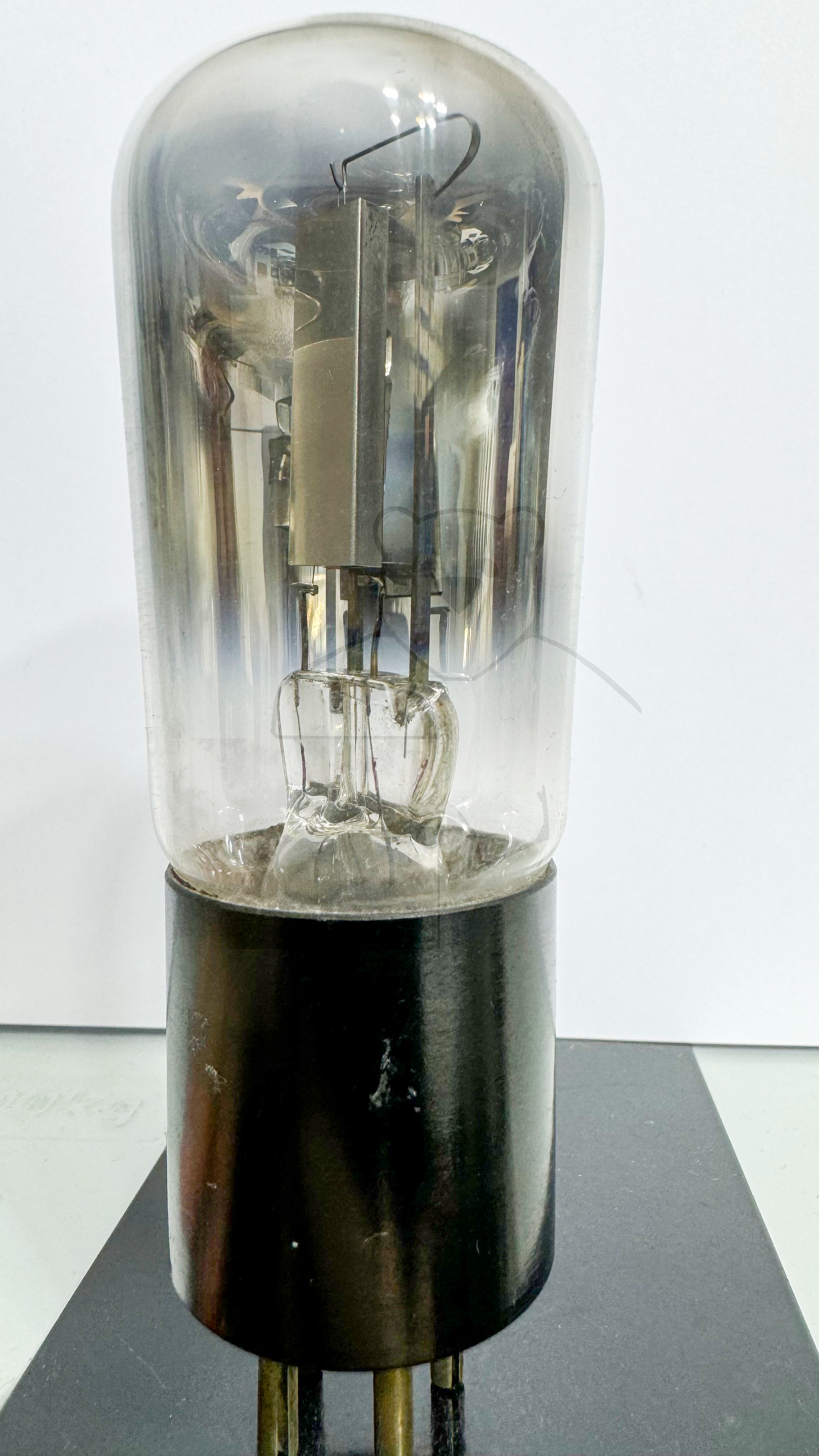

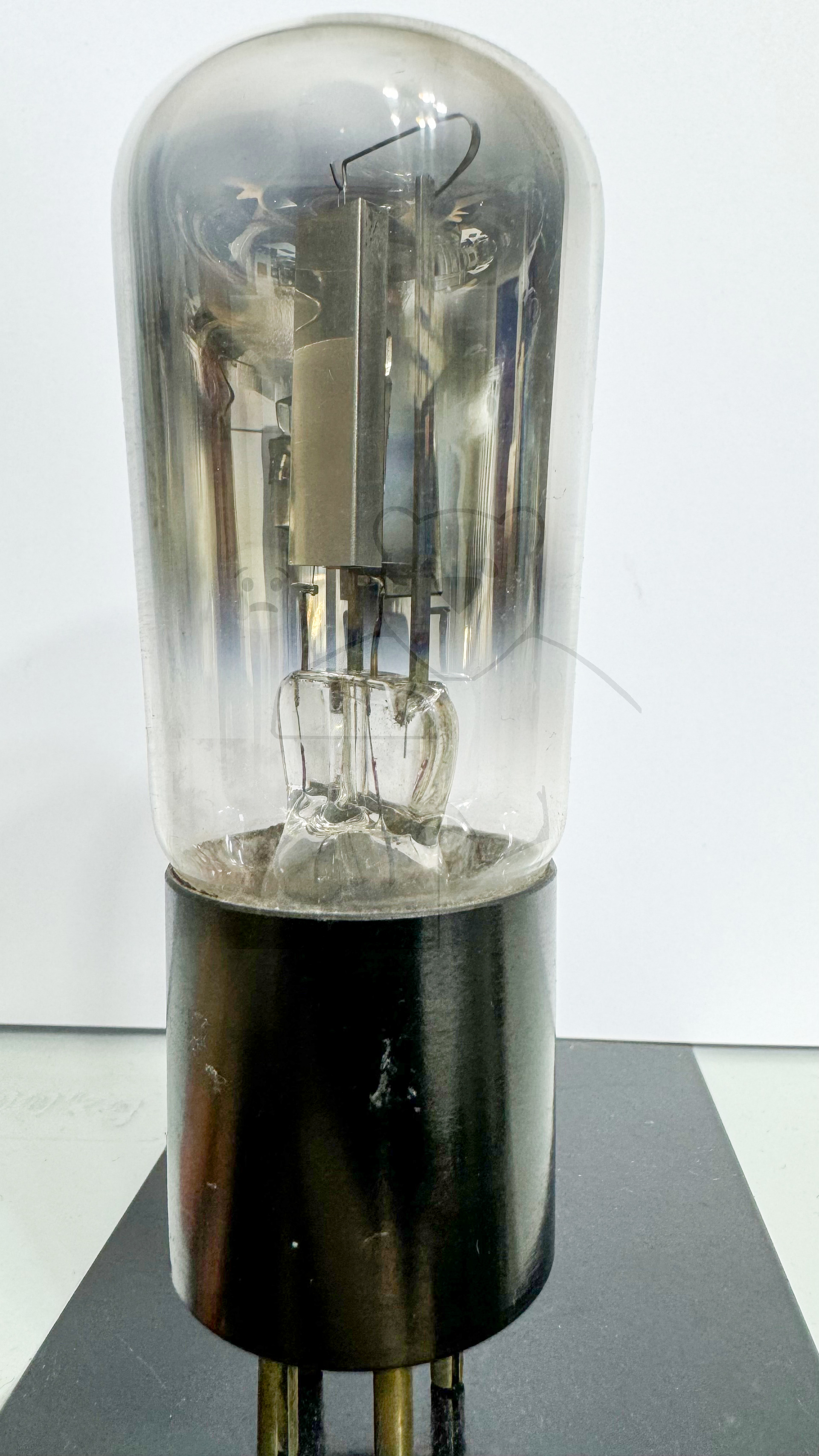

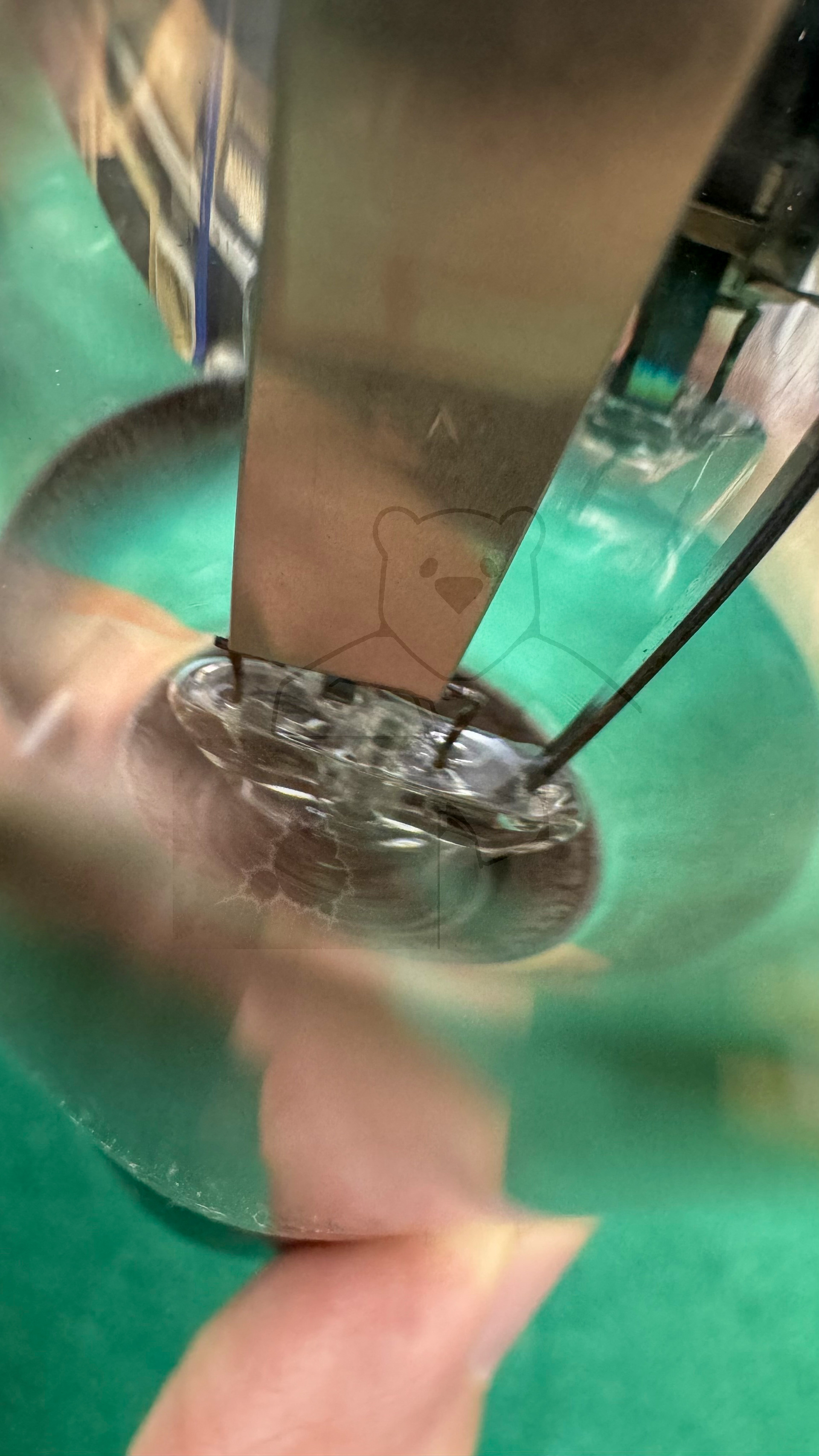

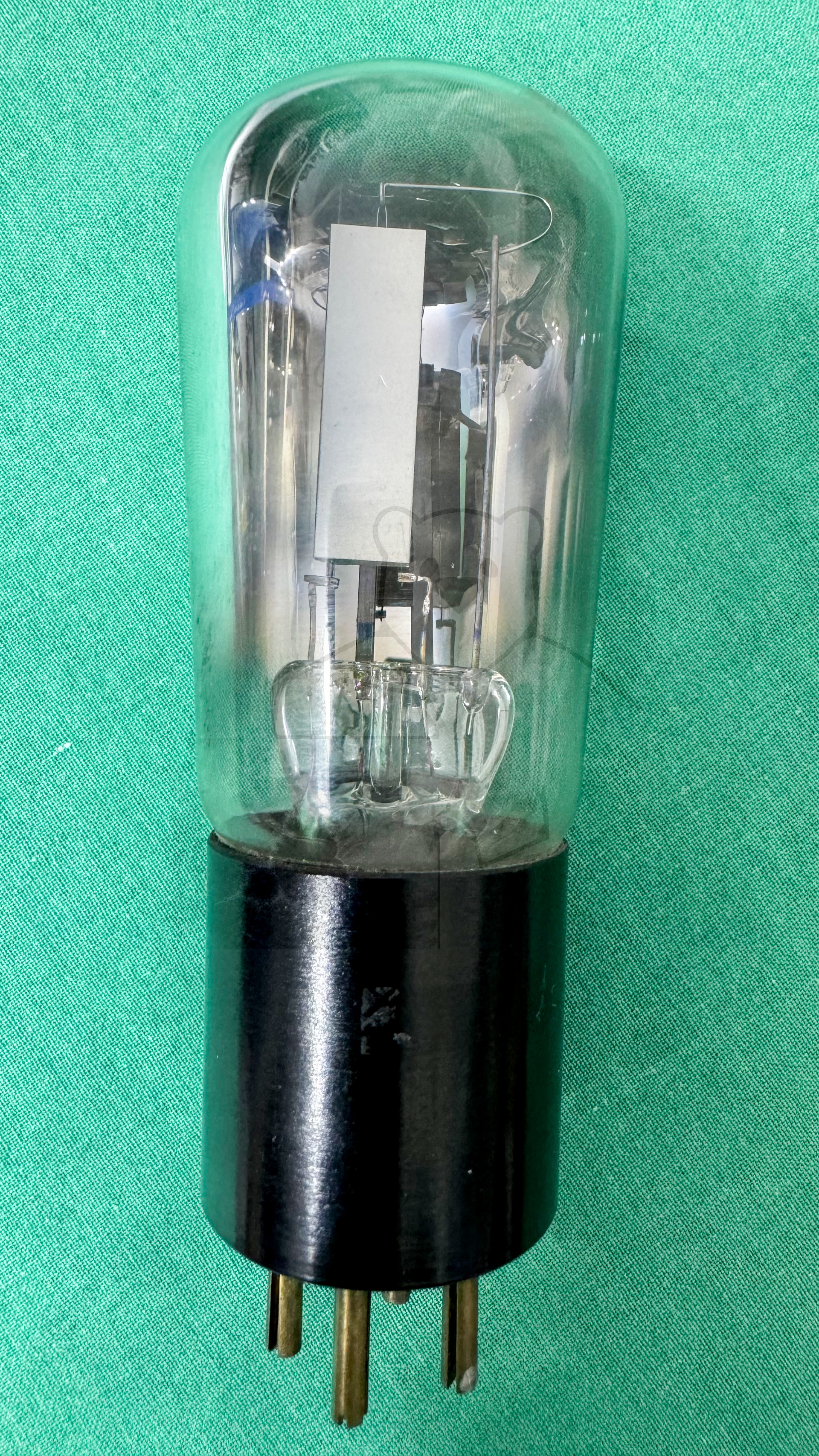

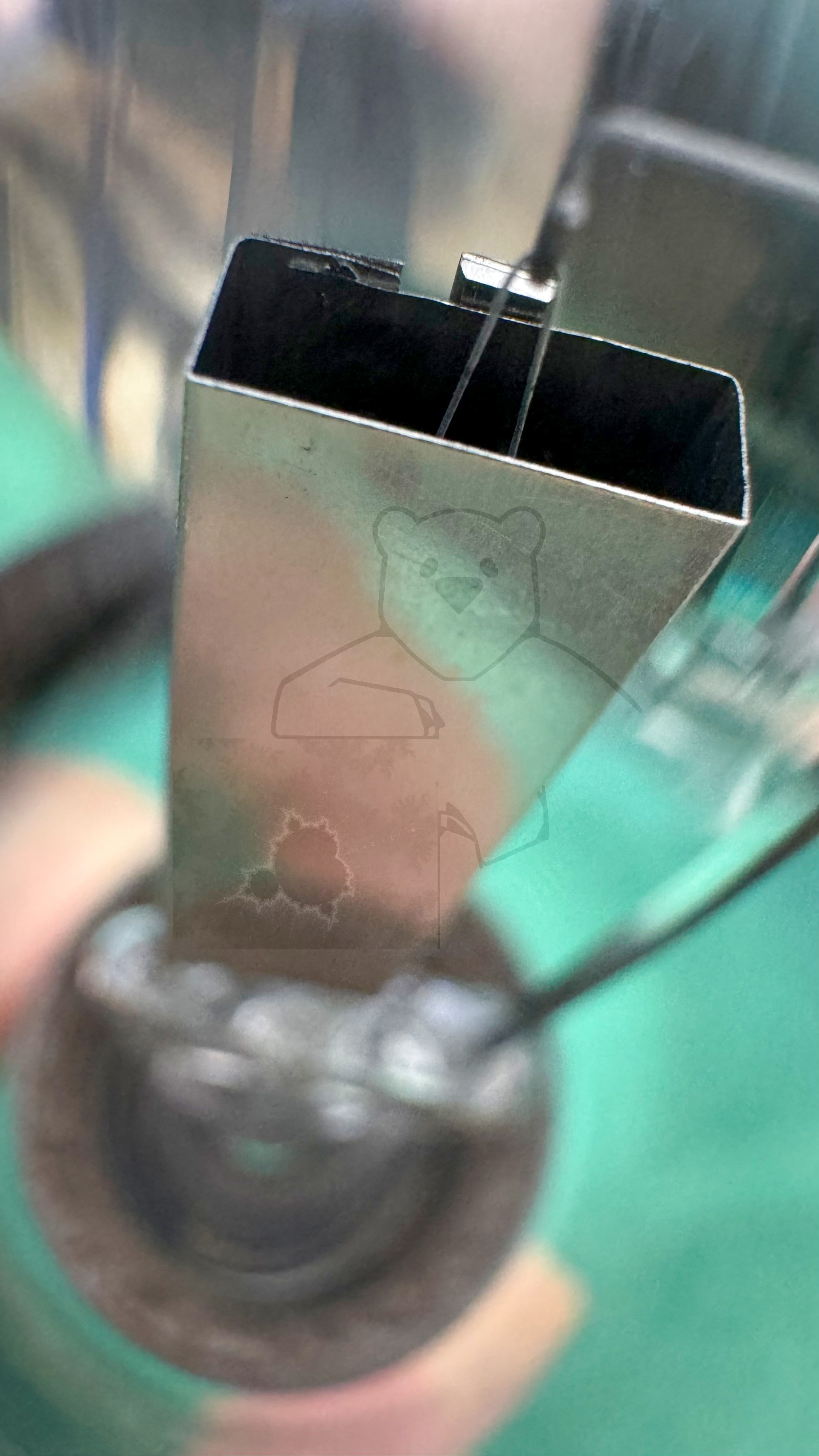

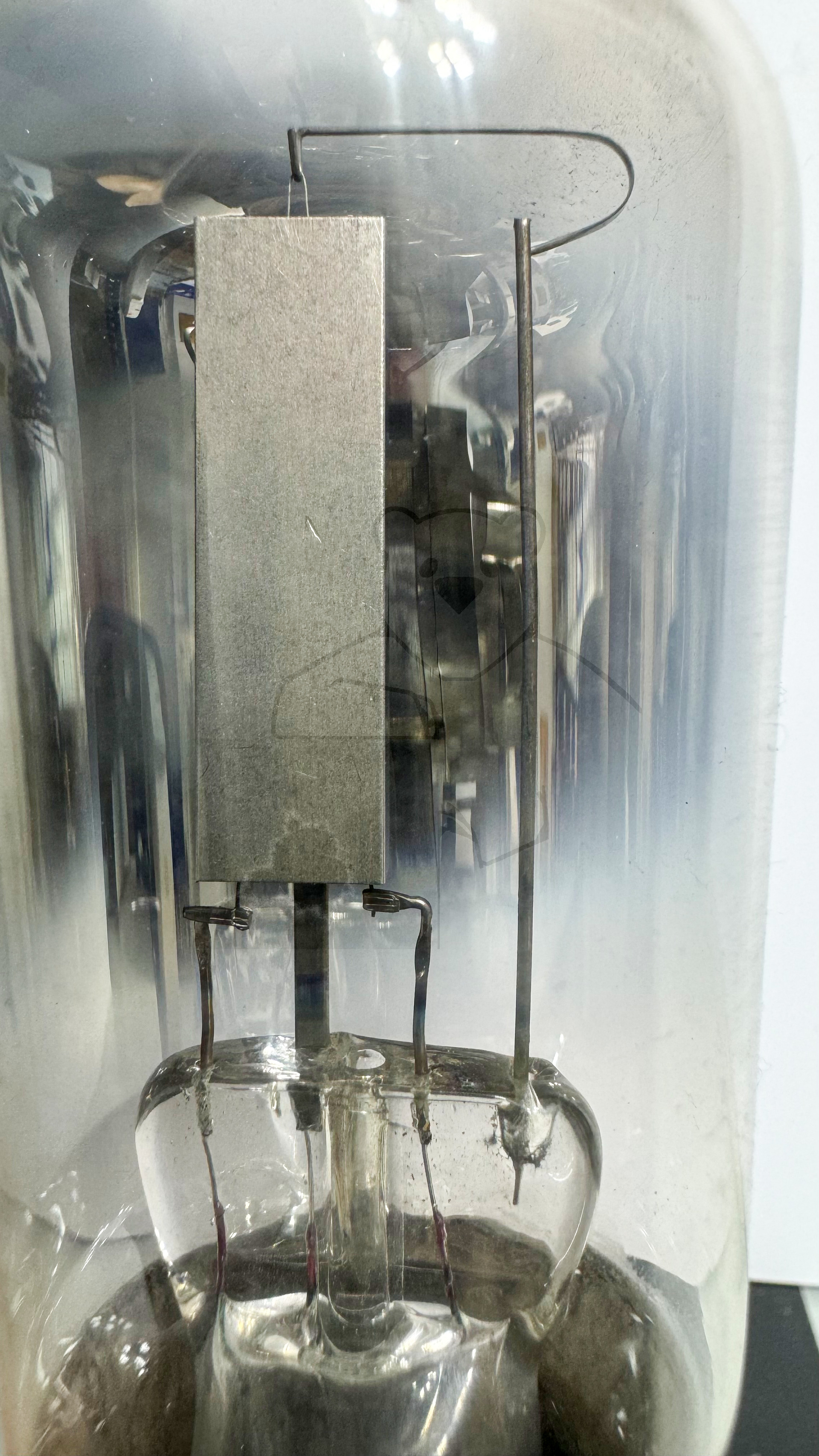

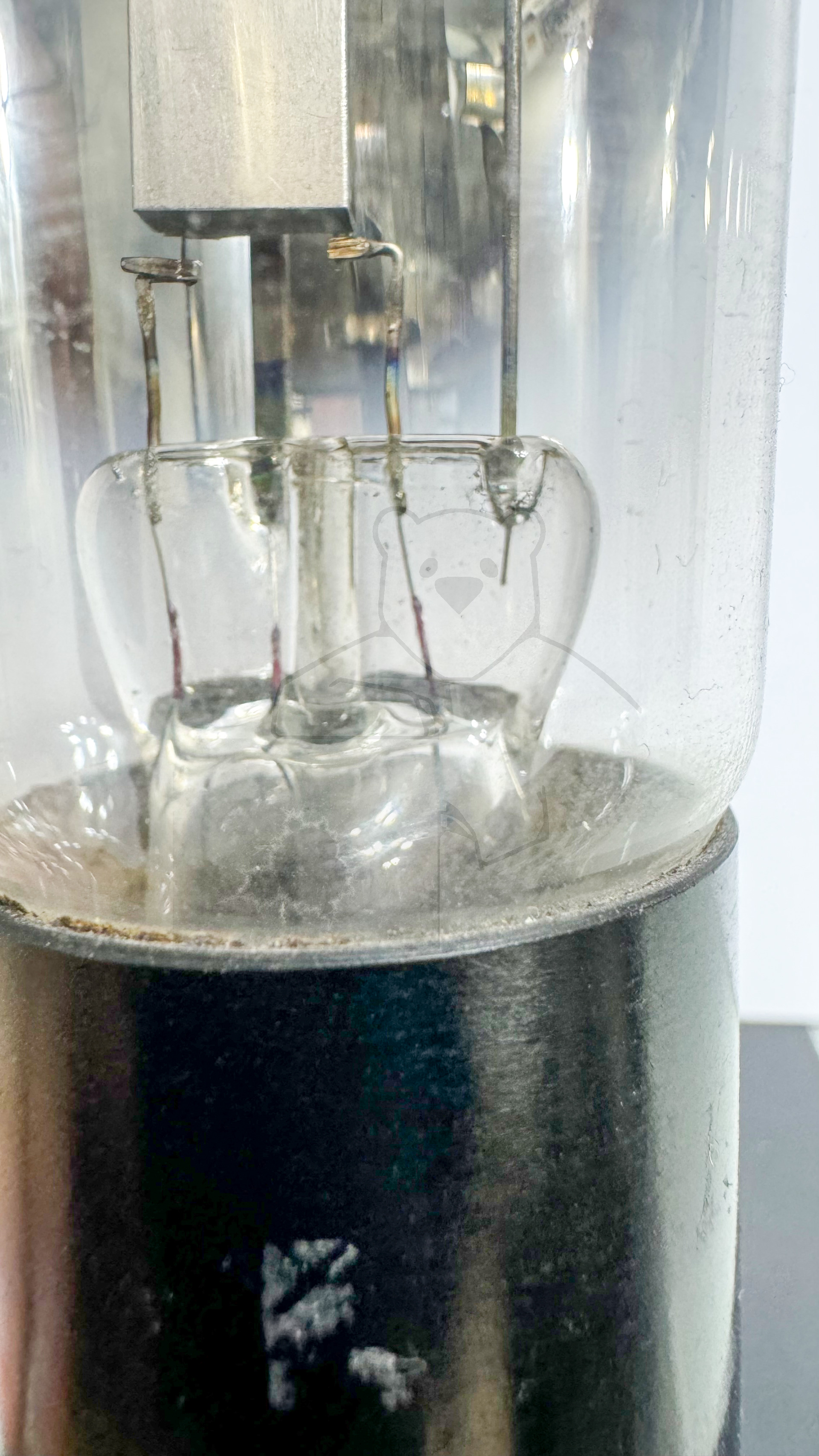

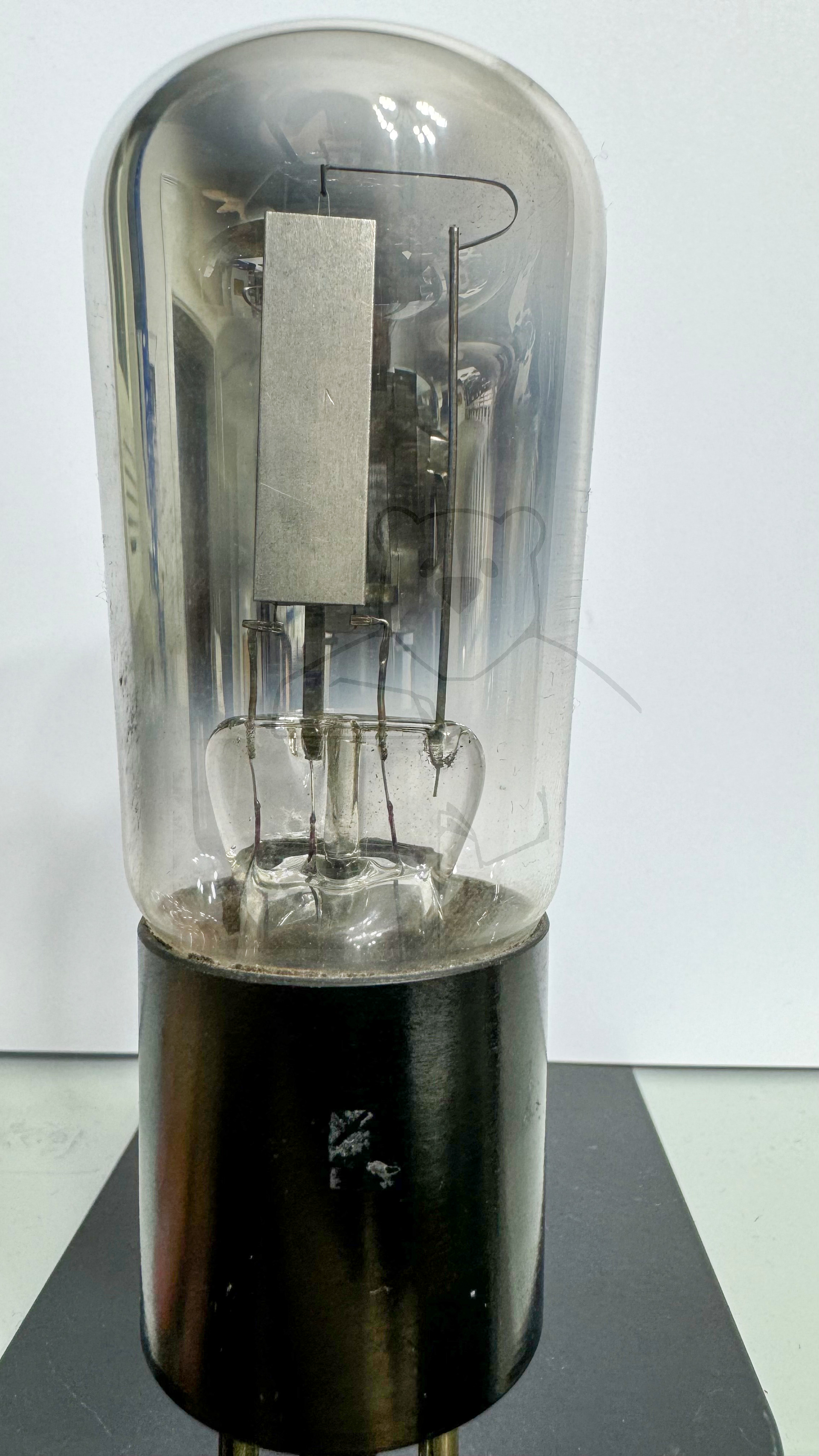

Daten und Bilder der Röhre: RGN564

🔎 Beschreibung der Röhre: RGN564 Inventarnummer: 03770

Name	→ RGN564
Vergleichsname	1803 G465 G564 V460
Hersteller	→ Unbekannter Hersteller
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,6
Art der Heizung	Direkt

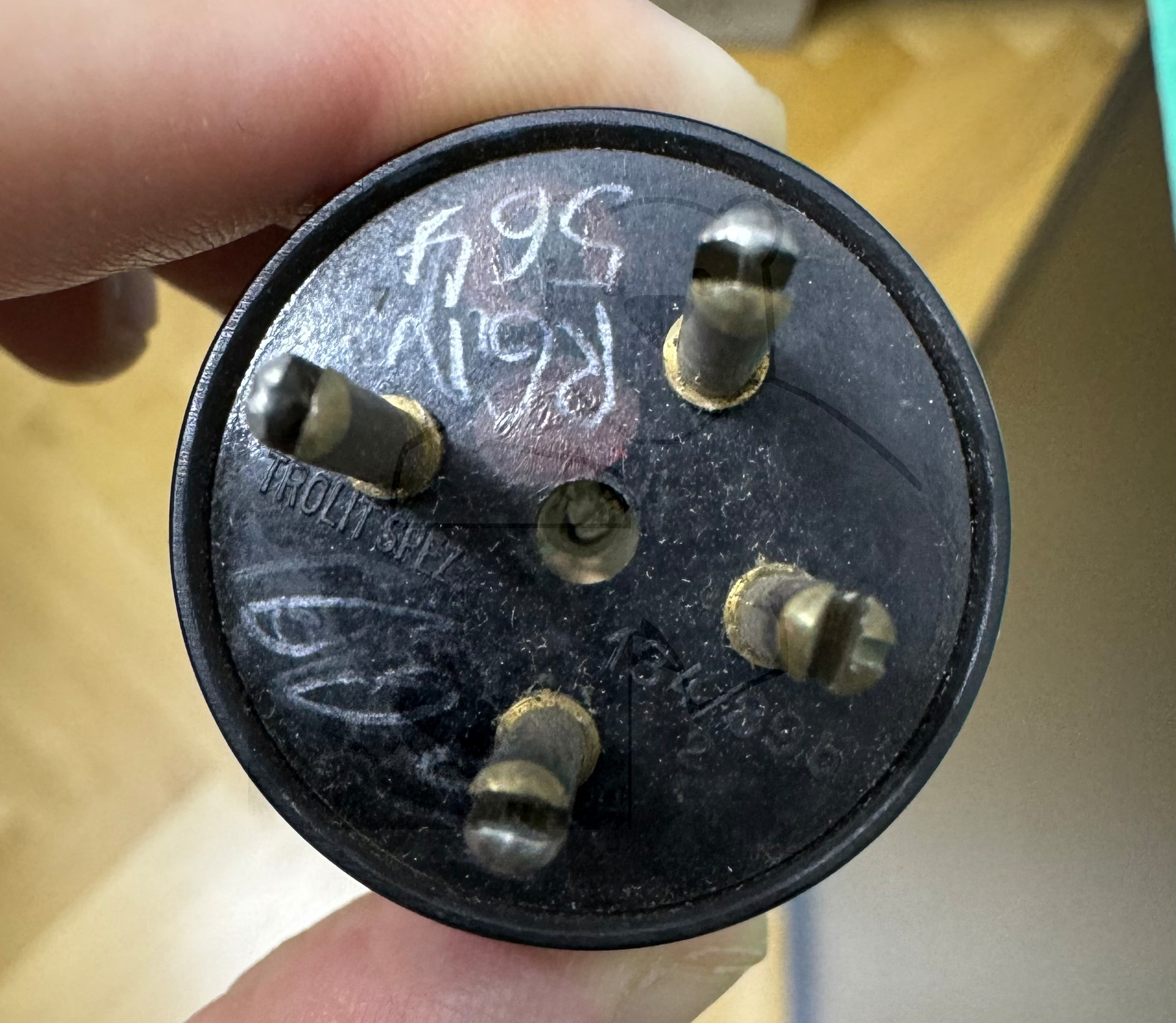

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 3pol. → Liste aller Röhren mit: Europa, 3pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L19b

🔎 Beschreibung der Systeme für die Röhre: RGN564

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

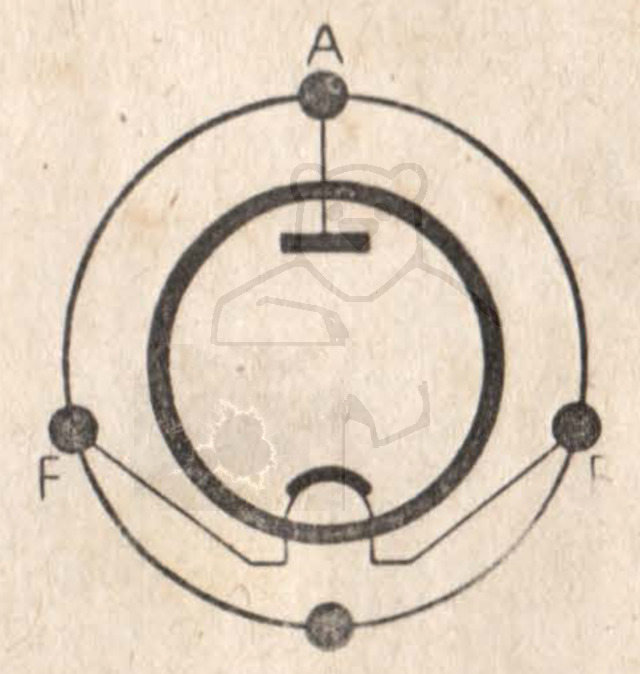

🔎 Sockelschaltung der RGN564

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RGN564
Pruefkarte RGN564 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
Pruefkarte RGN564 G564 G454 V460 1803 - Funke W19 Roehrenpruefer.pdf (134 kB)
