🔎 Beschreibung der Röhre: ECH11 Inventarnummer: 03671
| Name | → ECH11 📺 Mit Video |
| Vergleichsname | → ECH11 (Ersatz von RSD) → ECH11 (Selbstbau / Notproduktion) → ECH11 (Variante Loewe/Opta Version 1) → ECH11 (Variante Loewe/Opta Version 2) → ECH11 (Variante RFT) → ECH11G (Variante Telefunken Röhrenwerk Ulm) |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | Alle Varianten der ECH11: Variante Stahlröhre: → ECH11 Variante Glaskolben Telefunken: → ECH11G (Variante Telefunken Röhrenwerk Ulm) Variante Glaskolben RFT: → ECH11 (Variante RFT) Variante Glaskolben Loewe/Opta Version 1: → ECH11 (Variante Loewe/Opta Version 1) Variante Glaskolben Loewe/Opta Version 2: → ECH11 (Variante Loewe/Opta Version 2) Ersatztyp von RSD: → ECH11 (Ersatz von RSD) Ersatz/Selbstbau/Notproduktion: → ECH11 (Selbstbau / Notproduktion) |
| Informationen | |
| Kenn Nummer | 495 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 10 44, BAL1964 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S37b |
🔎 Beschreibung der Systeme für die Röhre: ECH11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 4 | 7 |
| Gitter 2 | 6 | |
| Gitter 3 | 4 | |
| Gitter 4 | 6 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | → Oszillator |
→ Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECH11
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu ECH11
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/uKVl16MVOCY (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: ECH11
Anwendung ECH11 Funkwerk Röhren Dokumente.pdf (9899 kB)
Anwendung ECH11.pdf (265 kB)
Datenblatt ECH11 Philips.pdf (48 kB)
Datenblatt ECH11 RFT.pdf (97 kB)
Datenblatt ECH11 Telefunken.pdf (1221 kB)
Pruefkarte ECH11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte ECH11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte ECH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECH11
Röhre ECH11 #3671 Bild 1

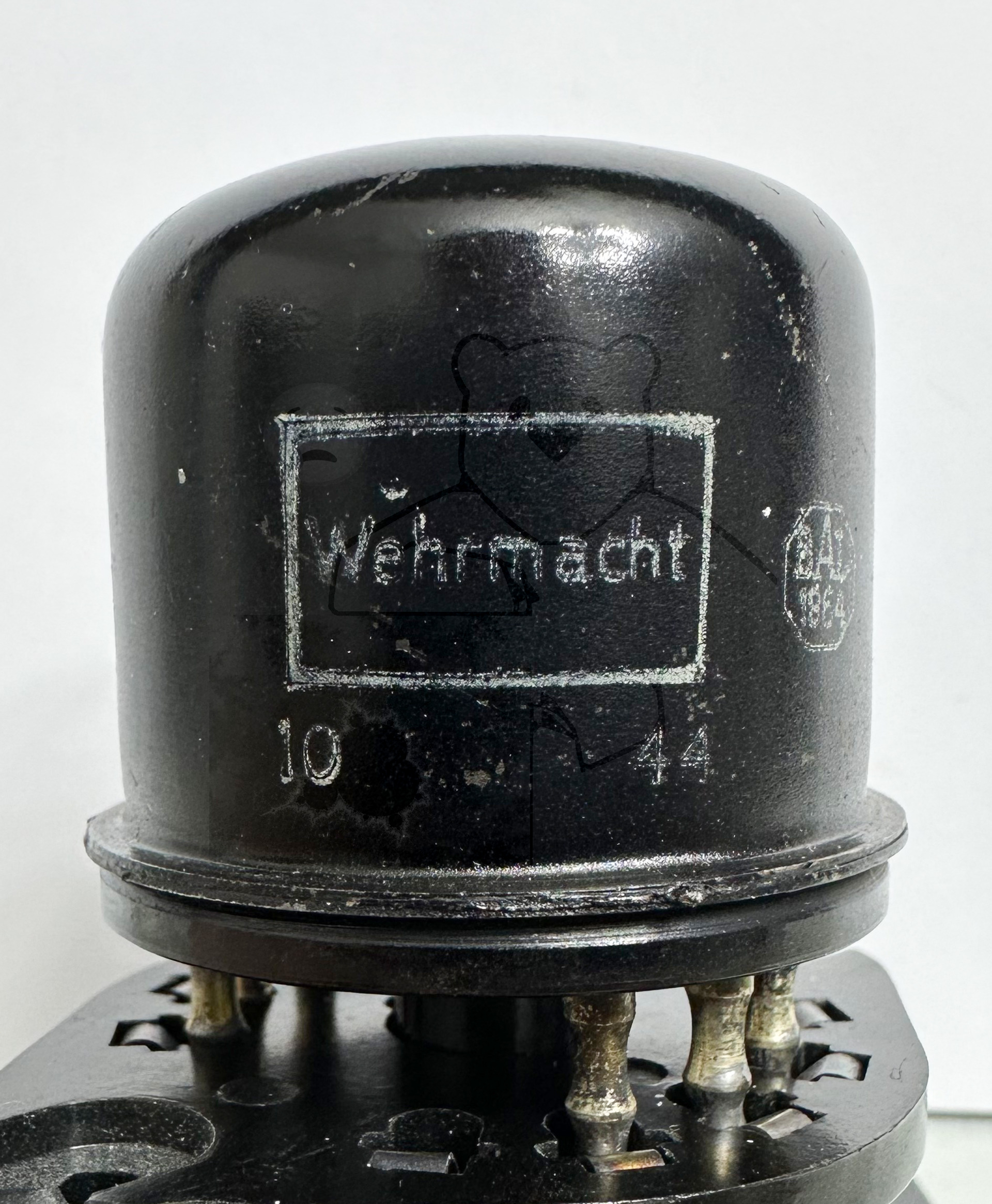

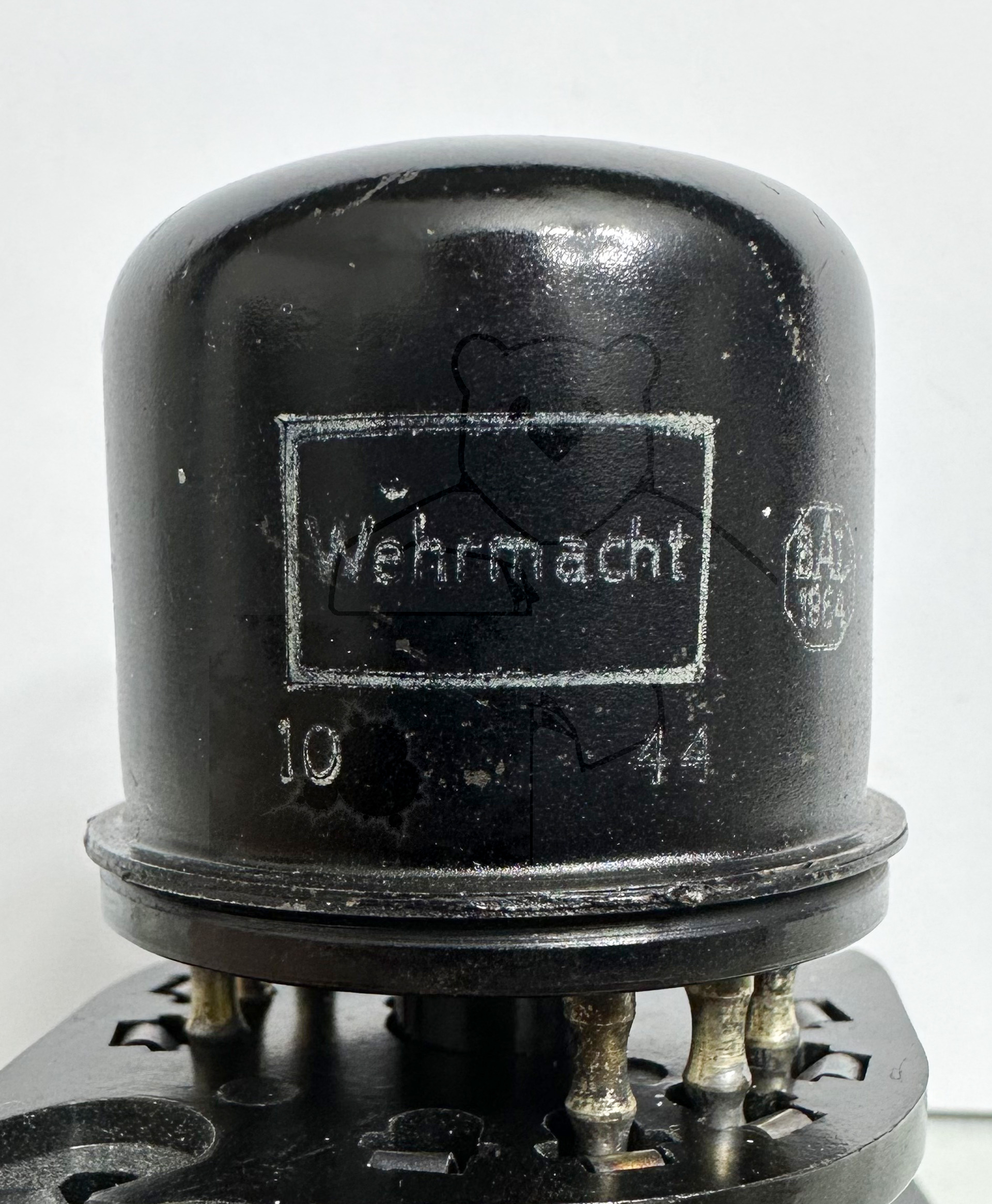

Röhre ECH11 #3671 Bild 2

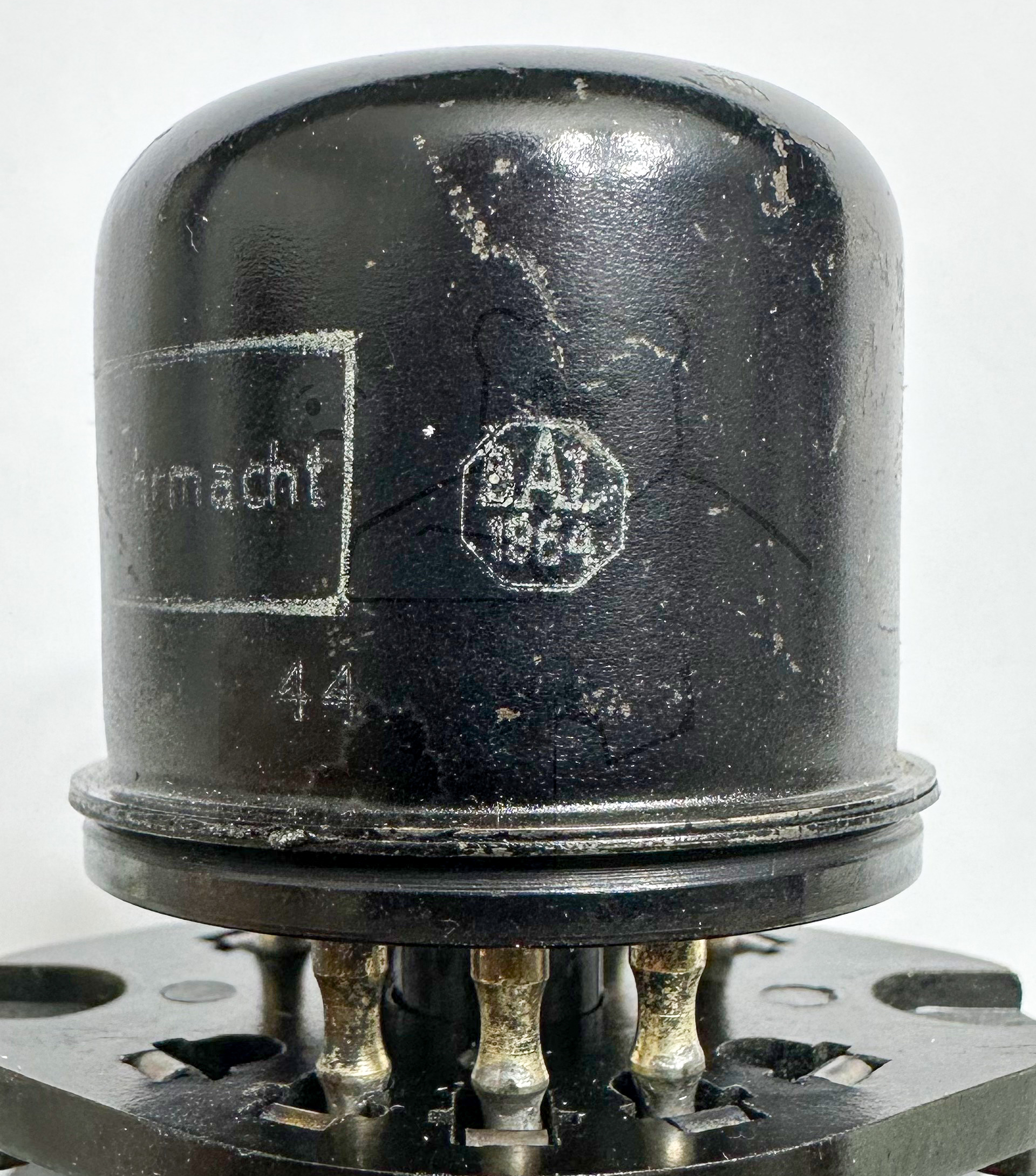

Röhre ECH11 #3671 Bild 3
