đ Beschreibung der Röhre: 25L6GT/G Inventarnummer: 03633
| Name | â 25L6GT/G |
| Vergleichsname | 25L6 25L6G VT-201 |
| Hersteller | â Visseaux |
| Heizspannung (Volt) | 25 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: 25L6GT/G
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 25L6GT/G
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 25L6GT/G
Datenblatt 25L6 Cunningham [www.tubedata.info].pdf (172 kB)
Datenblatt 25L6 RCA.pdf (48 kB)
Datenblatt 25L6 Sylvania.pdf (64 kB)
Datenblatt 25L6GT Brimar.pdf (158 kB)
Datenblatt 25L6GT General Electric.pdf (341 kB)
Datenblatt 25L6GT Tung-Sol [www.tubedata.info].pdf (171 kB)
Pruefkarte 25L6 VT201 CV551 CV552 CV553 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
Pruefkarte 25L6 VT201 VT201C - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 25L6GT/G

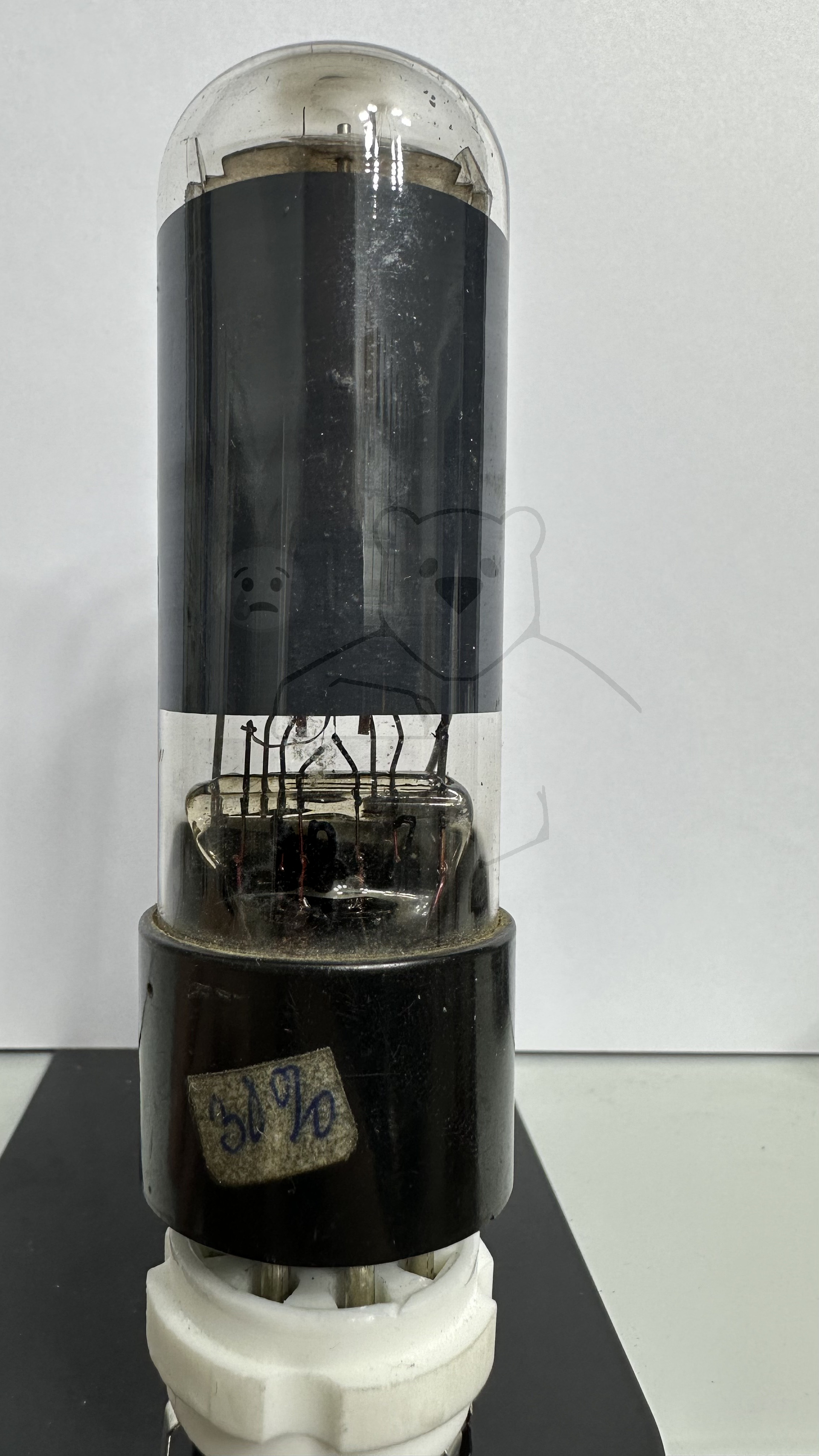

Röhre 25L6GT-G #3633 Bild 1

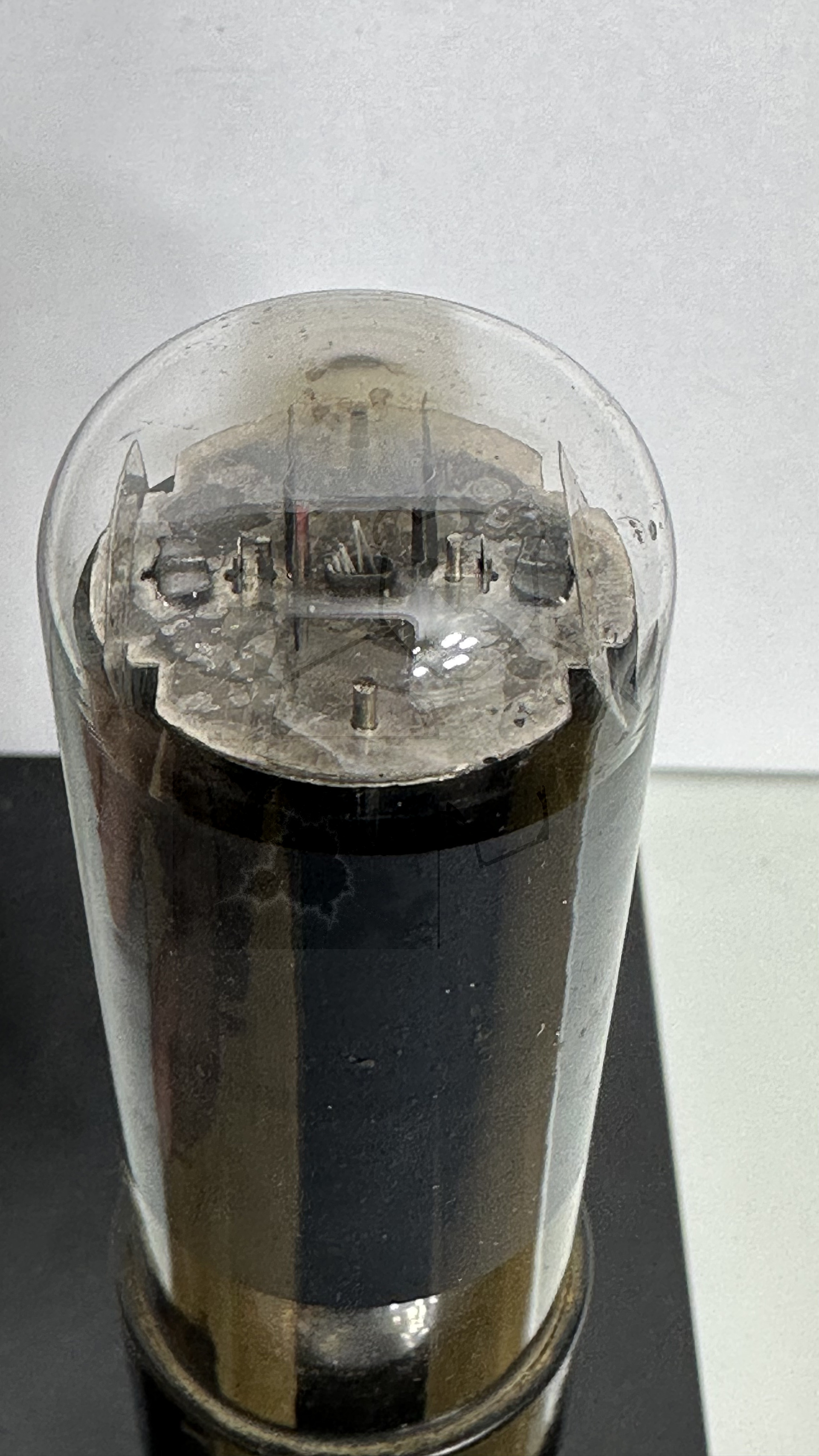

Röhre 25L6GT-G #3633 Bild 2
