🔎 Beschreibung der Röhre: 5Ц3С Inventarnummer: 03622
| Name | → 5Ц3С 📺 Mit Video |
| Vergleichsname | → 5U4G → 5U4GBEH 5Z3S GZ31 |
| Hersteller | → UdSSR (СВЕТЛАНА, Svetlana) |
| Heizspannung (Volt) | 5 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | ОТК 1 Produziert: 2/1965 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S43a |
🔎 Beschreibung der Systeme für die Röhre: 5Ц3С
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 4 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 2, 8 |
| Abschirmung | |
| Funktion | → Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 5Ц3С
Bildquelle: Tung-Sol Datenblatt
🔎 YouTube Video zu 5Ц3С
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/DMfU1EaiLOA (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: 5Ц3С
Datenblatt 5Ц3С UdSSR Version 1.pdf (497 kB)
Datenblatt 5Ц3С UdSSR Version 2.pdf (397 kB)
Datenblatt 5Ц3С UdSSR Version 3 [www.tubedata.info].pdf (419 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 5Ц3С

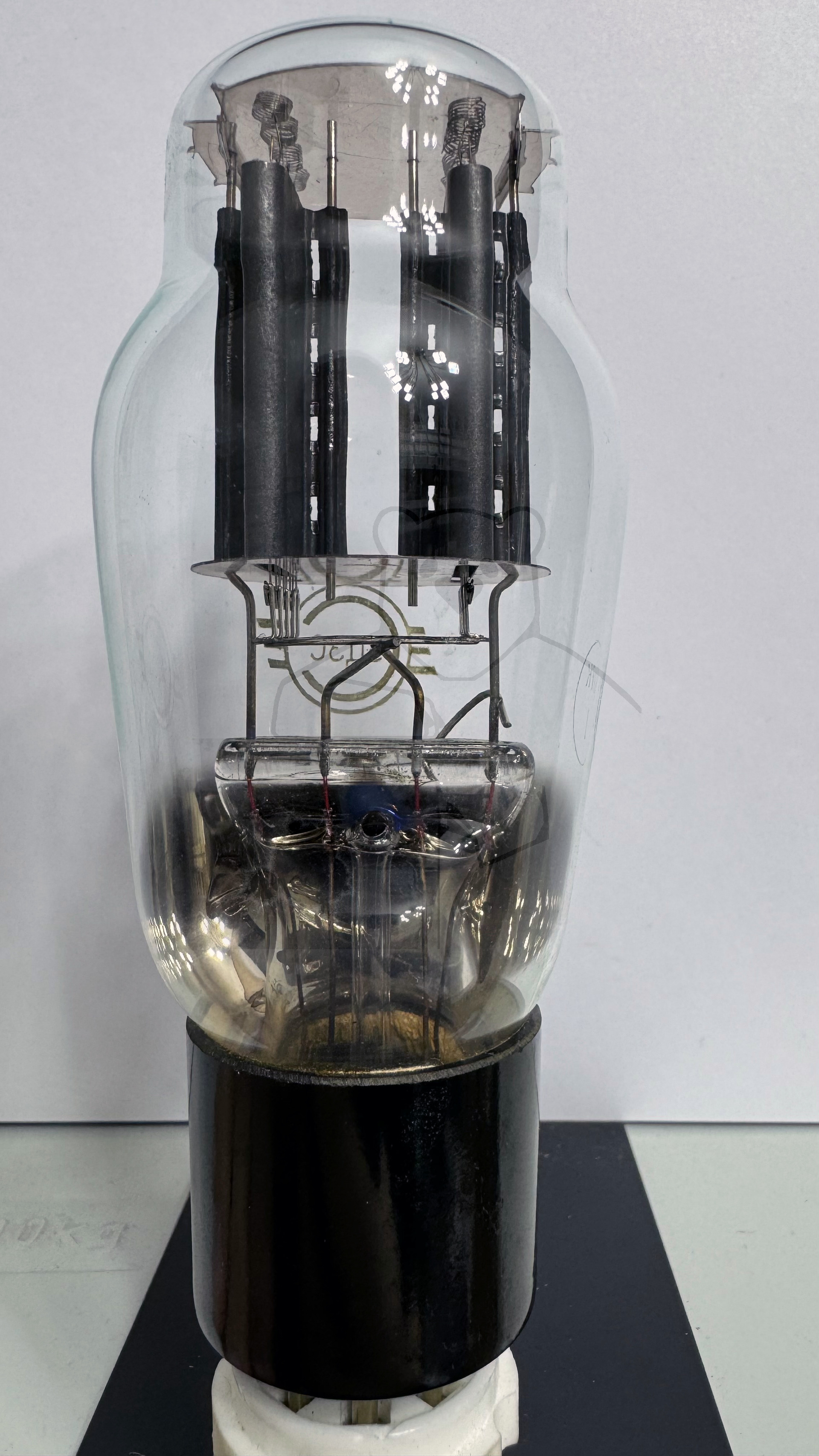

Röhre 5Ц3С #3622 Bild 1

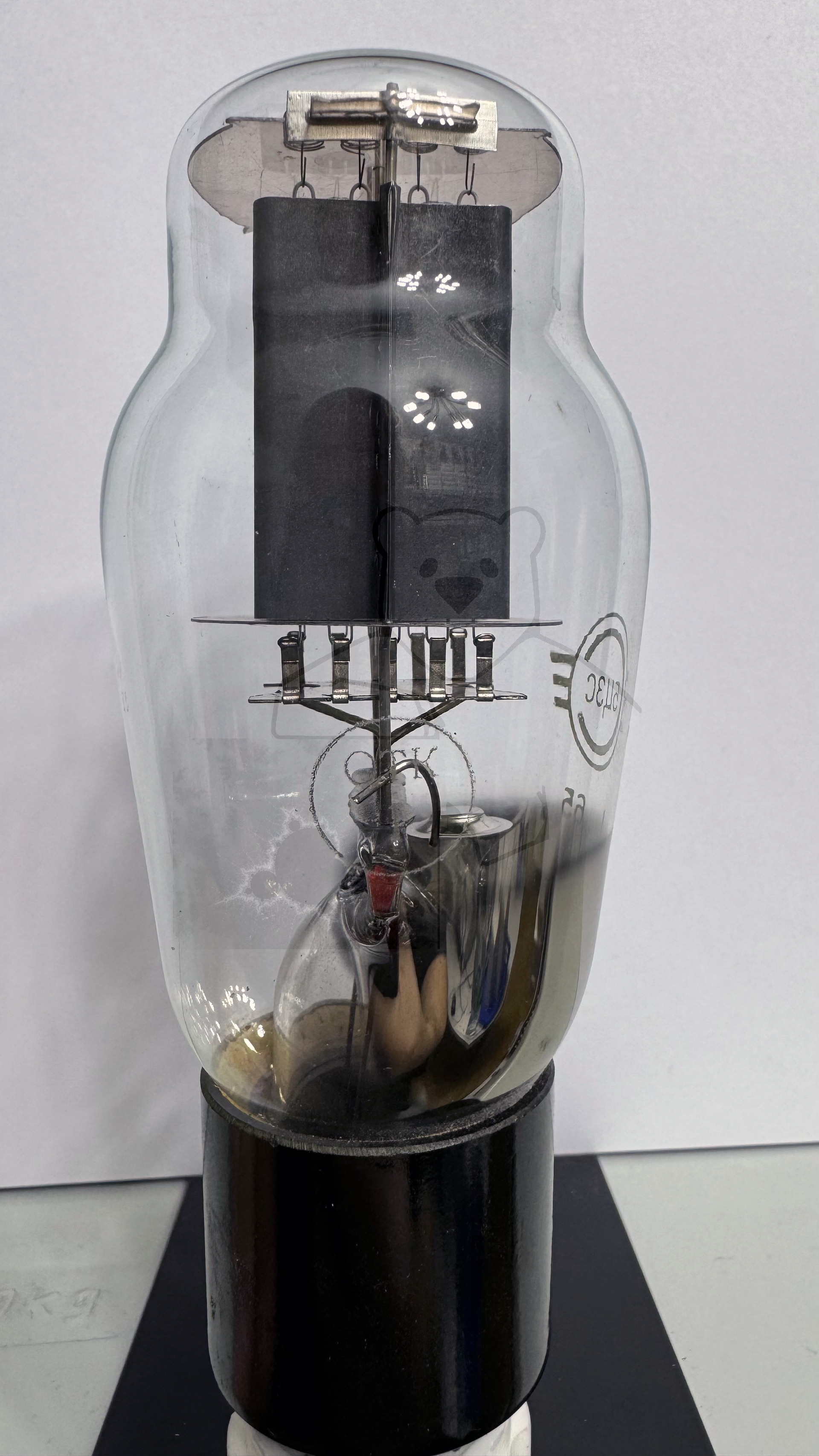

Röhre 5Ц3С #3622 Bild 2

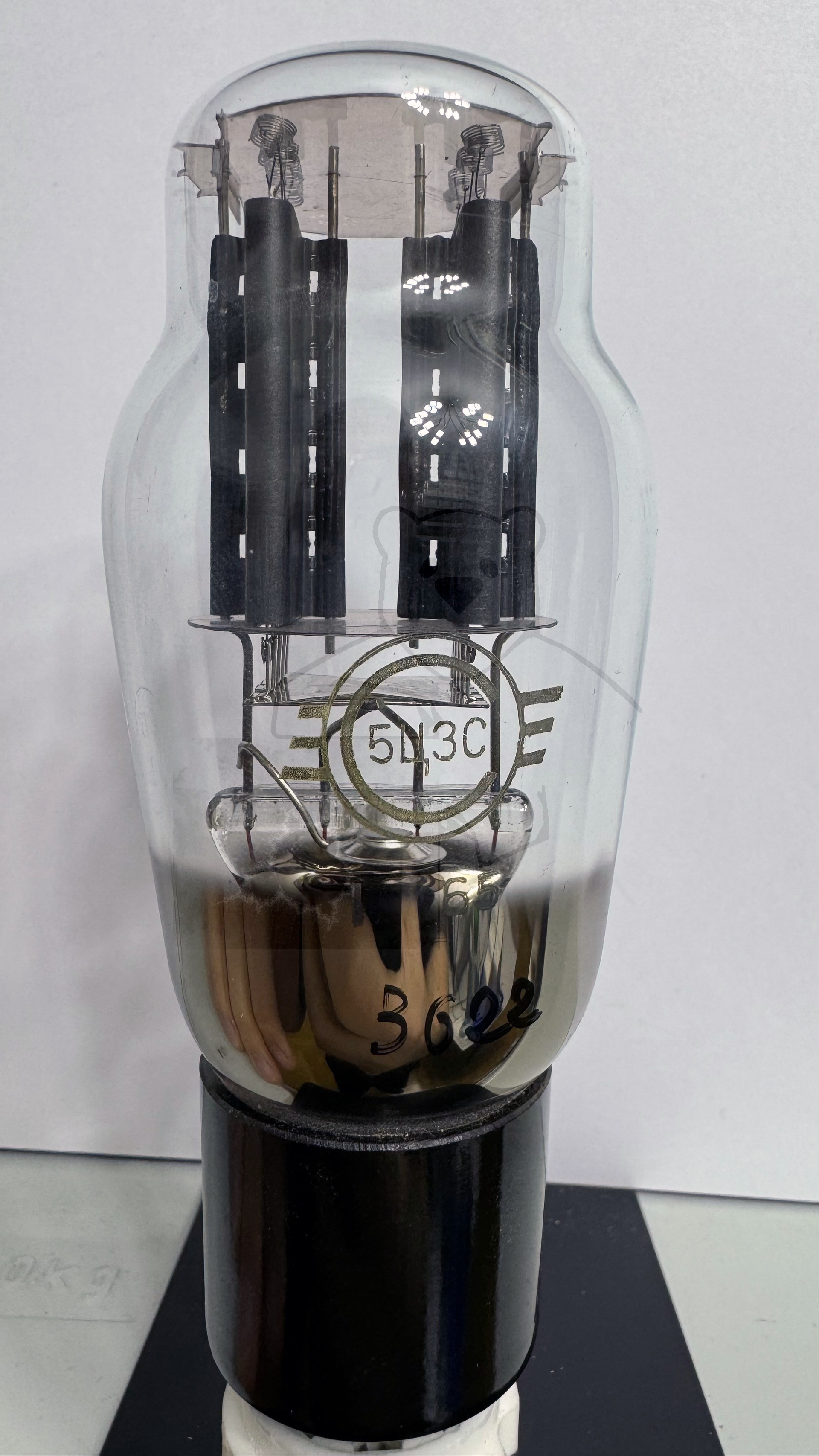

Röhre 5Ц3С #3622 Bild 3

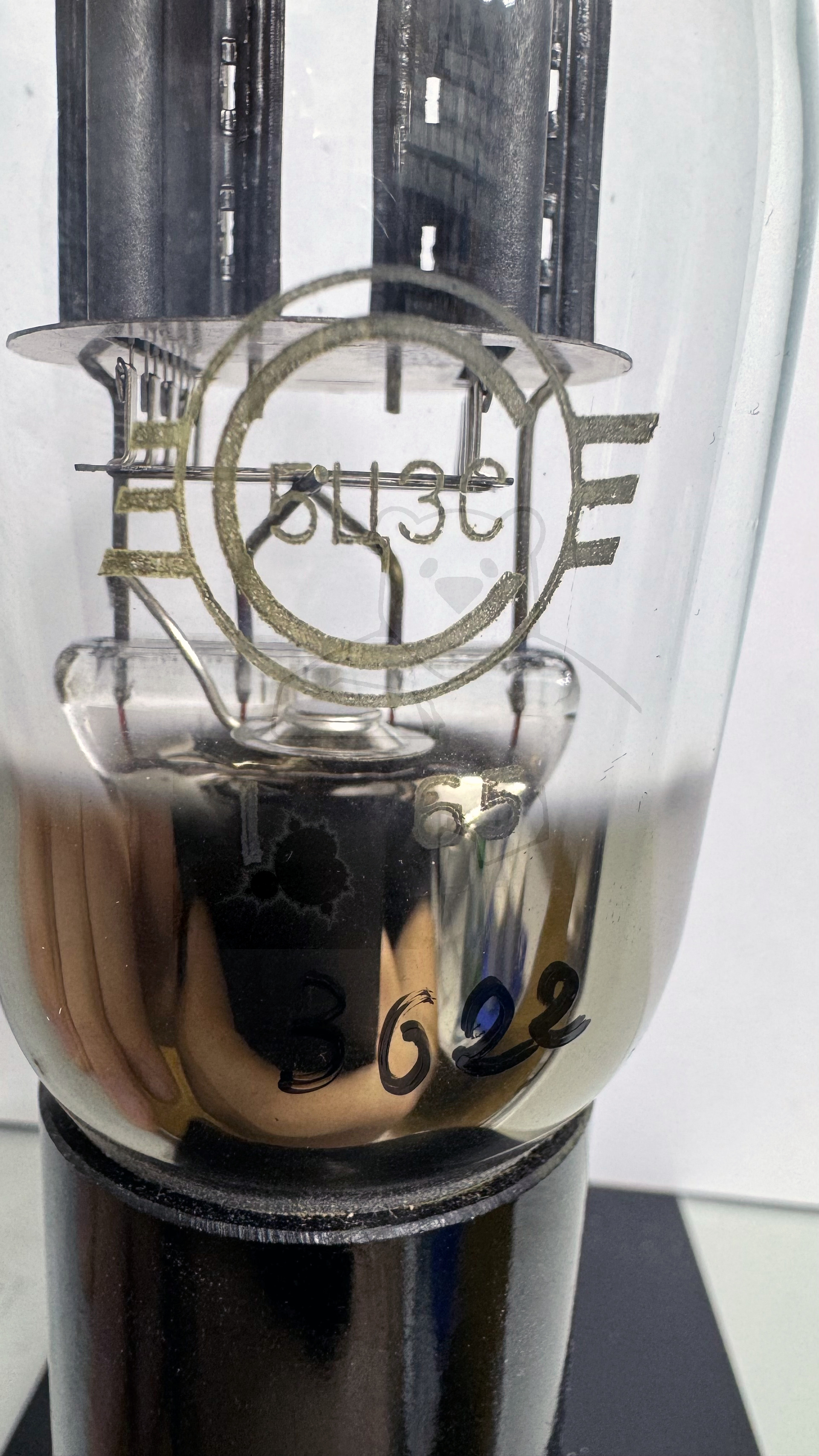

Röhre 5Ц3С #3622 Bild 4
