Daten und Bilder der Röhre: G4150

🔎 Beschreibung der Röhre: G4150 Inventarnummer: 03577

Name	→ G4150
Vergleichsname
Hersteller	→ Triotron Radio
Heizspannung (Volt)	4
Heizstrom (Ampère)	3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 3pol. → Liste aller Röhren mit: Europa, 3pol.
Informationen Röhrentyp	Die max. Anodenspannung ist laut Datenblatt 700 Volt bei 150mA. Danke an Konstantin Grigoriadis für das Datenblatt.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: G4150

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

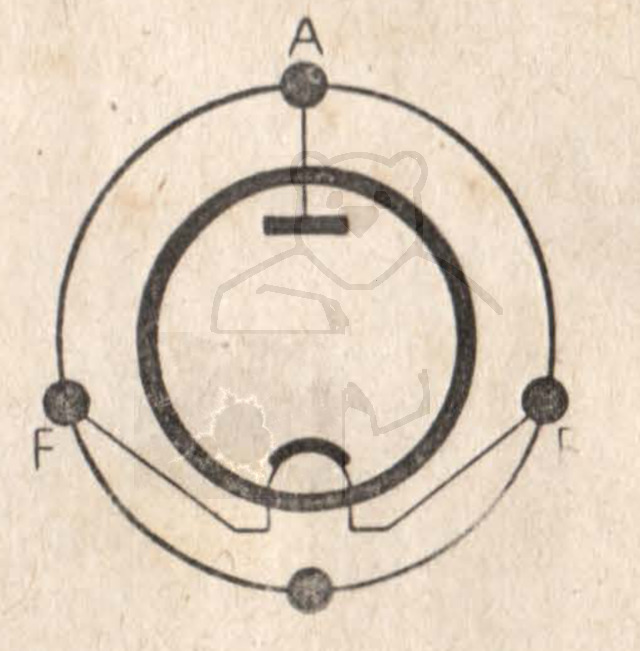

🔎 Sockelschaltung der G4150

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: G4150
Kurzdatenblatt TrioTron Valves 1934 Range.pdf (348 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
