đ Beschreibung der Röhre: ECH11 (Variante RFT) Inventarnummer: 03480
| Name | â ECH11 (Variante RFT) đș Mit Video |
| Vergleichsname | â ECH11 â ECH11 (Ersatz von RSD) â ECH11 (Selbstbau / Notproduktion) â ECH11 (Variante Loewe/Opta Version 1) â ECH11 (Variante Loewe/Opta Version 2) â ECH11G (Variante Telefunken Röhrenwerk Ulm) |
| Hersteller | â R-F-T |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | Dies ist die Glasvariante der â ECH11 von RFT. Die Kolbenform ist identisch mit der Stahlvariante, allerdings besteht die Abschirmung nur aus einem metalllisierten Glaskolben. Alle Varianten der â ECH11 |
| Informationen | 35-51 |
| Kenn Nummer | 619 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L26 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECH11 (Variante RFT)
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 4 | 7 |
| Gitter 2 | 6 | |
| Gitter 3 | 4 | |
| Gitter 4 | 6 | |
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Oszillator |
â Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECH11 (Variante RFT)
.jpg)
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu ECH11 (Variante RFT)
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/uKVl16MVOCY (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: ECH11 (Variante RFT)
Anwendung ECH11.pdf (265 kB)
Datenblatt ECH11 Philips.pdf (48 kB)
Datenblatt ECH11 RFT.pdf (97 kB)
Datenblatt ECH11 Telefunken.pdf (1221 kB)
Pruefkarte ECH11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte ECH11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECH11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte ECH11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECH11 (Variante RFT)
Röhre ECH11 Glasvariante von RFT #3480 Bild 1

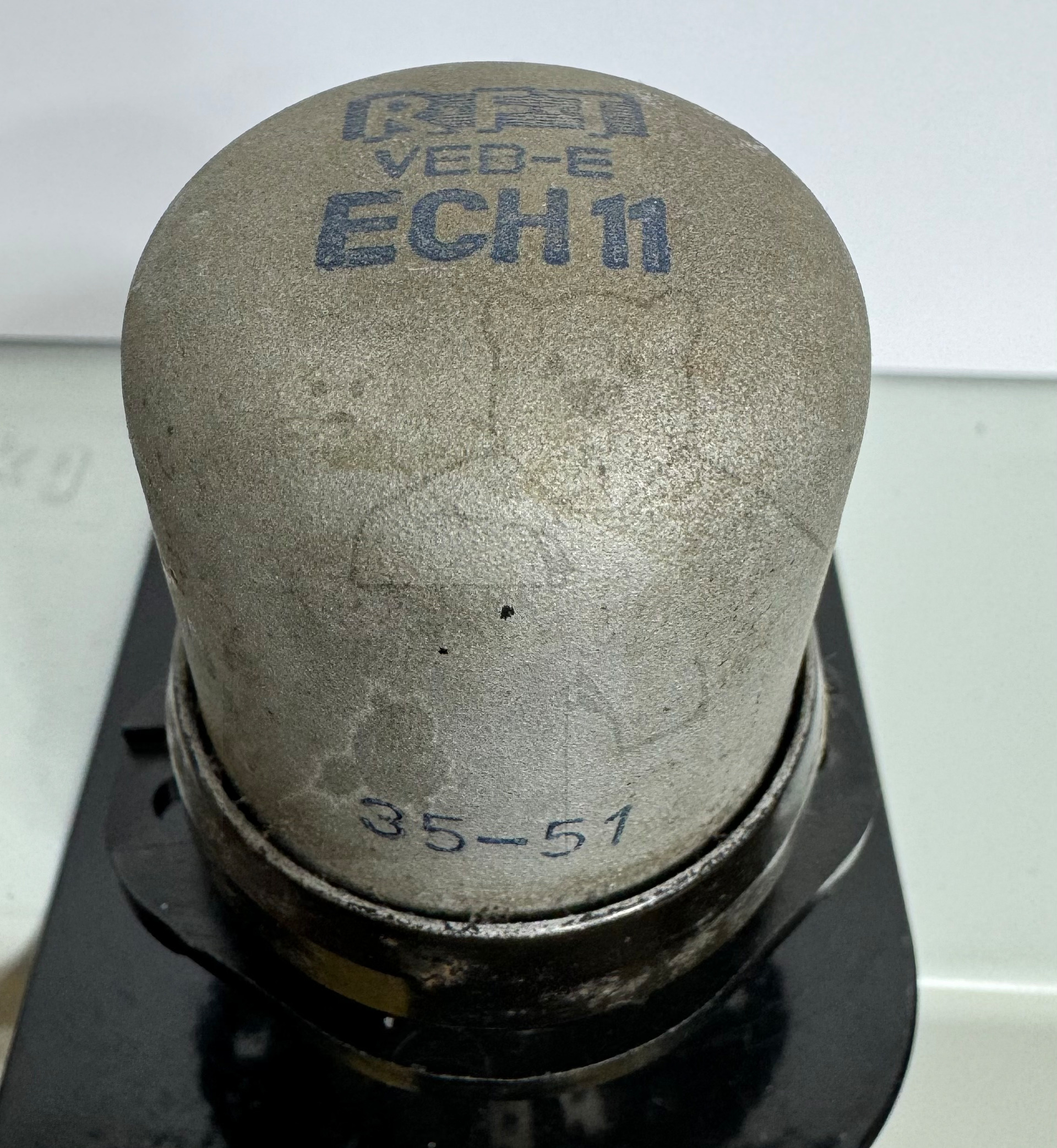

Röhre ECH11 Glasvariante von RFT #3480 Bild 2

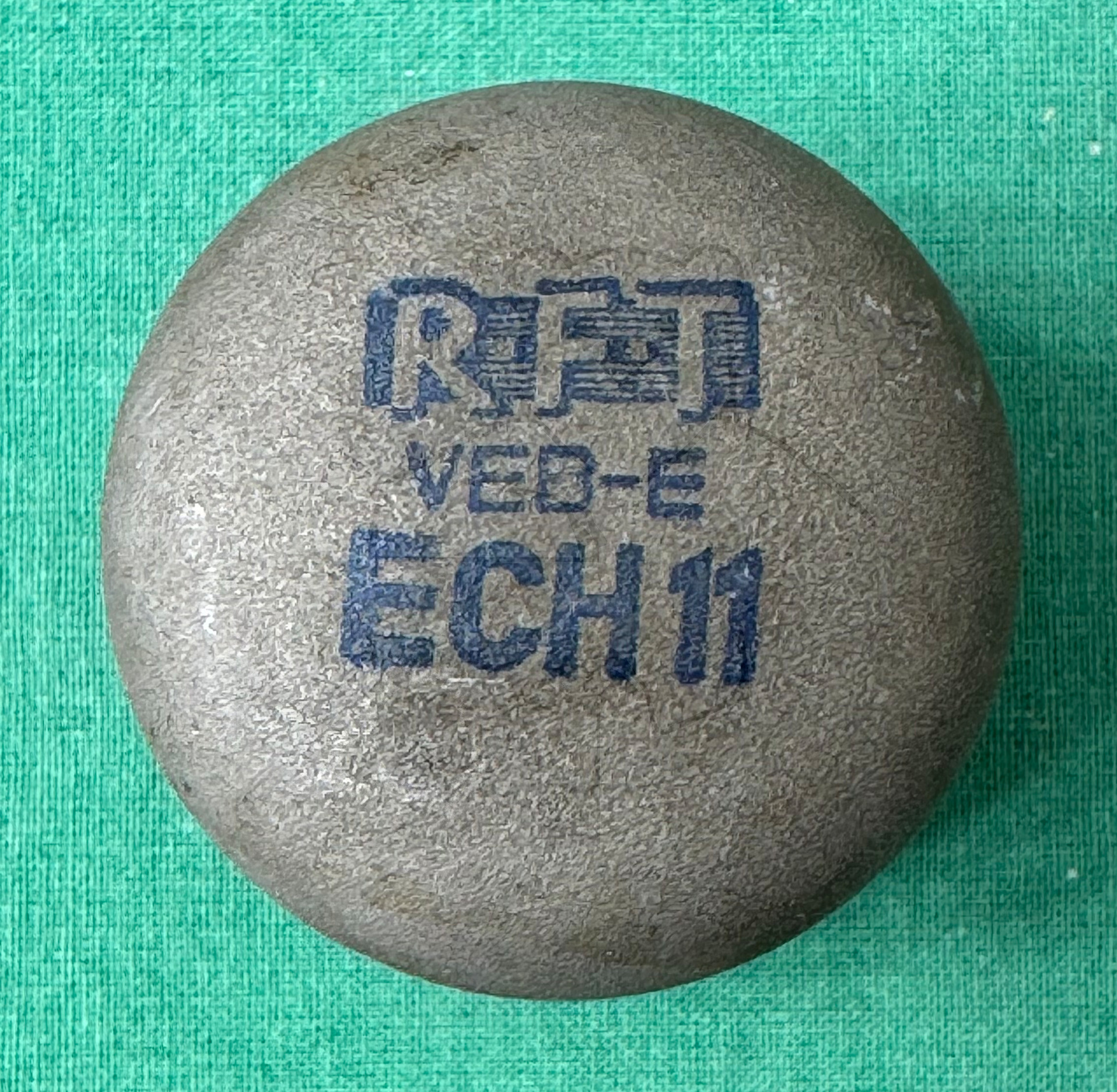

Röhre ECH11 Glasvariante von RFT #3480 Bild 3

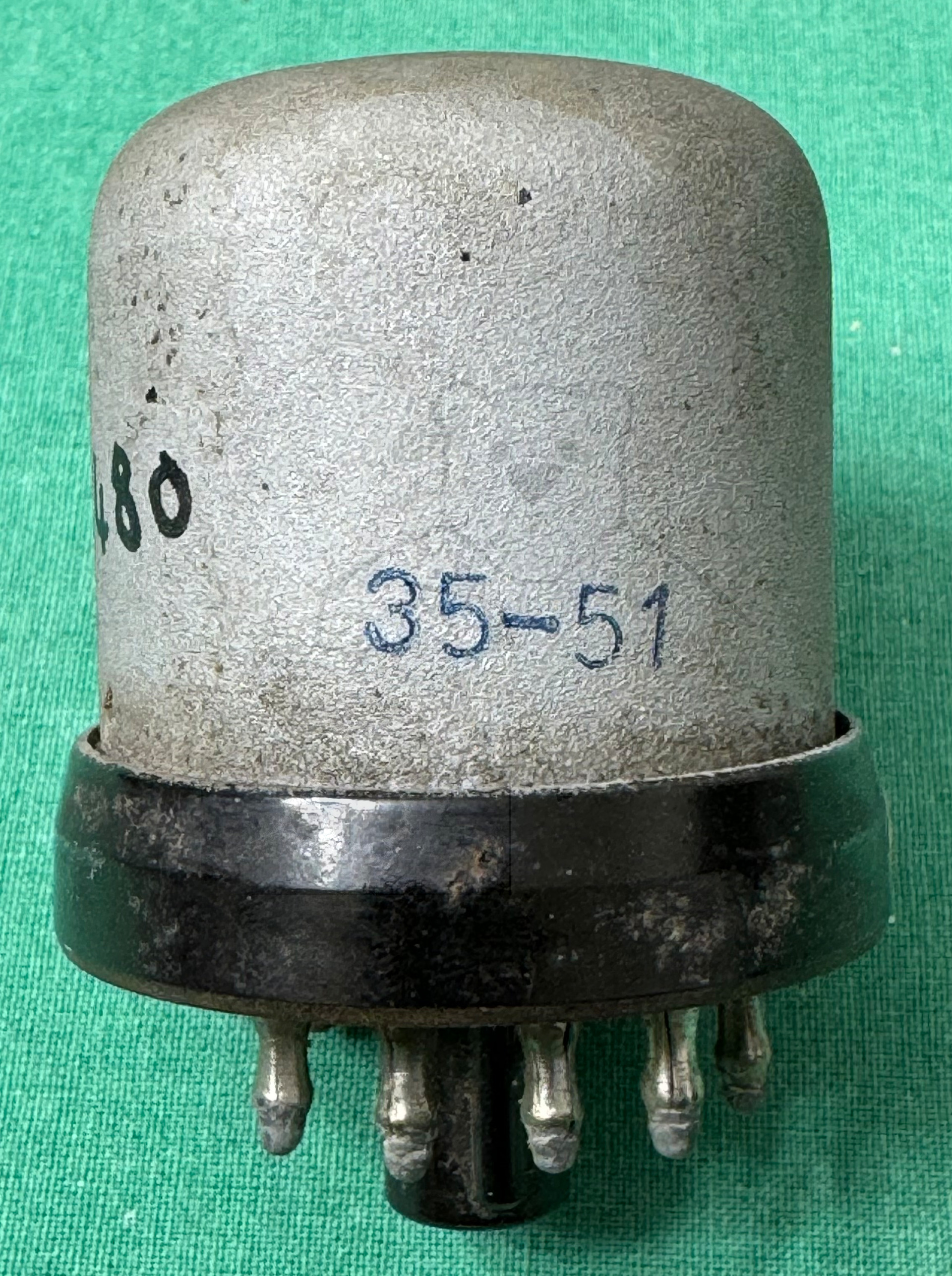

Röhre ECH11 Glasvariante von RFT #3480 Bild 4

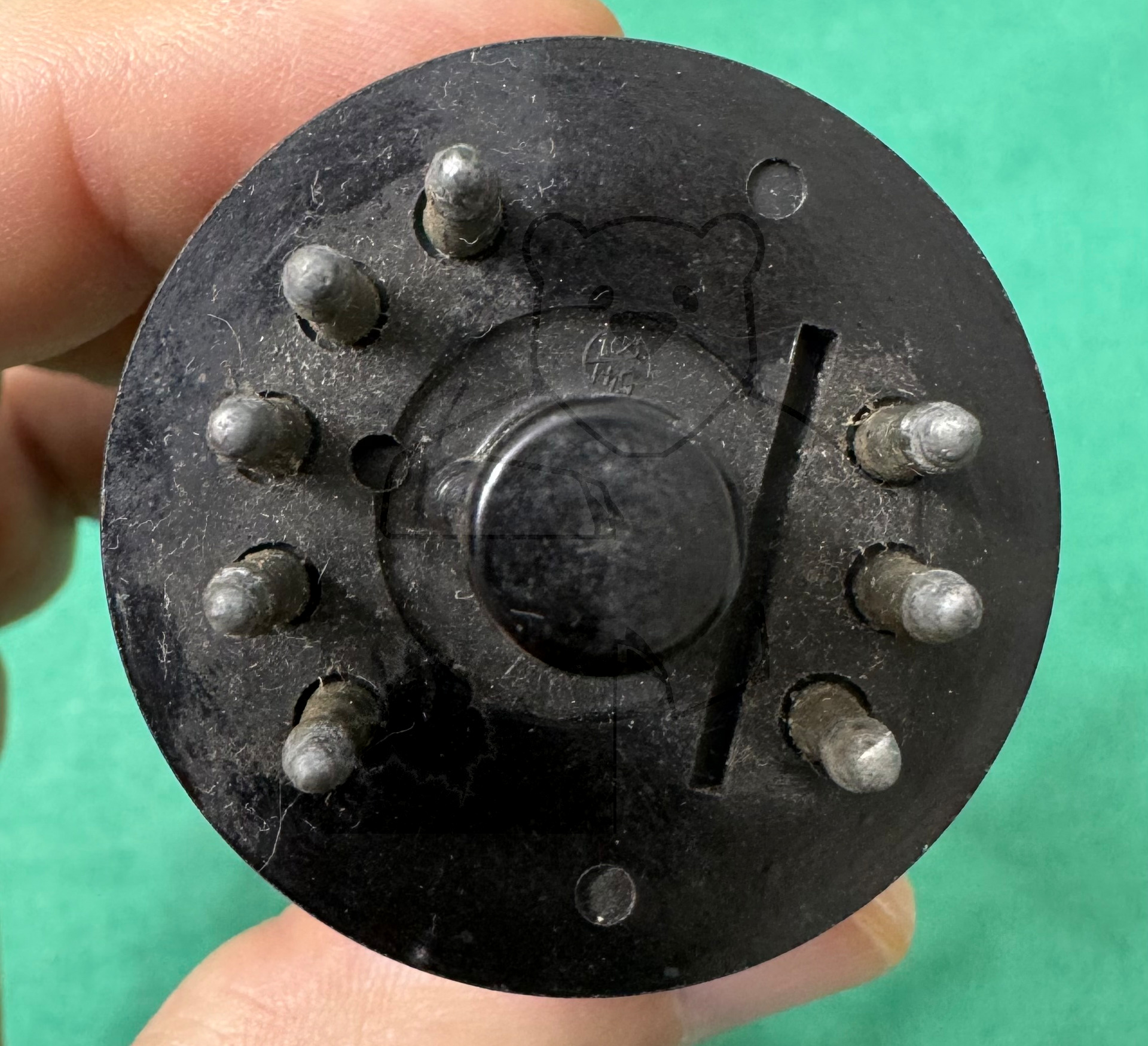

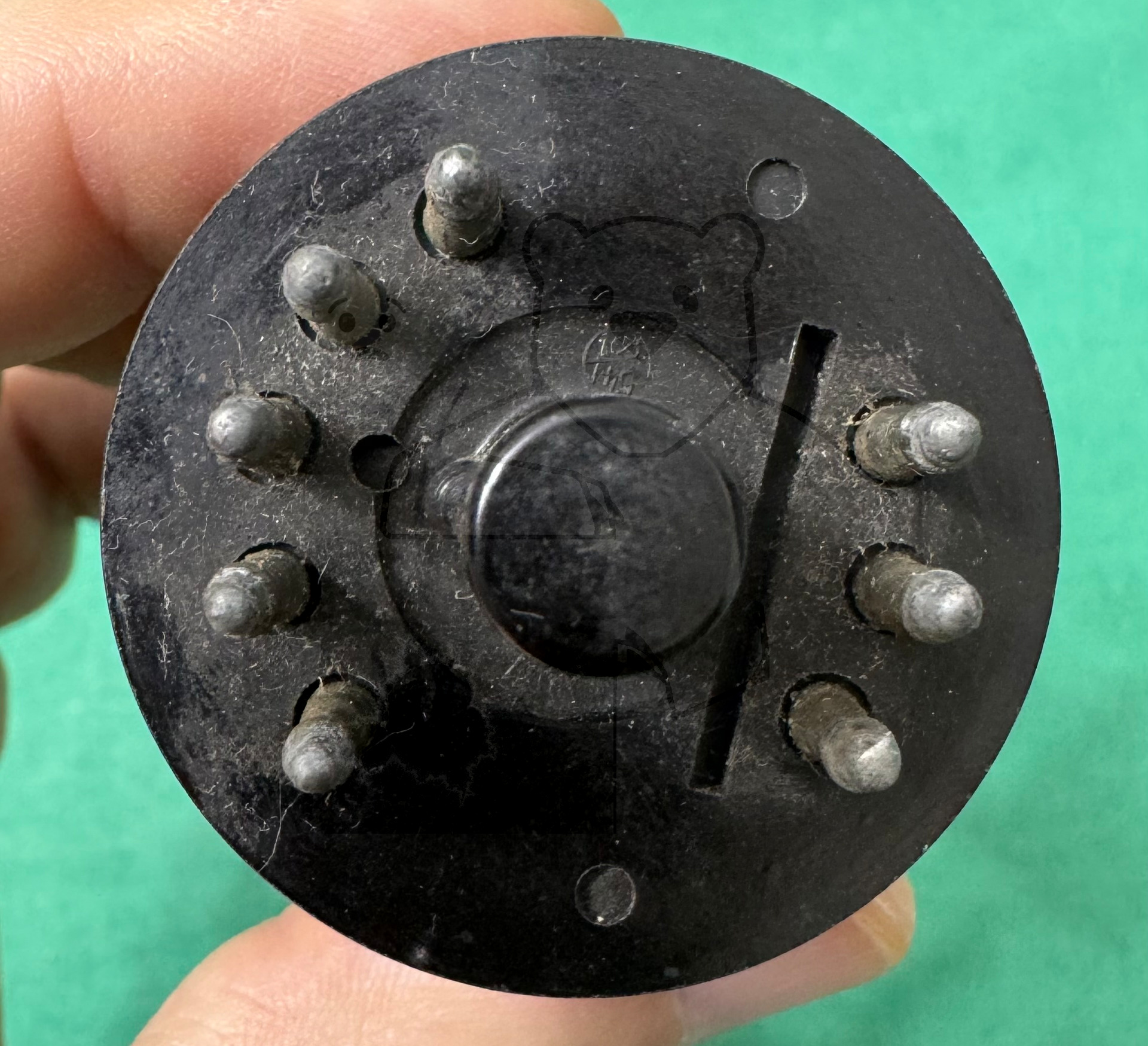

Röhre ECH11 Glasvariante von RFT #3480 Bild 5
