đ Beschreibung der Röhre: 406 Inventarnummer: 03472
| Name | â 406 |
| Vergleichsname | |
| Hersteller | â Voltron |
| Heizspannung (Volt) | 3 - 4 |
| Heizstrom (AmpĂšre) | |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | Fadenbruch |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L16b |
đ Beschreibung der Systeme fĂŒr die Röhre: 406
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 406
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: 406

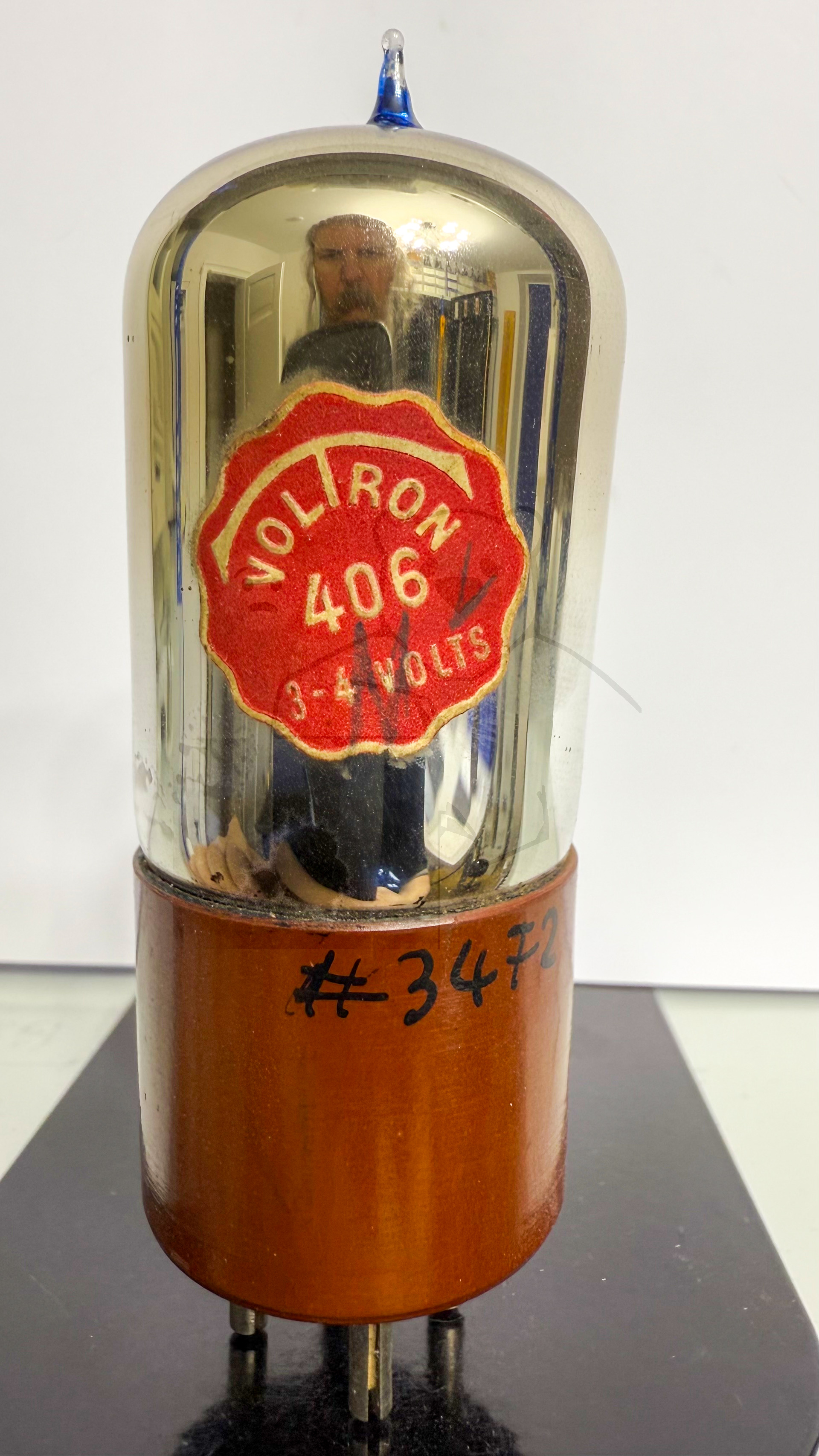

Röhre 406 #3472 Bild 1
Röhre 406 #3472 Bild 2

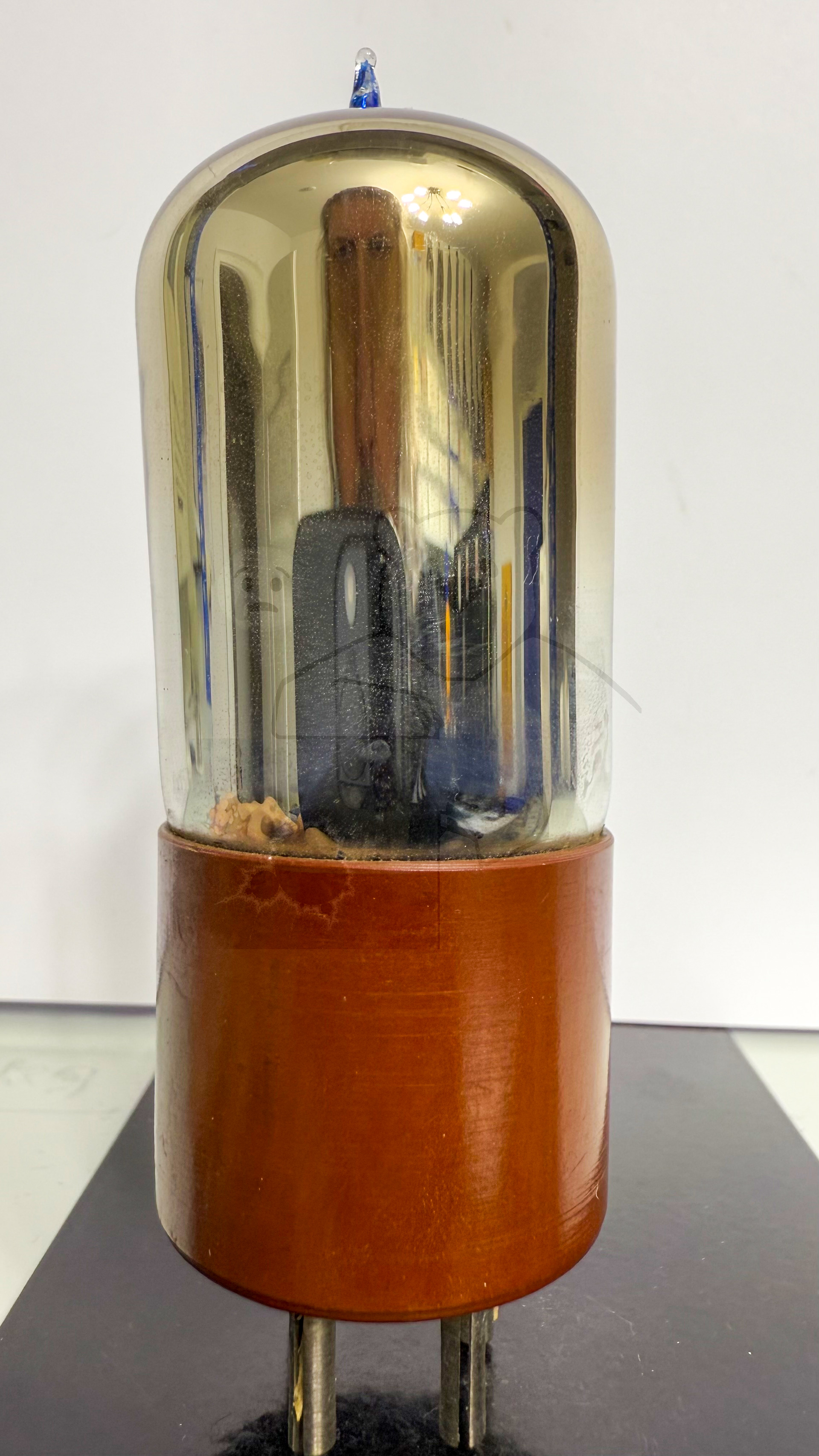

Röhre 406 #3472 Bild 3
Röhre 406 #3472 Bild 4
Röhre 406 #3472 Bild 5
Röhre 406 #3472 Bild 6
Röhre 406 #3472 Bild 7

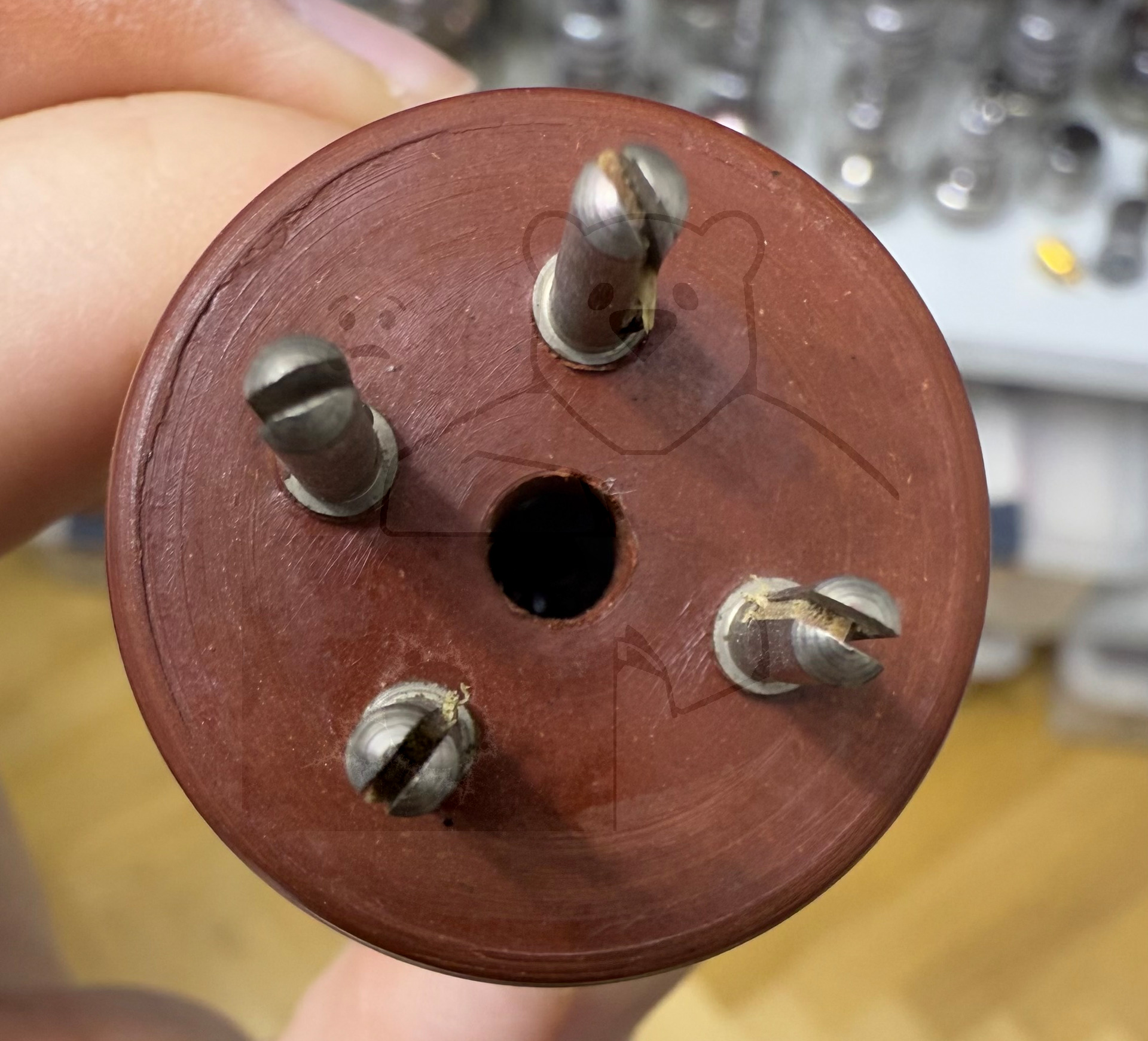

Röhre 406 #3472 Bild 8
