🔎 Beschreibung der Röhre: S0,5/12iM Inventarnummer: 03466
| Name | → S0,5/12iM |
| Vergleichsname | |
| Hersteller | → AEG |
| Heizspannung (Volt) | 5 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Bajonettsockel, 4pol. → Liste aller Röhren mit: Bajonettsockel, 4pol. |
| Informationen Röhrentyp | Röhre arbeitet mit Edelgasfüllung |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | Museumszimmer, Fenster |
🔎 Beschreibung der Systeme für die Röhre: S0,5/12iM
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 3 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 4 |
| Abschirmung | |
| Funktion | → Thyratron, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Bilder der Röhre: S0,5/12iM

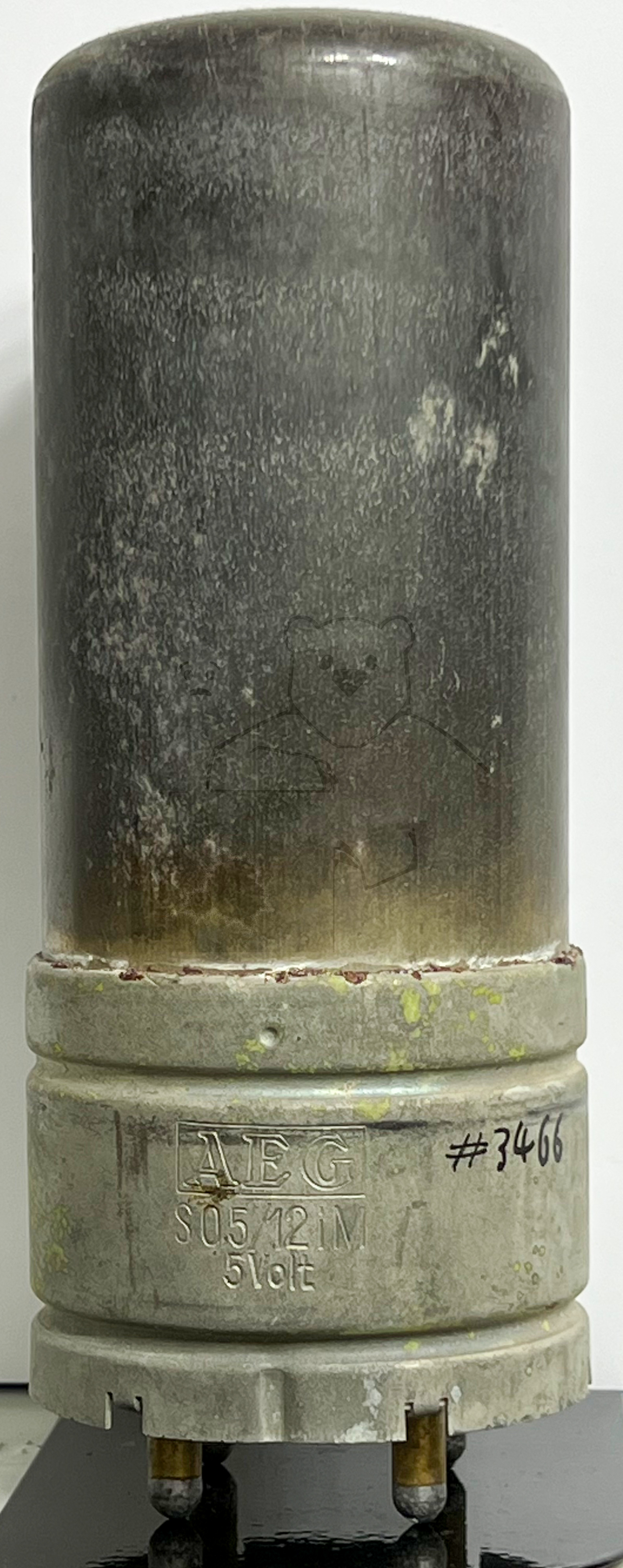

Röhre S0,5-12iM #3466 Bild 1

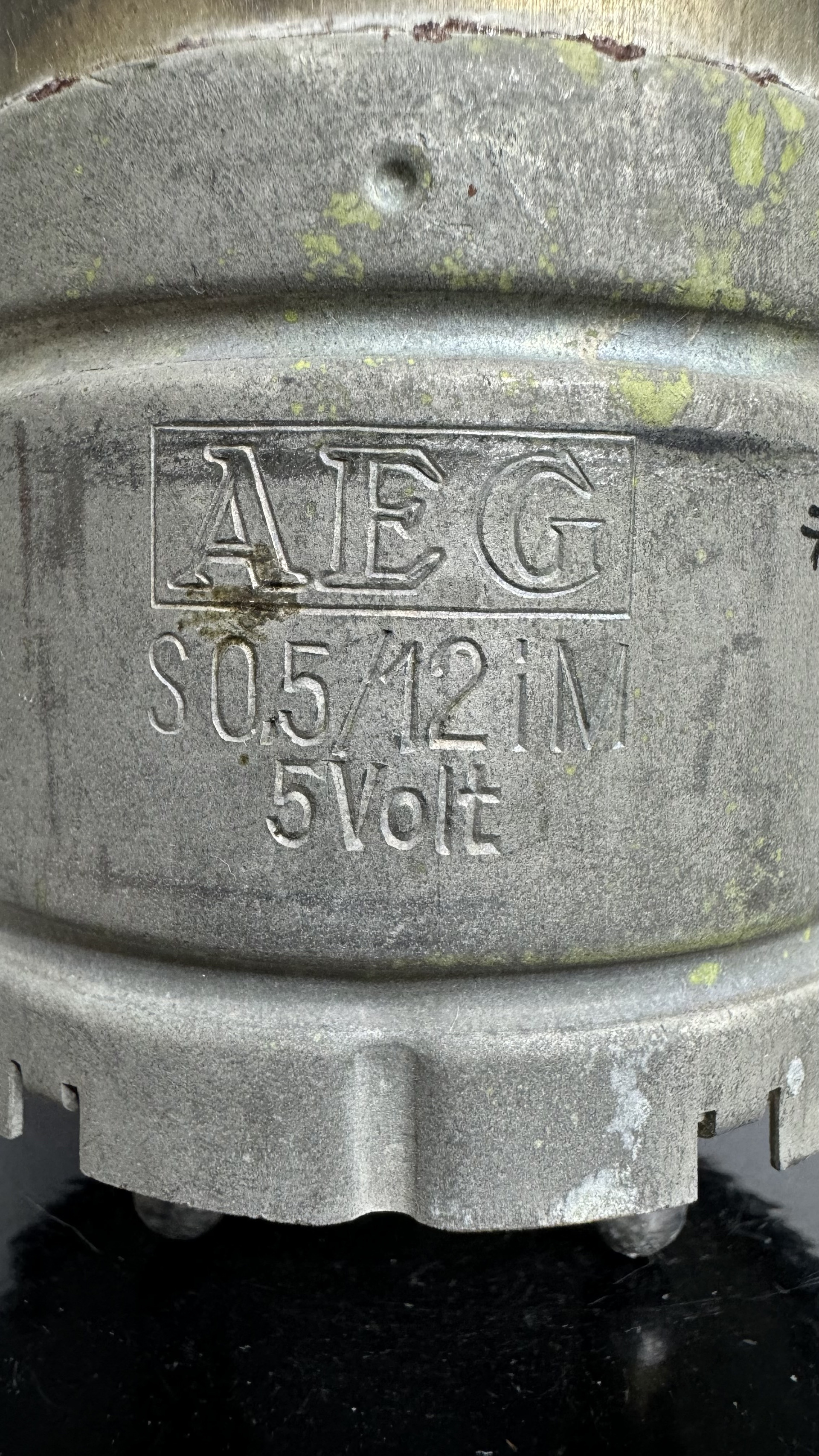

Röhre S0,5-12iM #3466 Typenschild

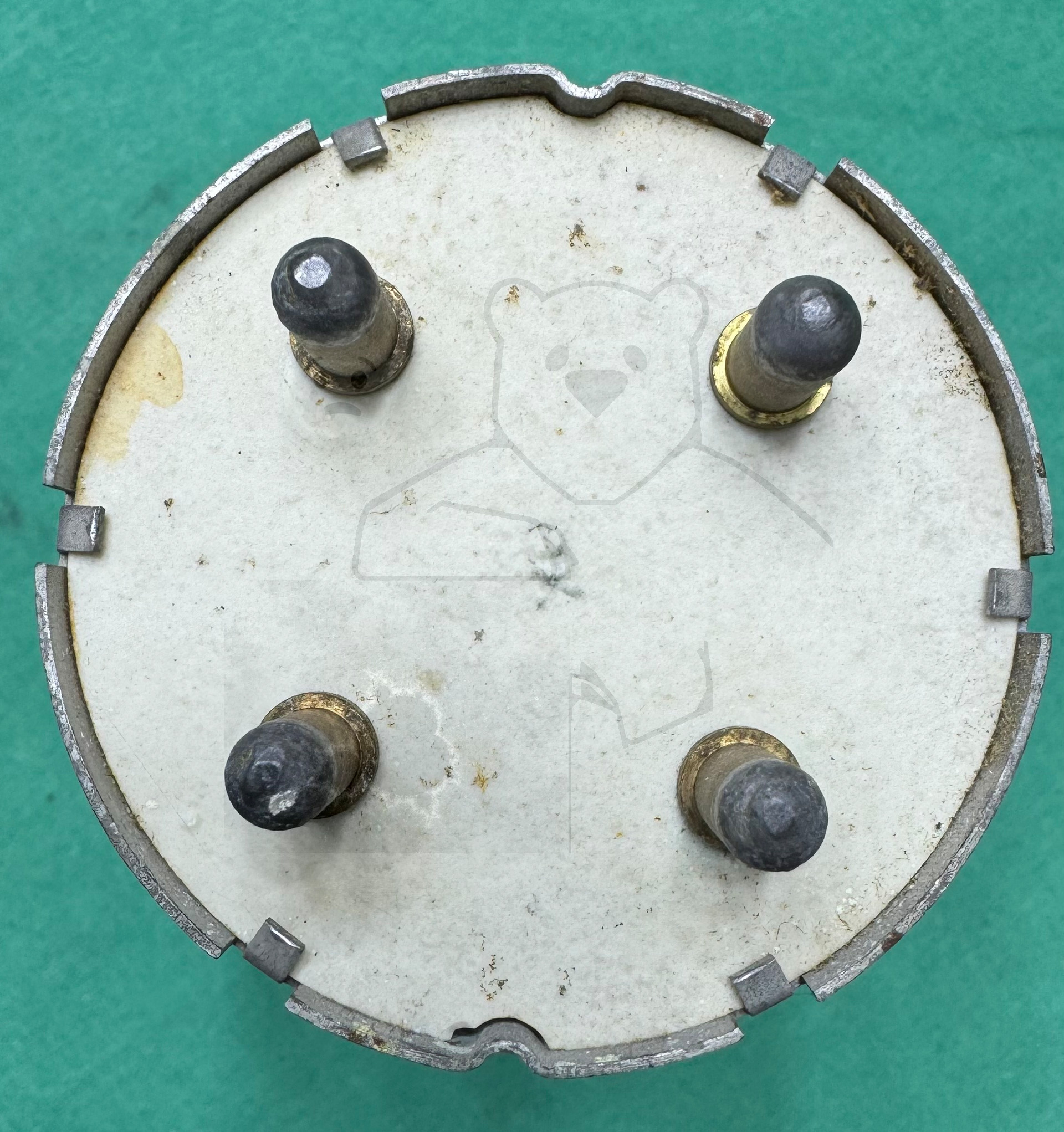

Röhre S0,5-12iM #3466 Sockelanschlüsse Bild 1

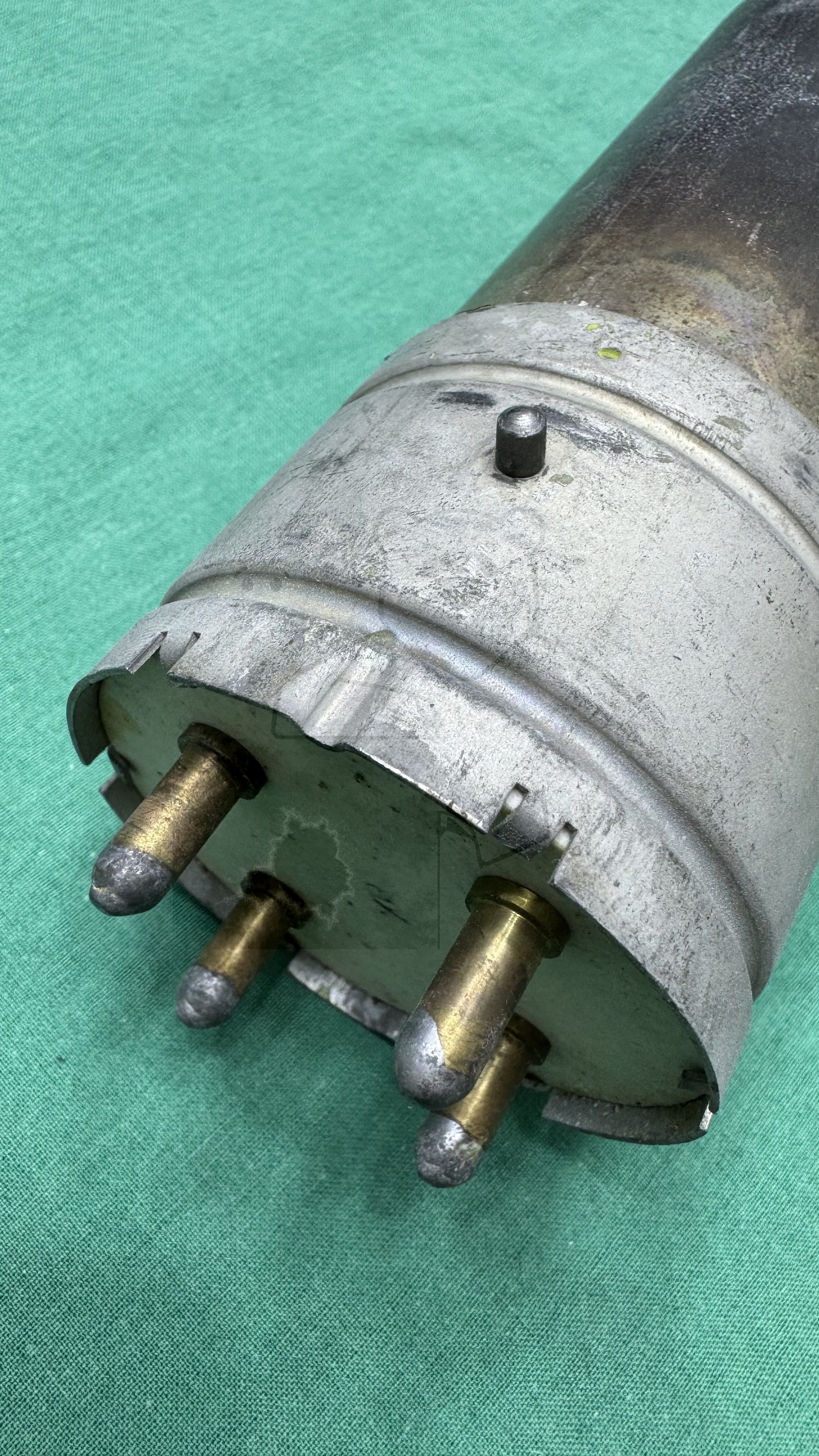

Röhre S0,5-12iM #3466 Sockelanschlüsse Bild 2
