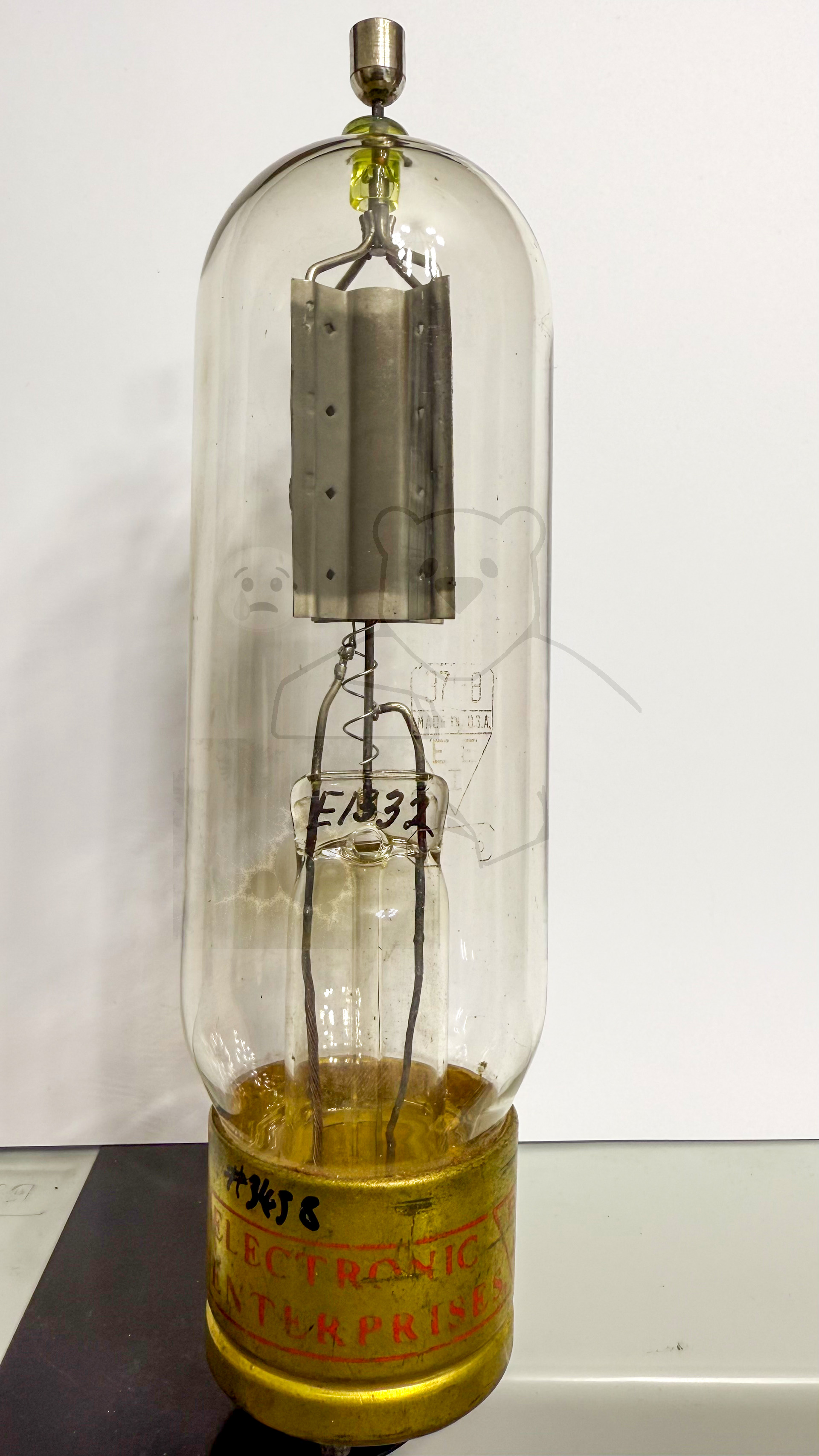

Daten und Bilder der Röhre: 371B

🔎 Beschreibung der Röhre: 371B Inventarnummer: 03458

Name	→ 371B
Vergleichsname
Hersteller	→ Electronic Enterprises Inc.
Heizspannung (Volt)	5
Heizstrom (Ampère)	10,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Informationen Röhrentyp

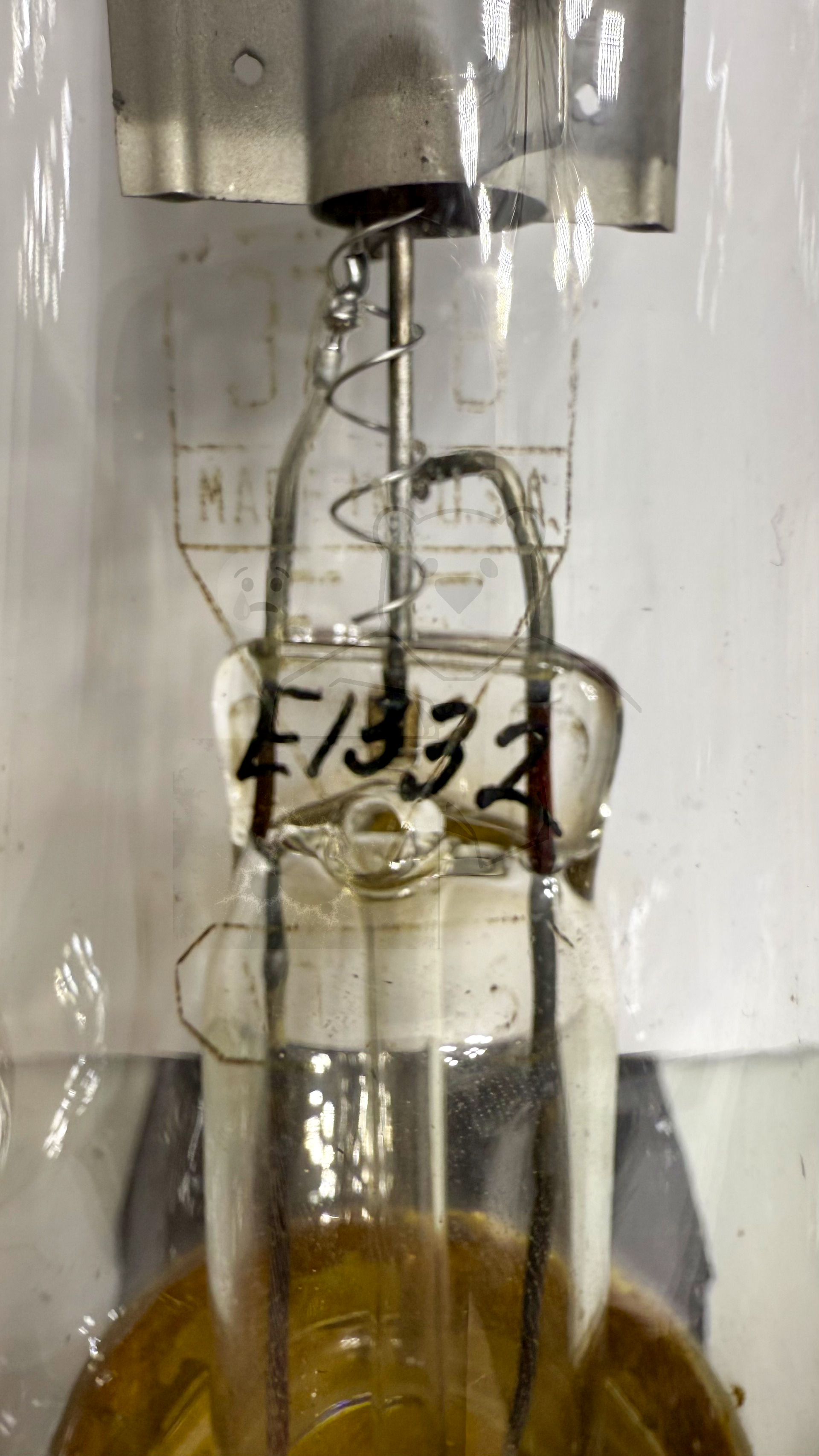

Informationen	Die Anodendurchführung ist mit Uranglas versiegelt. In der Röhre E1332
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet	Fadenbruch
Hoheitszeichen
Letzte Änderung
Lager	S101

🔎 Beschreibung der Systeme für die Röhre: 371B

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 4
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 371B

Bildquelle: Western Electric Datenblatt

🔎 Datenblätter zur Röhre: 371B
Datenblatt 371A Western Electric.pdf (429 kB)
Datenblatt 371B Central Electric [www.tubedata.info].pdf (5404 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
