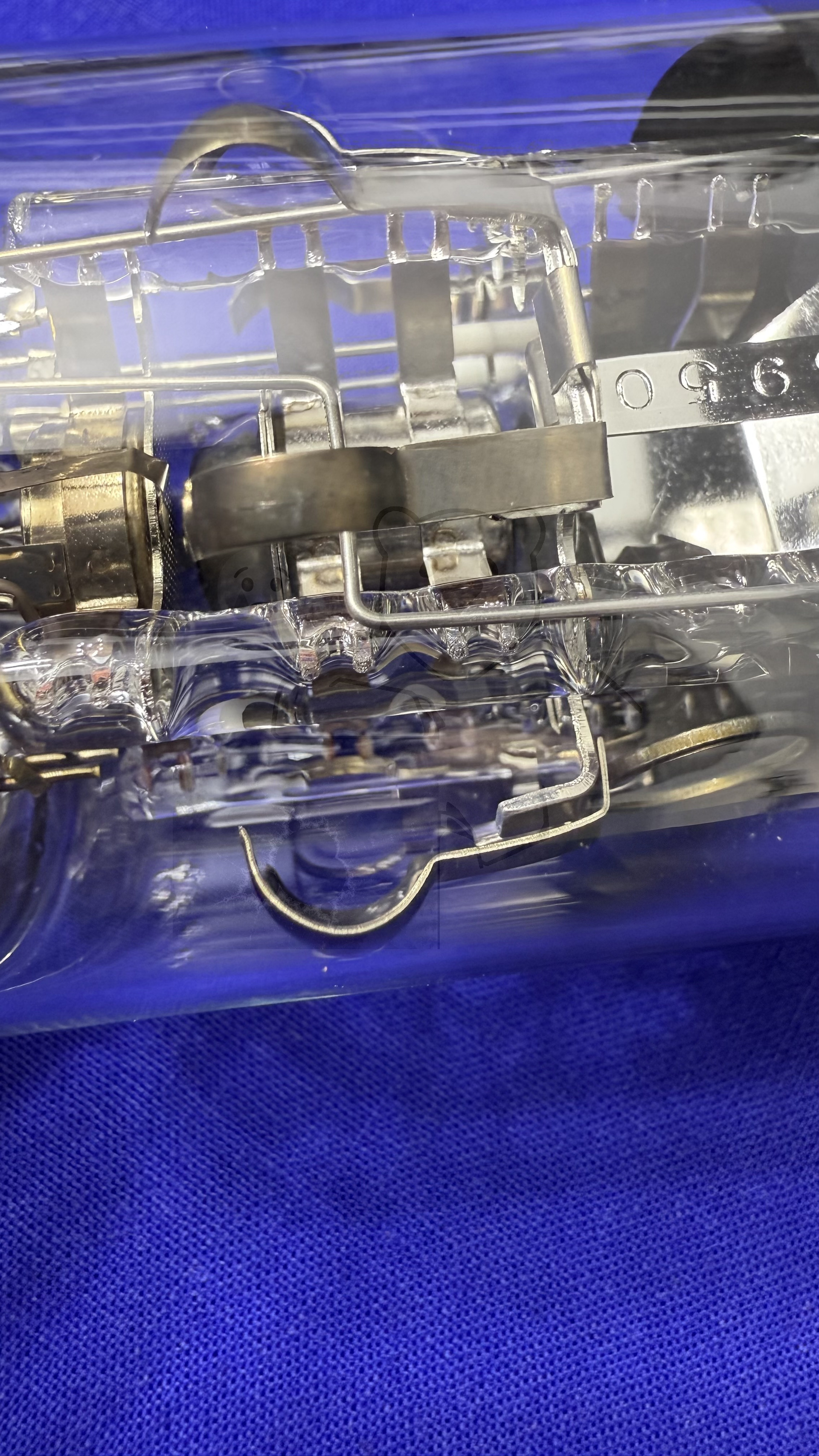

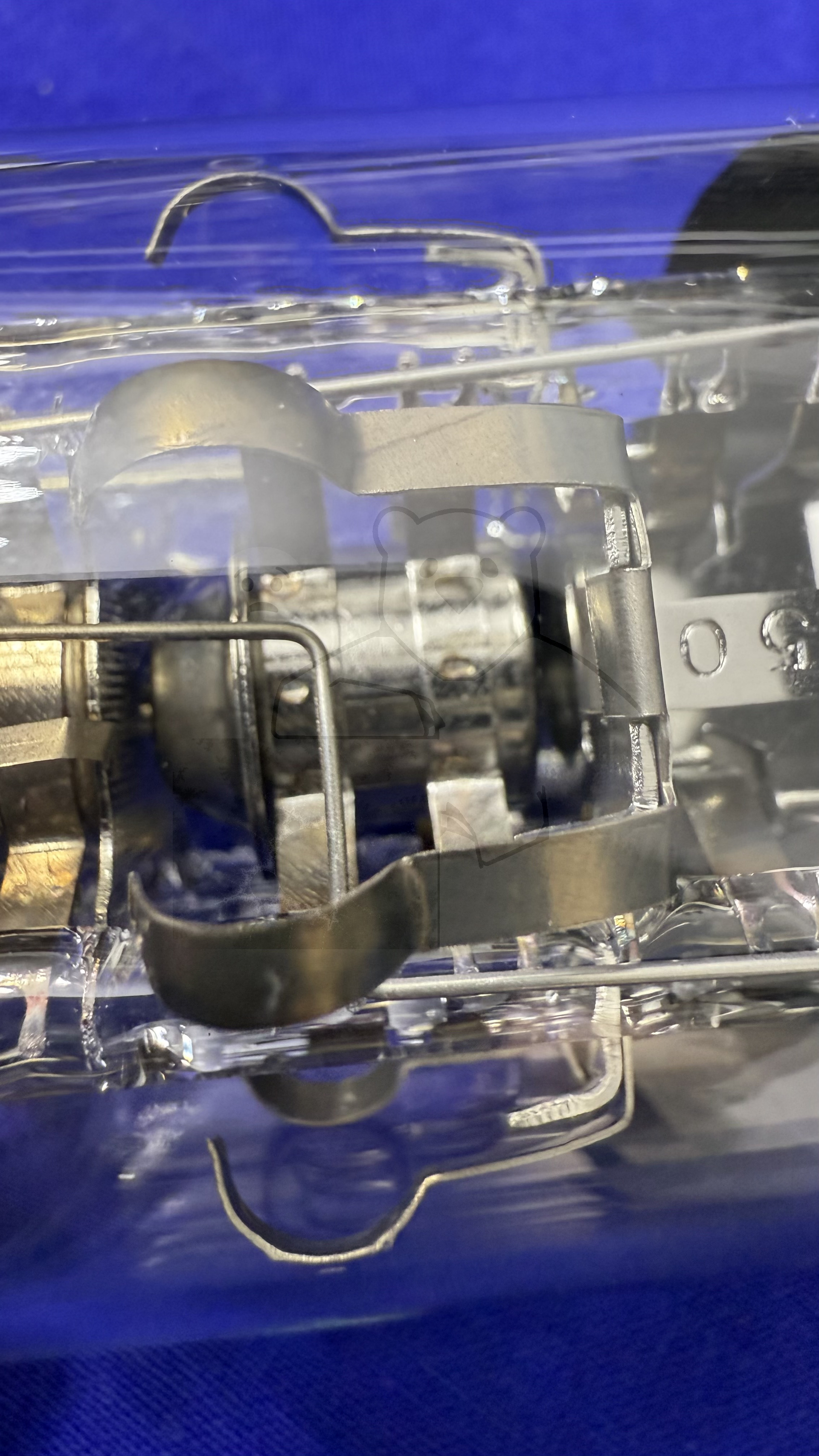

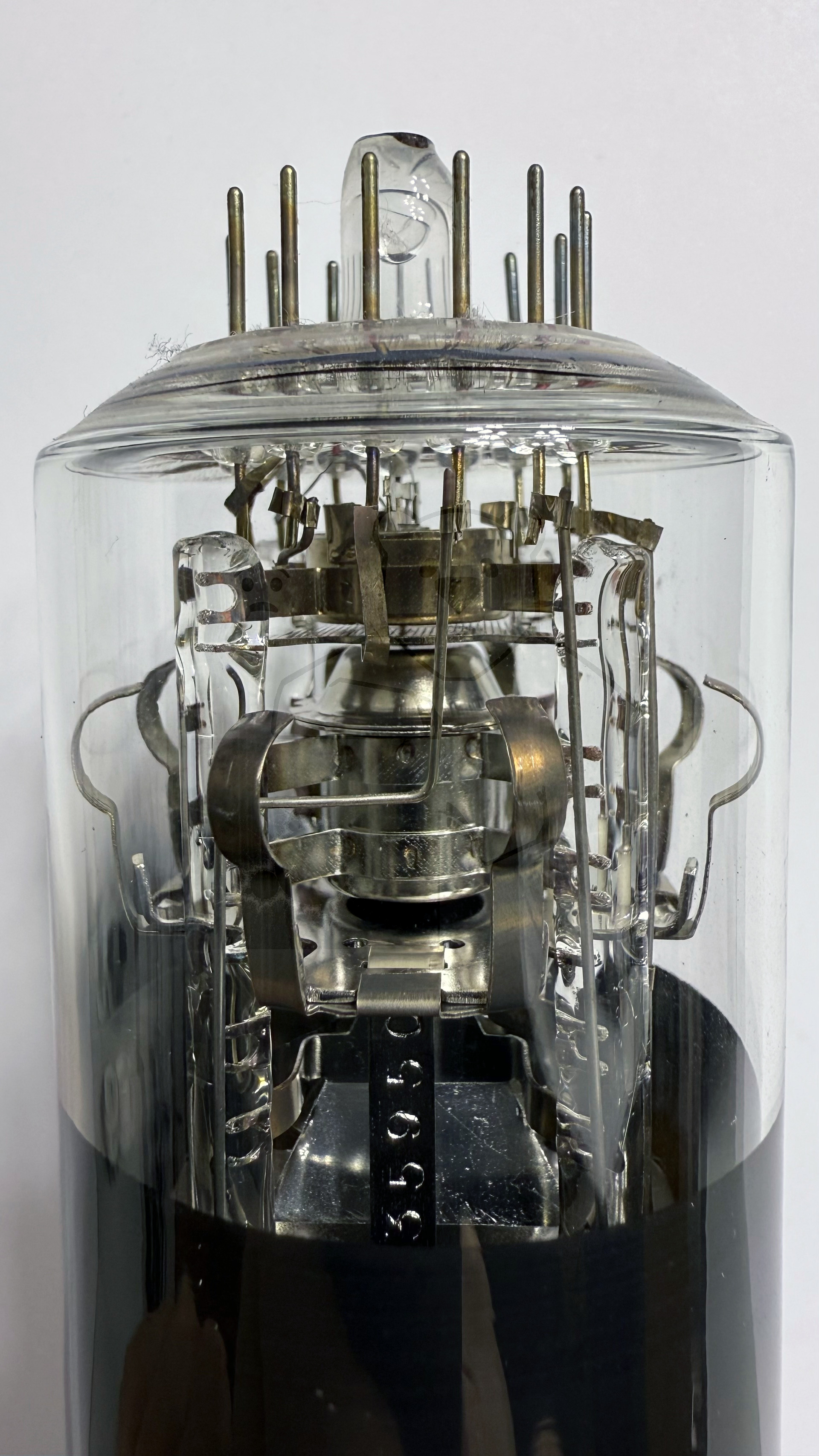

Daten und Bilder der Röhre: B7S2

🔎 Beschreibung der Röhre: B7S2 Inventarnummer: 03433

Name	→ B7S2 📺 Mit Video
Vergleichsname
Hersteller	→ R-F-T
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,35
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Bildroehren → Liste aller Röhren mit: Spezialsockel, Bildroehren
Informationen Röhrentyp
Informationen
Kenn Nummer	025035 45
Ätz- Produktionscode
Serien Nummer	G814862
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S104

🔎 Beschreibung der Systeme für die Röhre: B7S2

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der B7S2

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu B7S2

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/cPryvgbW33g (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: B7S2
Datenblatt B7S2 Funkamateur.pdf (63 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
