Daten und Bilder der Röhre: E80CC

🔎 Beschreibung der Röhre: E80CC Inventarnummer: 03385

Name	→ E80CC
Vergleichsname	6085
Hersteller	→ Valvo (Rote Reihe)
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,6 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.

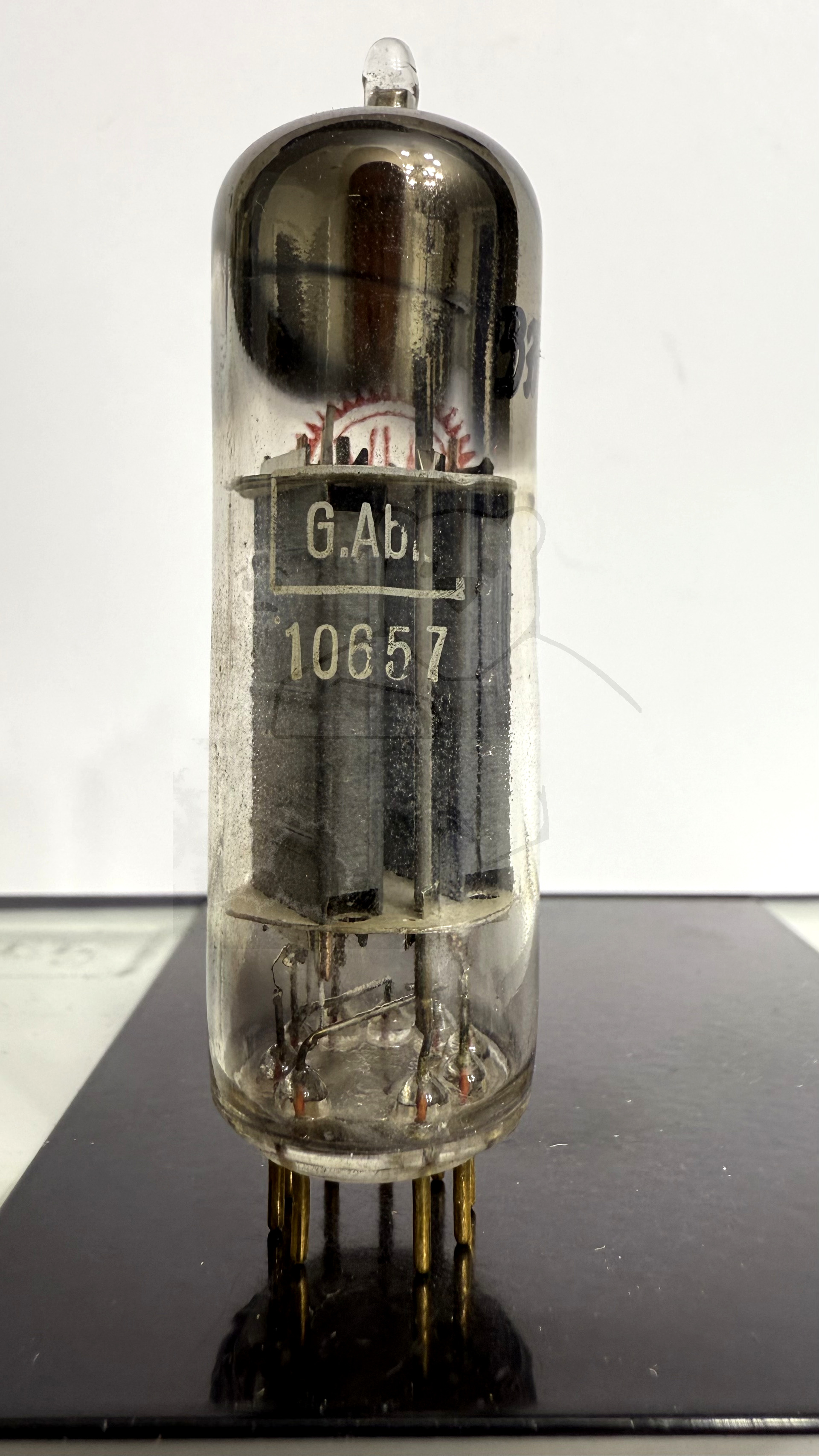

Informationen	G.Abl.10657 Valvo Rote Reihe - Röhren für Industrielle Steuerungen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S6

🔎 Beschreibung der Systeme für die Röhre: E80CC

	System 1	System 2
Kathode	3	8
Gitter 1	2	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der E80CC

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E80CC
Datenblatt E80CC Philips Version 1 [www.tubedata.info].pdf (241 kB)
Datenblatt E80CC Philips Version 2 [www.tubedata.info].pdf (286 kB)
Datenblatt E80CC Siemens [www.tubedata.info].pdf (232 kB)
Datenblatt E80CC Telefunken.pdf (103 kB)
Pruefkarte E80CC 6085 - Neuberger RPM370 Roehrenmessgeraet.pdf (228 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
