đ Beschreibung der Röhre: RE144 Inventarnummer: 03301
| Name | â RE144 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 3,5 |
| Heizstrom (AmpĂšre) | 0,17 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | 23 |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L16b |
đ Beschreibung der Systeme fĂŒr die Röhre: RE144
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RE144
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RE144
Anwendung RE144 Telefunken Version 1.pdf (477 kB)
Anwendung RE144 Telefunken Version 2 [www.tubedata.info].pdf (102 kB)
Datenblatt RE144 Telefunken.pdf (203 kB)
Pruefkarte RE064 RE144 A411 G405 G406 B424 B424K - Funke W19 Roehrenpruefer.pdf (165 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RE144

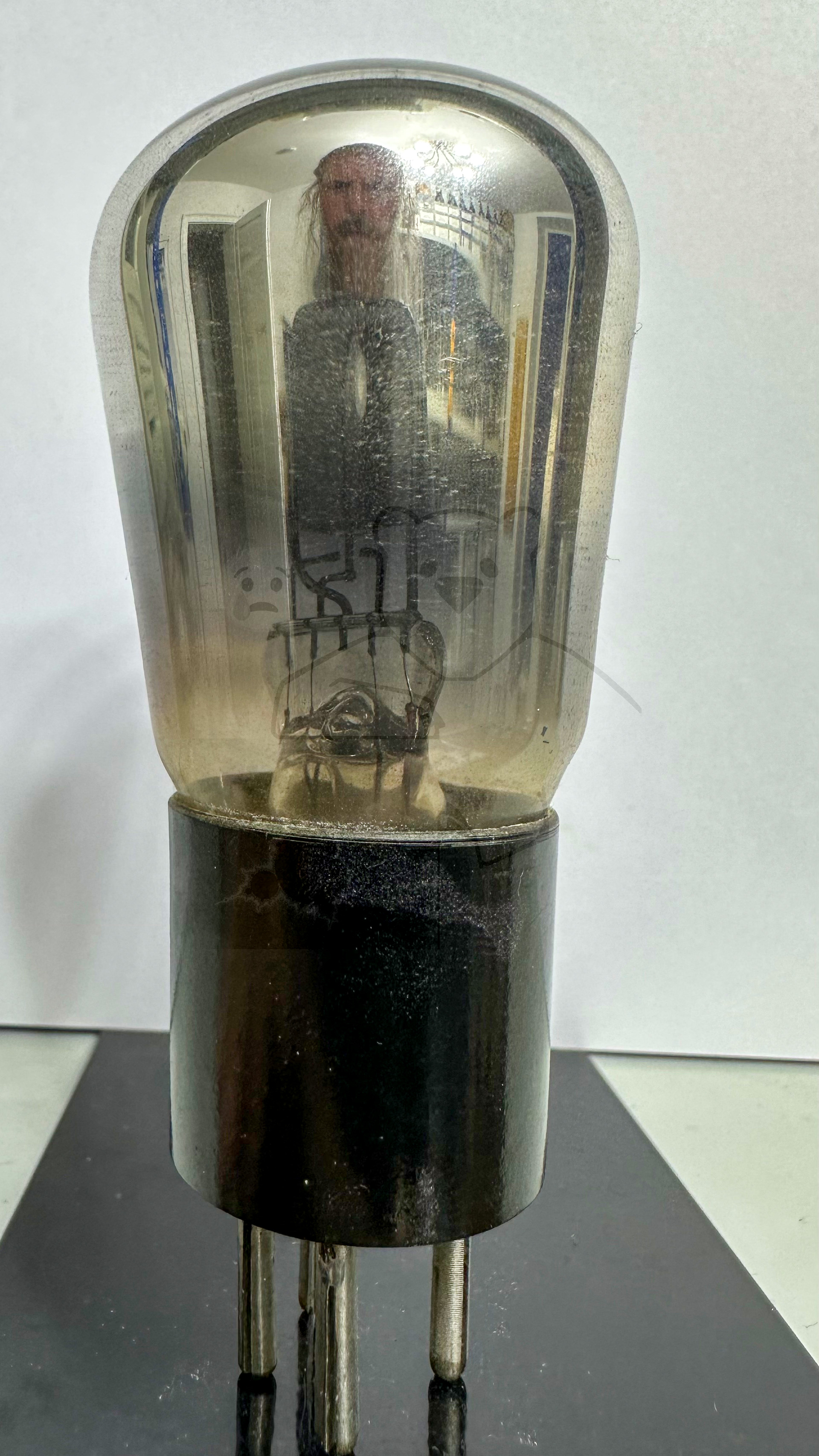

Röhre RE144 #3301 Bild 1

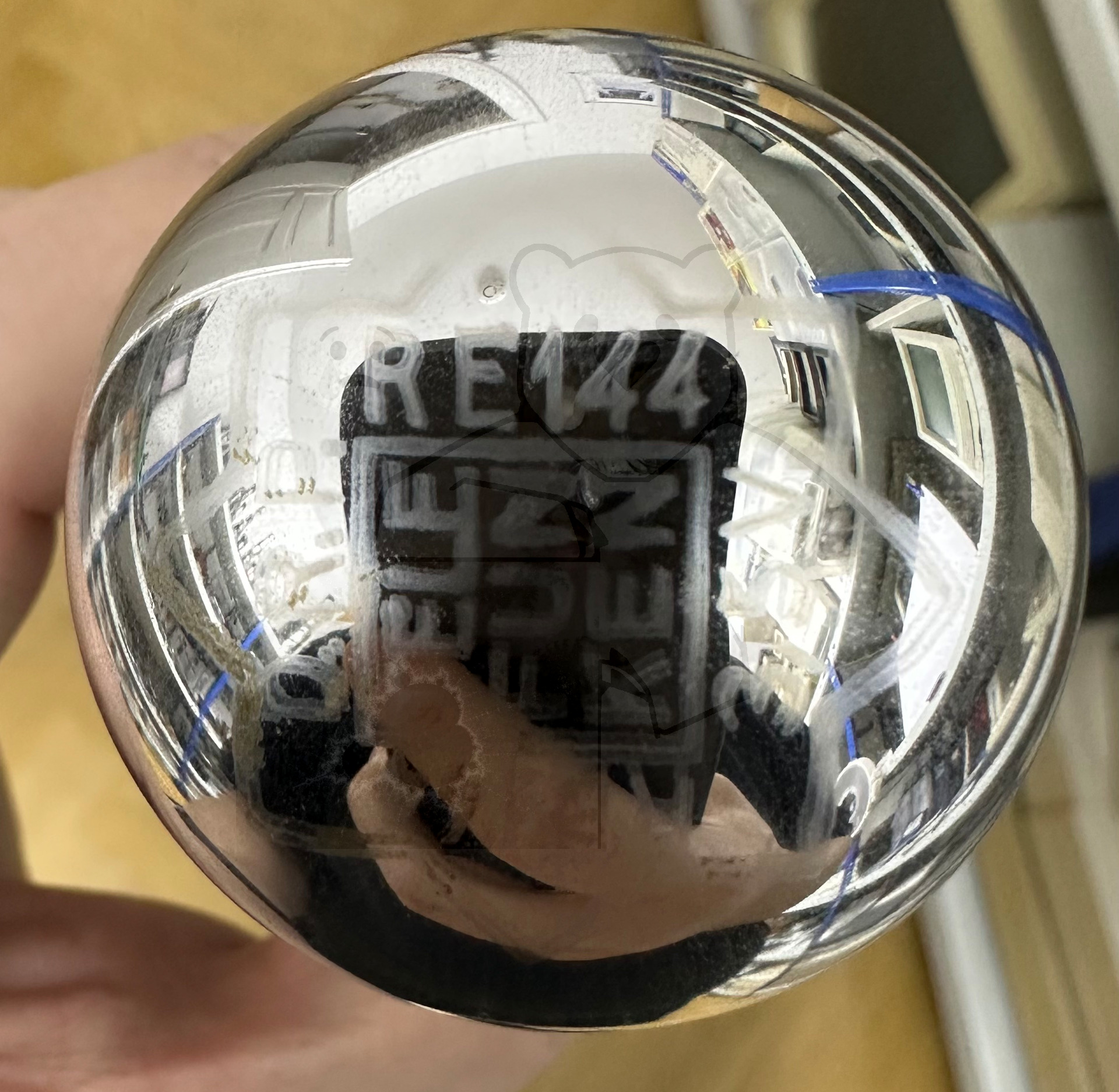

Röhre RE144 #3301 Bild 2
