đ Beschreibung der Röhre: C3c Inventarnummer: 03275
| Name | â C3c |
| Vergleichsname | |
| Hersteller | â RWN Neuhaus |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 7pol. â Liste aller Röhren mit: Postroehre, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Produktion: 15/1957 |
| Kenn Nummer | 303 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S37b |
đ Beschreibung der Systeme fĂŒr die Röhre: C3c
| System 1 | |
| Kathode | 5 |
| Gitter 1 | Kappe |
| Gitter 2 | 3 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 6 |
| Abschirmung | 7 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der C3c
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: C3c
Datenblatt C3c RFT.pdf (66 kB)
Pruefkarte C3c - Funke W19 Roehrenpruefer.pdf (167 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: C3c

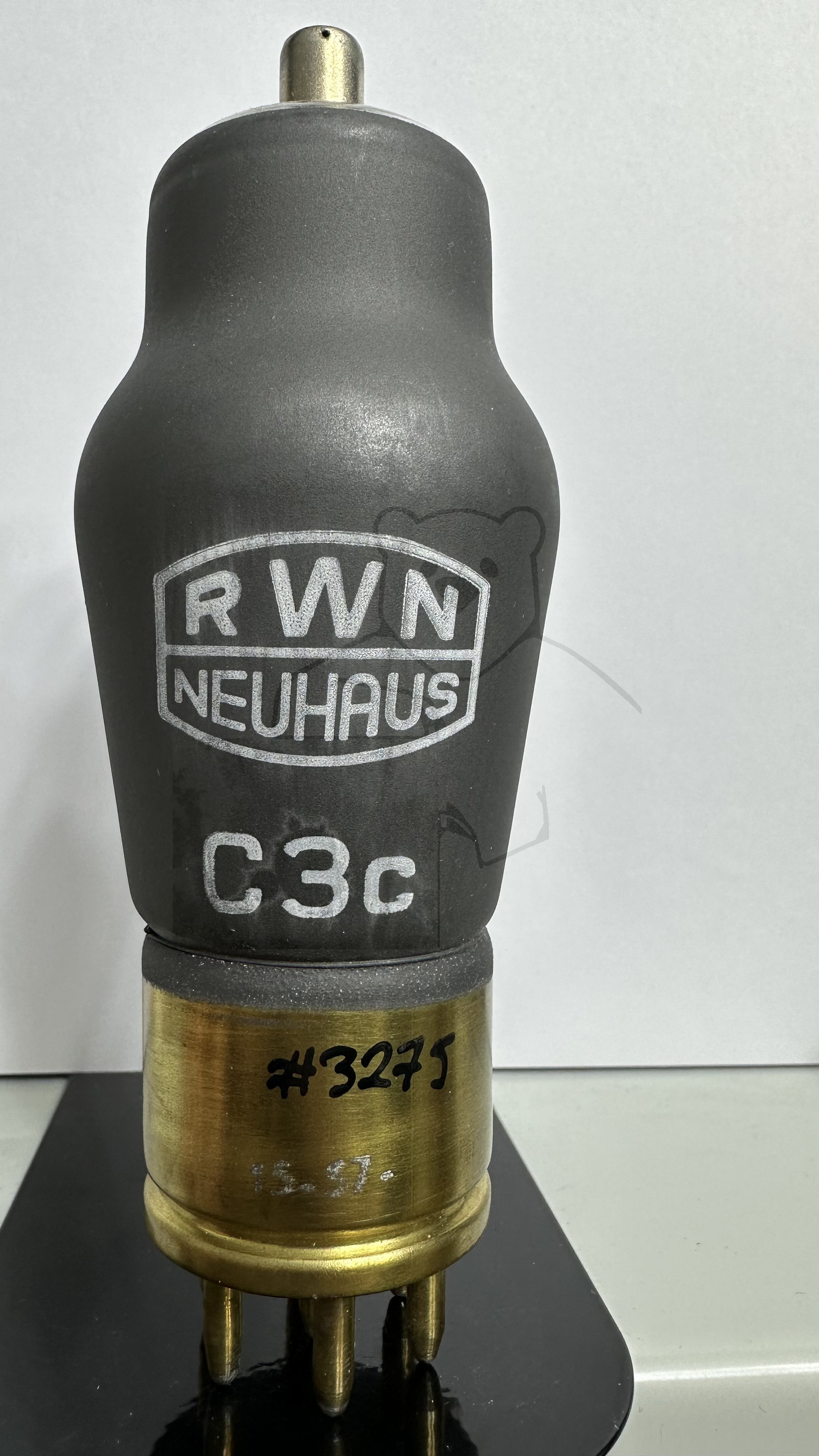

Röhre C3c #3275 Bild 1
