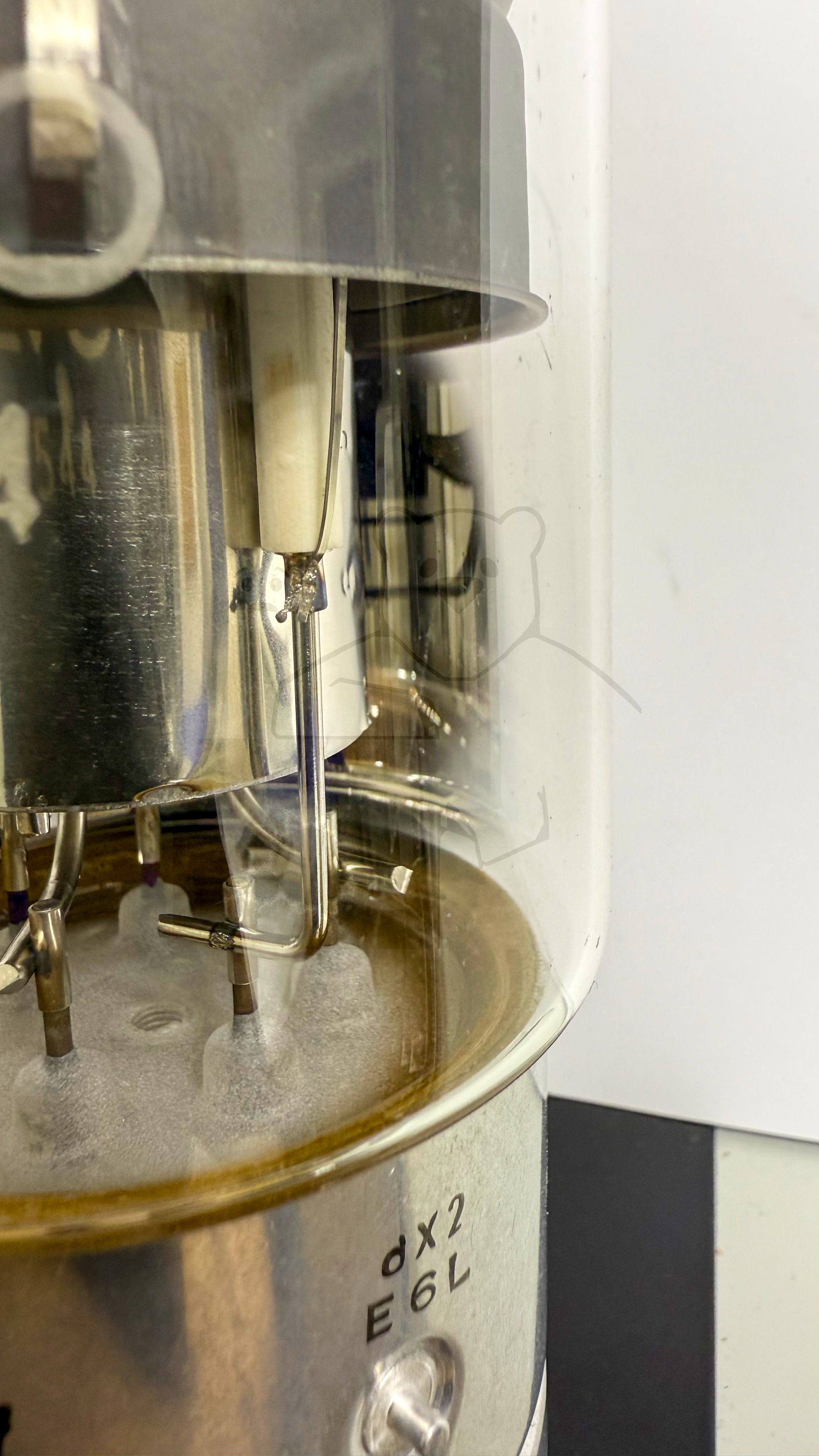

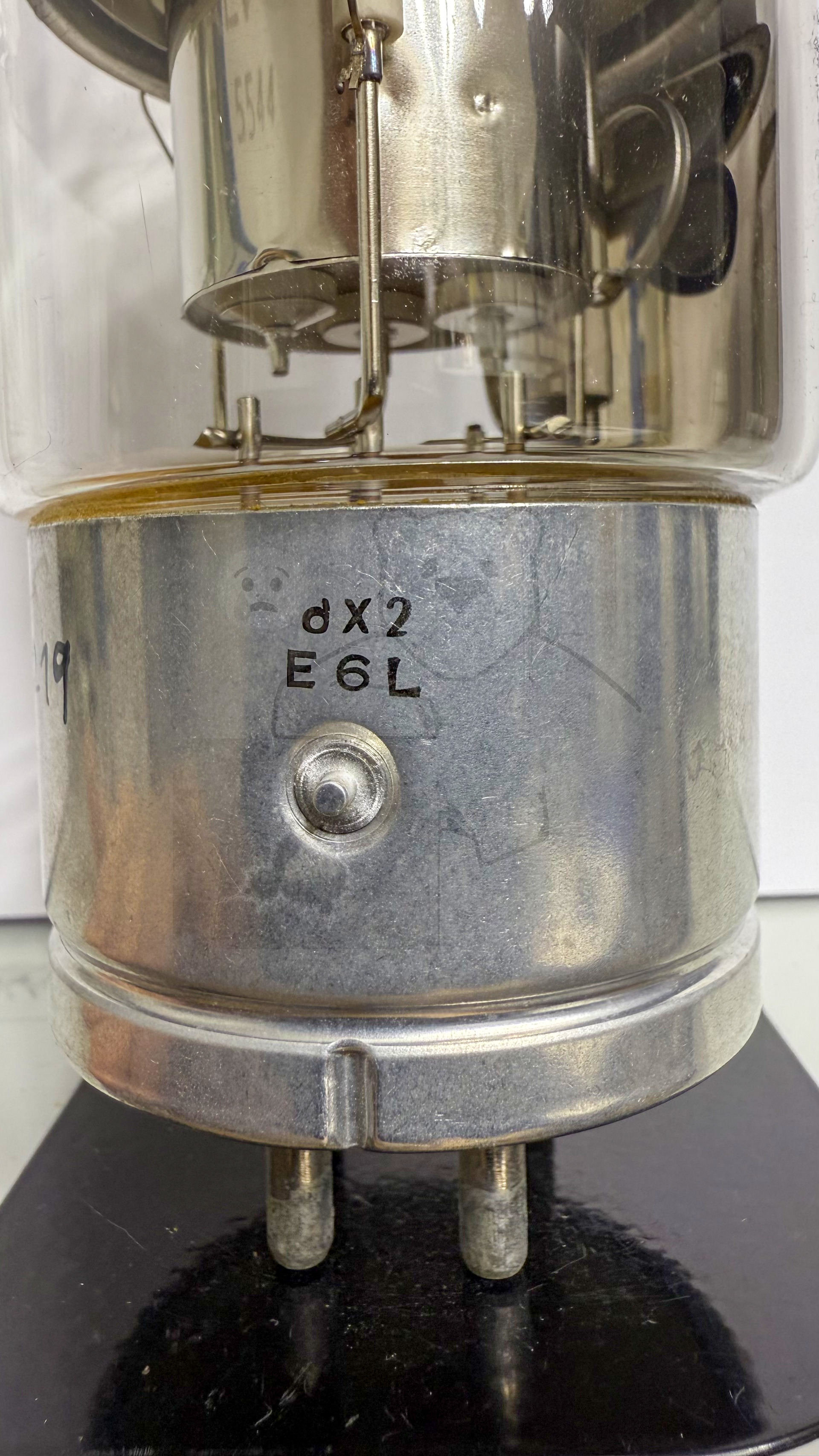

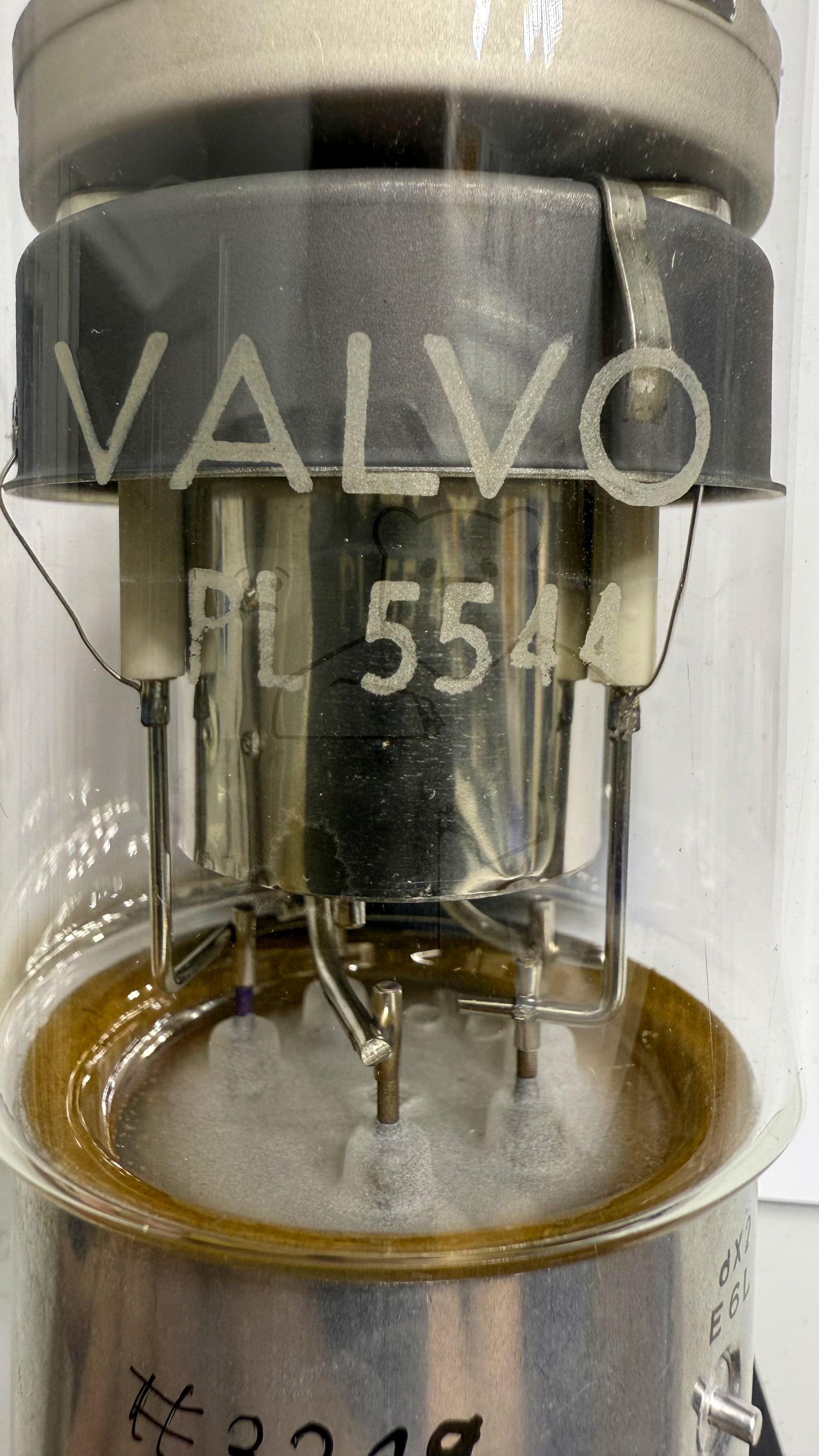

Daten und Bilder der Röhre: PL5544

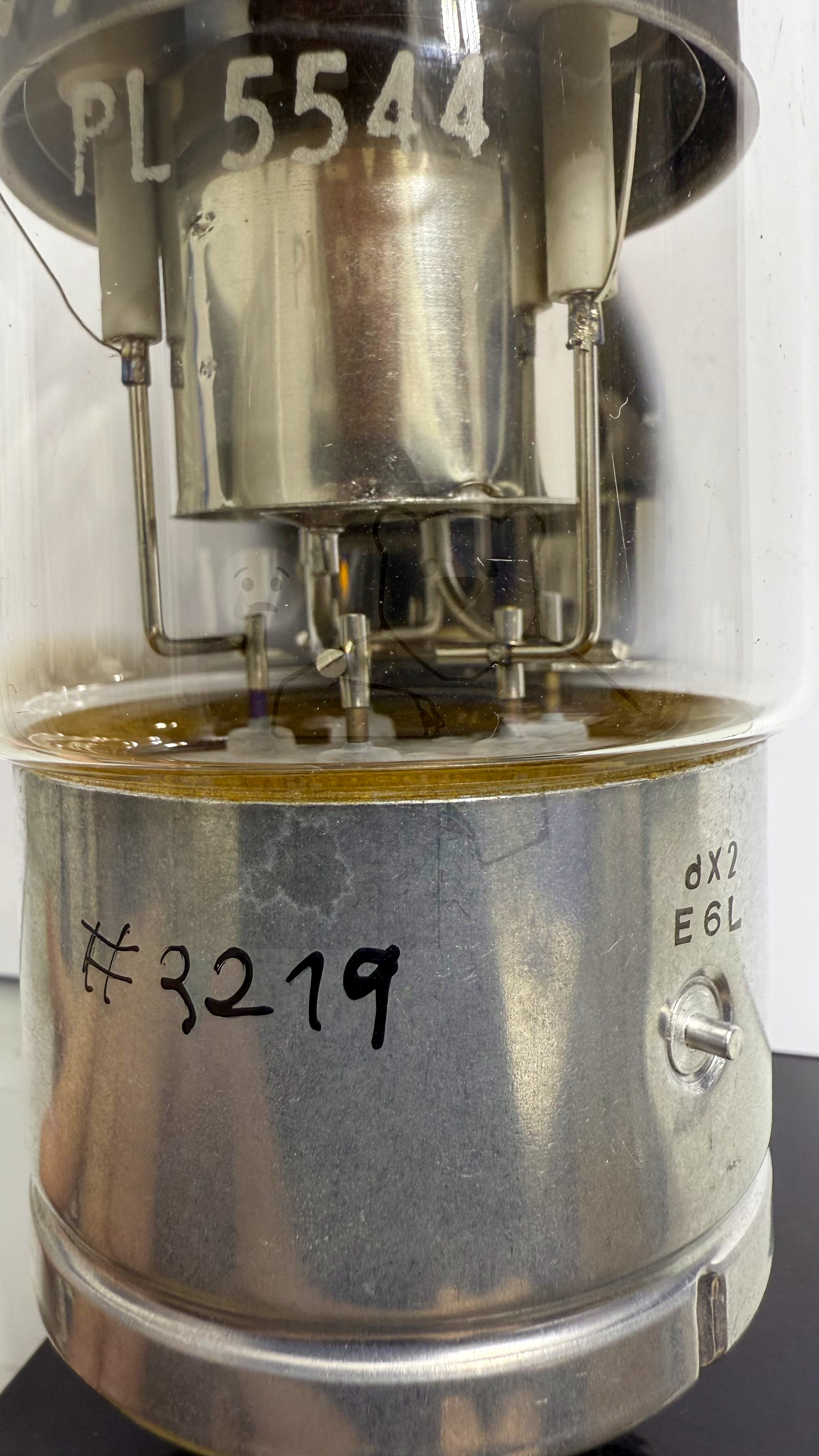

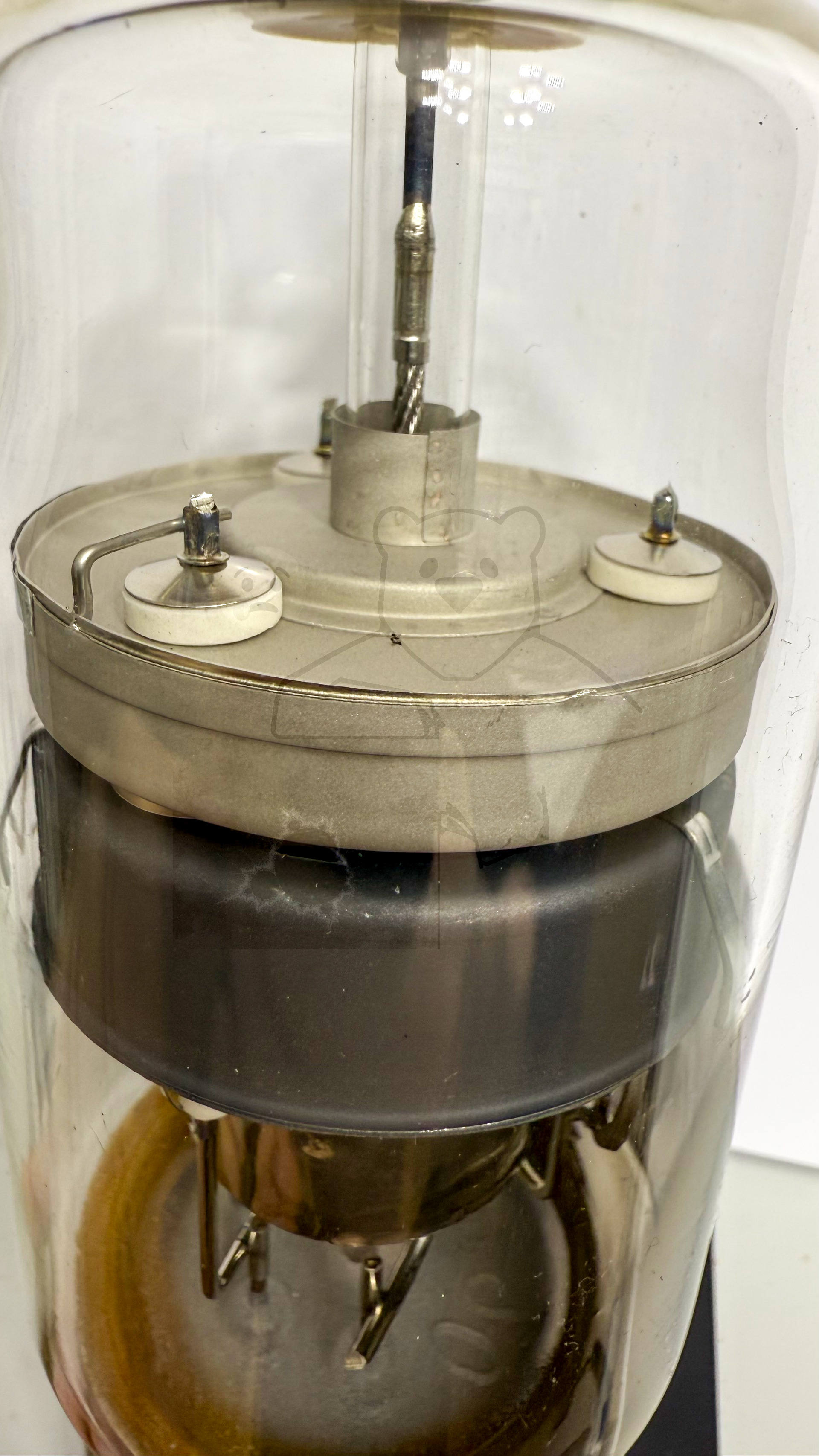

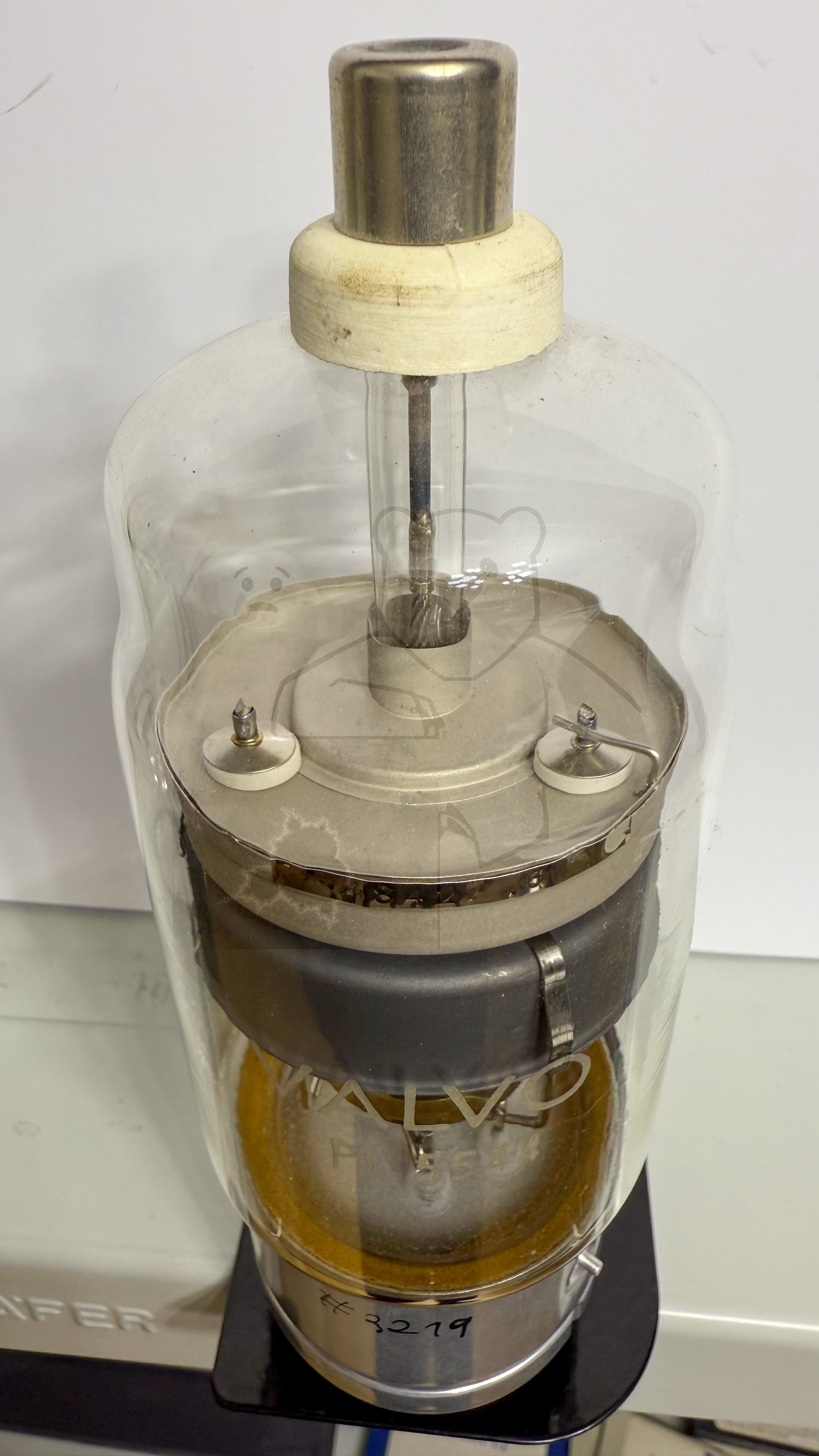

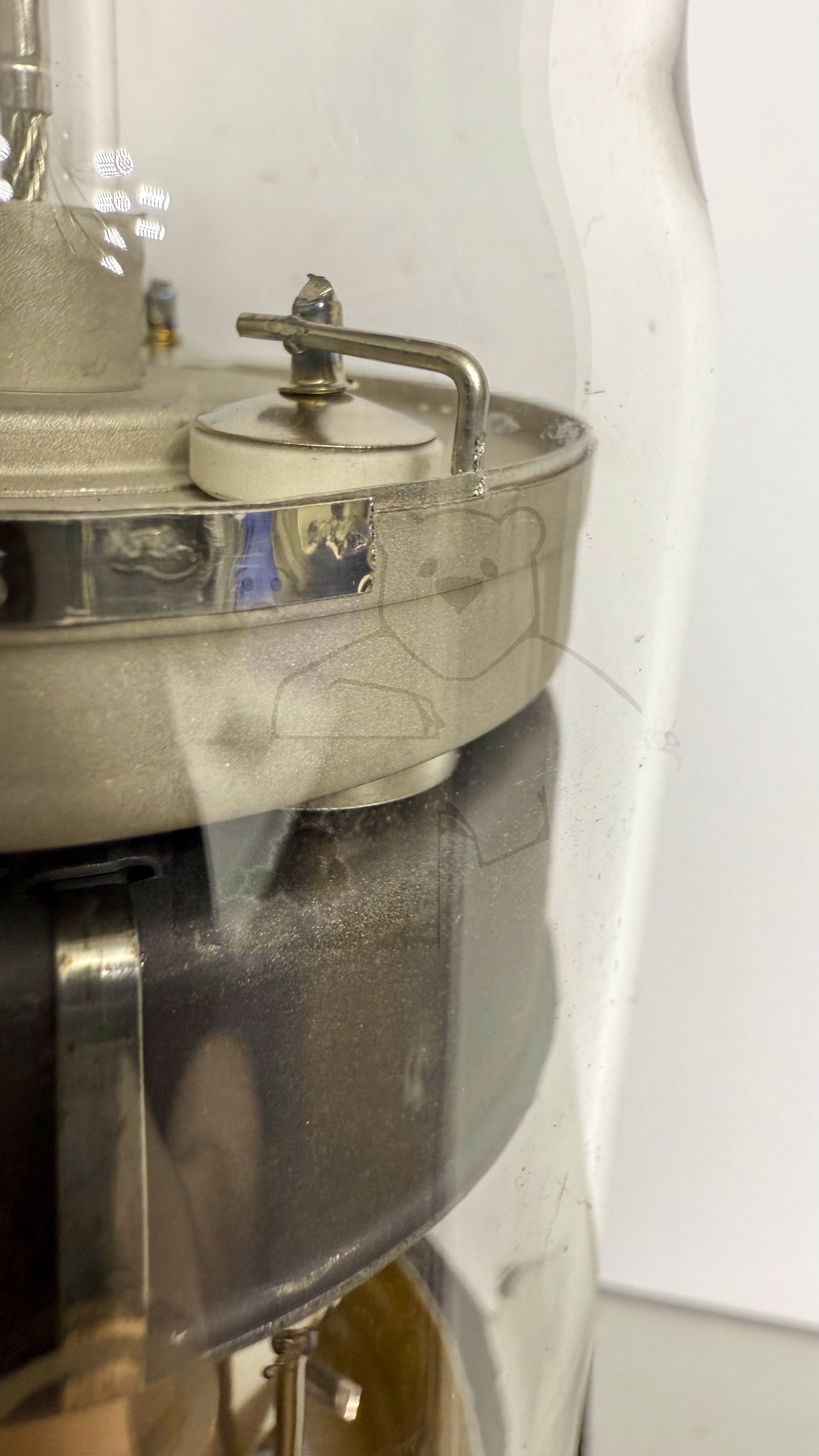

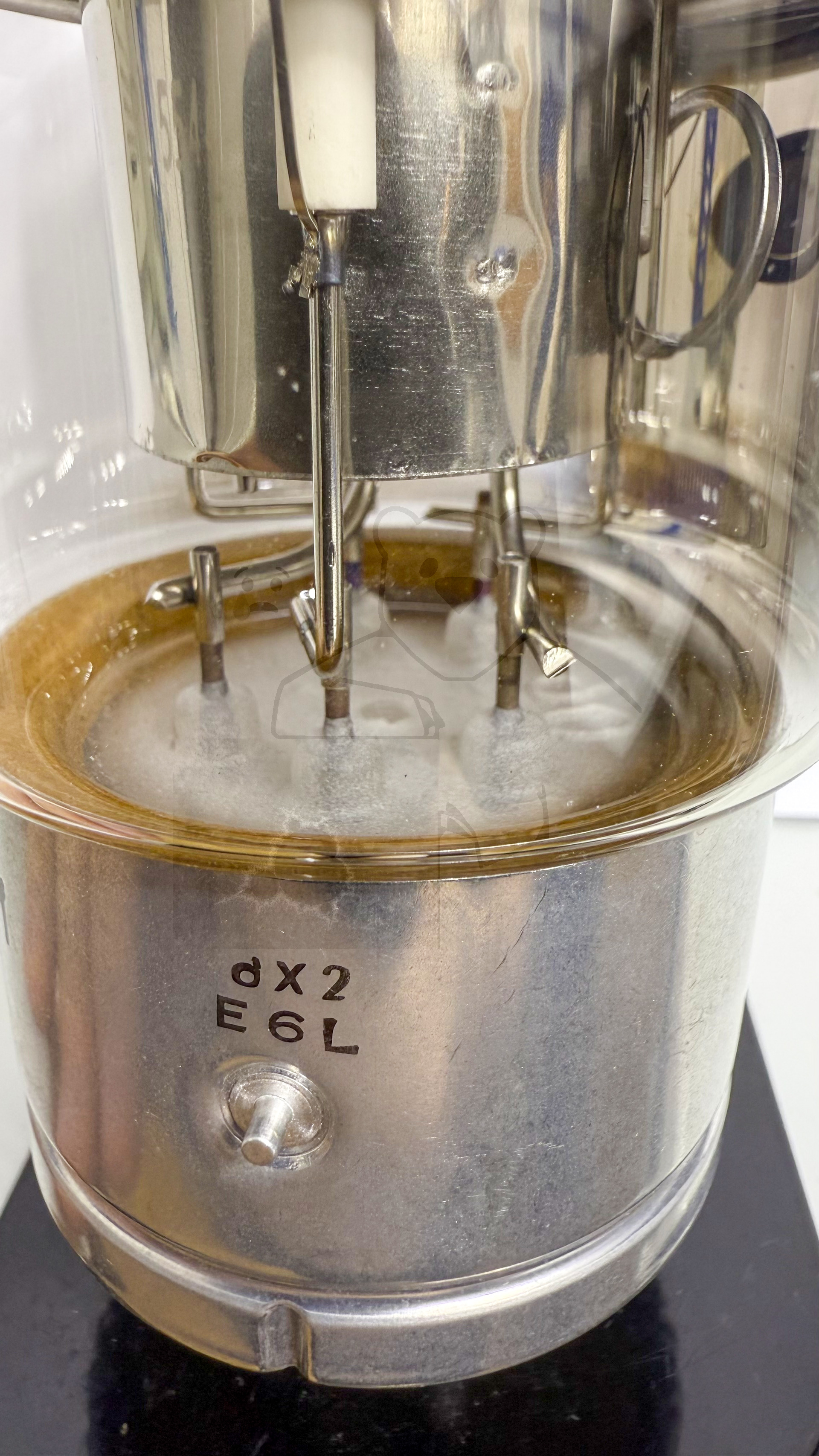

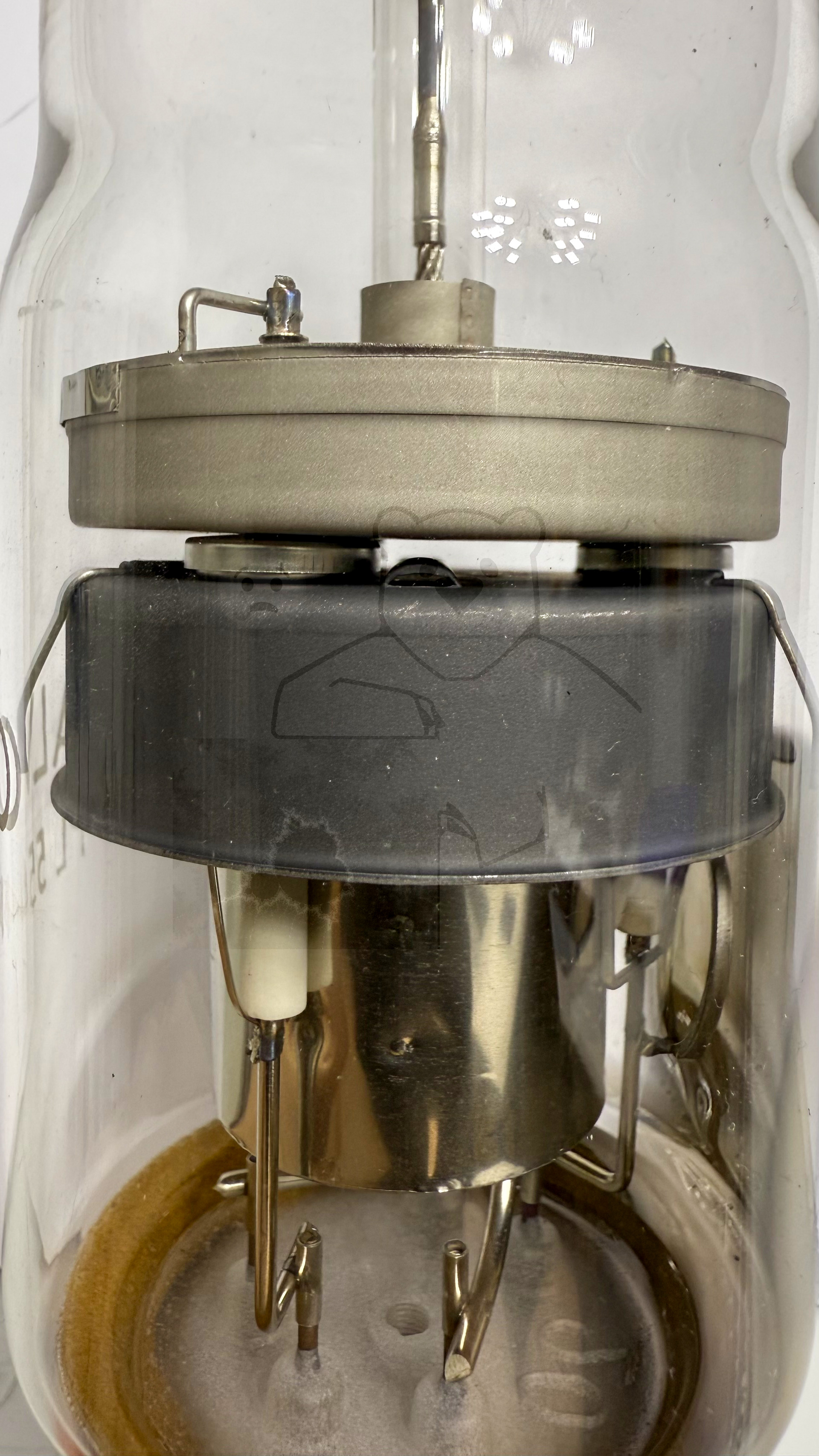

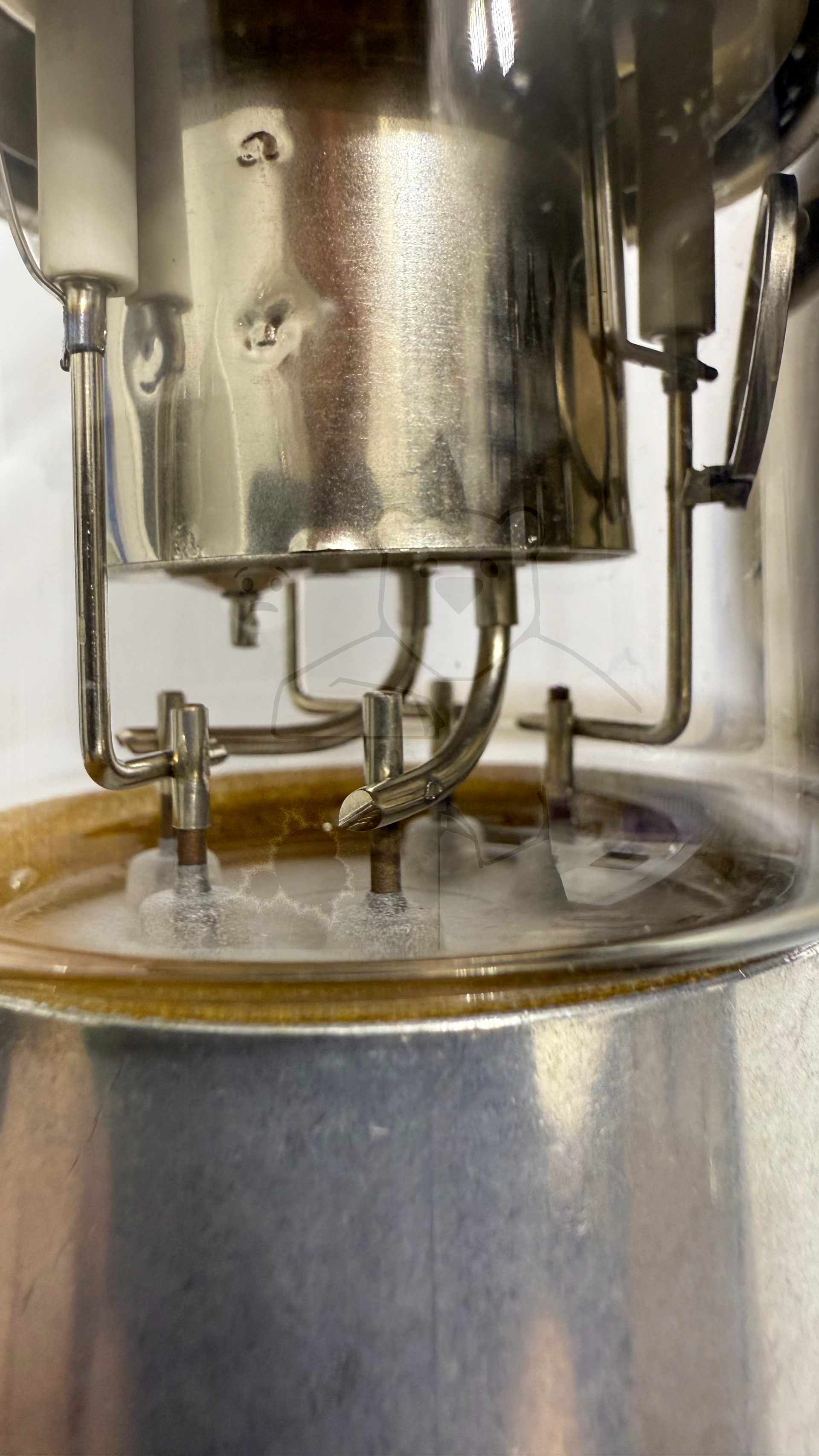

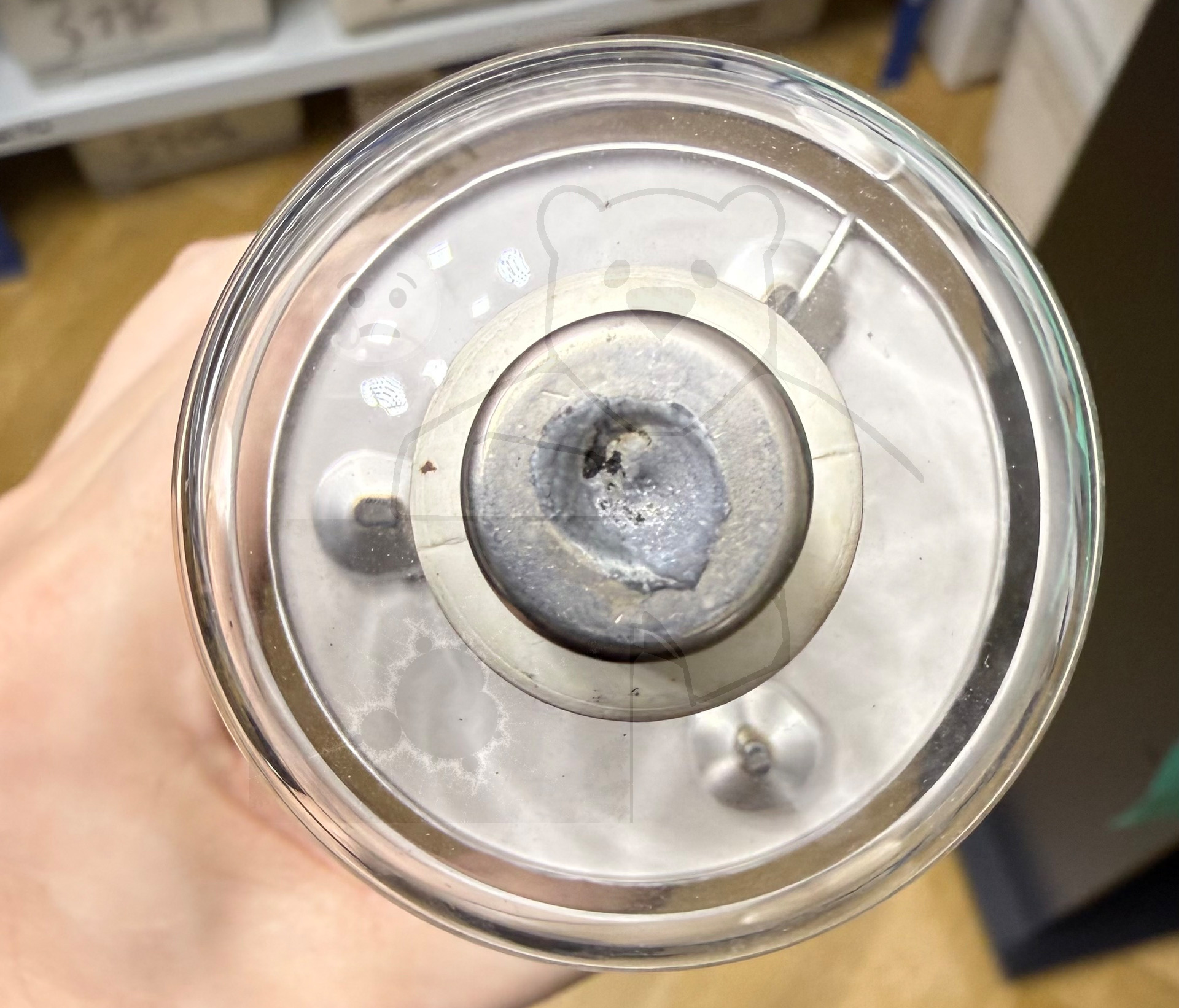

🔎 Beschreibung der Röhre: PL5544 Inventarnummer: 03219

Name	→ PL5544
Vergleichsname	5544
Hersteller	→ Valvo
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	12
Art der Heizung	Direkt

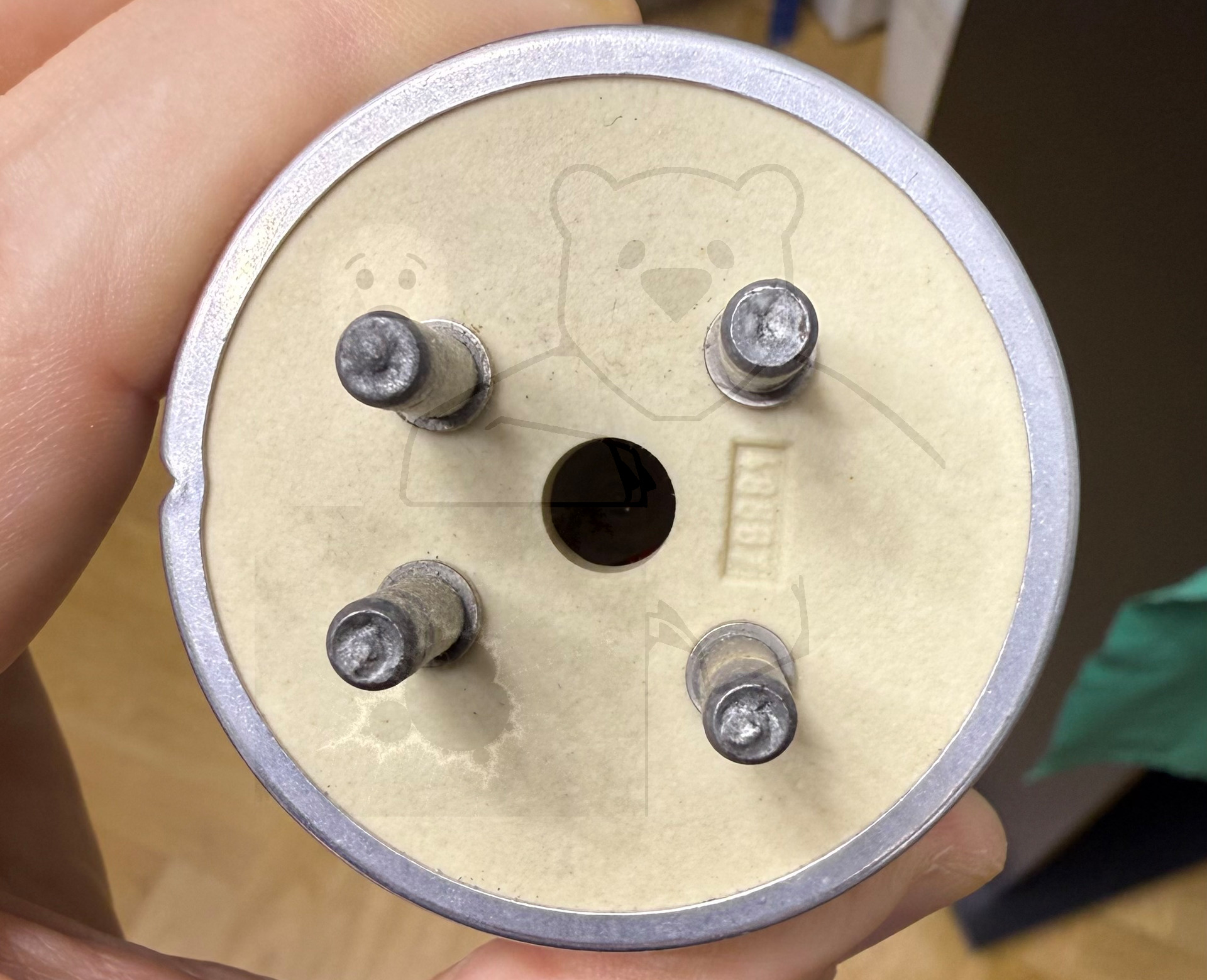

Röhren mit Sockel	→ Informationen zum Sockel: USA, Super Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Super Jumbo, 4pol. Bayonet
Informationen Röhrentyp	Röhre arbeitet mit Xenonfüllung
Informationen	Röhre arbeitet mit Xenonfüllung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S100

🔎 Beschreibung der Systeme für die Röhre: PL5544

	System 1
Kathode	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL5544

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PL5544
Datenblatt PL5544 Philips [www.tubedata.info].pdf (96 kB)
Pruefkarte PL5544 ASG5544 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
