🔎 Beschreibung der Röhre: PL504 Inventarnummer: 03070
| Name | → PL504 |
| Vergleichsname | 27F12 |
| Hersteller | → Unbekannter Hersteller |
| Heizspannung (Volt) | 27 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Anodenkappe fehlt, Drahtdurchführung intakt |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S42b |
🔎 Beschreibung der Systeme für die Röhre: PL504
| System 1 | |
| Kathode | 3, 8 |
| Gitter 1 | 1, 2 |
| Gitter 2 | 6, 7 |
| Gitter 3 | 3, 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PL504
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PL504
Datenblatt PL504 Philips [www.tubedata.info].pdf (275 kB)
Datenblatt PL504 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (2927 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PL504

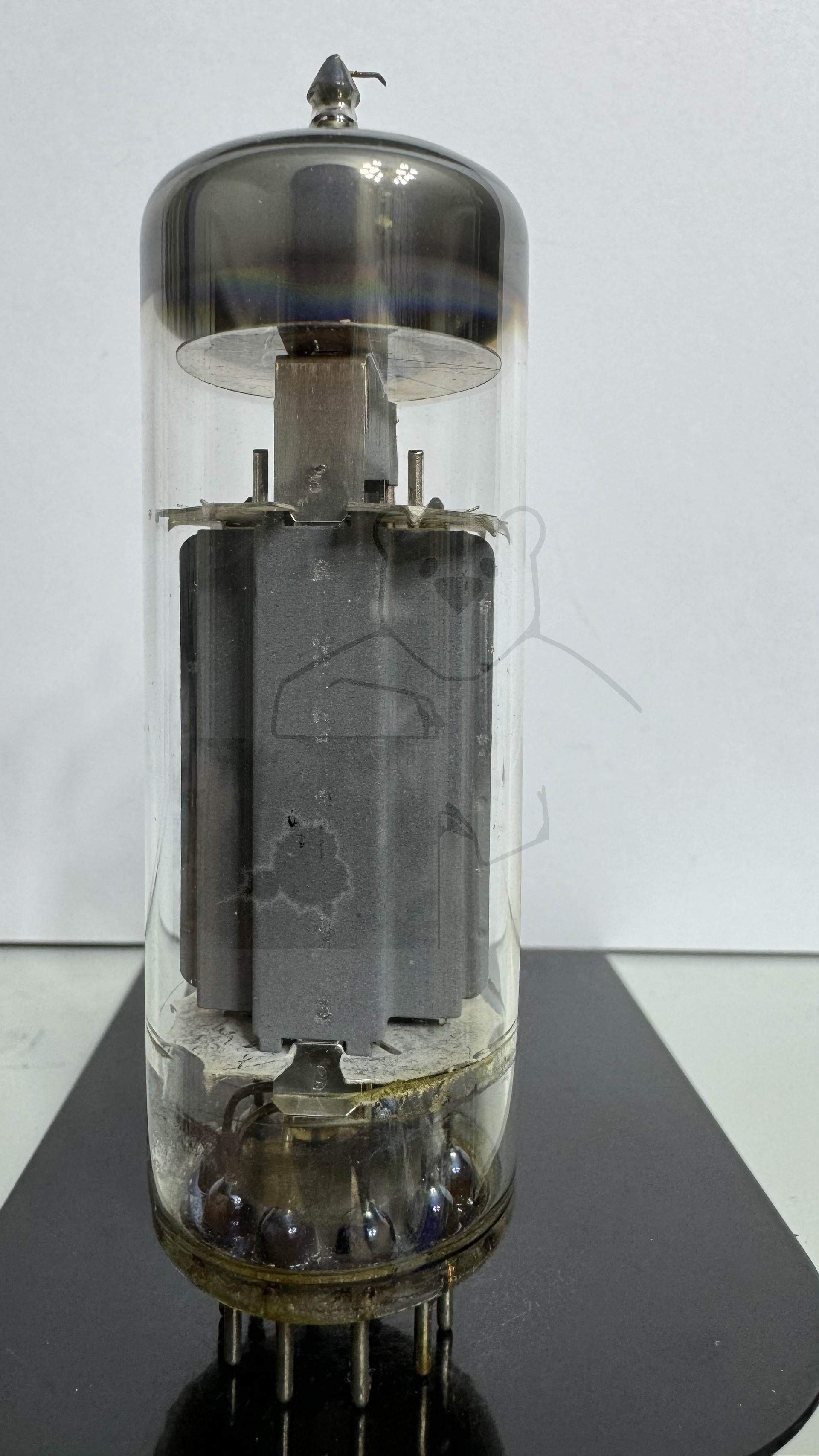

Röhre PL504 #3070 Bild 1
