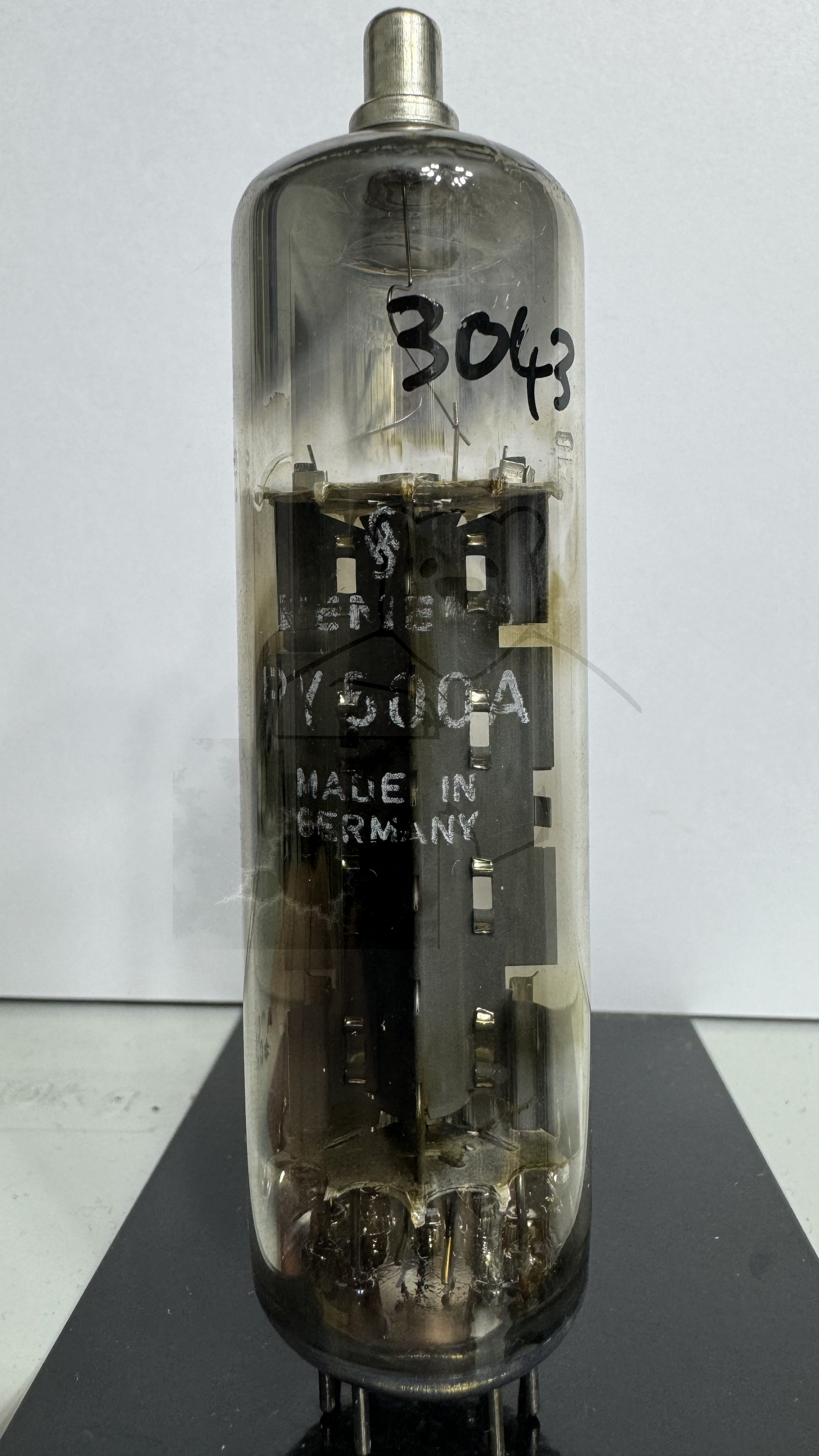

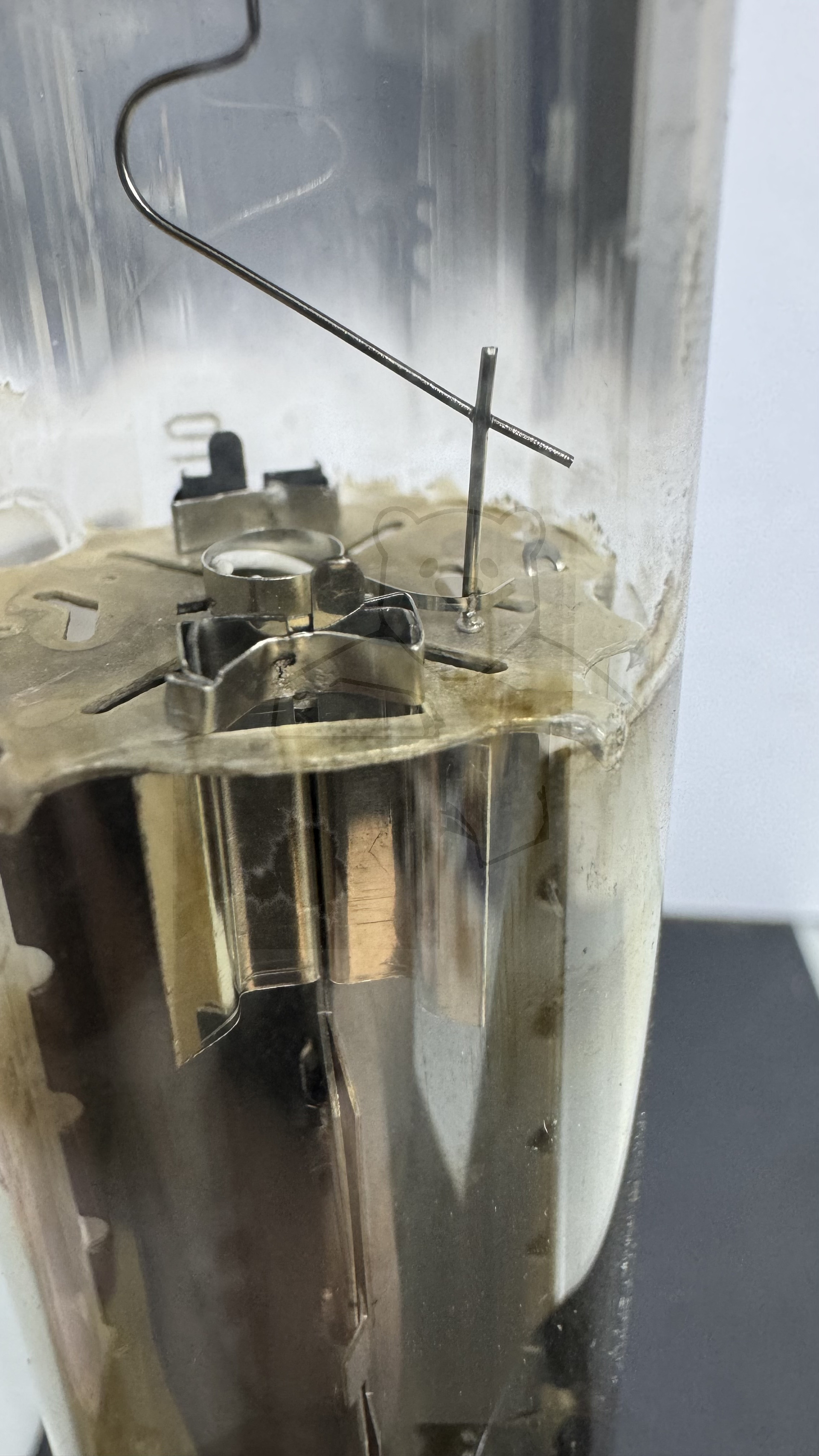

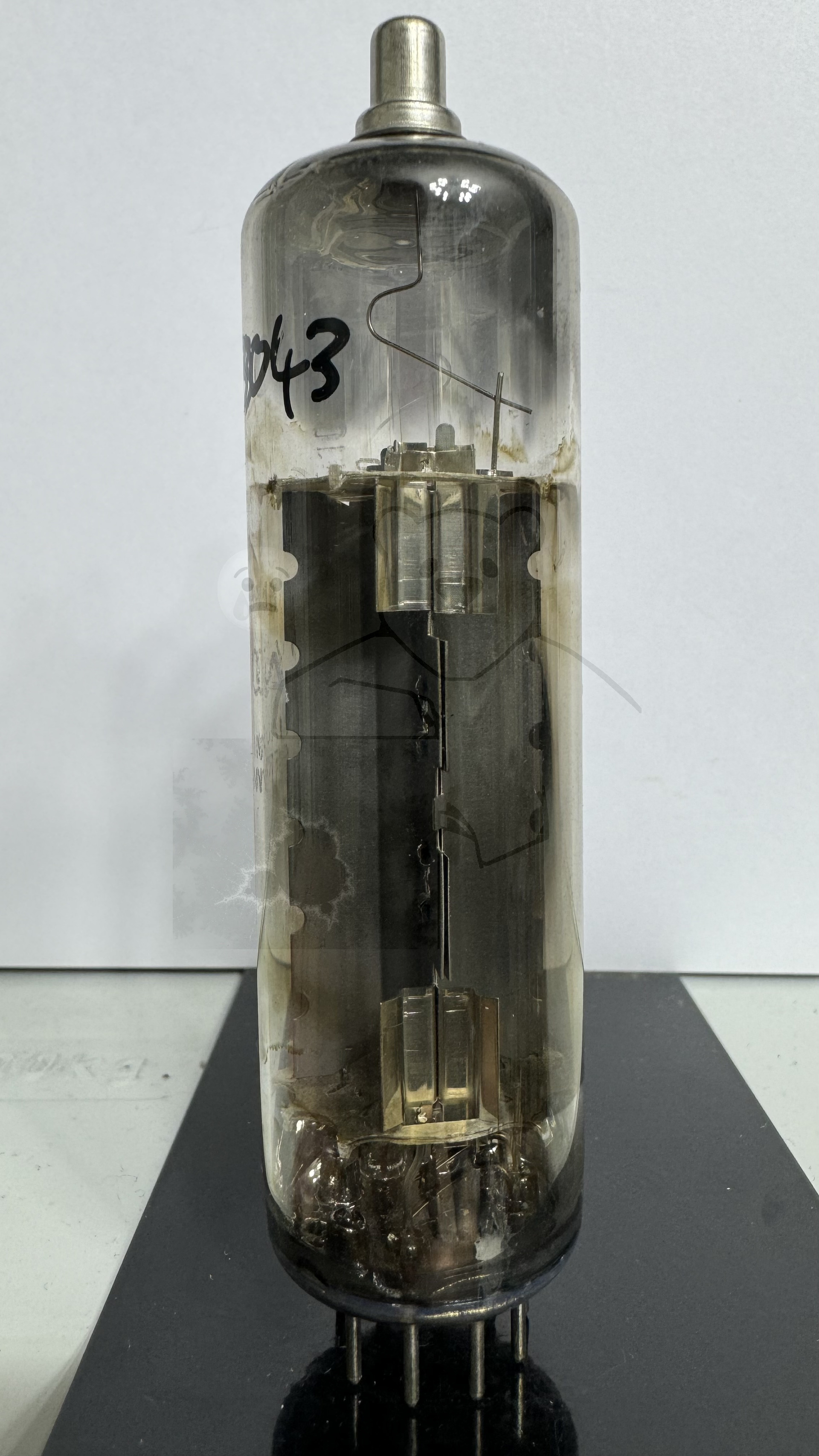

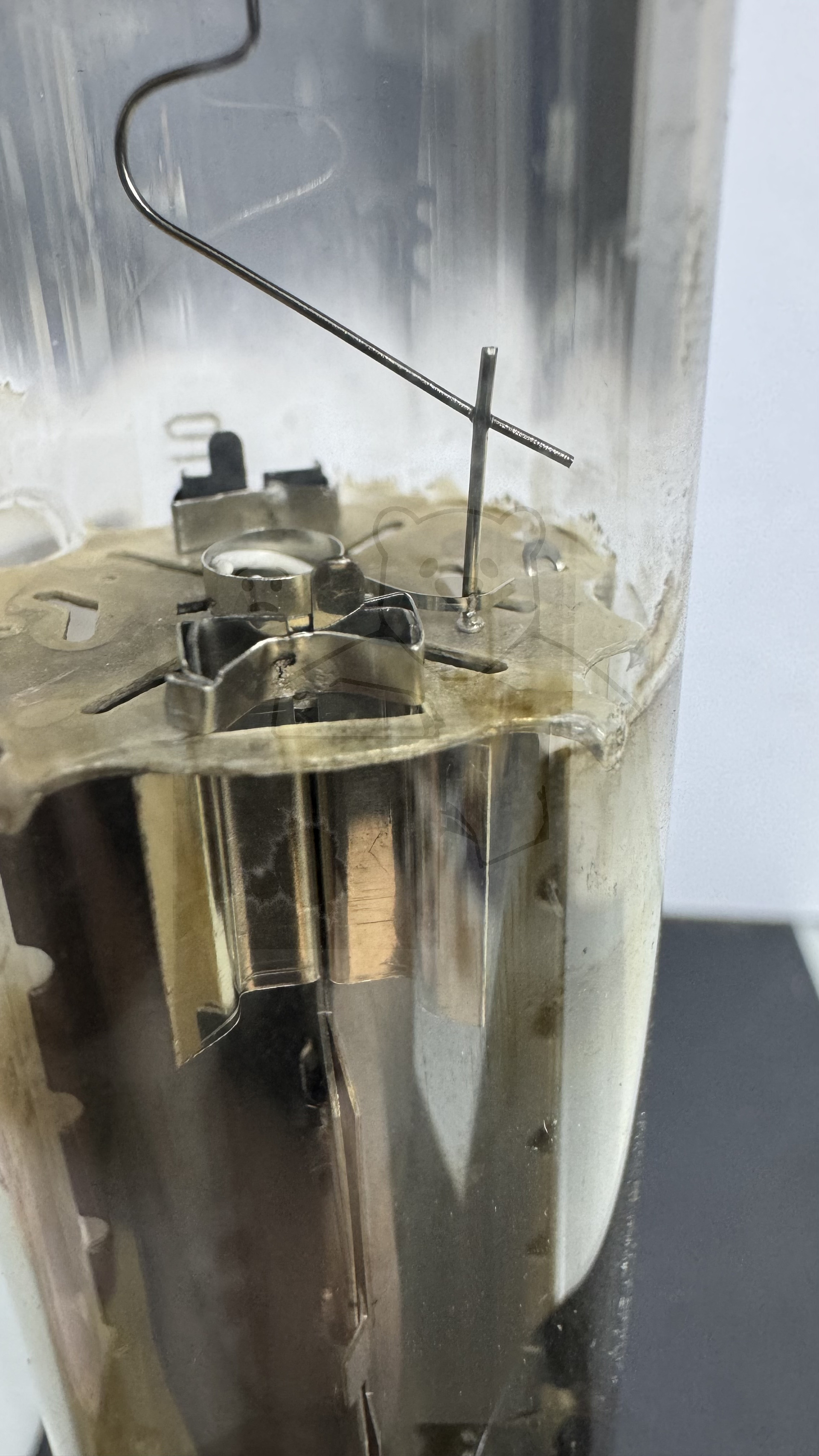

Daten und Bilder der Röhre: PY500A

🔎 Beschreibung der Röhre: PY500A Inventarnummer: 03043

Name	→ PY500A 📺 Mit Video
Vergleichsname	42EC4
Hersteller	→ Siemens
Heizspannung (Volt)	42
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	A?? ±DH
Serien Nummer

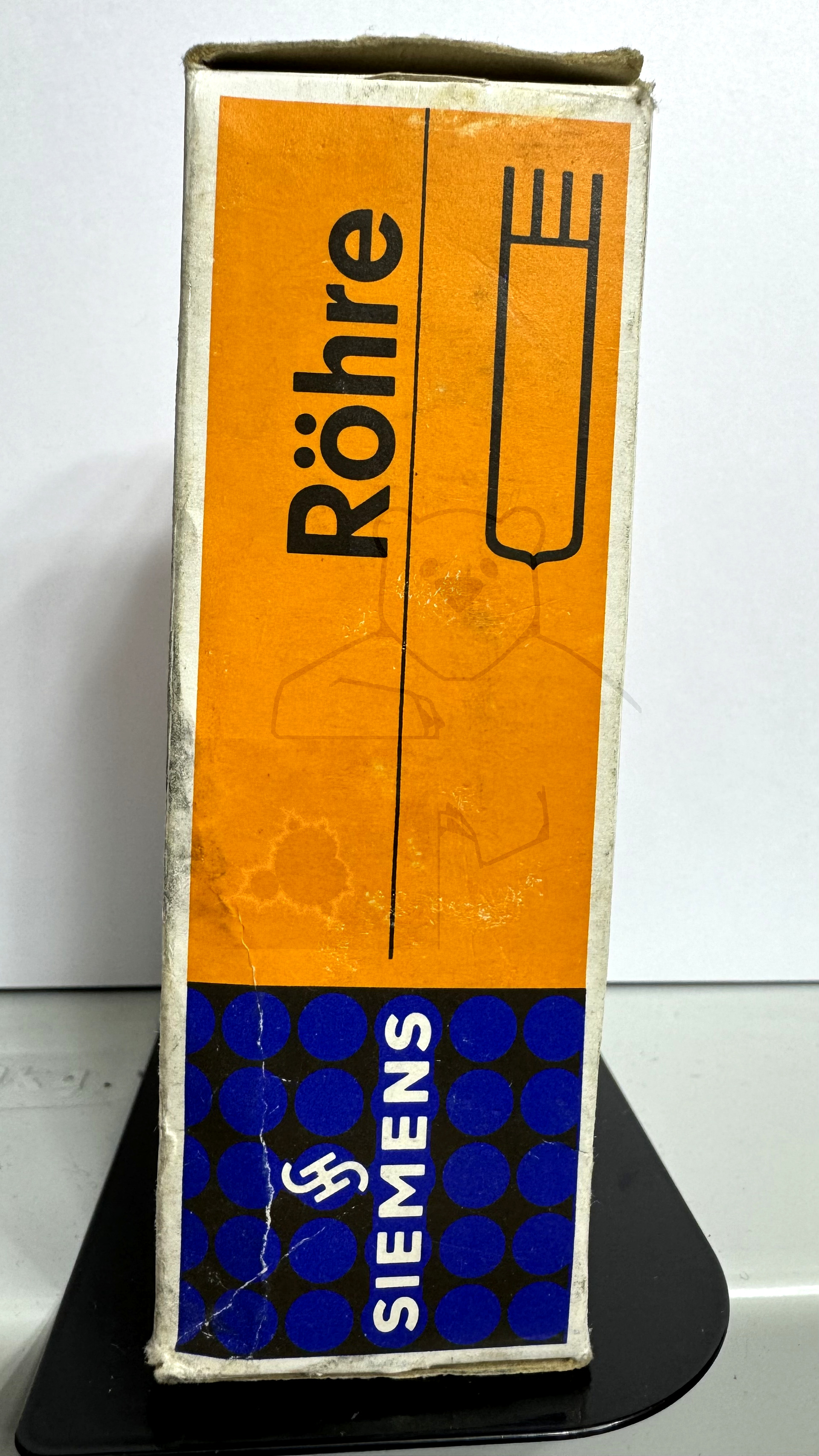

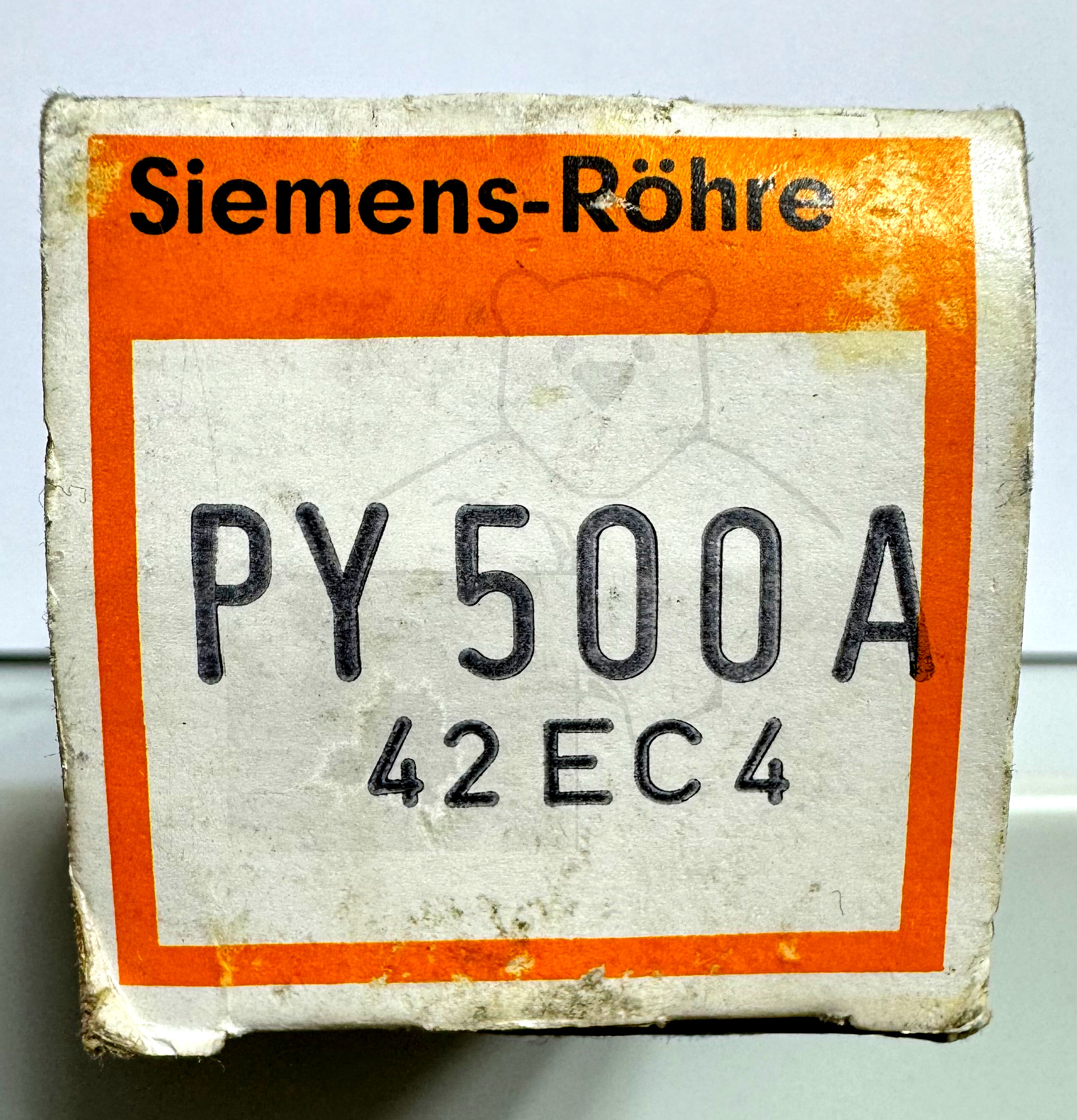

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: PY500A

	System 1
Kathode	Kappe
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 7, 8
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Boosterdiode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PY500A

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu PY500A

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/BudqO2SqyFo (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: PY500A
Datenblatt PY500A Philips [www.tubedata.info].pdf (69 kB)
Datenblatt PY500A Telefunken [www.tubedata.info].pdf (115 kB)
Datenblatt PY500A Valvo.pdf (47 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
