đ Beschreibung der Röhre: 5678 Inventarnummer: 03016
| Name | â 5678 |
| Vergleichsname | DF60 |
| Hersteller | â Lorenz |
| Heizspannung (Volt) | 1,25 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Subminiatur (Flach), 5pol. â Liste aller Röhren mit: Subminiatur (Flach), 5pol. |
| Informationen Röhrentyp | Das Schirmgitter ist zweigeteilt. Eine Seite liegt auf f- (Draht 3) mit dem Kathodenpotential, die andere Seite liegt auf f+ (Draht 5) Bei den Telefunkten-Typen gibt es einen zusĂ€tzlichen Anschluss fĂŒr die Schirmung der Röhre welcher mit der ĂuĂeren Abschirmung der Röhre verbunden ist. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S98a |
đ Beschreibung der Systeme fĂŒr die Röhre: 5678
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 4 |
| Gitter 2 | 2 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 5 |
| Abschirmung | 0 (Nur bei Telefunken) |
| Funktion | â Hochfrequenzverstaerker, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 5678
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: 5678
Anwendung 5678 Telefunken.pdf (53 kB)
Datenblatt 5678 Mazda Belvu [www.tubedata.info].pdf (344 kB)
Datenblatt 5678 Philips.pdf (46 kB)
Datenblatt 5678 Raytheon.pdf (507 kB)
Datenblatt 5678 Telefunken.pdf (74 kB)
Datenblatt 5678 Tung-Sol [www.tubedata.info].pdf (157 kB)
Pruefkarte 5678 CK5678 CV2254 DF60 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 5678

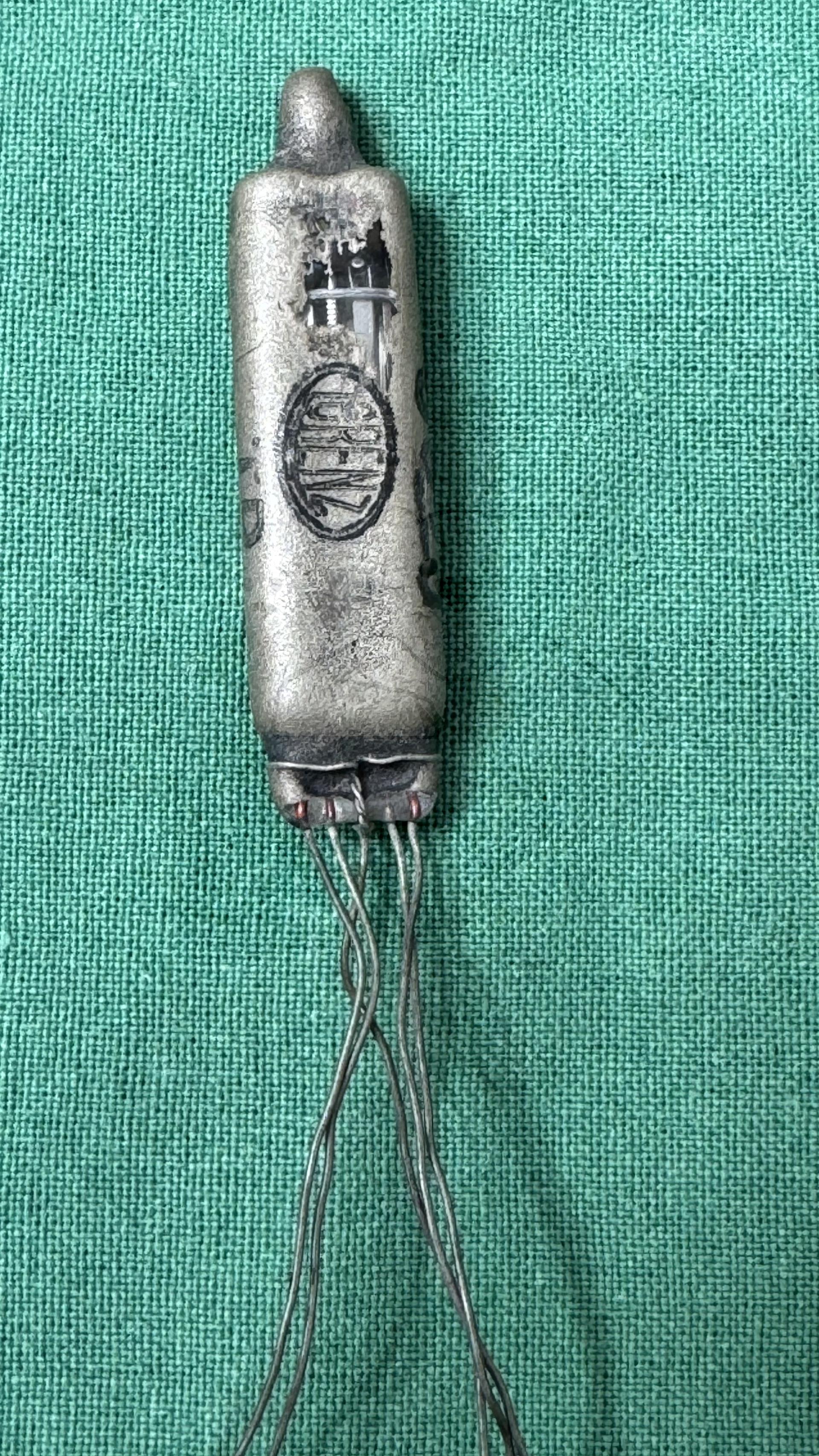

Röhre 5678 #3016 Bild 1

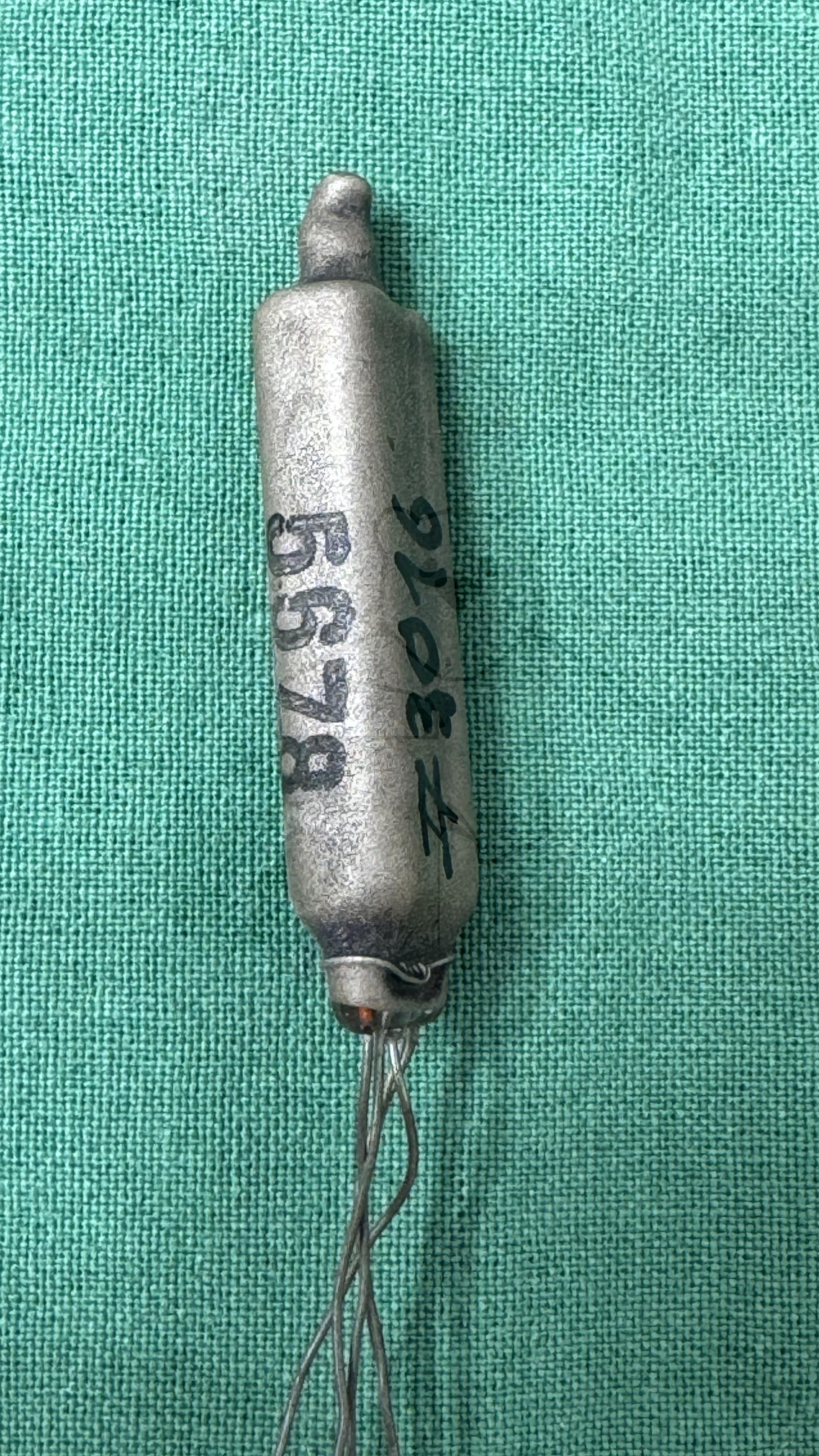

Röhre 5678 #3016 Bild 2

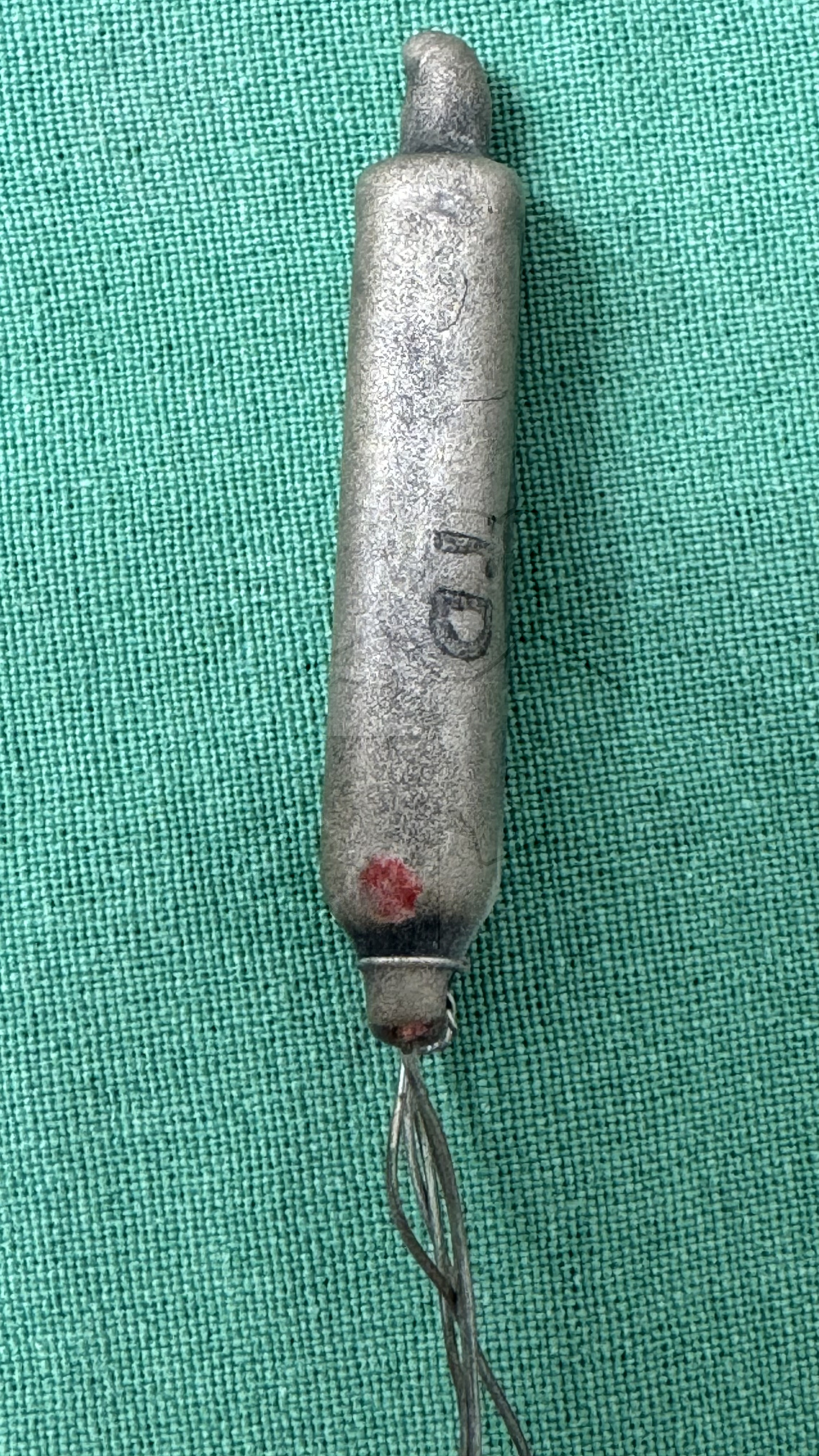

Röhre 5678 #3016 Bild 3
