🔎 Beschreibung der Röhre: 6BN6 Inventarnummer: 02710
| Name | → 6BN6 |
| Vergleichsname | 6А3П |
| Hersteller | → RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | BY |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S1 |
🔎 Beschreibung der Systeme für die Röhre: 6BN6
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 2 |
| Gitter 2 | 5 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 1 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6BN6
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 6BN6
Datenblatt 6BN6 General Electric.pdf (506 kB)
Datenblatt 6BN6 RCA [www.tubedata.info].pdf (350 kB)
Datenblatt 6BN6 Tung-Sol [www.tubedata.info].pdf (119 kB)
Pruefkarte 6BN6 - Funke W19 Roehrenpruefer.pdf (144 kB)
Pruefkarte 6BN6 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6BN6

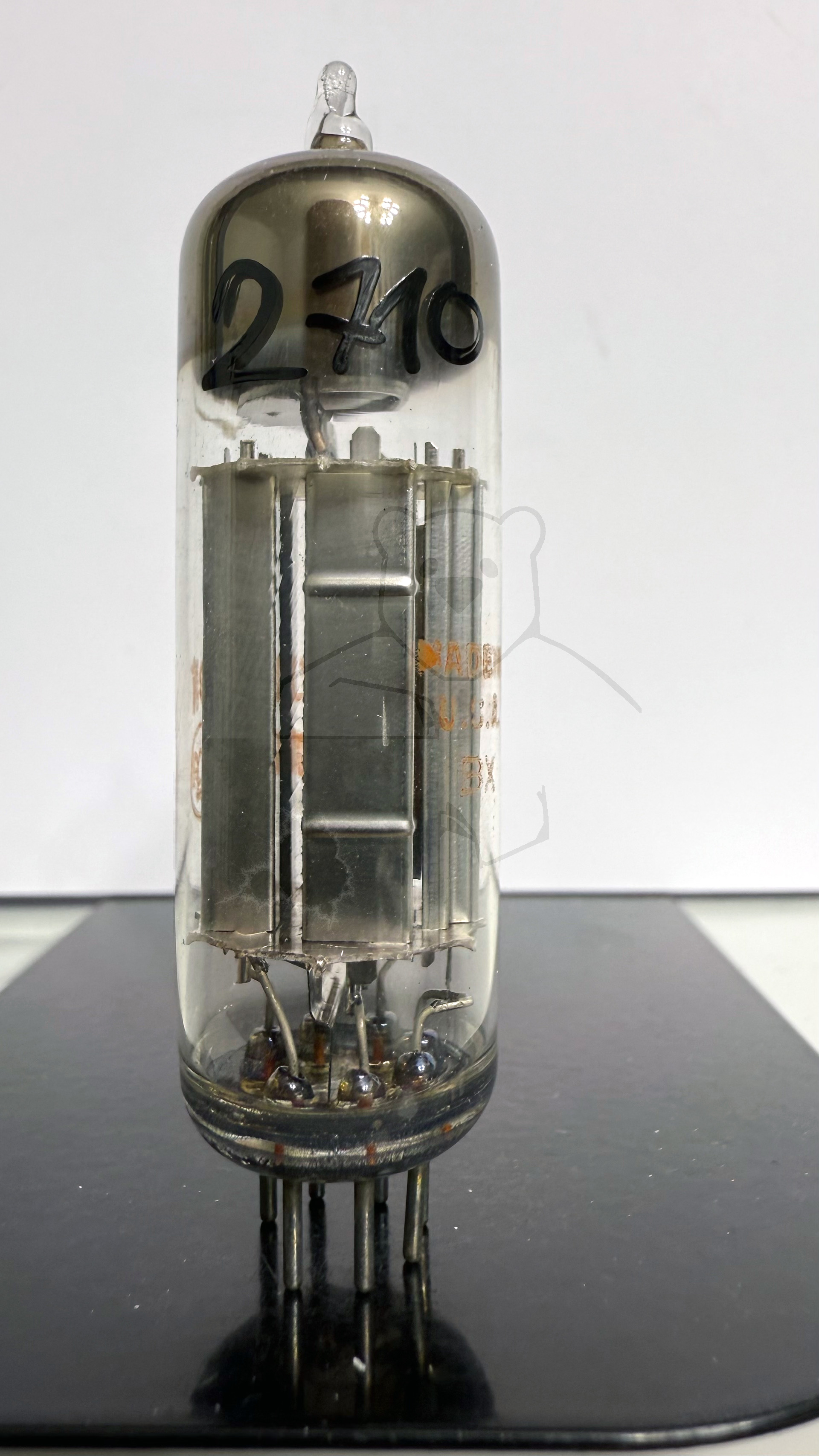

Röhre 6BN6 #2710 Bild 1
