Daten und Bilder der Röhre: 5687

🔎 Beschreibung der Röhre: 5687 Inventarnummer: 02144

Name	→ 5687
Vergleichsname	CV2578
Hersteller	→ RCA
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,9 oder 0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S20

🔎 Beschreibung der Systeme für die Röhre: 5687

	System 1	System 2
Kathode	6	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 8	4, 5 - Mittelanzapfung auf Stift 8
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5687

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 5687
Datenblatt 5687 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (5320 kB)
Datenblatt 5687 General Electric.pdf (316 kB)
Datenblatt 5687 RCA [www.tubedata.info].pdf (69 kB)
Datenblatt 5687 Tung-Sol [www.tubedata.info].pdf (191 kB)
Datenblatt 5687WA Raytheon.pdf (831 kB)
Datenblatt 5687WA Tung-Sol.pdf (310 kB)
Datenblatt 5687WB Millitary Specification.pdf (708 kB)
Pruefkarte 5687 CV2578 - Neuberger RPM370 Roehrenmessgeraet.pdf (256 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 5687

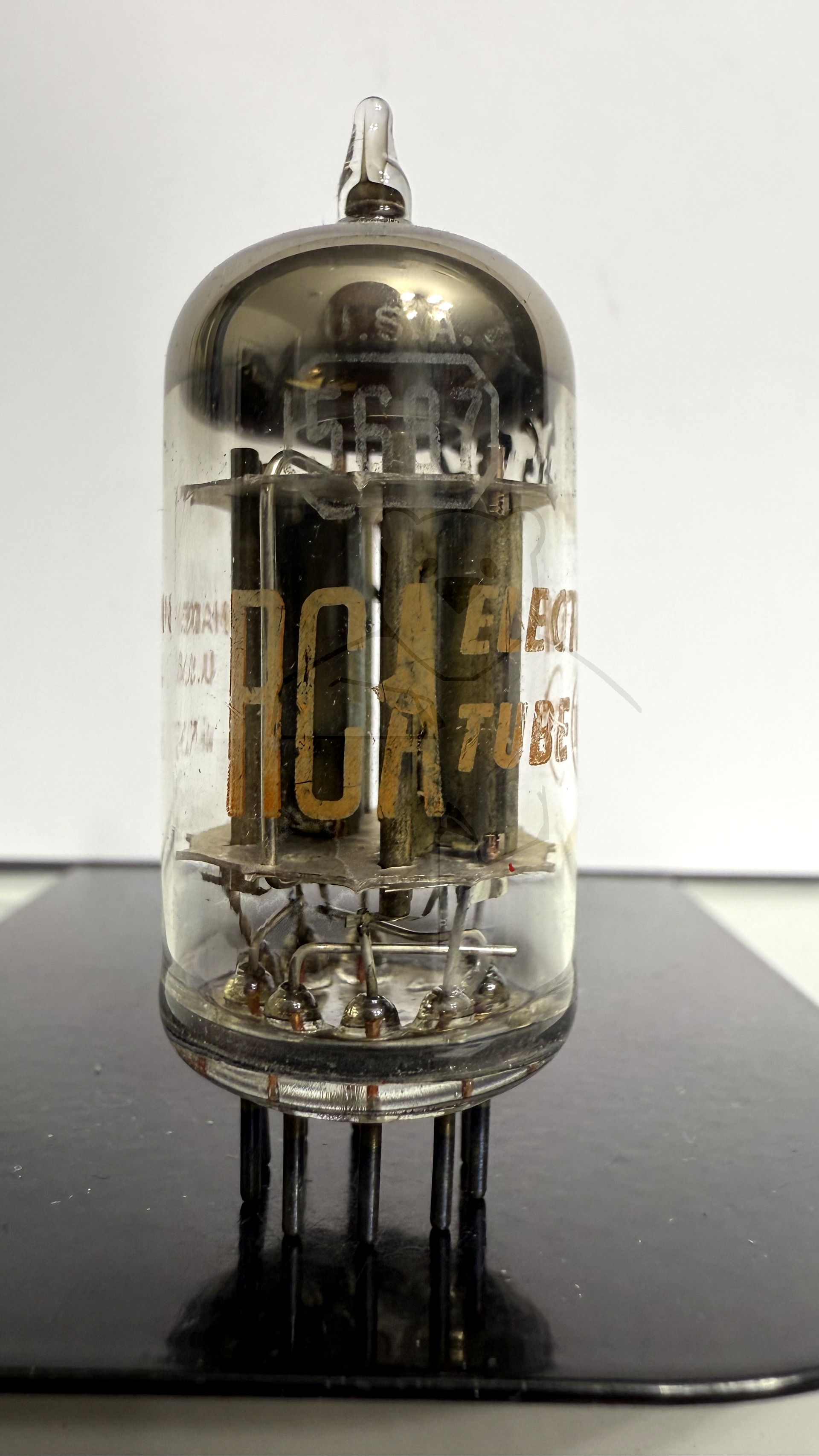

Röhre 5687 #2144 Bild 1
