đ Beschreibung der Röhre: EF86 Inventarnummer: 01998
| Name | â EF86 |
| Vergleichsname | 6CF8 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S18 |
đ Beschreibung der Systeme fĂŒr die Röhre: EF86
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 9 |
| Gitter 2 | 1 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 7 |
| Funktion | â Niederfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF86
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EF86
Datenblatt EF86 La Radiotechnique [www.tubedata.info].pdf (91 kB)
Datenblatt EF86 Lamina [www.tubedata.info].pdf (2648 kB)
Datenblatt EF86 Mazda Belvu [www.tubedata.info].pdf (640 kB)
Datenblatt EF86 Philips Version 1.pdf (326 kB)
Datenblatt EF86 Philips Version 2 [www.tubedata.info].pdf (93 kB)
Datenblatt EF86 Svetlana.pdf (93 kB)
Datenblatt EF86 Telefunken.pdf (174 kB)
Pruefkarte EF86 - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte EF86 CV2901 Z729 6267 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF86

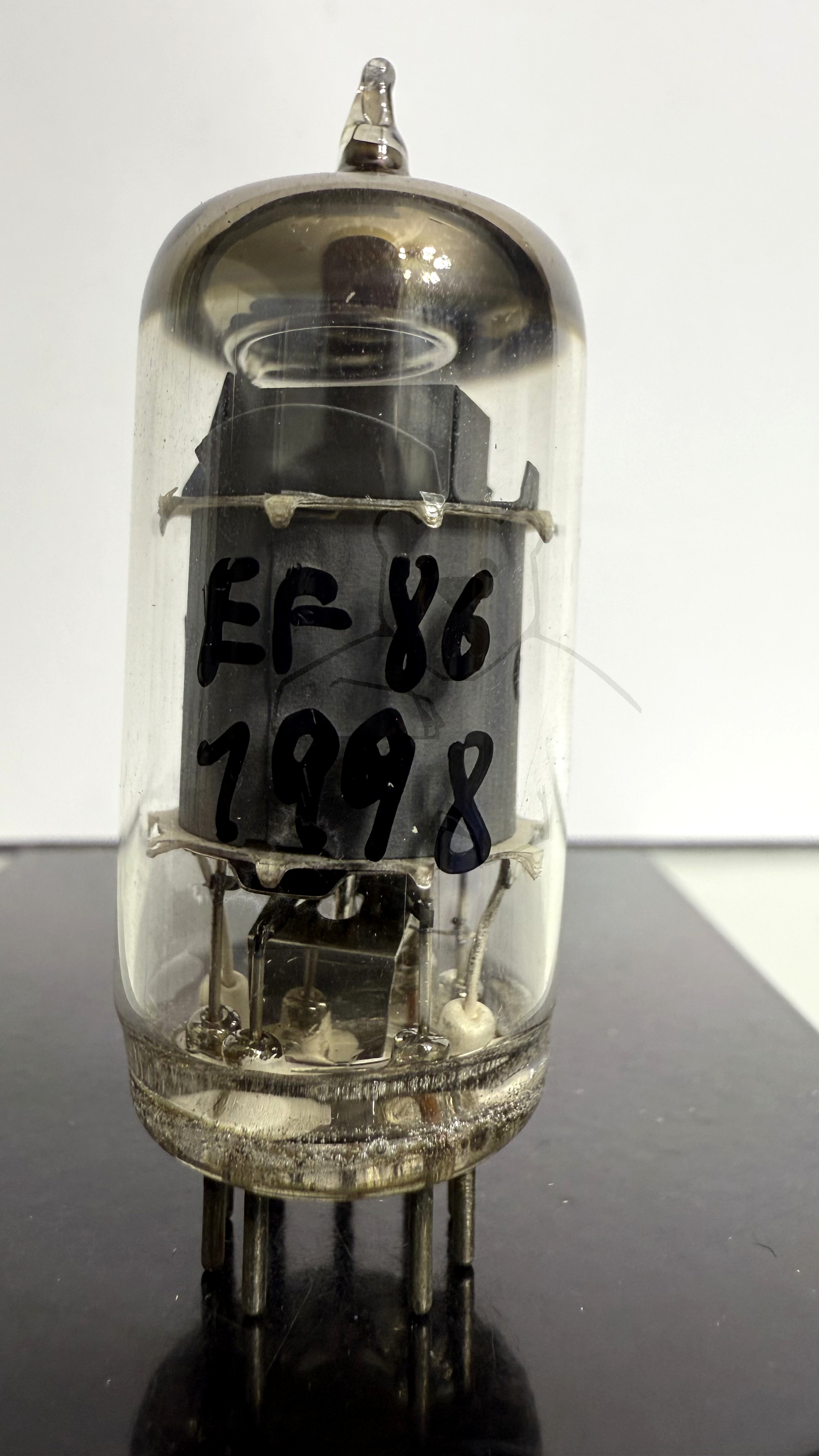

Röhre EF86 #1998 Bild 1
