đ Beschreibung der Röhre: 6AN8 Inventarnummer: 01979
| Name | â 6AN8 |
| Vergleichsname | |
| Hersteller | â Sylvania |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S19 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6AN8
| System 1 | System 2 | |
| Kathode | 3 | 9 |
| Gitter 1 | 2 | 8 |
| Gitter 2 | 7 | |
| Gitter 3 | 9 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 9 | 9 |
| Funktion | â Bildsynchronisation |
â Bildsignal, Verstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6AN8
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 6AN8
Datenblatt 6AN8 China [www.tubedata.info].pdf (187 kB)
Datenblatt 6AN8 Sylvania Version 1.pdf (194 kB)
Datenblatt 6AN8 Sylvania Version 2.pdf (484 kB)
Datenblatt 6AN8 Tung-Sol [www.tubedata.info].pdf (75 kB)
Datenblatt 6AN8A RCA [www.tubedata.info].pdf (318 kB)
Datenblatt 6AN8A Tung-Sol [www.tubedata.info].pdf (246 kB)
Pruefkarte 6AN8 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
Pruefkarte 6AN8 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6AN8

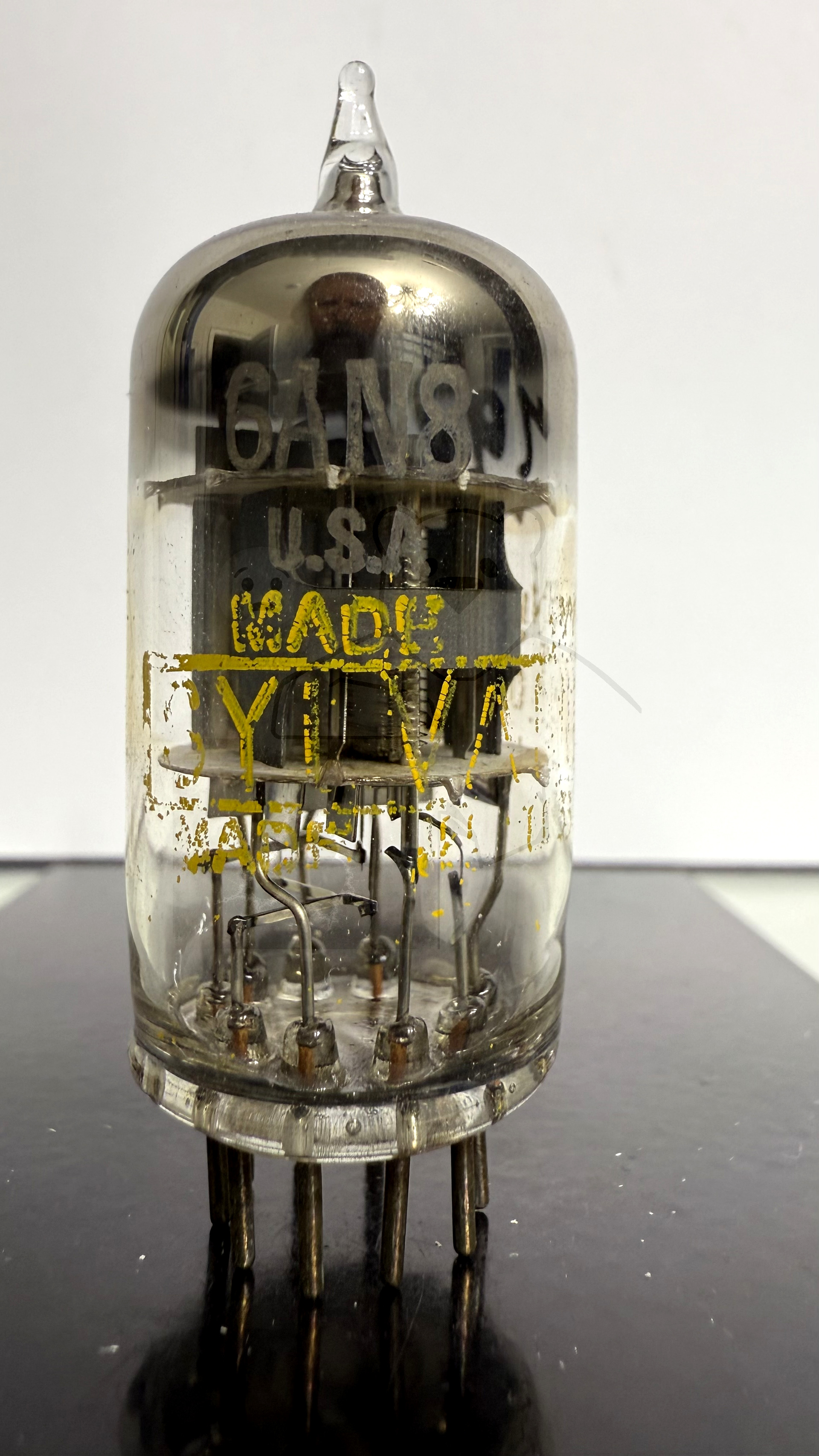

Röhre 6AN8 #1979 Bild 1
