🔎 Beschreibung der Röhre: ECC88 Inventarnummer: 01905
| Name | → ECC88 📺 Mit Video |
| Vergleichsname | 6DJ8 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,365 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | GA4 ⊿1A2 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S8 |
🔎 Beschreibung der Systeme für die Röhre: ECC88
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 9 | 9 |
| Funktion | → Hochfrequenzverstaerker, Triode |
→ Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECC88
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu ECC88
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: ECC88
Datenblatt ECC88 Lamina [www.tubedata.info].pdf (214 kB)
Datenblatt ECC88 Philips [www.tubedata.info].pdf (179 kB)
Pruefkarte ECC88 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECC88

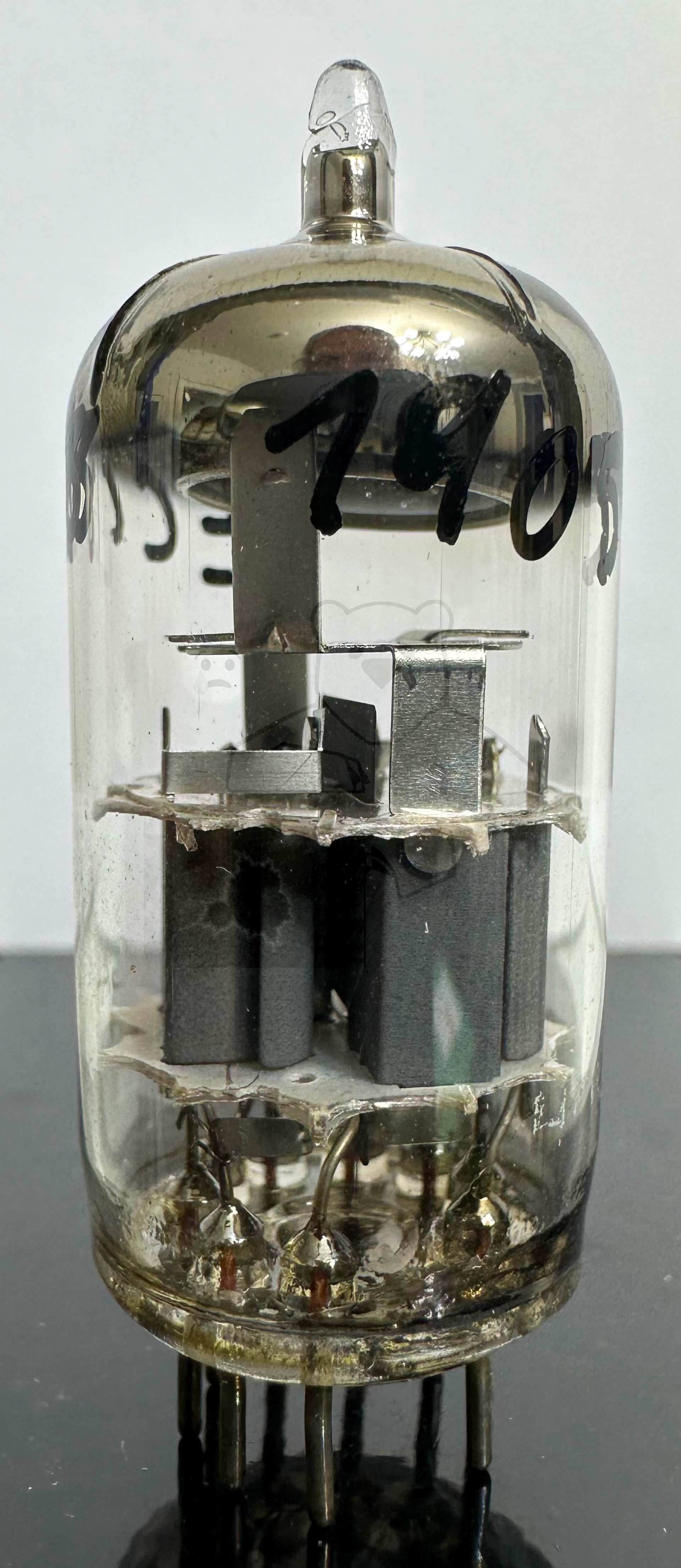

Röhre ECC88 #1905 Bild 1

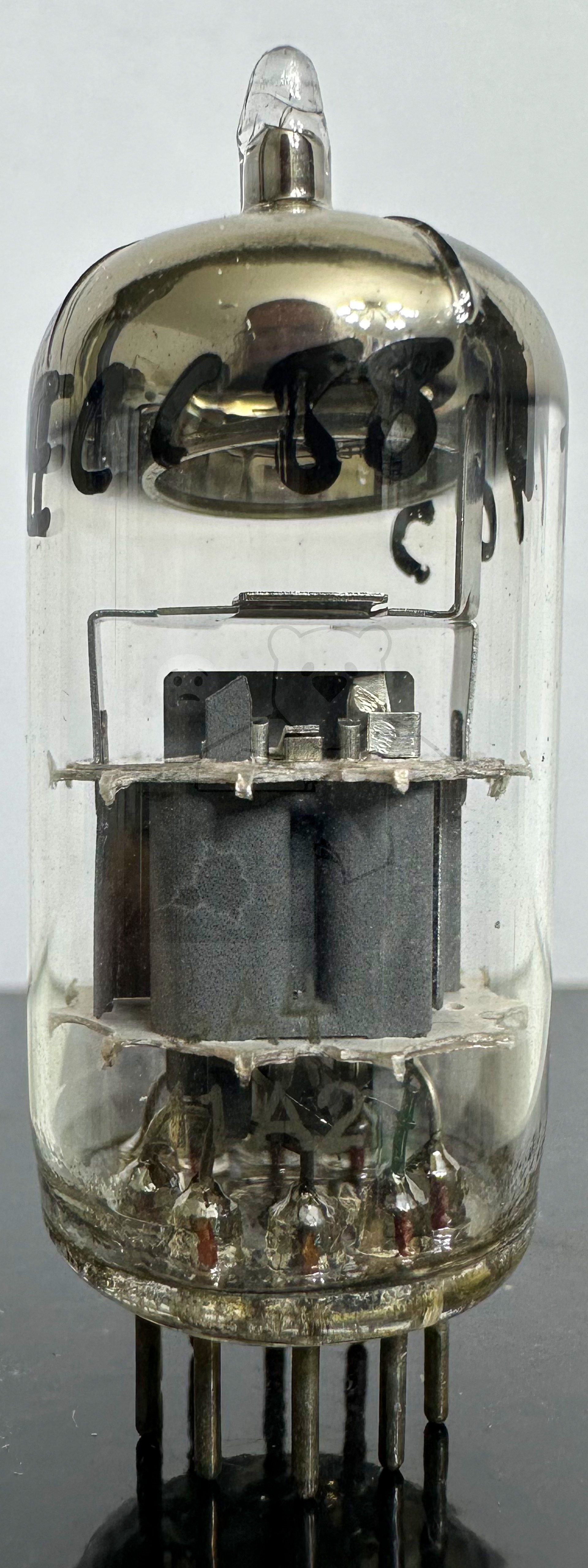

Röhre ECC88 #1905 Bild 2

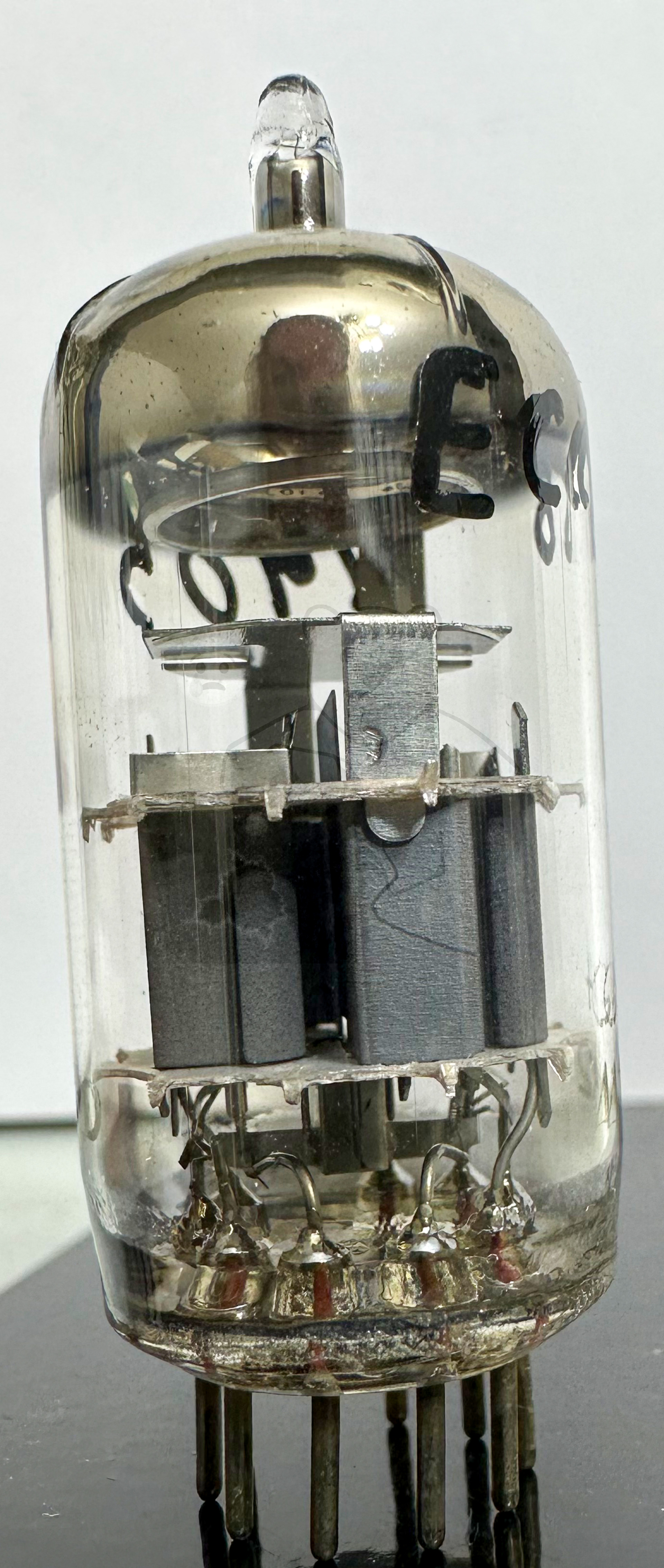

Röhre ECC88 #1905 Bild 3

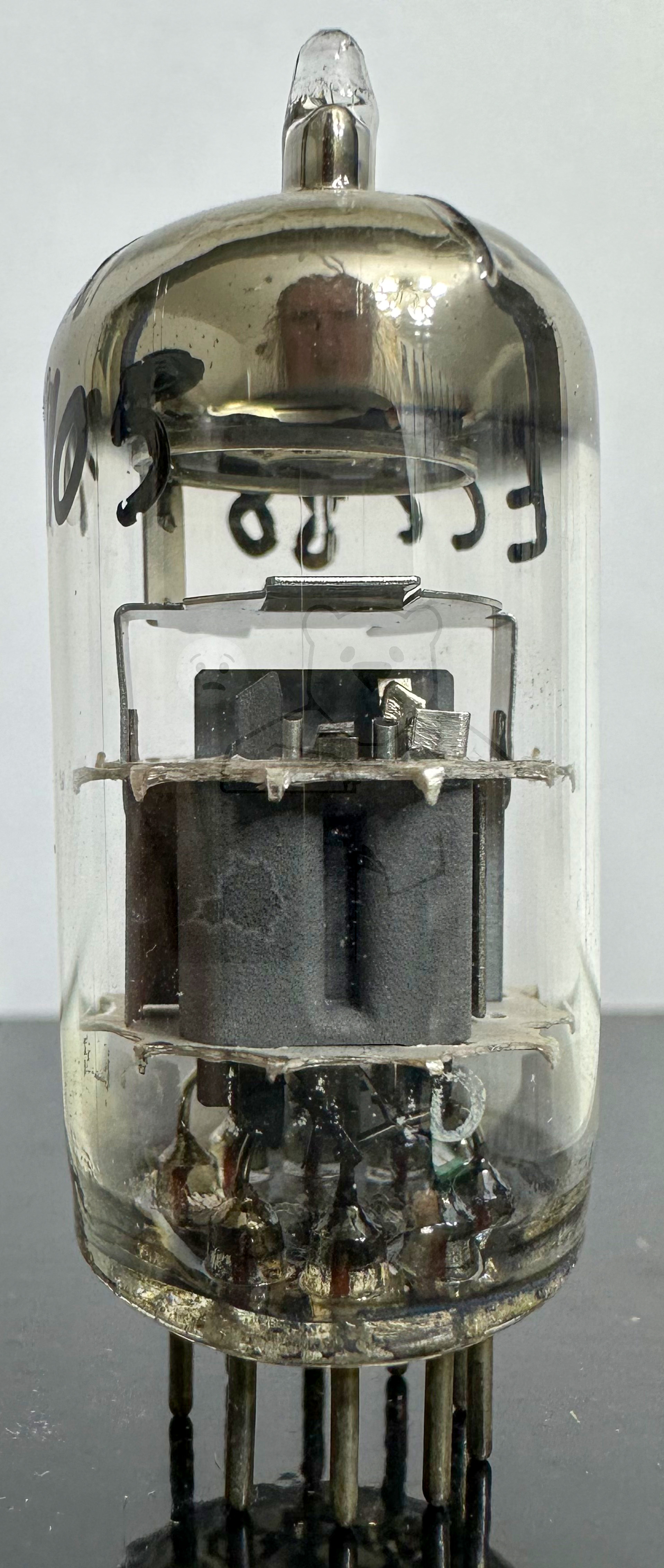

Röhre ECC88 #1905 Bild 4
