đ Beschreibung der Röhre: PCF200 Inventarnummer: 01885
| Name | â PCF200 |
| Vergleichsname | 8TP18 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 8 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Dekal, 10pol. â Liste aller Röhren mit: Dekal, 10pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | âż7H3 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S19 |
đ Beschreibung der Systeme fĂŒr die Röhre: PCF200
| System 1 | System 2 | |
| Kathode | 1 | 2 |
| Gitter 1 | 10 | 3 |
| Gitter 2 | 8 | |
| Gitter 3 | 4 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 9 | 7 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 5, 6 | 5, 6 |
| Abschirmung | 4 | 4 |
| Funktion | â Bildsynchronisation |
â Bildsignal, Verstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PCF200
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PCF200
Datenblatt PCF200 Philips [www.tubedata.info].pdf (249 kB)
Datenblatt PCF200 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (2043 kB)
Pruefkarte PCF200 Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (286 kB)
Pruefkarte PCF200 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (271 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCF200

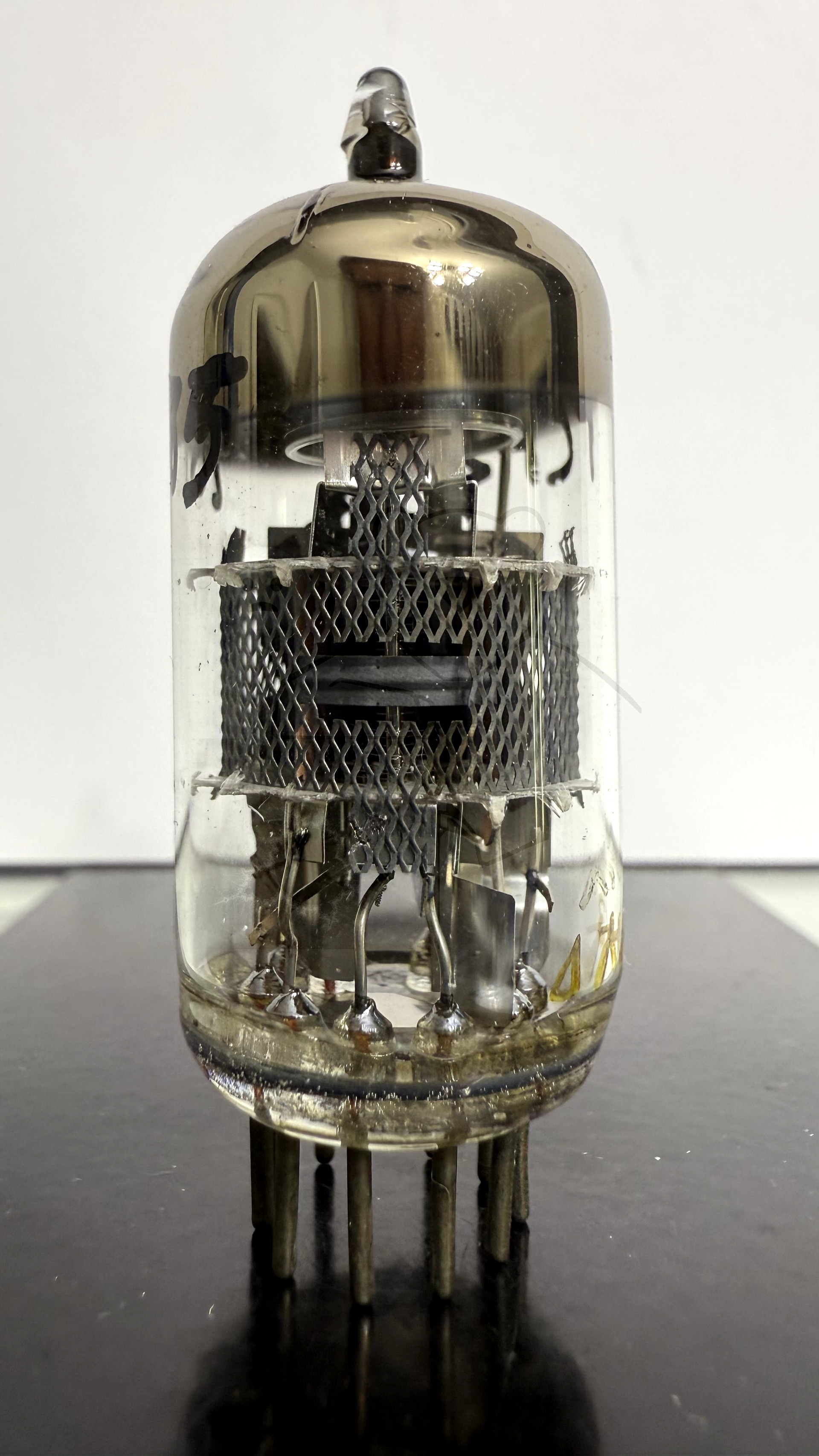

Röhre PCF200 #1885 Bild 1
