🔎 Beschreibung der Röhre: ECC40 Inventarnummer: 01647
| Name | → ECC40 📺 Mit Video |
| Vergleichsname | AA61 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | DW LCC |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S25 |
🔎 Beschreibung der Systeme für die Röhre: ECC40
| System 1 | System 2 | |
| Kathode | 4 | 7 |
| Gitter 1 | 3 | 6 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | ||
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECC40
Bildquelle: Mazda Belvu Datenblatt
🔎 YouTube Video zu ECC40
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: ECC40
Anwendung ECC40 Version 1.pdf (134 kB)
Anwendung ECC40 Version 2 [www.tubedata.info].pdf (906 kB)
Datenblatt ECC40 La Radiotechnique [www.tubedata.info].pdf (63 kB)
Datenblatt ECC40 Mazda Belvu [www.tubedata.info].pdf (235 kB)
Datenblatt ECC40 Philips [www.tubedata.info].pdf (174 kB)
Pruefkarte ECC40 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte ECC40 AA61 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECC40 AA61 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECC40

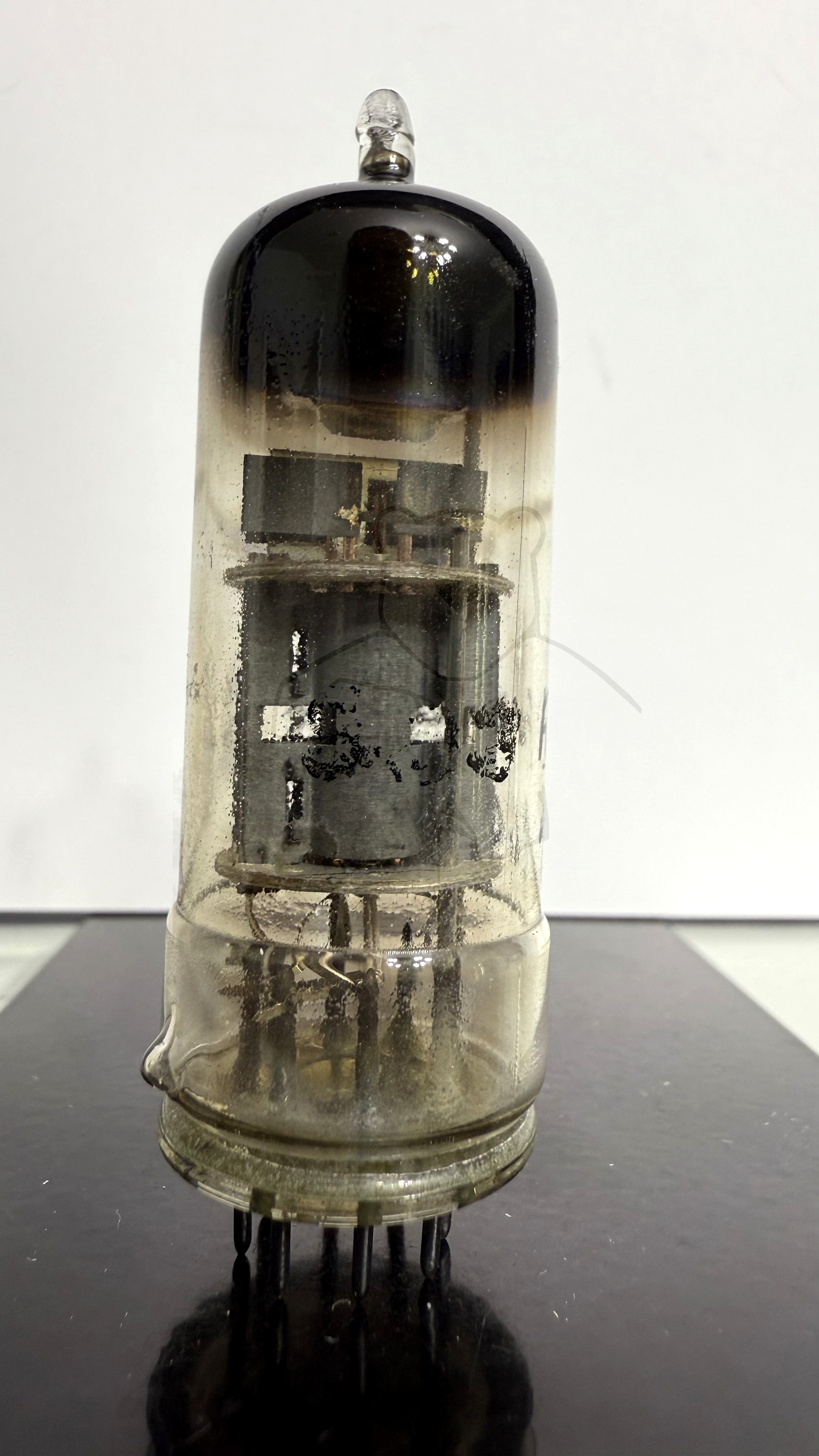

Röhre ECC40 #1647 Bild 1
