đ Beschreibung der Röhre: EF40 Inventarnummer: 01635
| Name | â EF40 |
| Vergleichsname | |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S119a |
đ Beschreibung der Systeme fĂŒr die Röhre: EF40
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 5 |
| Gitter 2 | 6 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 7 |
| Funktion | â Niederfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF40
Bildquelle: Mazda Belvu Datenblatt
đ DatenblĂ€tter zur Röhre: EF40
Anwendung EF40 [www.tubedata.info].pdf (396 kB)
Anwendung EF40 Funkschau.pdf (137 kB)
Datenblatt EF40 La Radiotechnique [www.tubedata.info].pdf (54 kB)
Datenblatt EF40 Mazda Belvu [www.tubedata.info].pdf (115 kB)
Datenblatt EF40 Philips [www.tubedata.info].pdf (145 kB)
Pruefkarte EF40 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EF40 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF40

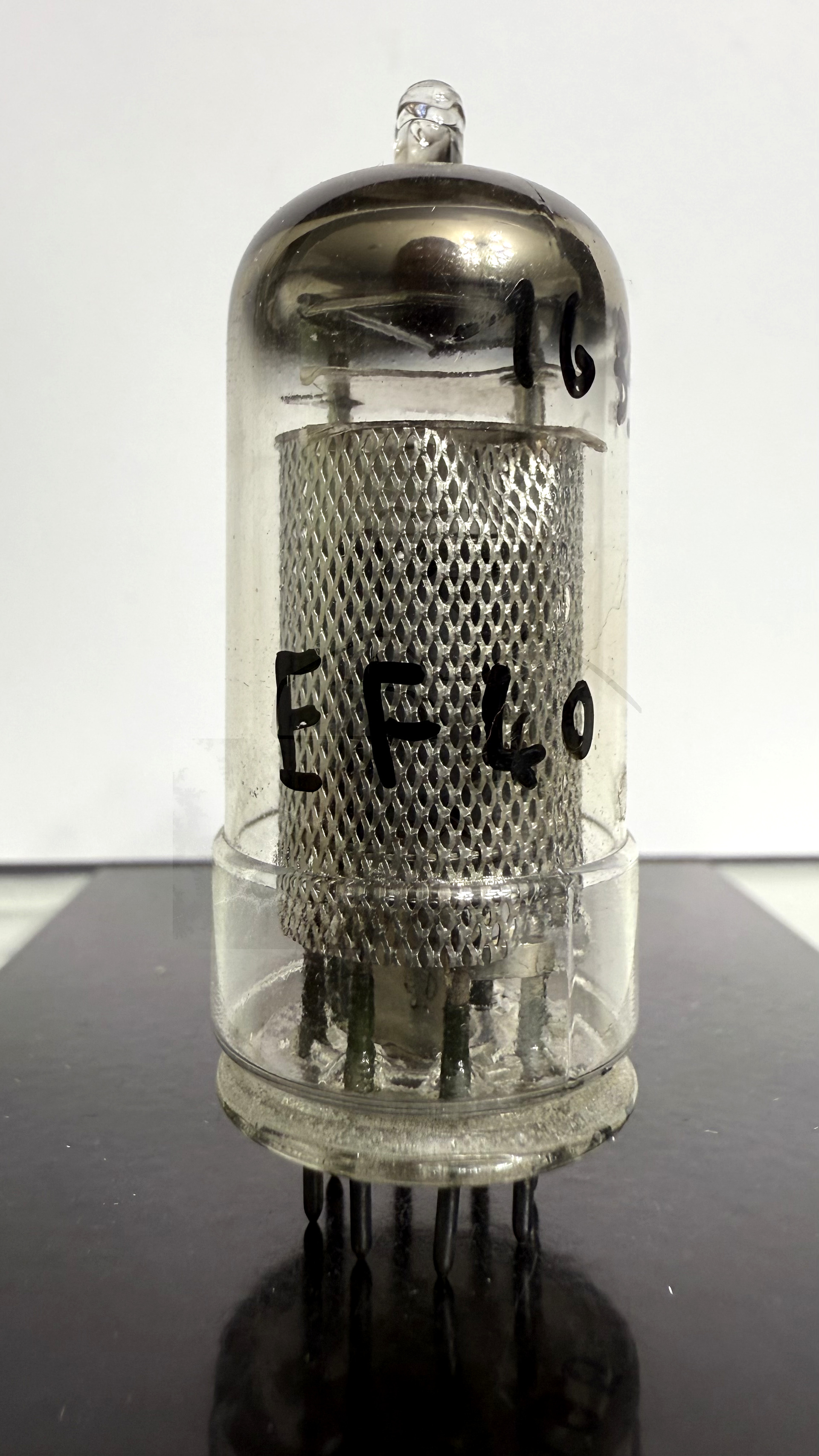

Röhre EF40 #1635 Bild 1
