đ Beschreibung der Röhre: PCL84 Inventarnummer: 01577
| Name | â PCL84 |
| Vergleichsname | 15DQ8 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 15 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Oen |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S26 |
đ Beschreibung der Systeme fĂŒr die Röhre: PCL84
| System 1 | System 2 | |
| Kathode | 3 | 7 |
| Gitter 1 | 1 | 8 |
| Gitter 2 | 9 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | â Bildsynchronisation |
â Bildsignal, Endverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PCL84
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PCL84
Anmerkung zur PCL84.pdf (421 kB)
Datenblatt PCL84 Brimar [www.tubedata.info].pdf (98 kB)
Datenblatt PCL84 Lamina [www.tubedata.info].pdf (2177 kB)
Datenblatt PCL84 Mazda Belvu [www.tubedata.info].pdf (711 kB)
Datenblatt PCL84 Philips Version 1 [www.tubedata.info].pdf (622 kB)
Datenblatt PCL84 Philips Version 2 [www.tubedata.info].pdf (286 kB)
Datenblatt PCL84 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2034 kB)
Pruefkarte PCL84 - Karte 1 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte PCL84 - Karte 2 - Funke W19 Roehrenpruefer.pdf (169 kB)
Pruefkarte PCL84 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte PCL84 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCL84

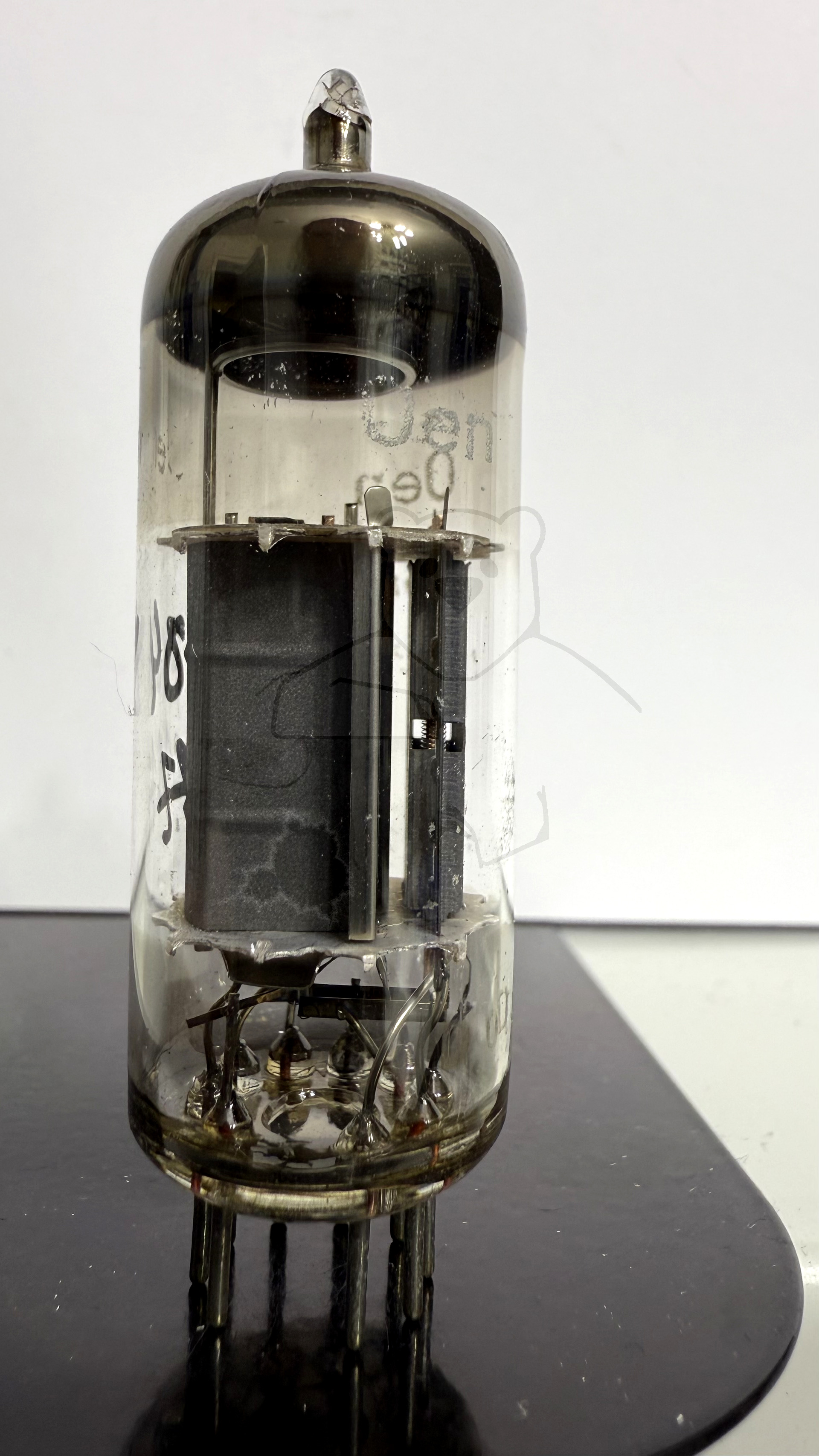

Röhre PCL84 #1577 Bild 1
