đ Beschreibung der Röhre: ECL80 Inventarnummer: 01091
| Name | â ECL80 |
| Vergleichsname | 6AB8 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 380 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S27 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECL80
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 2 | 9 |
| Gitter 2 | 8 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | â Oszillator |
â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECL80
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECL80
Datenblatt ECL80 Brimar [www.tubedata.info].pdf (127 kB)
Datenblatt ECL80 La Radiotechnique [www.tubedata.info].pdf (165 kB)
Datenblatt ECL80 Mazda Belvu [www.tubedata.info].pdf (673 kB)
Datenblatt ECL80 Philips [www.tubedata.info].pdf (681 kB)
Datenblatt ECL80 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (7624 kB)
Pruefkarte ECL80 6AB8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte ECL80 6AB8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte ECL80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte ECL80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECL80

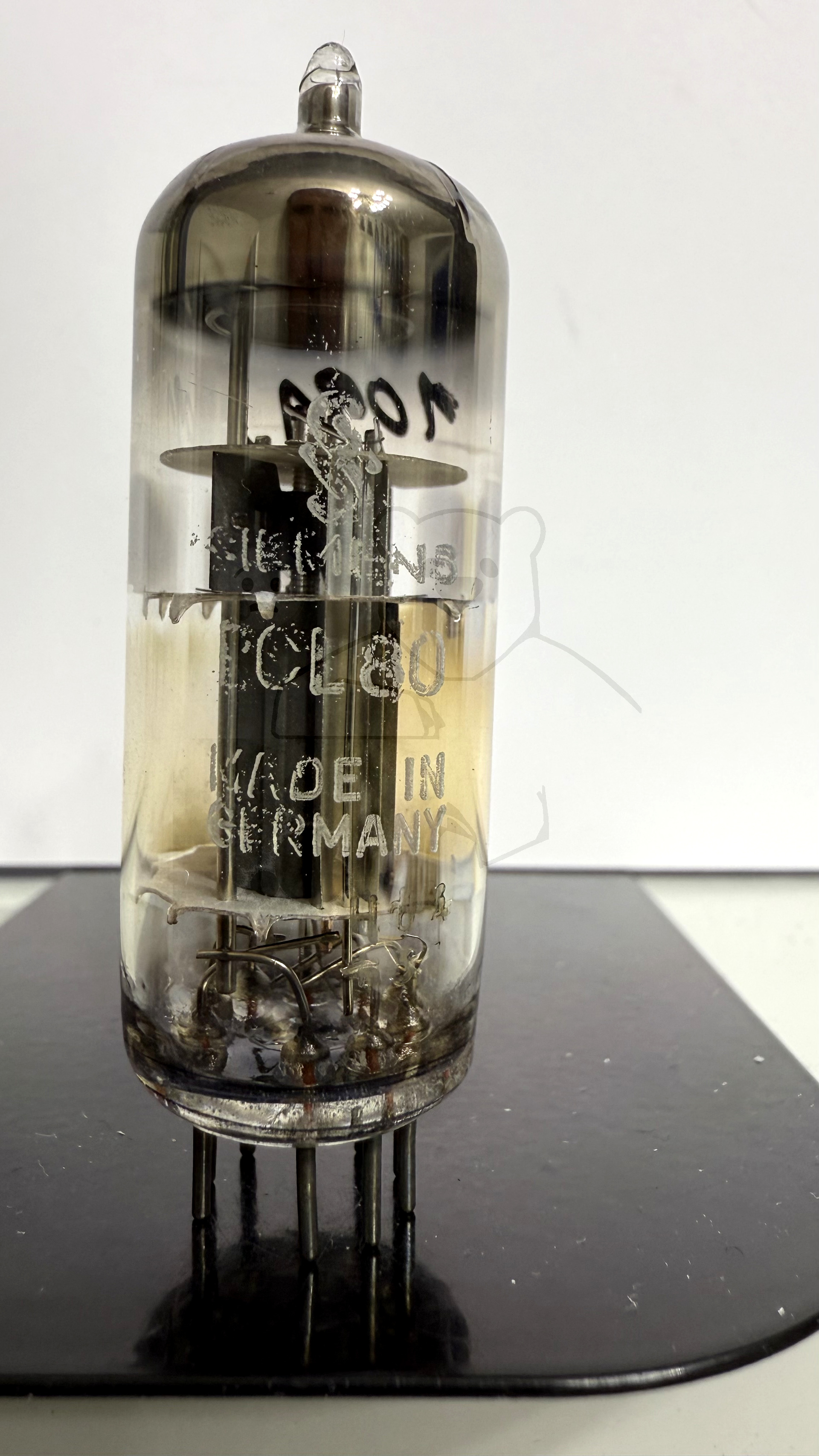

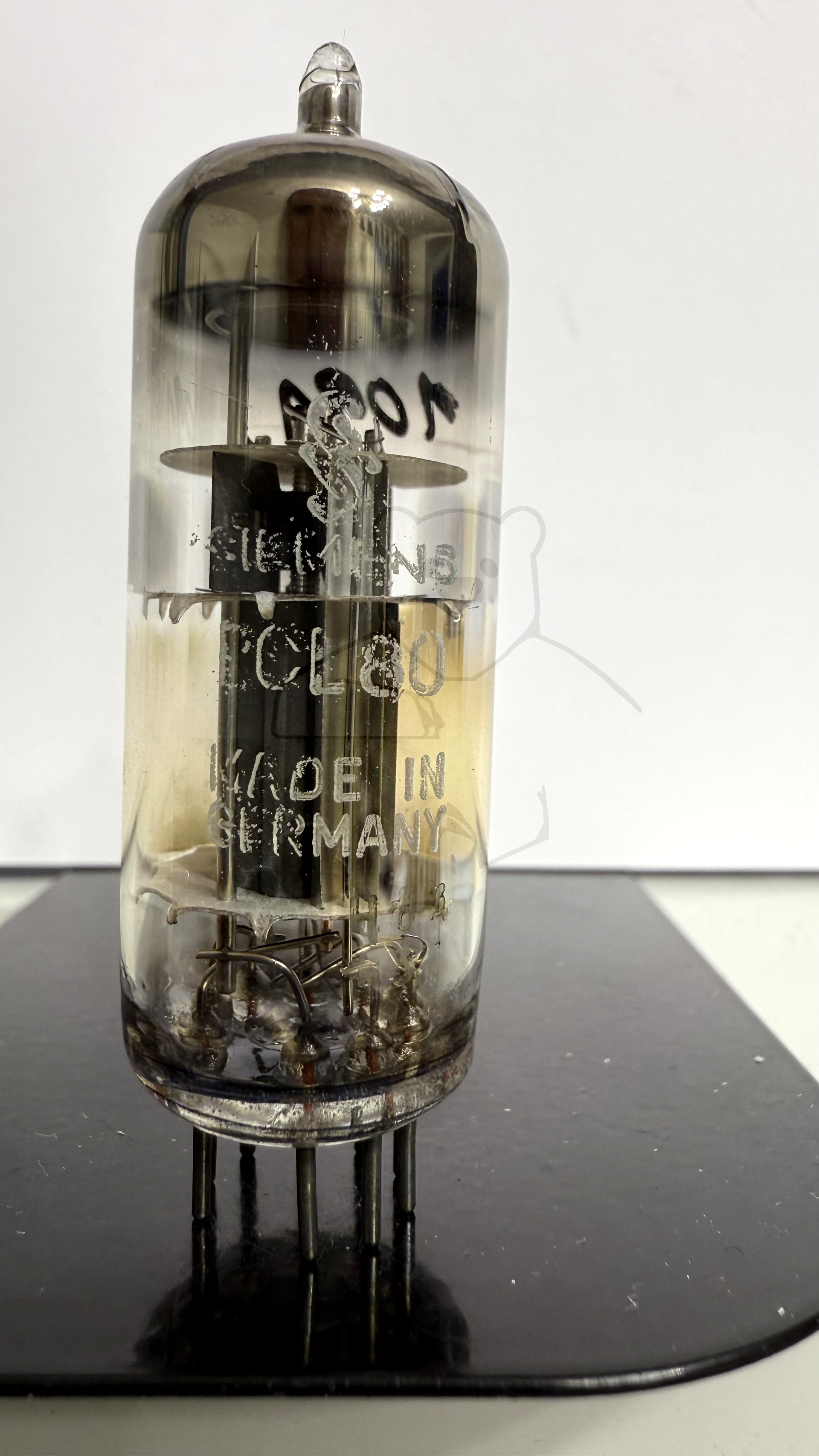

Röhre ECL80 #1091 Bild 1
