🔎 Beschreibung der Röhre: 12B4A Inventarnummer: 01053
| Name | → 12B4A 📺 Mit Video |
| Vergleichsname | 12B4 |
| Hersteller | → General Electric |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (Ampère) | 0,6 oder 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S28 |
🔎 Beschreibung der Systeme für die Röhre: 12B4A
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 2, 7 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 - Mittelanzapfung auf Stift 3 |
| Abschirmung | |
| Funktion | → Vertikalablenkung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 12B4A
Bildquelle: RCA Datenblatt
🔎 YouTube Video zu 12B4A
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/qSfbfYE5314 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: 12B4A
Datenblatt 12B4A General Electric.pdf (236 kB)
Datenblatt 12B4A RCA [www.tubedata.info].pdf (92 kB)
Datenblatt 12B4A Tung-Sol [www.tubedata.info].pdf (91 kB)
Pruefkarte 12B4A - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (286 kB)
Pruefkarte 12B4A - Neuberger RPM370 Roehrenmessgeraet.pdf (217 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 12B4A

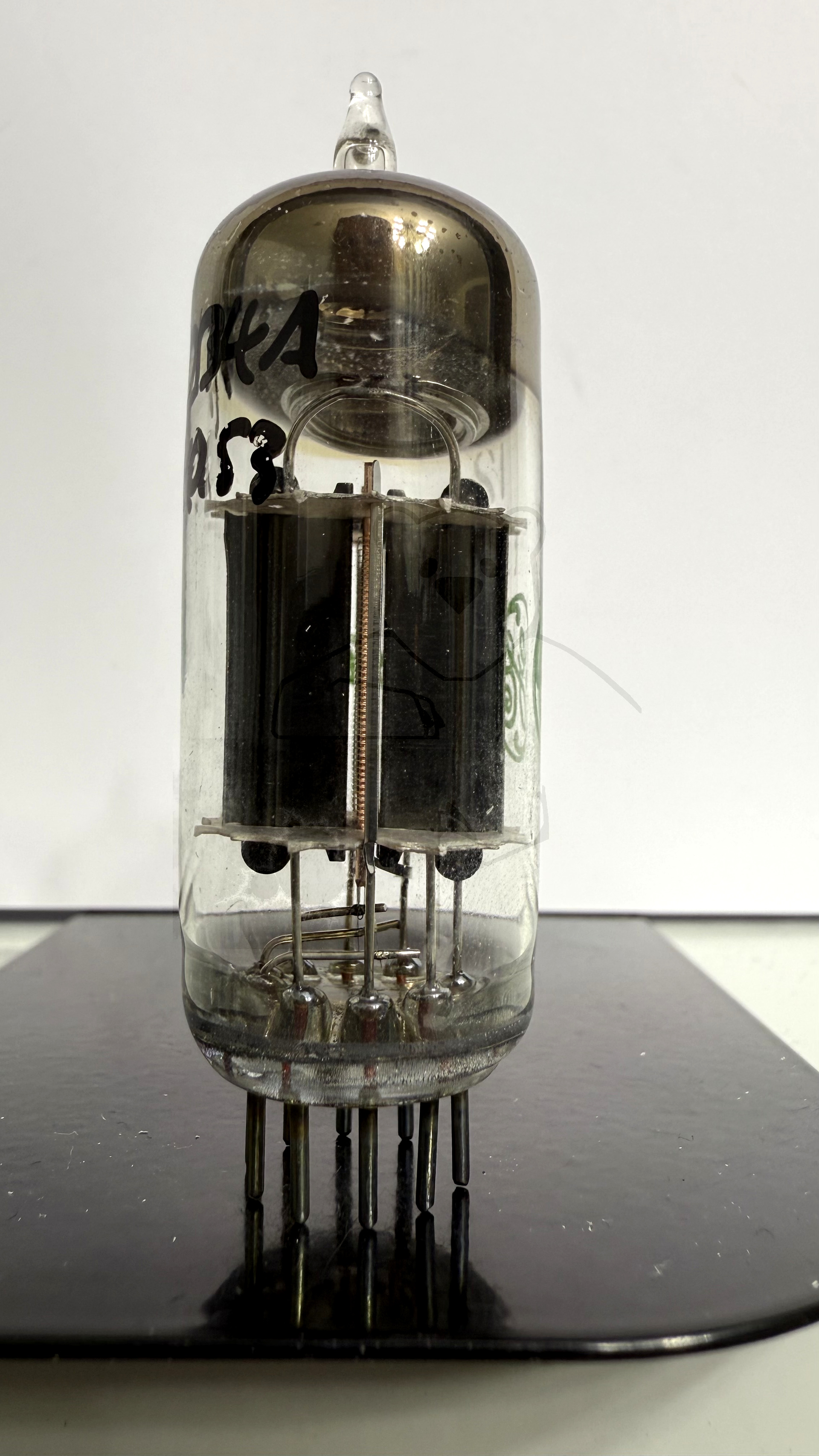

Röhre 12B4A #1053 Bild 1
