đ Beschreibung der Röhre: PCL805 Inventarnummer: 00888
| Name | â PCL805 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 17,5 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Tm |
| Kenn Nummer | |
| Ătz- Produktionscode | D1B8 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120c |
đ Beschreibung der Systeme fĂŒr die Röhre: PCL805
| System 1 | System 2 | |
| Kathode | 3 | 8 |
| Gitter 1 | 2 | 9 |
| Gitter 2 | 7 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 8 | 8 |
| Funktion | â Oszillator |
â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PCL805
Bildquelle: Mazda Belvu Datenblatt
đ DatenblĂ€tter zur Röhre: PCL805
Datenblatt PCL805 Telefunken.pdf (1024 kB)
Datenblatt PCL805 Valvo.pdf (225 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCL805

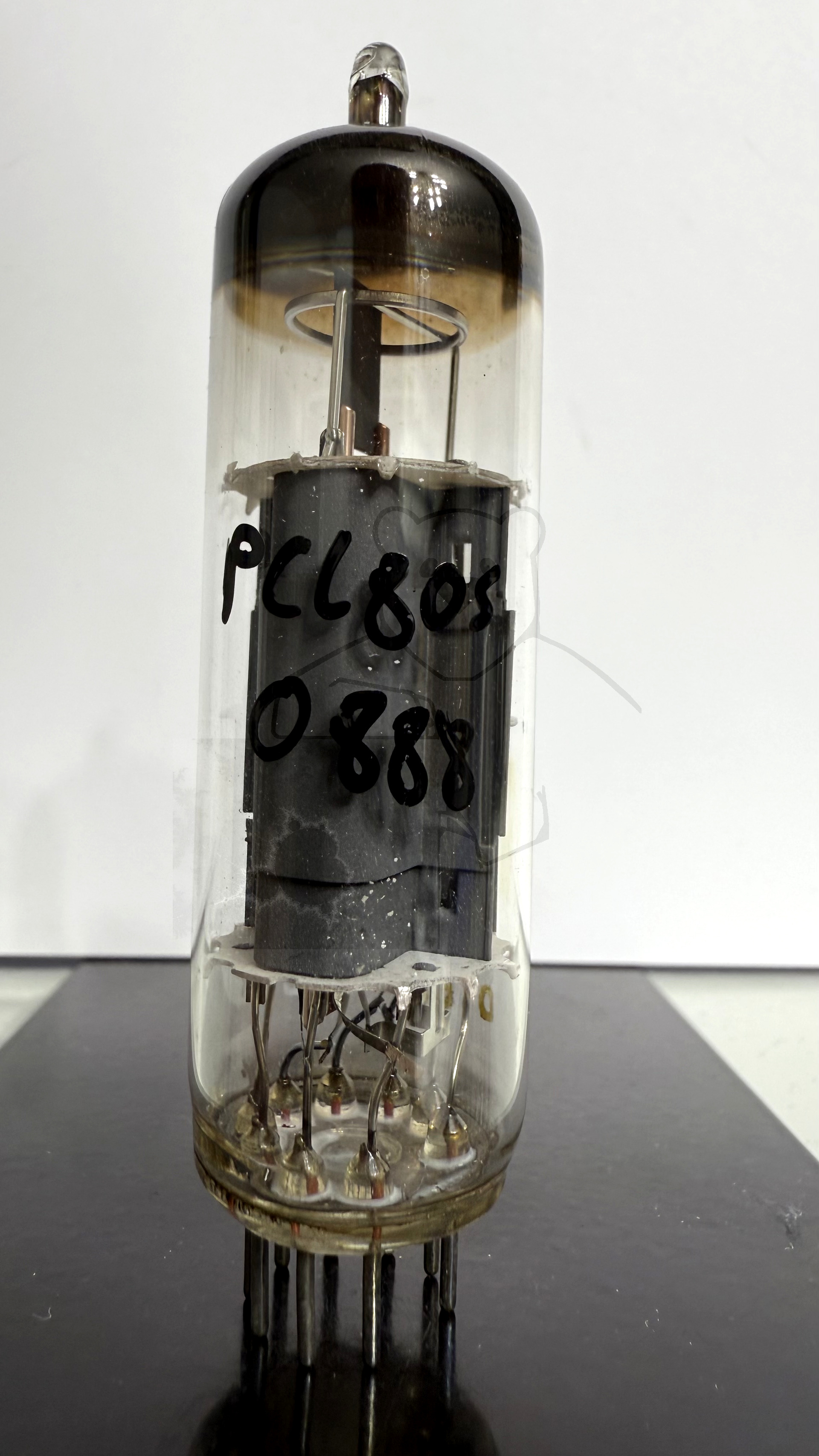

Röhre PCL805 #0888 Bild 1
