đ Beschreibung der Röhre: PCL82 Inventarnummer: 00575
| Name | â PCL82 đș Mit Video |
| Vergleichsname | 16A8 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 16 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Makrobilder der â PCL82 zeigen den Detailaufbau der Röhre mit allen Komponenten. Oder anders ausgedrĂŒckt: Der EOL kommt manchmal krass... đ± |
| Informationen | |
| Kenn Nummer | BDME |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120b |
đ Beschreibung der Systeme fĂŒr die Röhre: PCL82
| System 1 | System 2 | |
| Kathode | 8 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 7 | |
| Gitter 3 | 2 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 9 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 2 | 2 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PCL82
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu PCL82
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/aeEoqWXW8SE (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: PCL82
Röhre PCL82 von Valvo - Originalrechnung vom 27.02.1962.pdf (749 kB)
Datenblatt PCL82 La Radiotechnique [www.tubedata.info].pdf (228 kB)
Datenblatt PCL82 Lamina [www.tubedata.info].pdf (790 kB)
Datenblatt PCL82 Philips Version 1 [www.tubedata.info].pdf (2877 kB)
Datenblatt PCL82 Philips Version 2 [www.tubedata.info].pdf (231 kB)
Datenblatt PCL82 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (5700 kB)
Pruefkarte PCL82 - Karte 1 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte PCL82 - Karte 2 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte PCL82 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte PCL82 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCL82

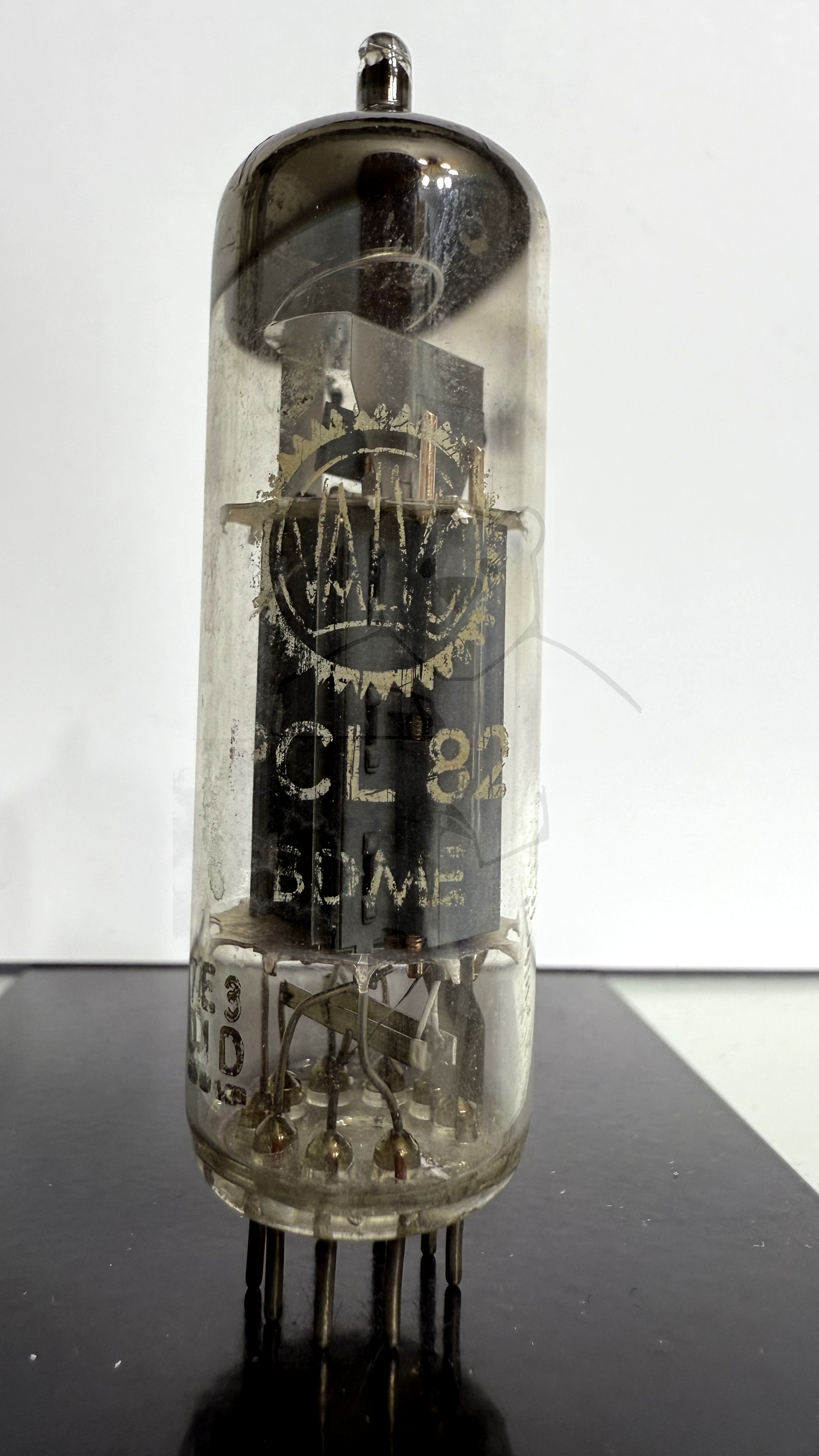

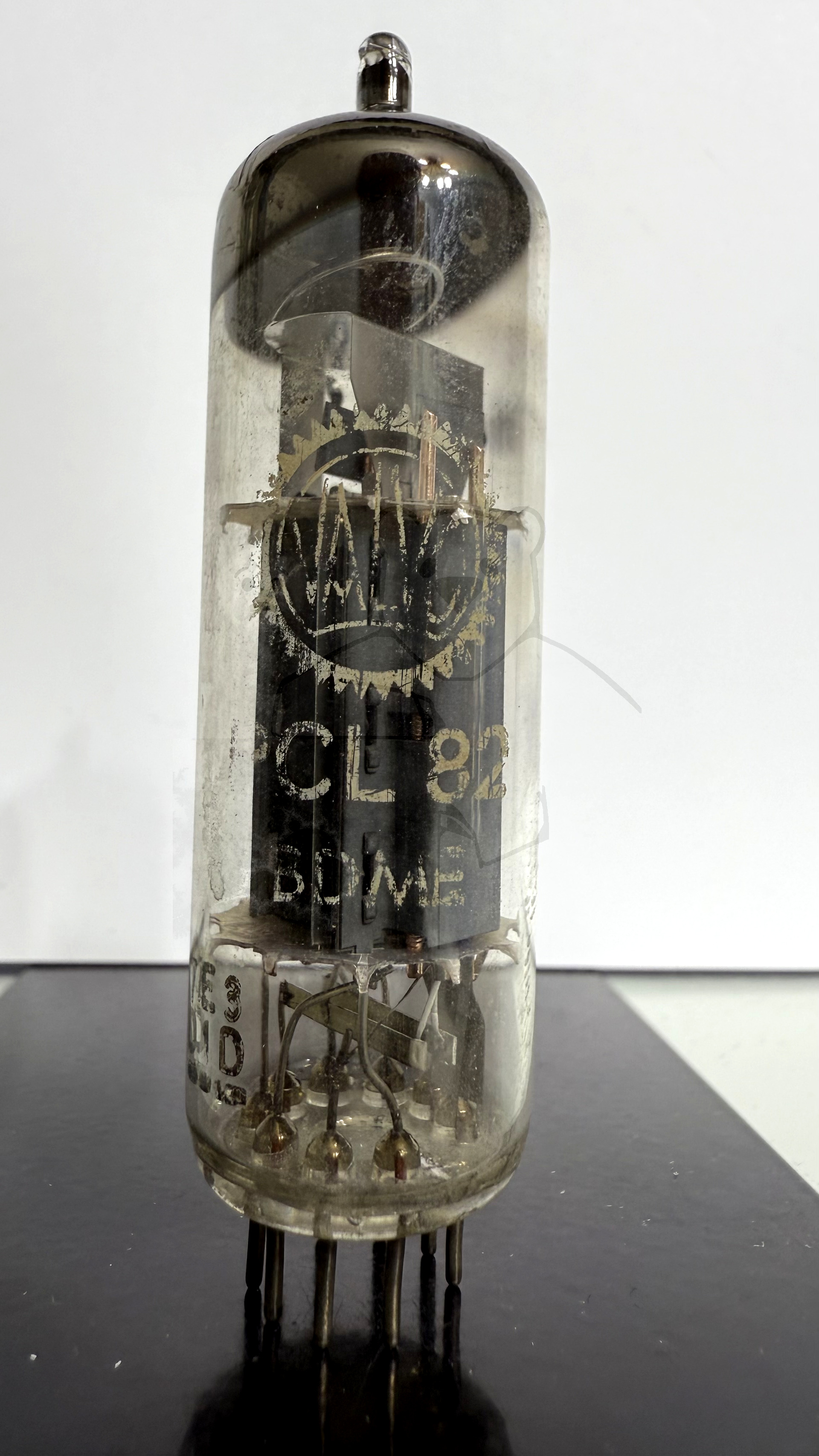

Röhre PCL82 #0575 Bild 1
