đ Beschreibung der Röhre: 6BQ5 Inventarnummer: 00571
| Name | â 6BQ5 |
| Vergleichsname | 6BQ5B 6Đ14Đ 7189 â EL84 |
| Hersteller | â Trans Radio |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,76 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 2818 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120c |
đ Beschreibung der Systeme fĂŒr die Röhre: 6BQ5
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

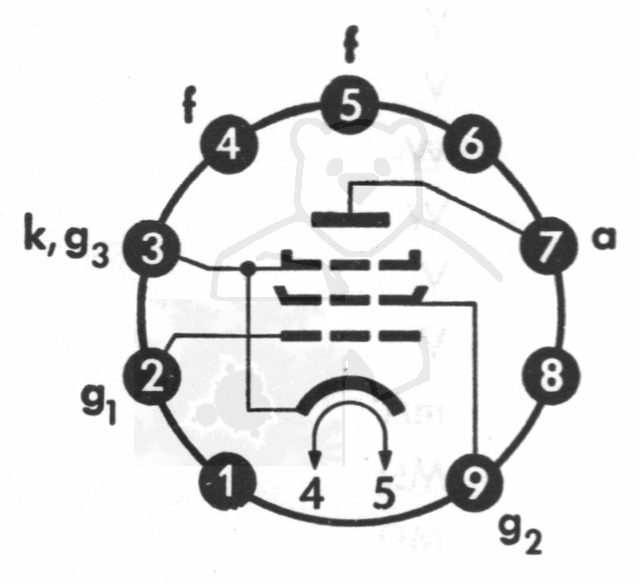

đ Sockelschaltung der 6BQ5
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 6BQ5
Datenblatt 6BQ5 Amperex.pdf (1499 kB)
Datenblatt 6BQ5 General Electric.pdf (667 kB)
Datenblatt 6BQ5 RCA [www.tubedata.info].pdf (173 kB)
Datenblatt 6BQ5 Tung-Sol [www.tubedata.info].pdf (660 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6BQ5

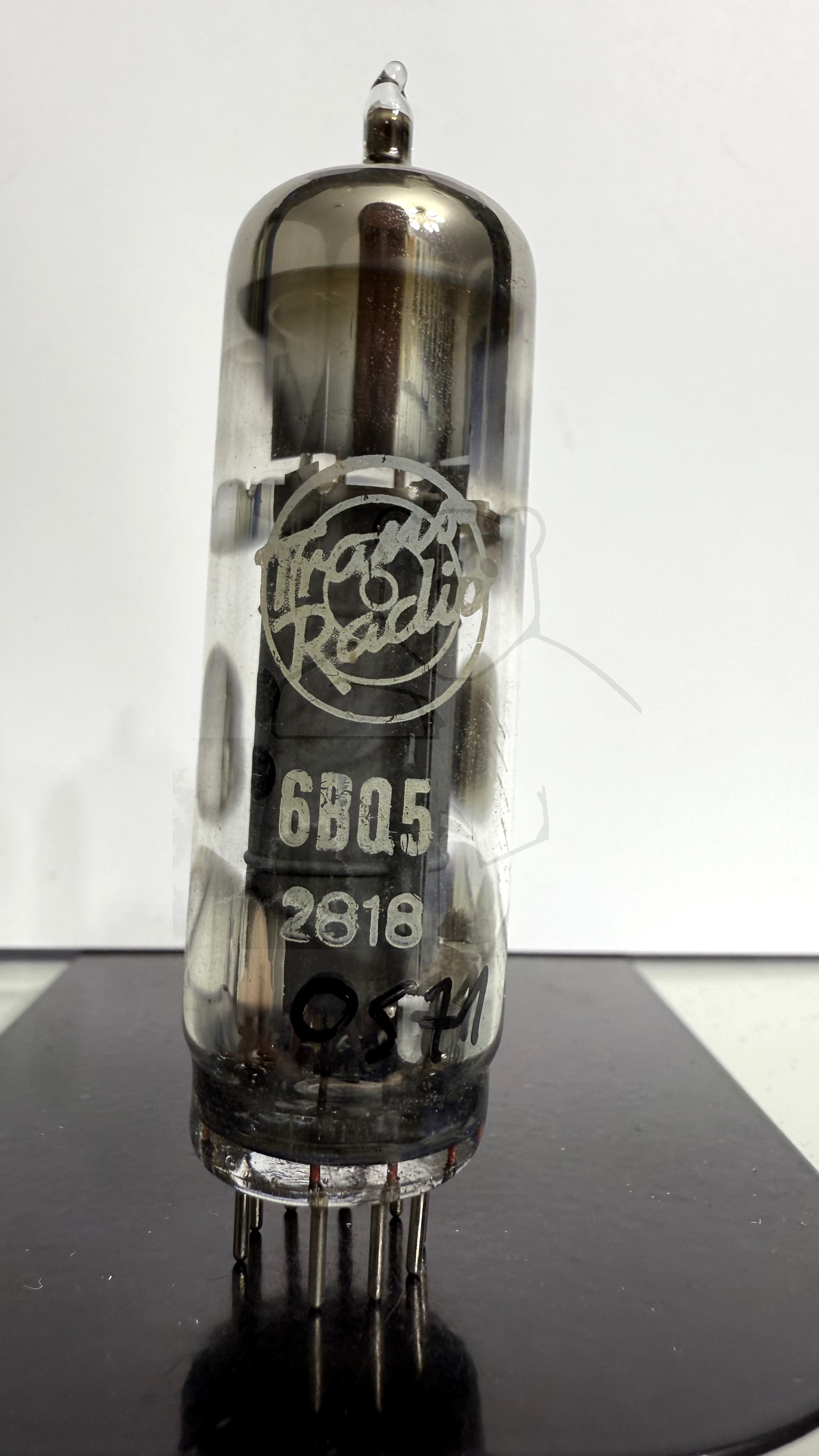

Röhre 6BQ5 #0571 Bild 1

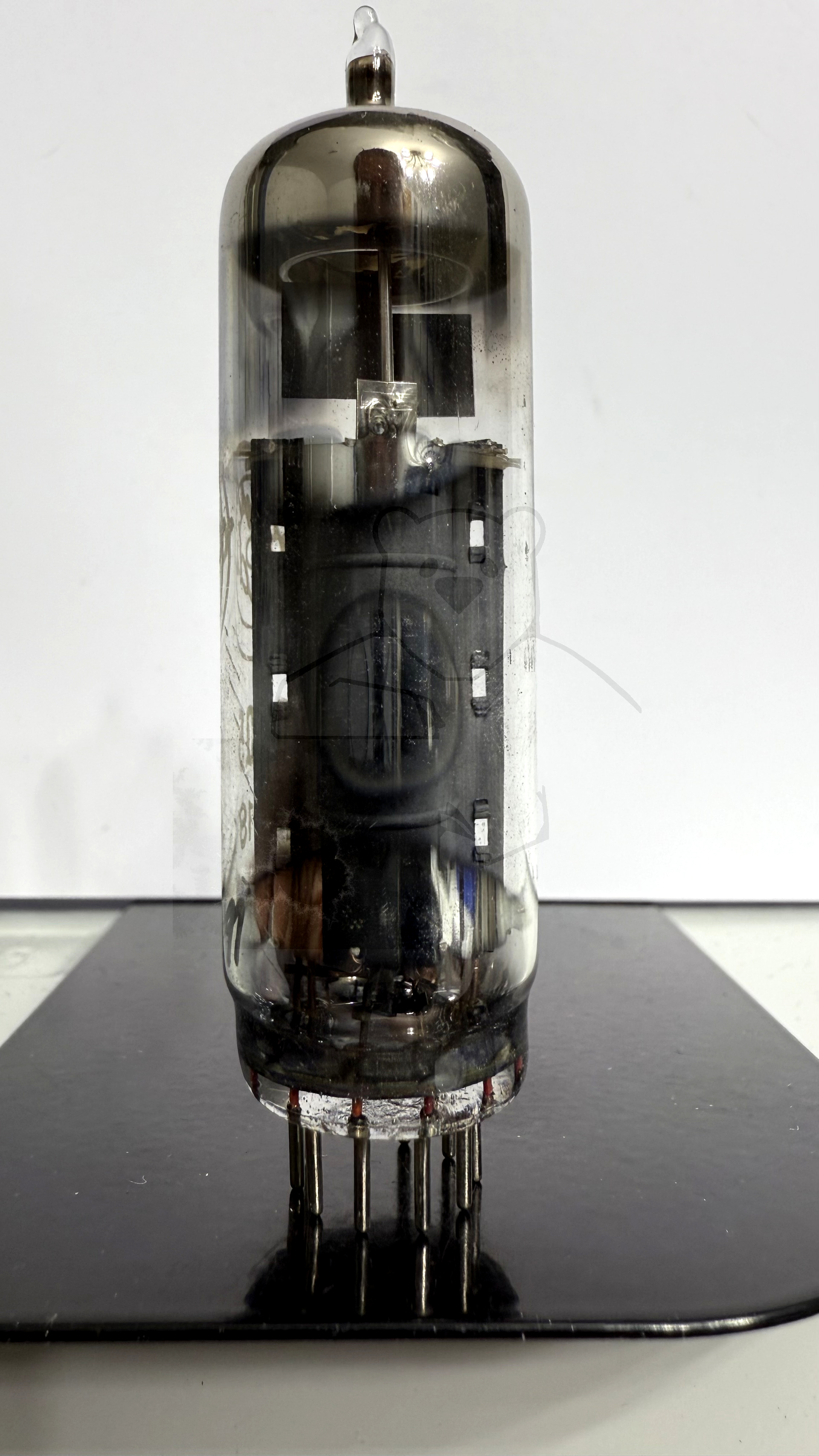

Röhre 6BQ5 #0571 Bild 2

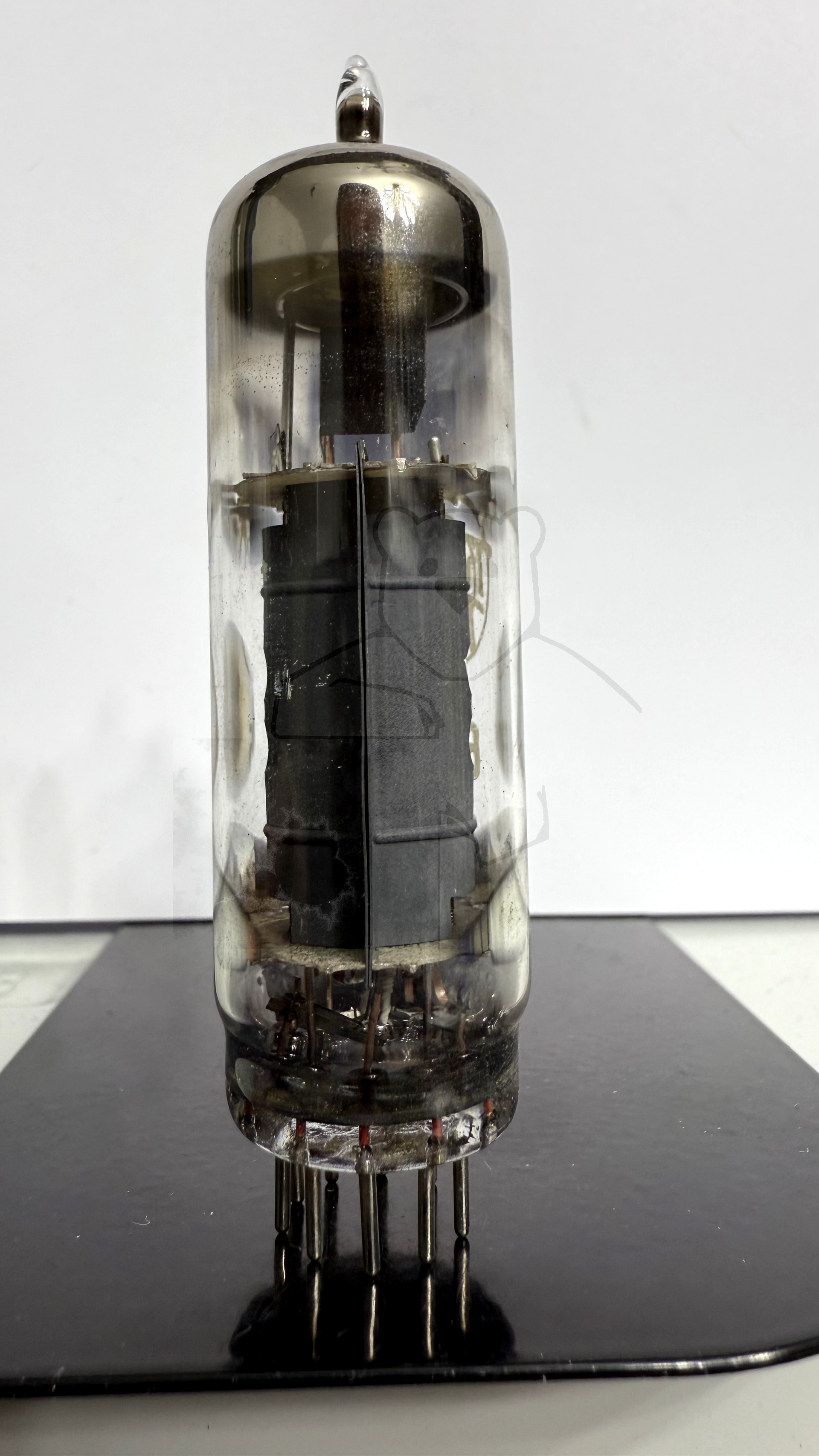

Röhre 6BQ5 #0571 Bild 3

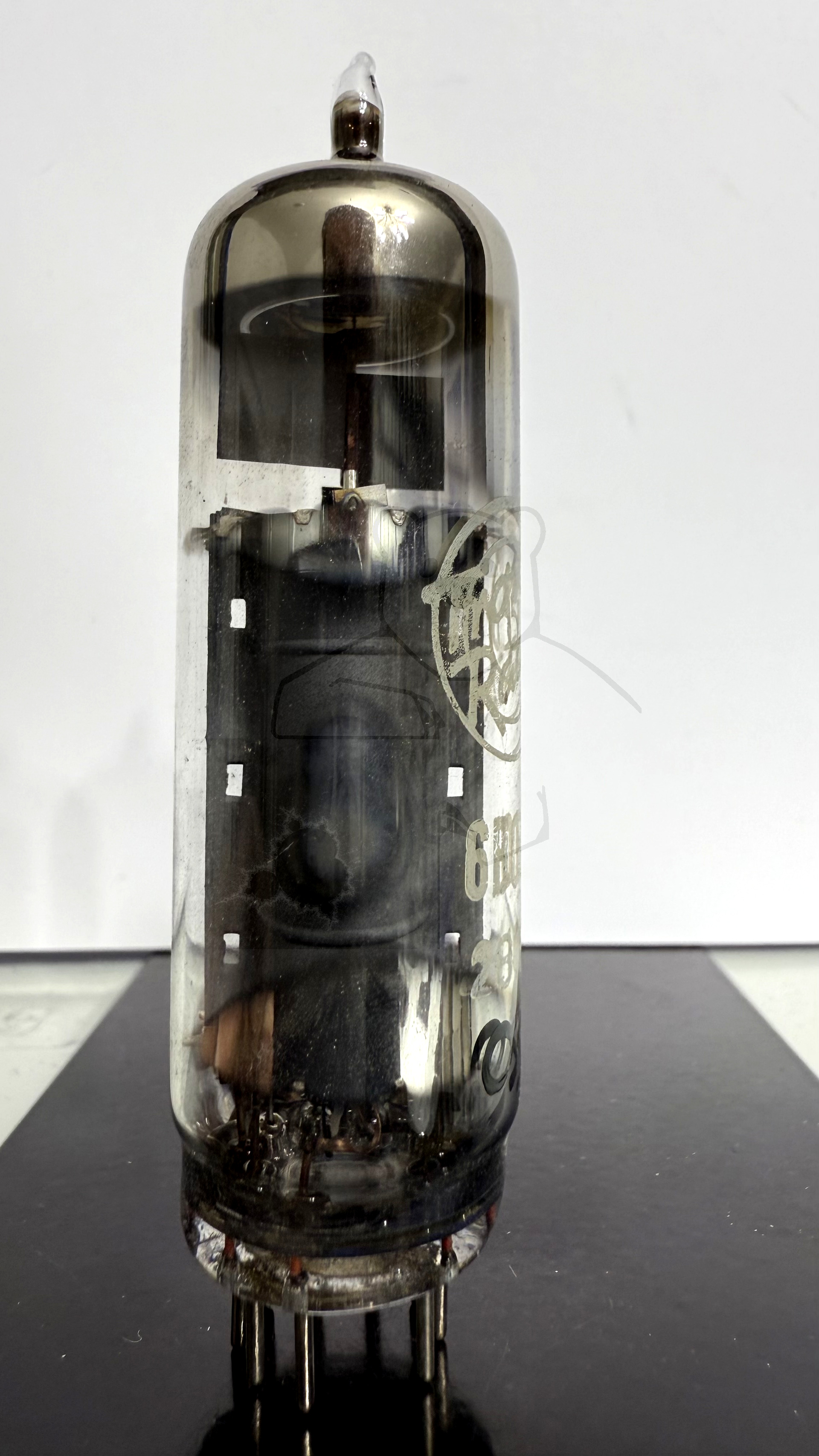

Röhre 6BQ5 #0571 Bild 4
