đ Beschreibung der Röhre: DY806 Inventarnummer: 00539
| Name | â DY806 |
| Vergleichsname | |
| Hersteller | â Tungsram |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,55 |
| Art der Heizung | Halb-Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 6060 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S137a |
đ Beschreibung der Systeme fĂŒr die Röhre: DY806
| System 1 | |
| Kathode | 1, 4, 6, 9 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DY806
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: DY806

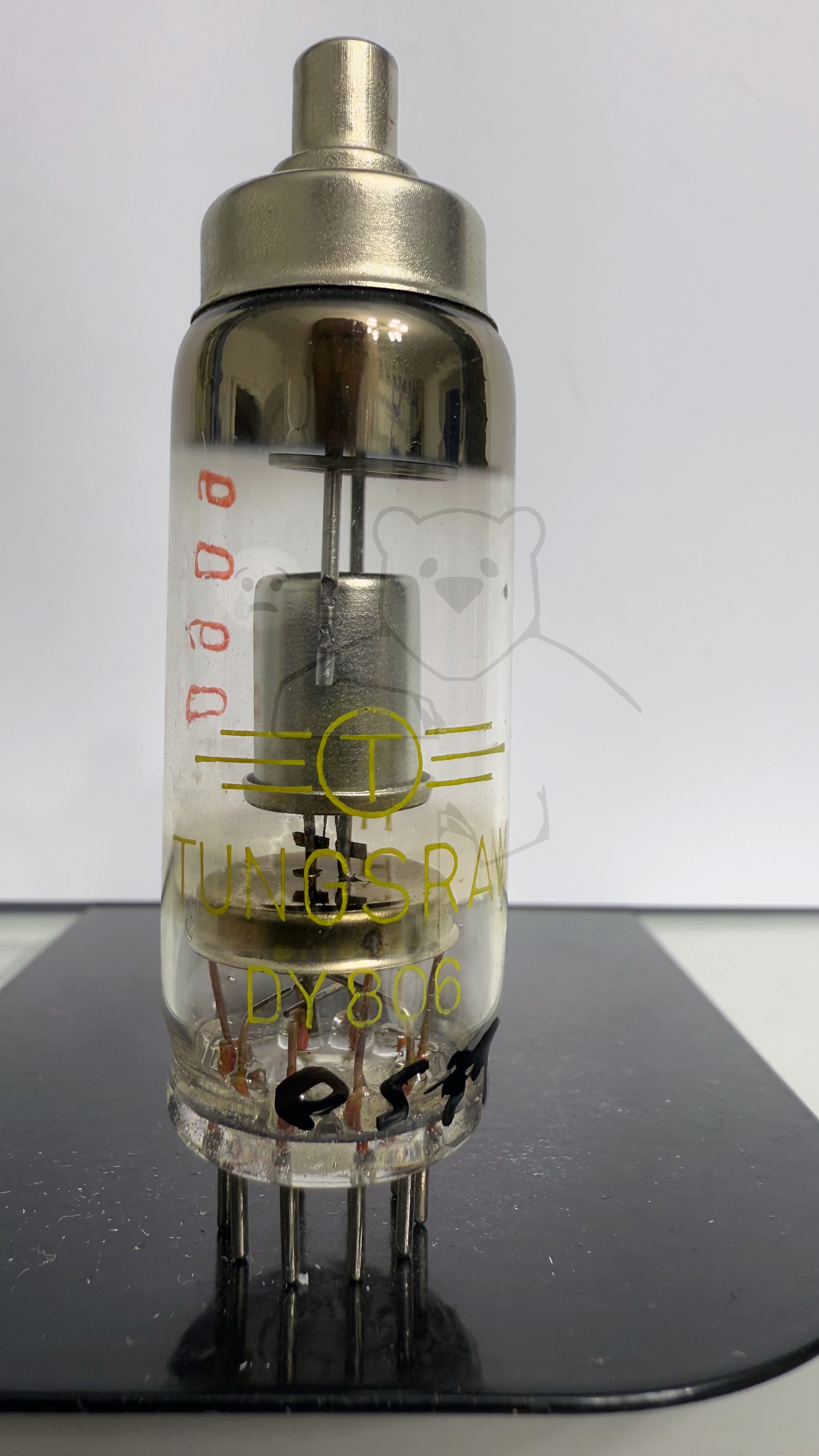

Röhre DY806 #0539 Bild 1
Röhre DY806 #0539 Bild 2

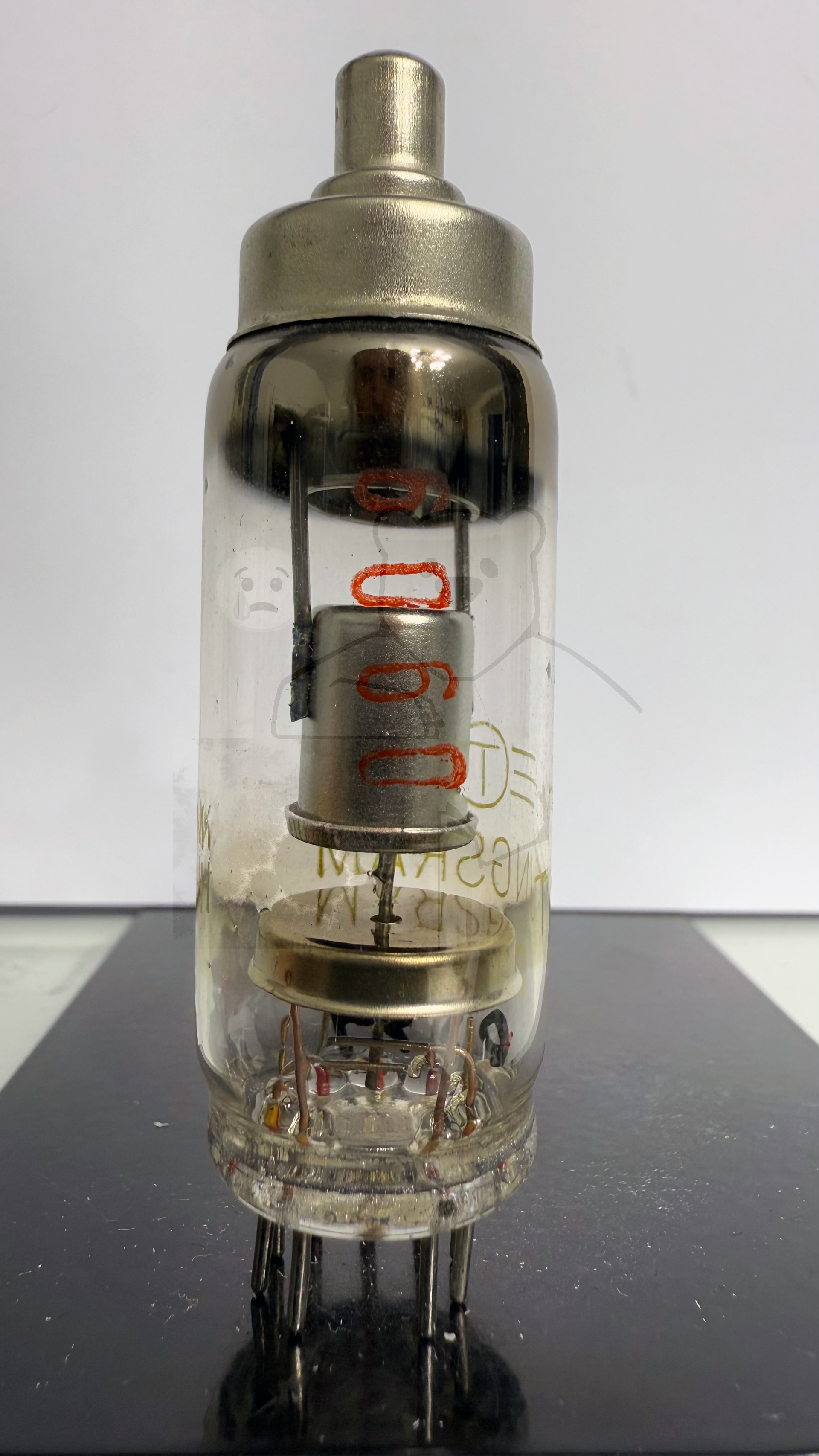

Röhre DY806 #0539 Bild 3
