đ Beschreibung der Röhre: PL81 Inventarnummer: 00368
| Name | â PL81 |
| Vergleichsname | 21A6 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 21,5 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S103b |
đ Beschreibung der Systeme fĂŒr die Röhre: PL81
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PL81
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PL81
Datenblatt PL81 Brimar [www.tubedata.info].pdf (104 kB)
Datenblatt PL81 Lamina [www.tubedata.info].pdf (4768 kB)
Datenblatt PL81 Philips Version 1 [www.tubedata.info].pdf (1217 kB)
Datenblatt PL81 Philips Version 2 [www.tubedata.info].pdf (153 kB)
Datenblatt PL81 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (5397 kB)
Datenblatt PL81A Mullard [www.tubedata.info].pdf (363 kB)
Datenblatt PL81F La Radiotechnique [www.tubedata.info].pdf (109 kB)
Pruefkarte PL81 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
Pruefkarte PL81 21A6 - Funke W19 Roehrenpruefer.pdf (160 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PL81

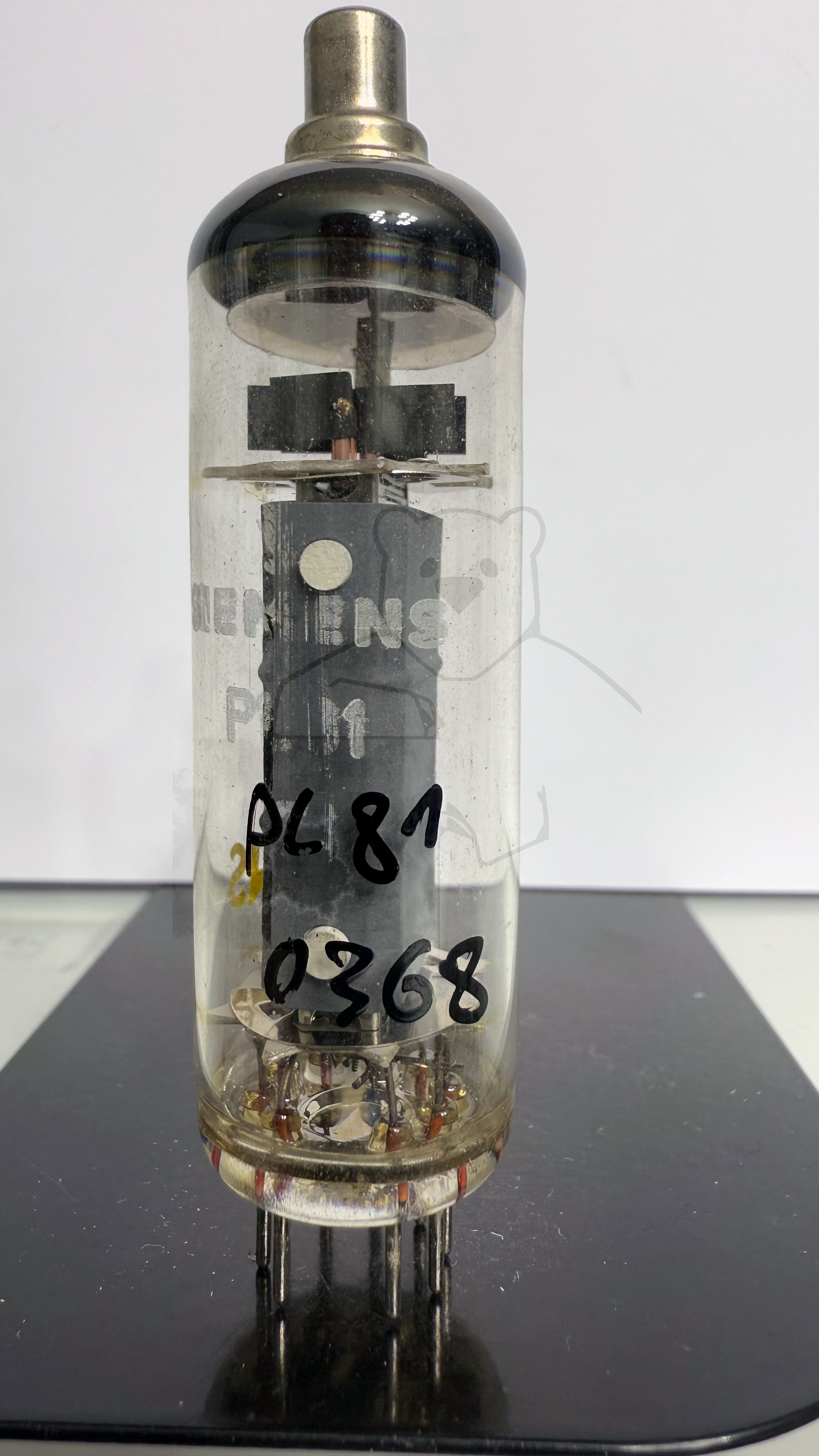

Röhre PL81 #0368 Bild 1
