đ Beschreibung der Röhre: SA1 Inventarnummer: 00272
| Name | â SA1 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 0,21 |
| Art der Heizung | Halb-Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Spezialsockel â Liste aller Röhren mit: Spezialsockel |
| Informationen Röhrentyp | UKW-Demodulator Diode SA1 - Wer kann genauere Angaben zu dieser Röhre machen? |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | cm |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L26 |
đ Beschreibung der Systeme fĂŒr die Röhre: SA1
| System 1 | |
| Kathode | k |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | f, f |
| Abschirmung | |
| Funktion | â Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der SA1
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ Bilder der Röhre: SA1

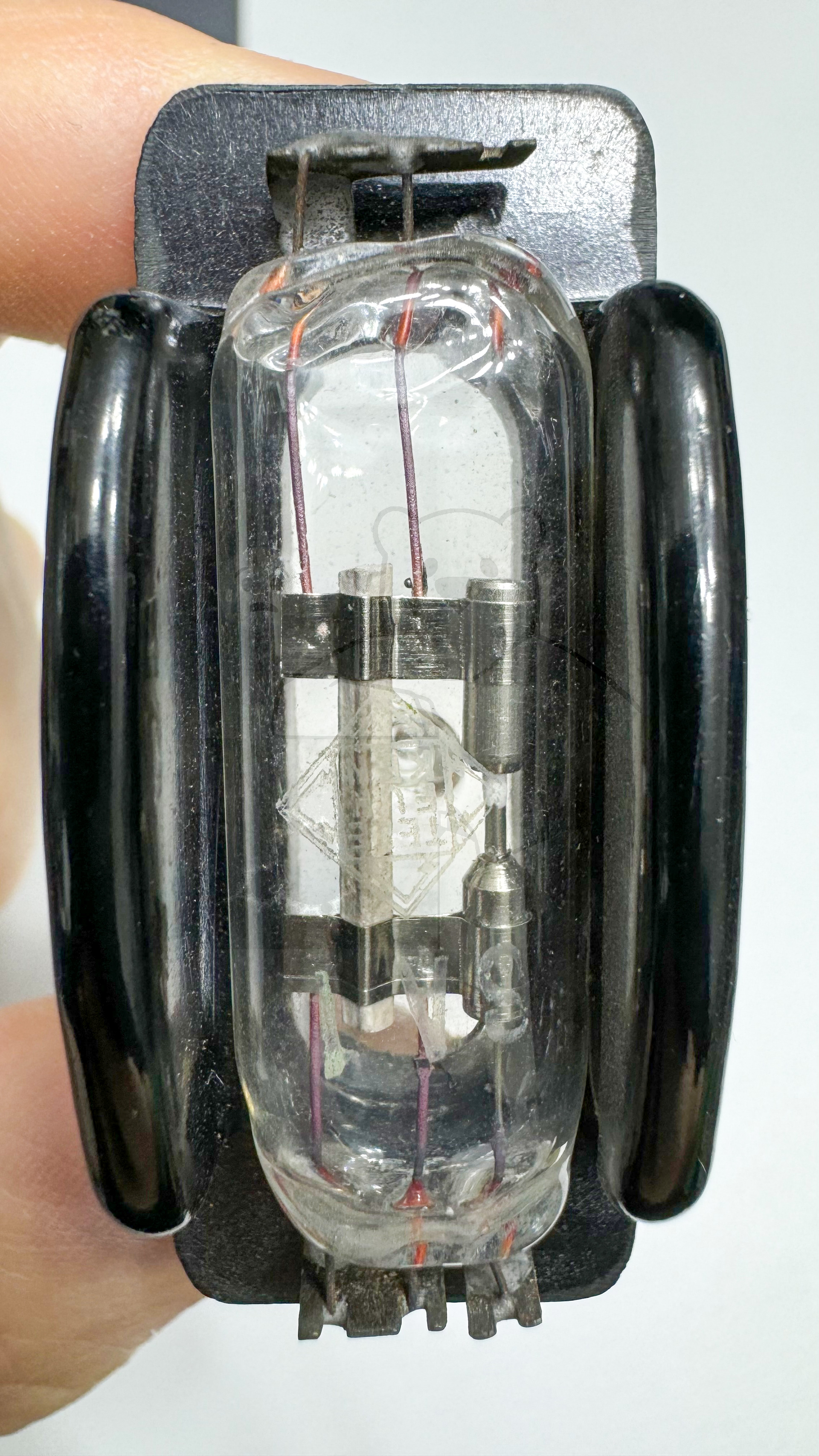

Röhre SA1 #0272 Bild 1

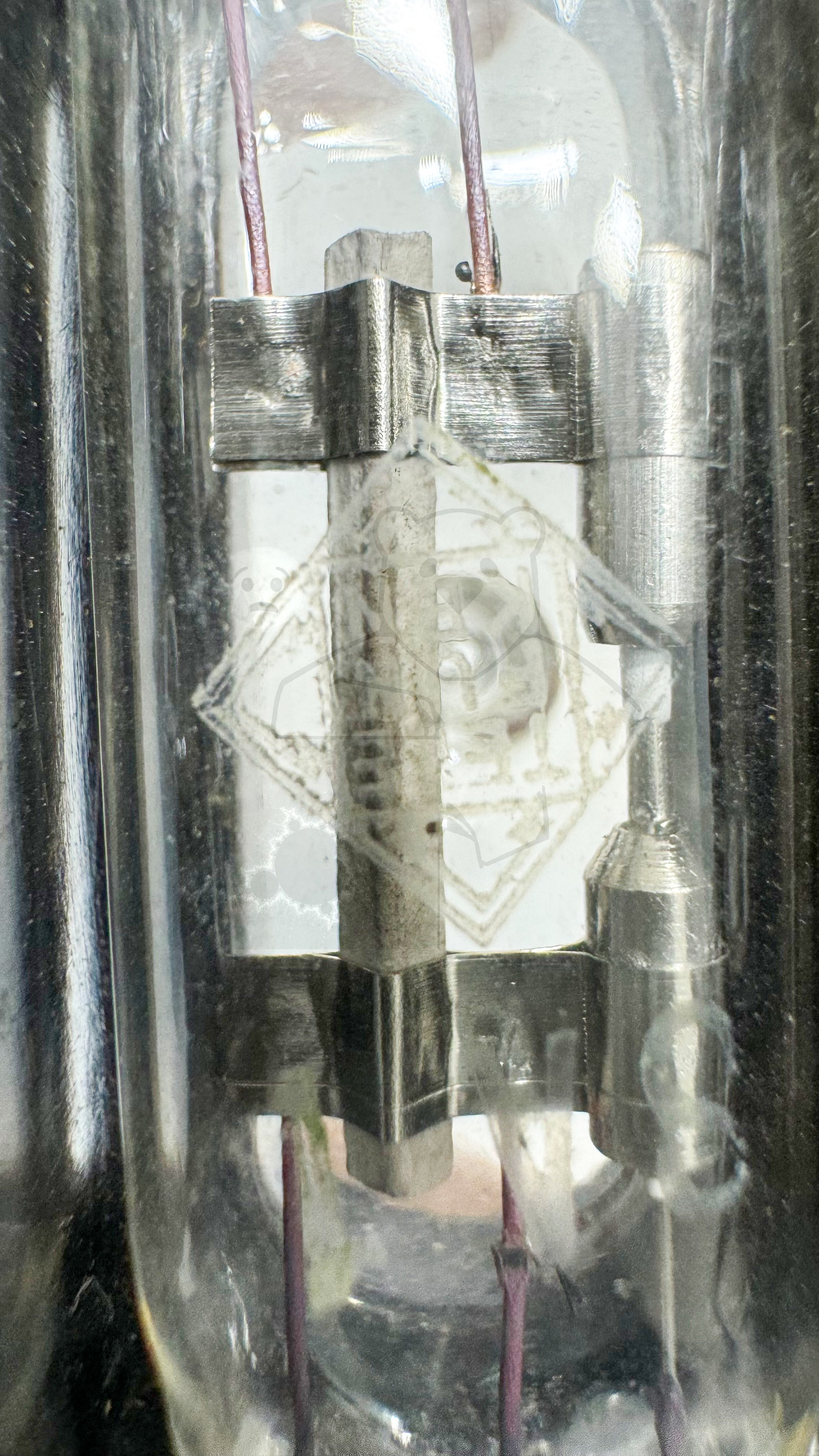

Röhre SA1 #0272 Bild 2

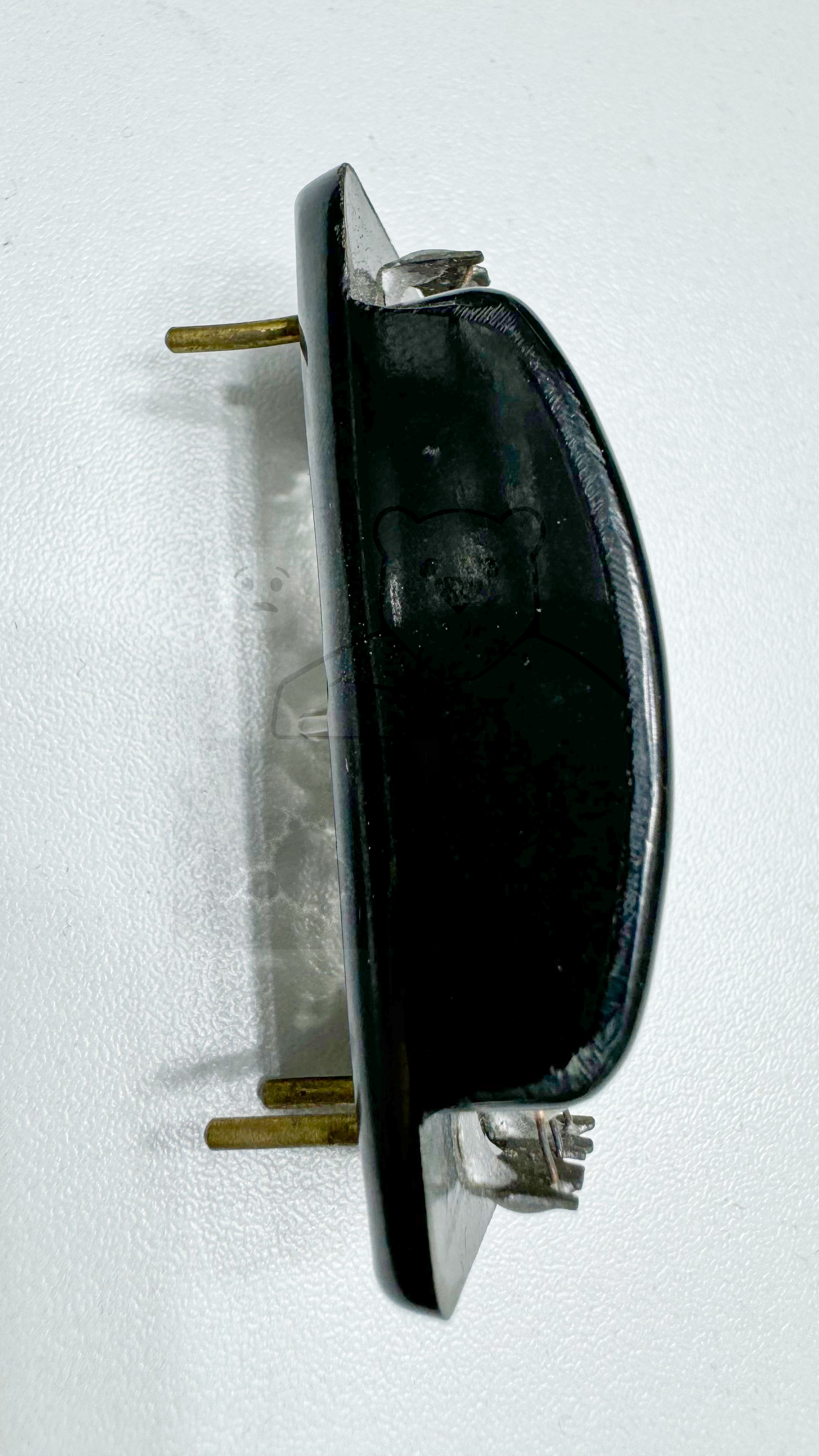

Röhre SA1 #0272 Bild 3

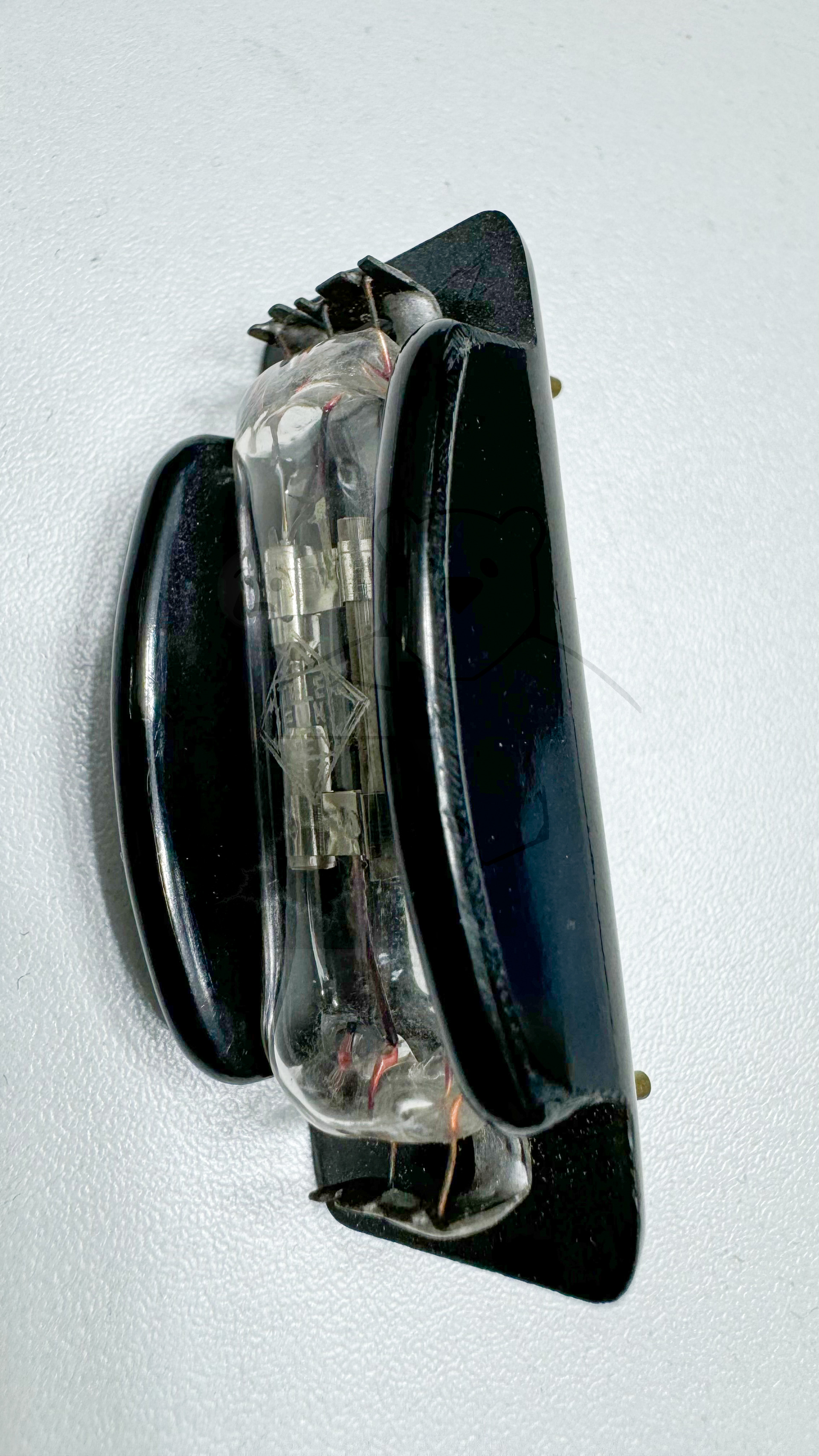

Röhre SA1 #0272 Bild 4

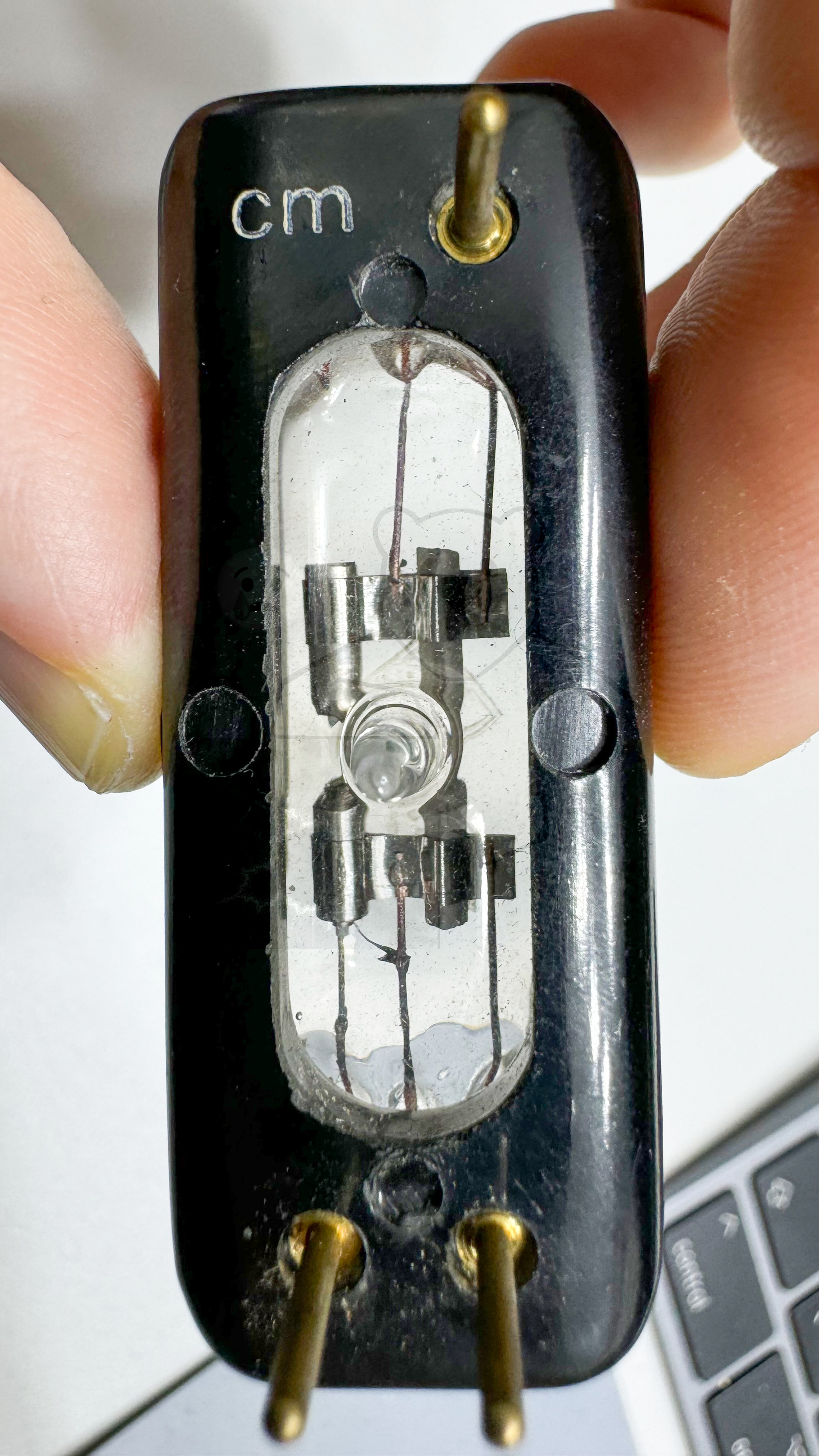

Röhre SA1 #0272 Bild 5

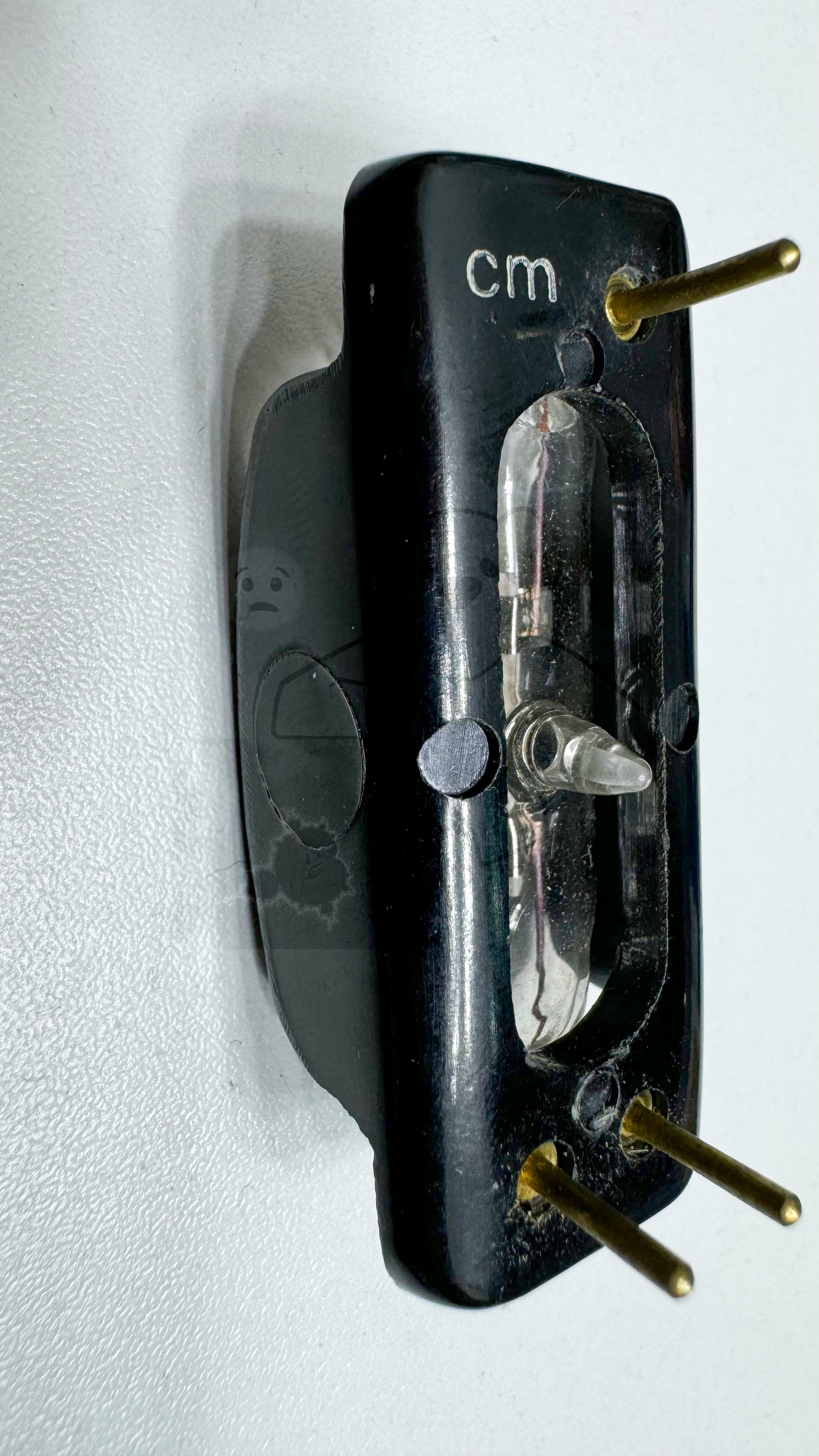

Röhre SA1 #0272 Bild 6

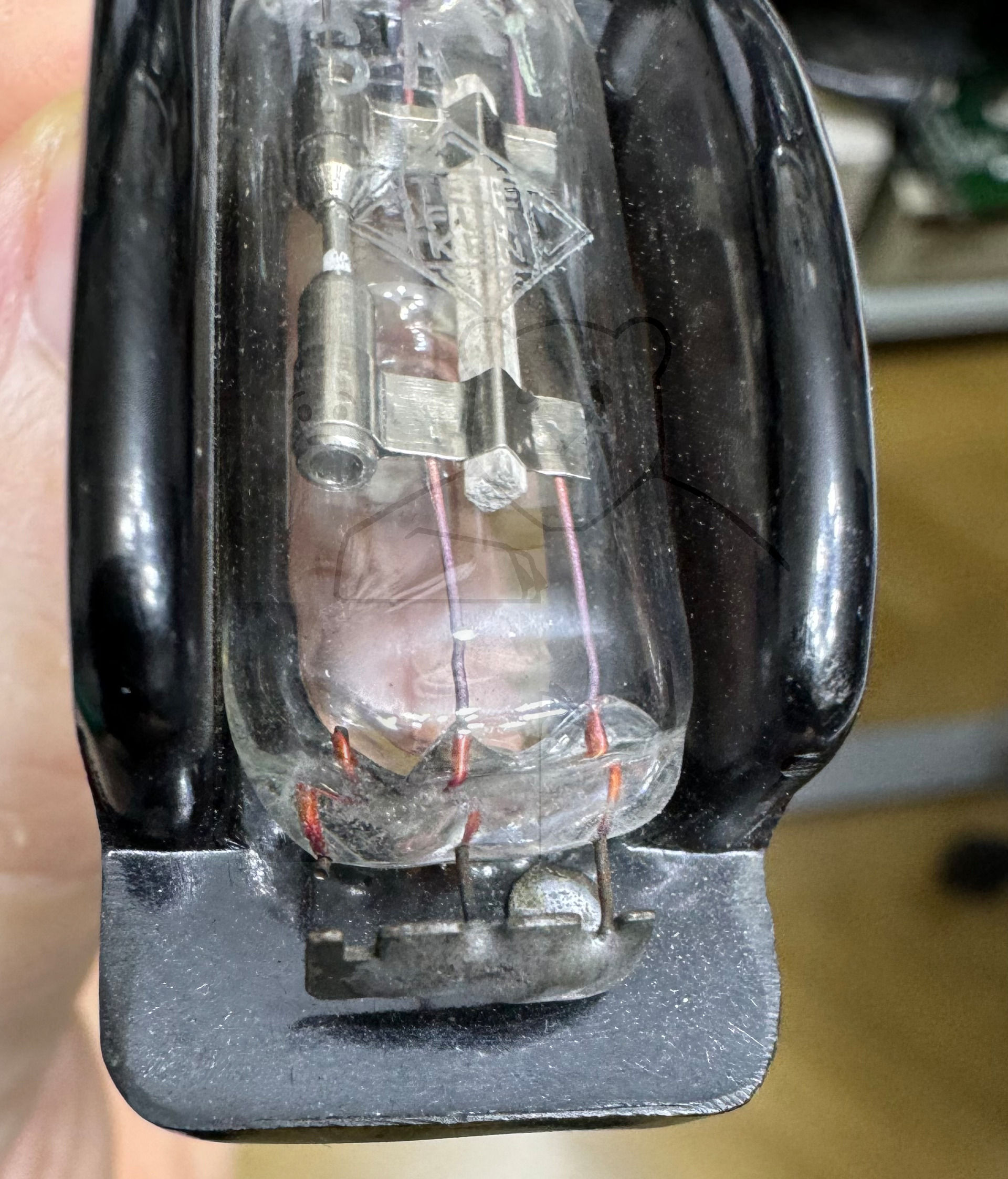

Röhre SA1 #0272 Bild 7

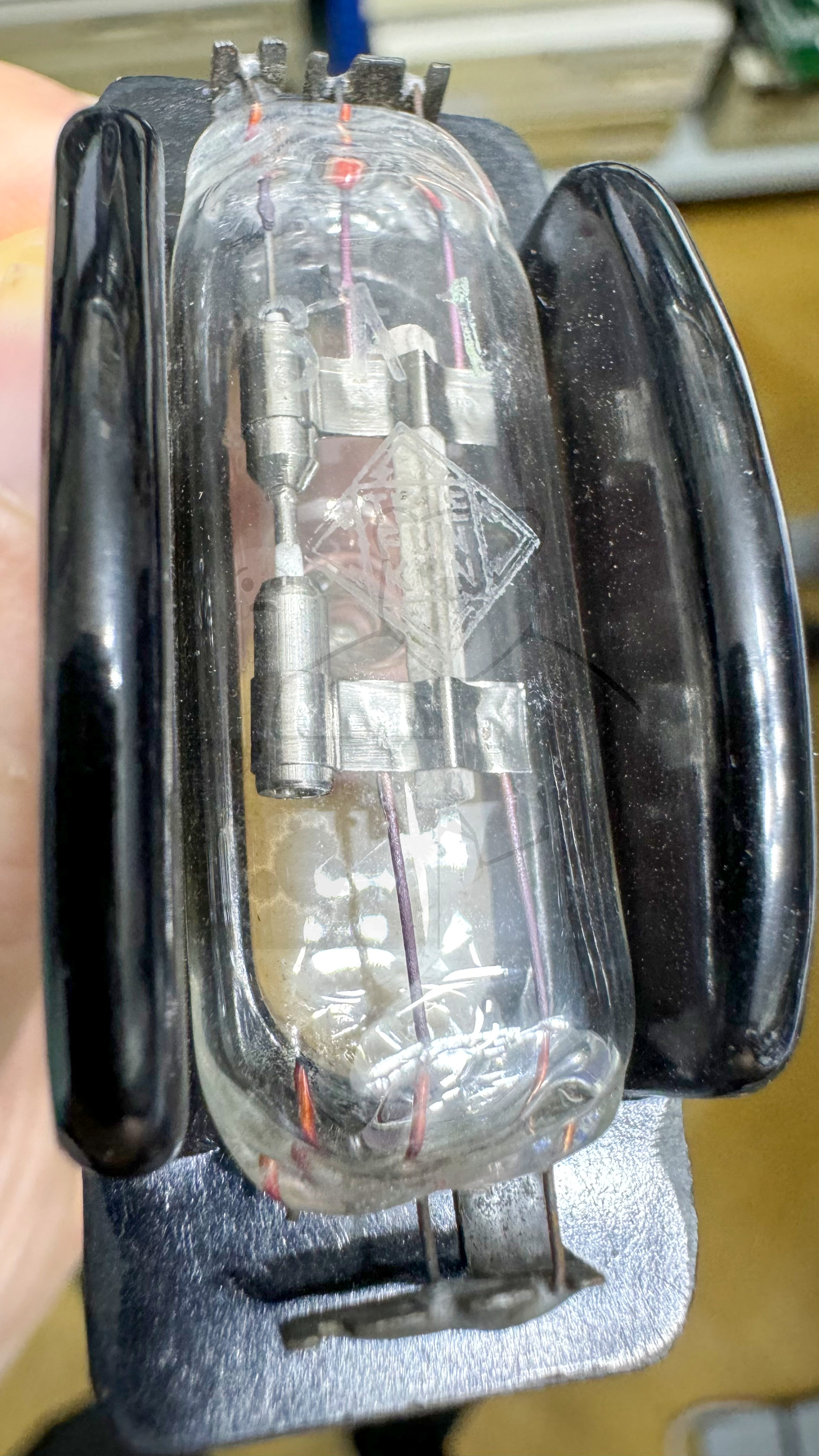

Röhre SA1 #0272 Bild 8

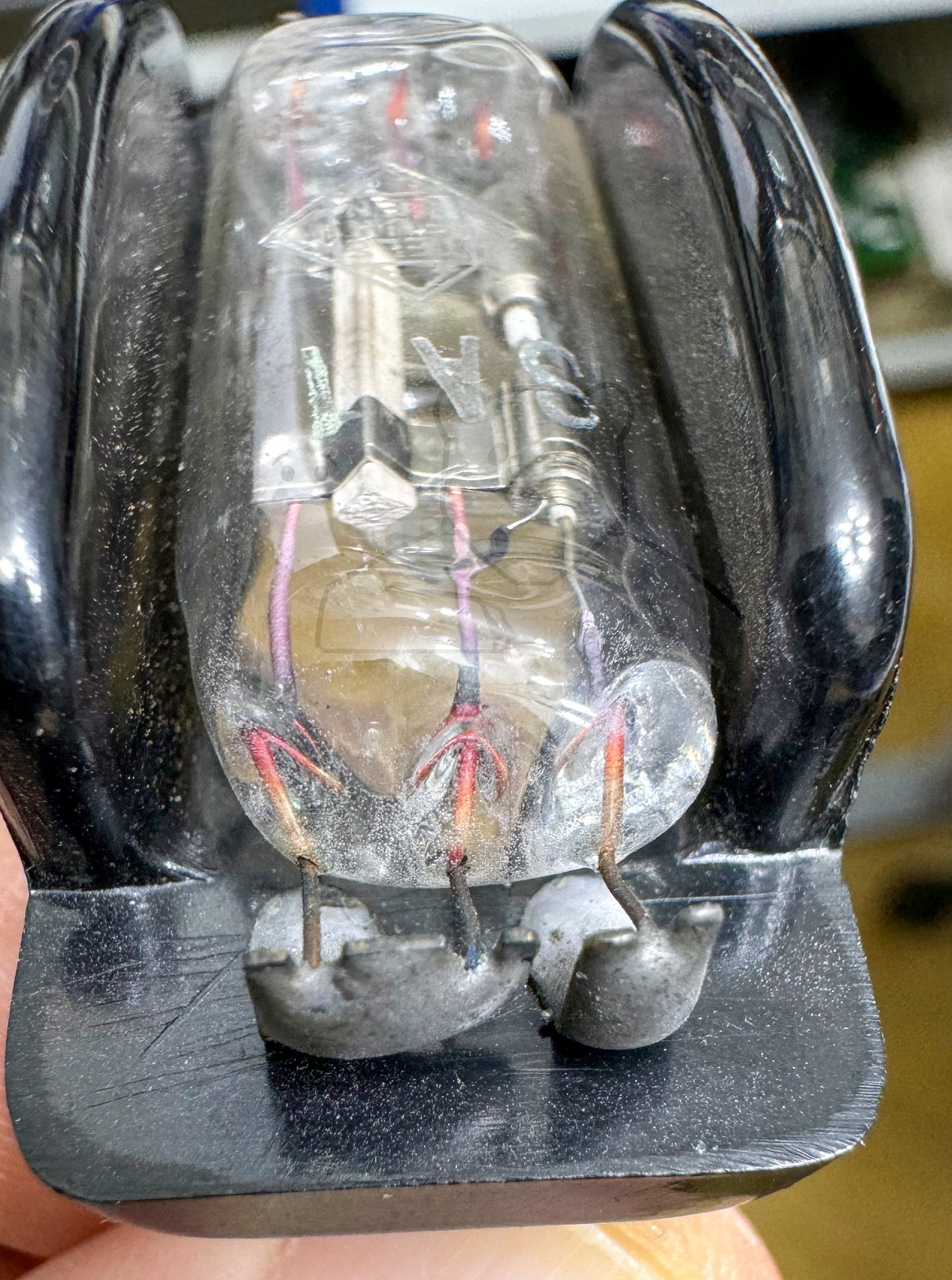

Röhre SA1 #0272 Bild 9
