🔎 Beschreibung der Röhre: STV100/60 Z II Inventarnummer: 00260
| Name | → STV100/60 Z II 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Stabilovolt |
| Heizspannung (Volt) | |
| Heizstrom (Ampère) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | Telefunken 77.6607 pCZ |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 32031 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S38a |
🔎 Beschreibung der Systeme für die Röhre: STV100/60 Z II
| System 1 | |
| Kathode | 4 |
| Gitter 1 | Hilfsanode: 1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | → Glimmstabilisator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der STV100/60 Z II
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu STV100/60 Z II
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/qmUQDAVmOq0 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: STV100/60 Z II
Datenblatt STV100-60Z II Telefunken.pdf (47 kB)
Pruefkarte STV100-60Z II - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: STV100/60 Z II

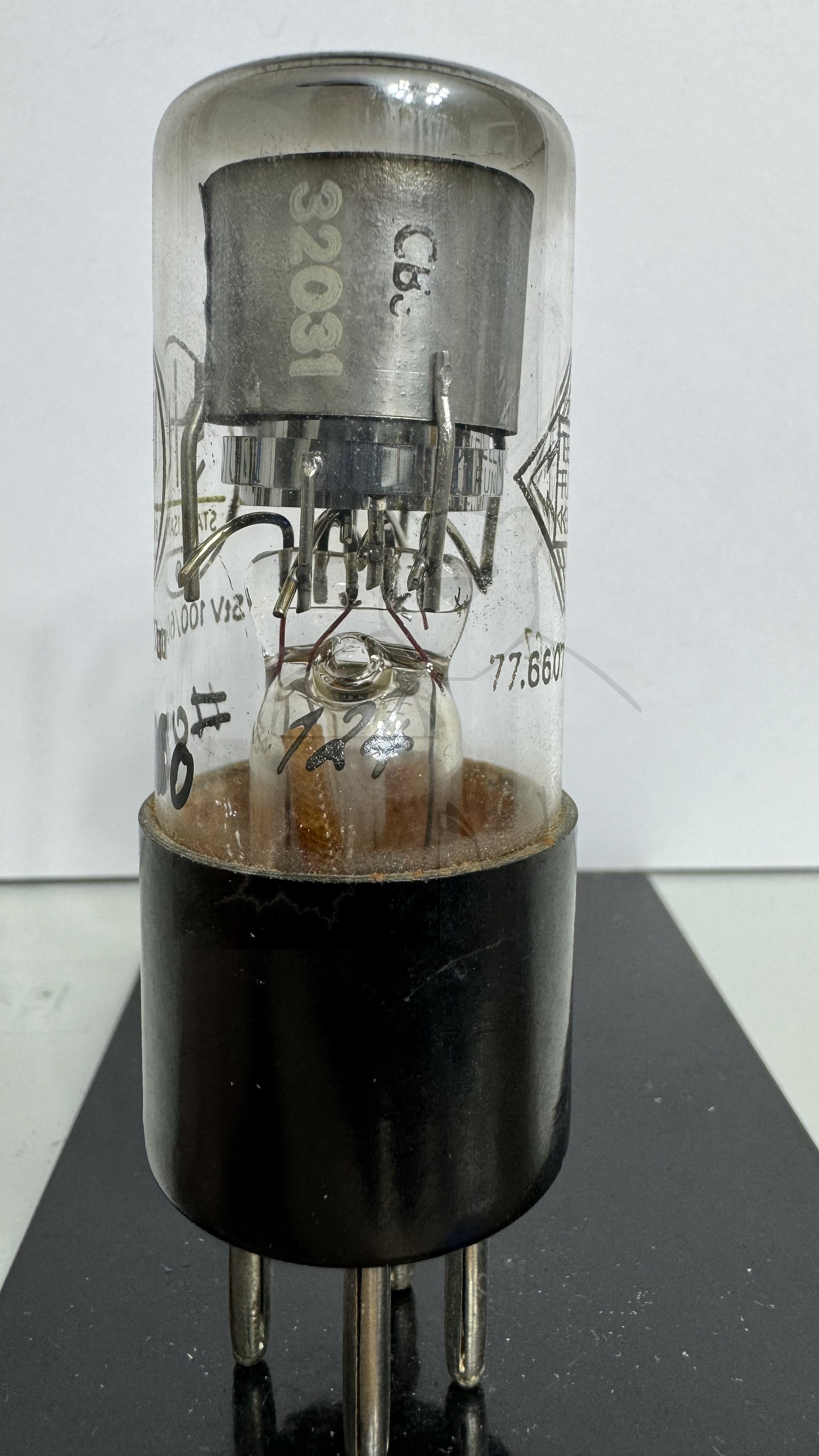

Röhre STV100-60 Z II #0260 Bild 1

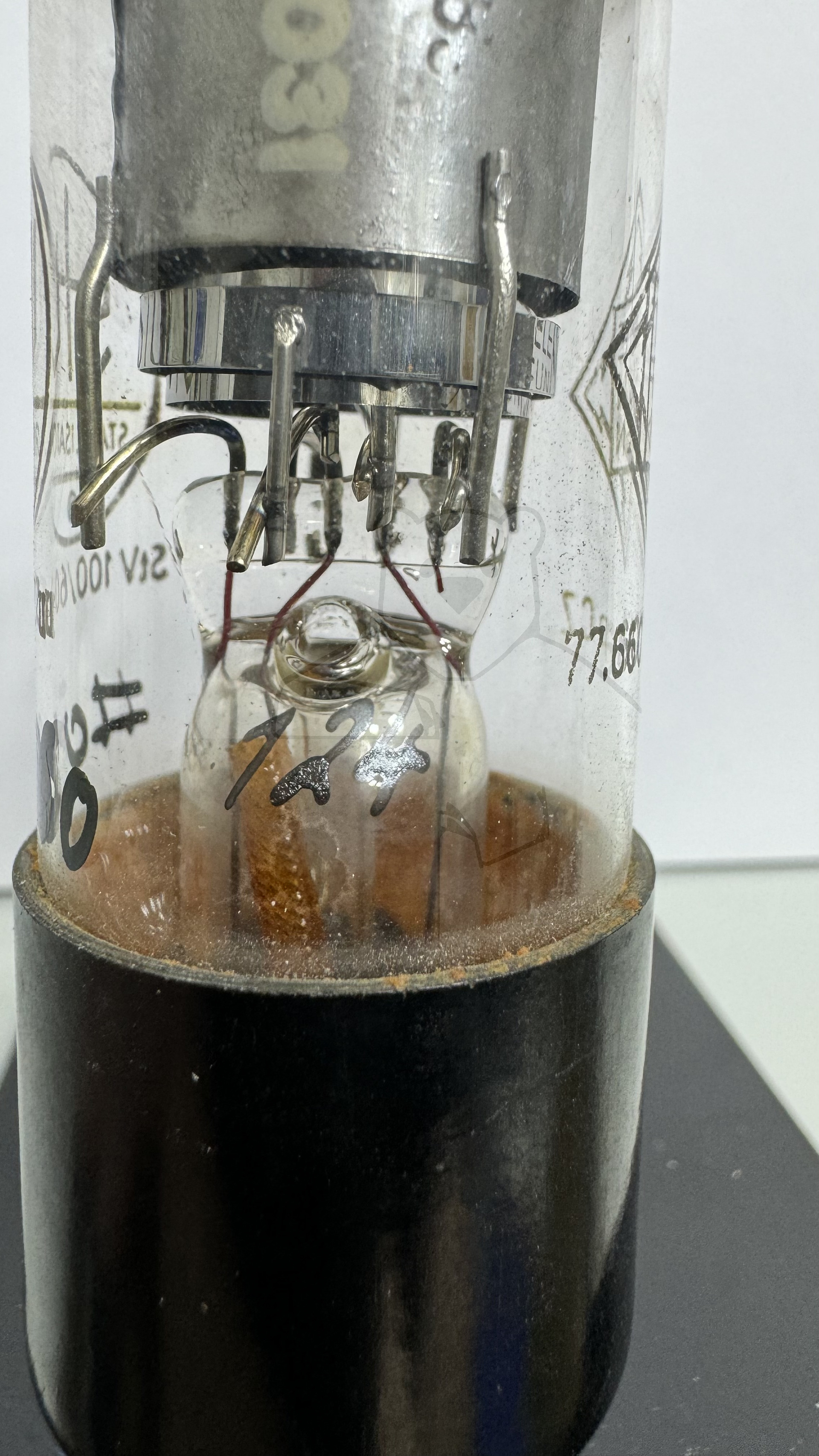

Röhre STV100-60 Z II #0260 Bild 2
