🔎 Beschreibung der Röhre: AX50 Inventarnummer: 00246
| Name | → AX50 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Philips |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 3,75 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | Röhre arbeitet mit Quecksilberfüllung |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | M1 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S44a |
🔎 Beschreibung der Systeme für die Röhre: AX50
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 4 |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Gleichrichter, Zweiweg, Gasgefuellt |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

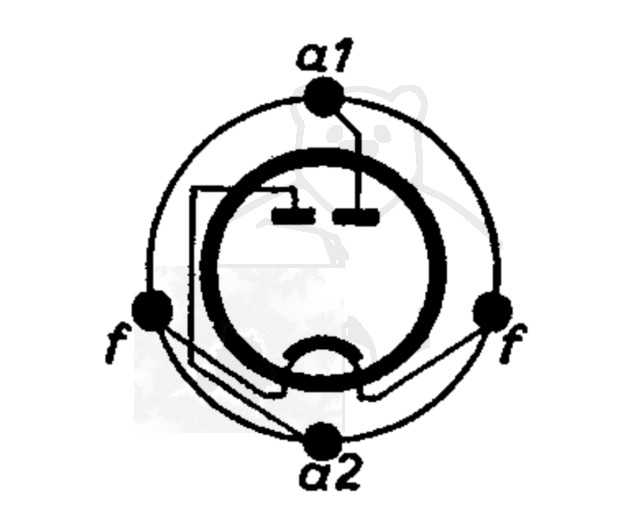

🔎 Sockelschaltung der AX50
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 YouTube Video zu AX50
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/2Fe9-Pqg4ho (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: AX50
Anwendung AX50.pdf (57 kB)
Datenblatt AX50 Brimar [www.tubedata.info].pdf (97 kB)
Datenblatt AX50 Philips [www.tubedata.info].pdf (159 kB)
Pruefkarte AX50 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte AX50 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: AX50

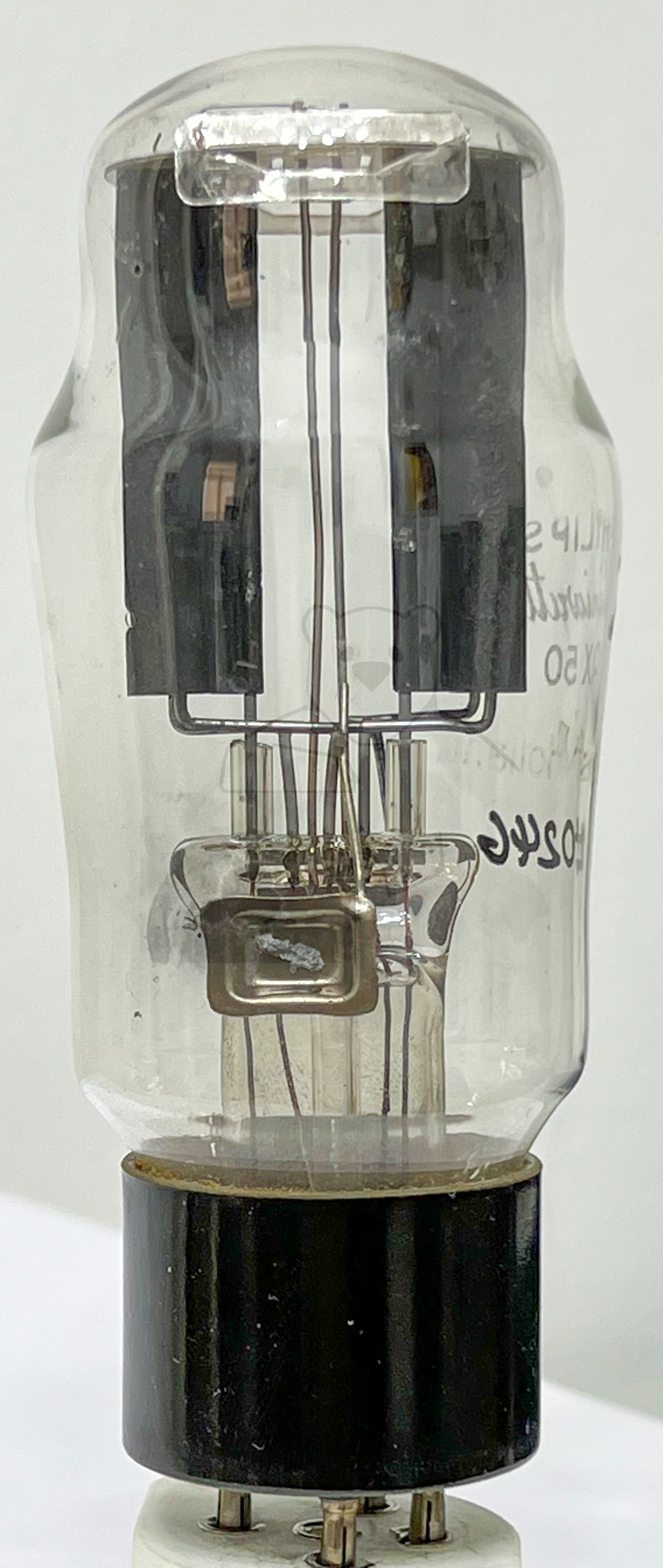

Röhre AX50 #0246 Bild 1

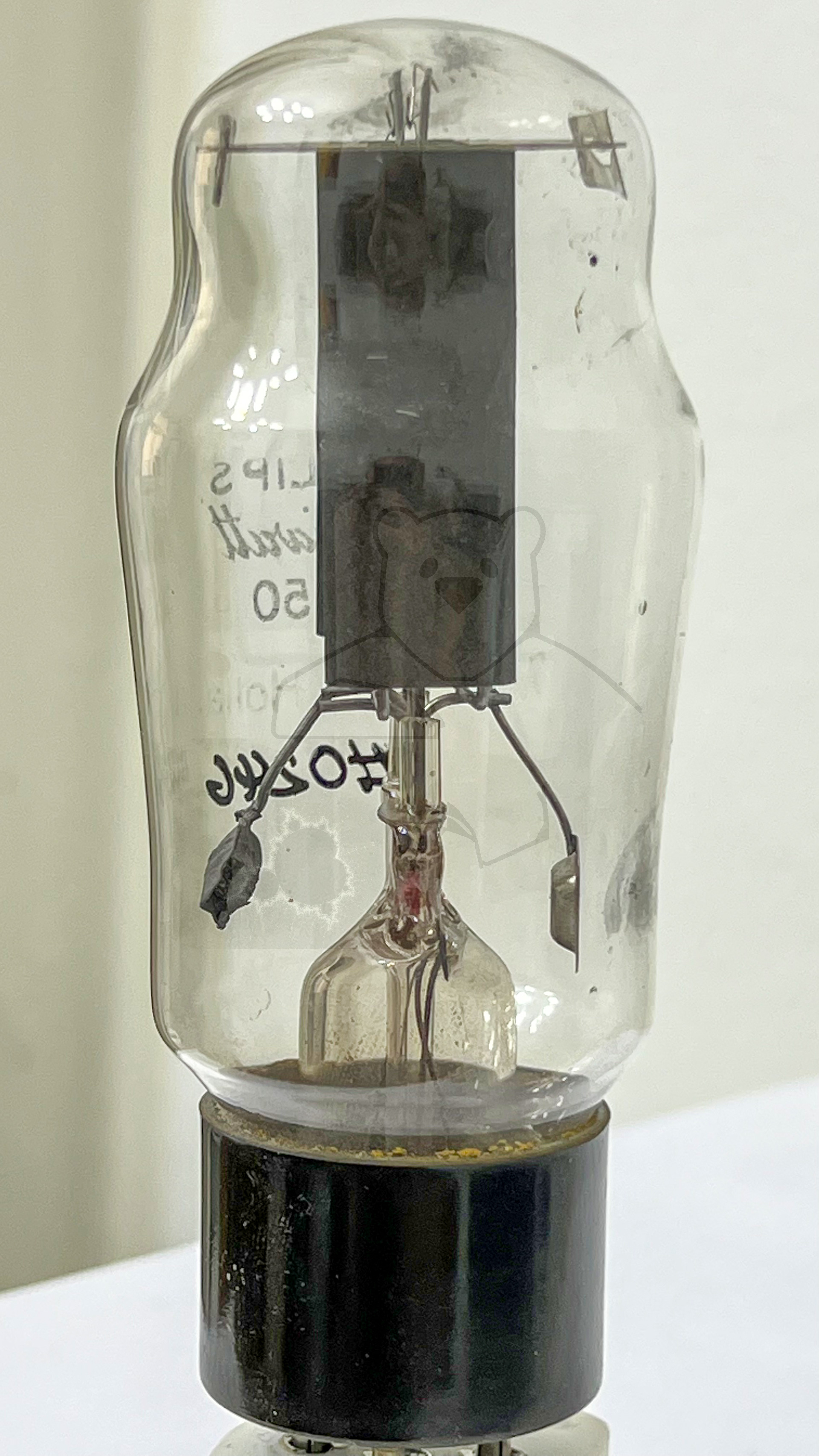

Röhre AX50 #0246 Bild 2
