đ Beschreibung der Röhre: 6AU5GT Inventarnummer: 00237
| Name | â 6AU5GT |
| Vergleichsname | |
| Hersteller | â General Electric |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,25 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L9 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6AU5GT
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 1 |
| Gitter 2 | 8 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

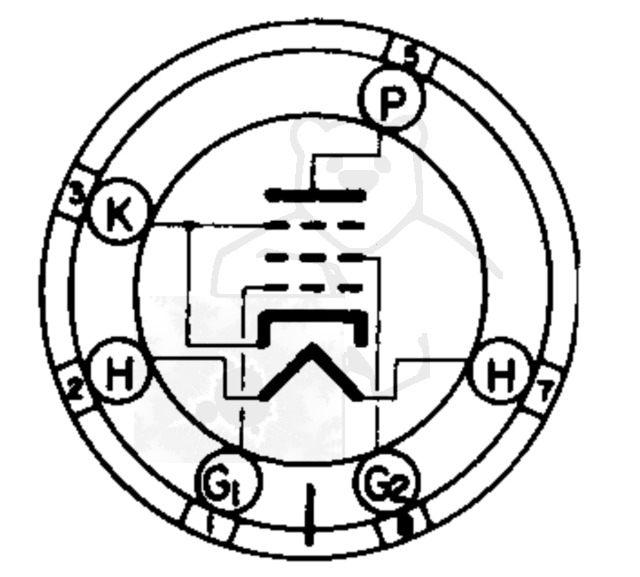

đ Sockelschaltung der 6AU5GT
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 6AU5GT
Datenblatt 6AU5GT RCA [www.tubedata.info].pdf (227 kB)
Datenblatt 6AU5GT Tung-Sol [www.tubedata.info].pdf (137 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6AU5GT

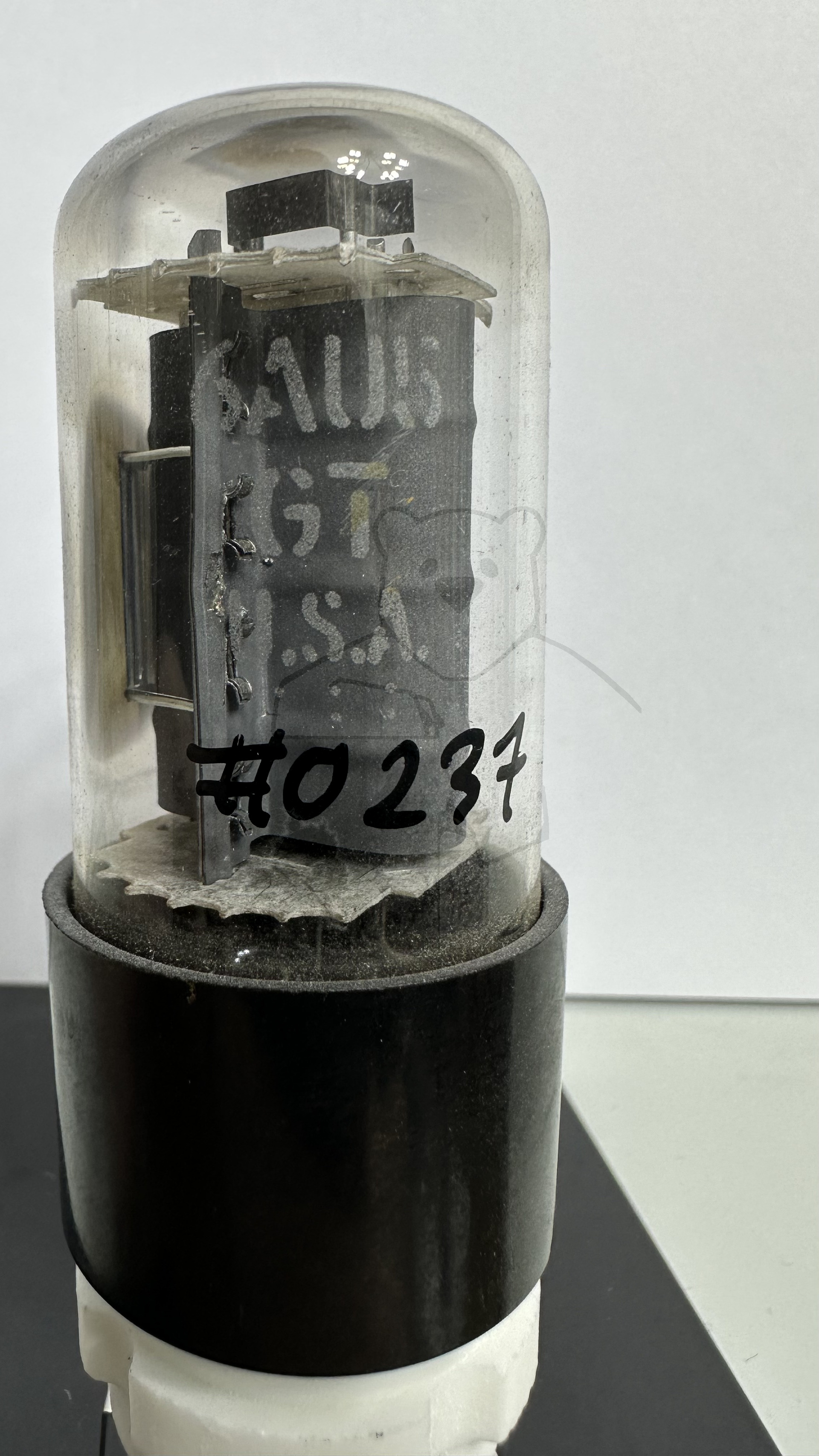

Röhre 6AU5GT #0237 Bild 1

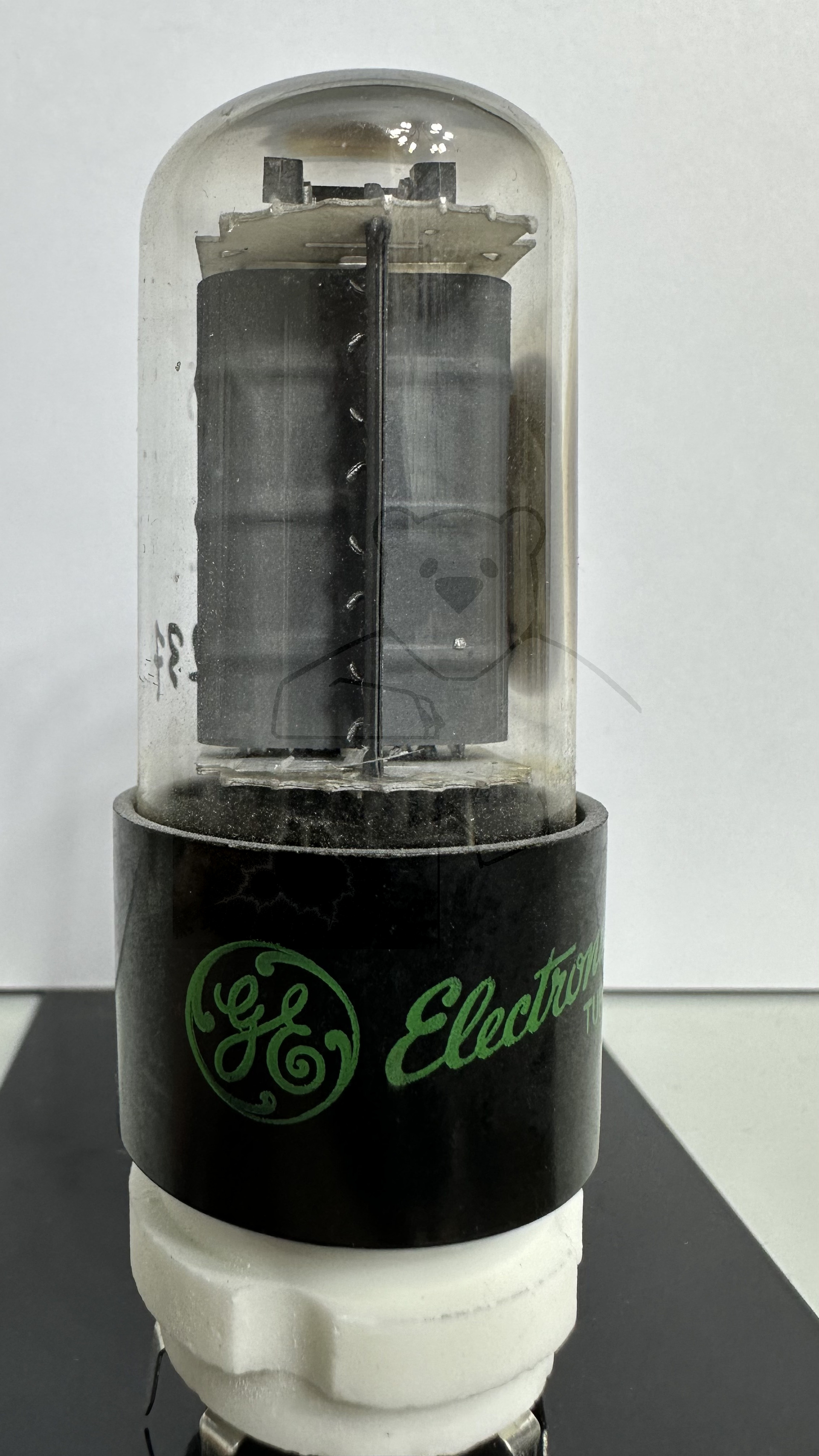

Röhre 6AU5GT #0237 Bild 2

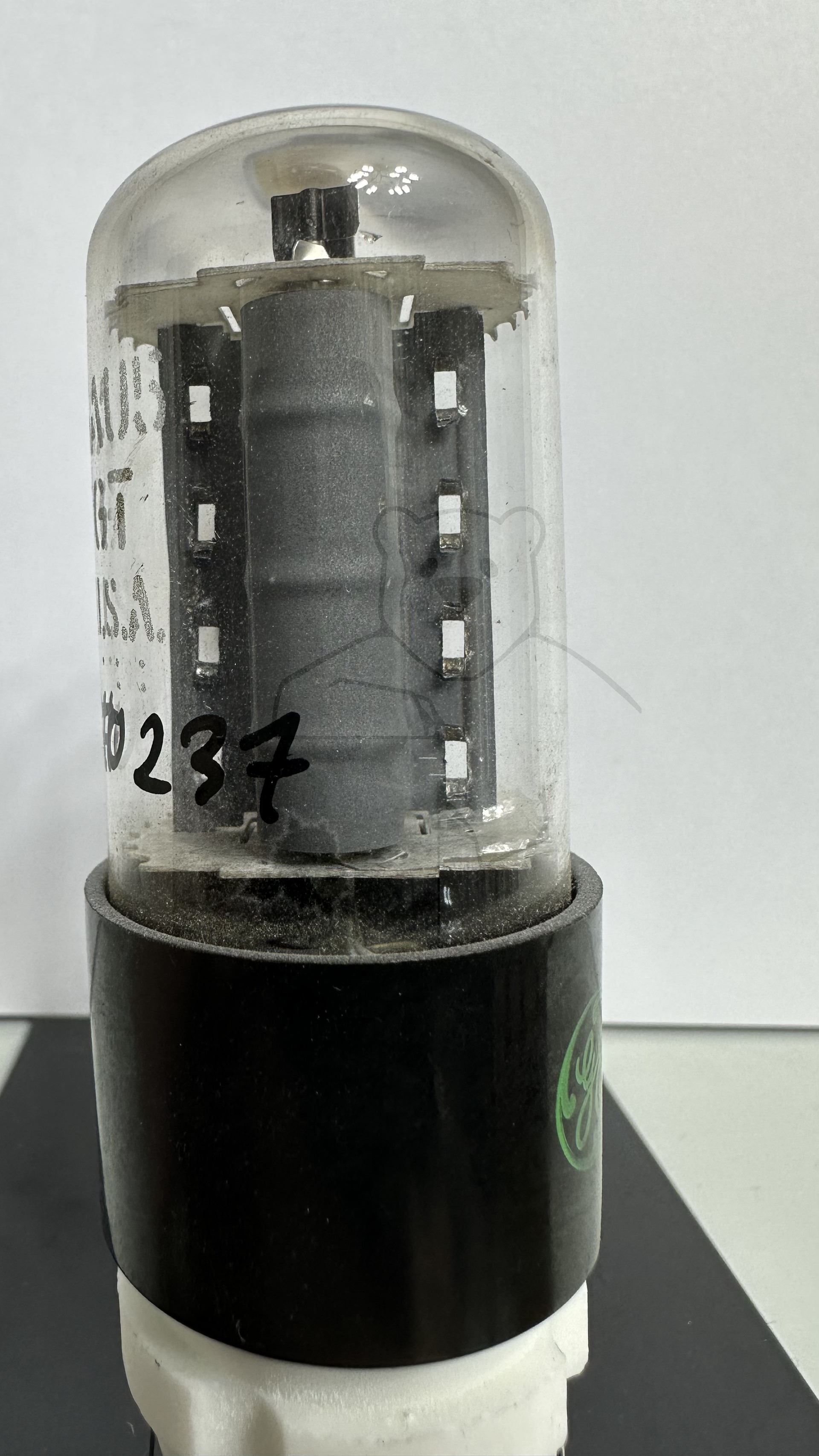

Röhre 6AU5GT #0237 Bild 3
