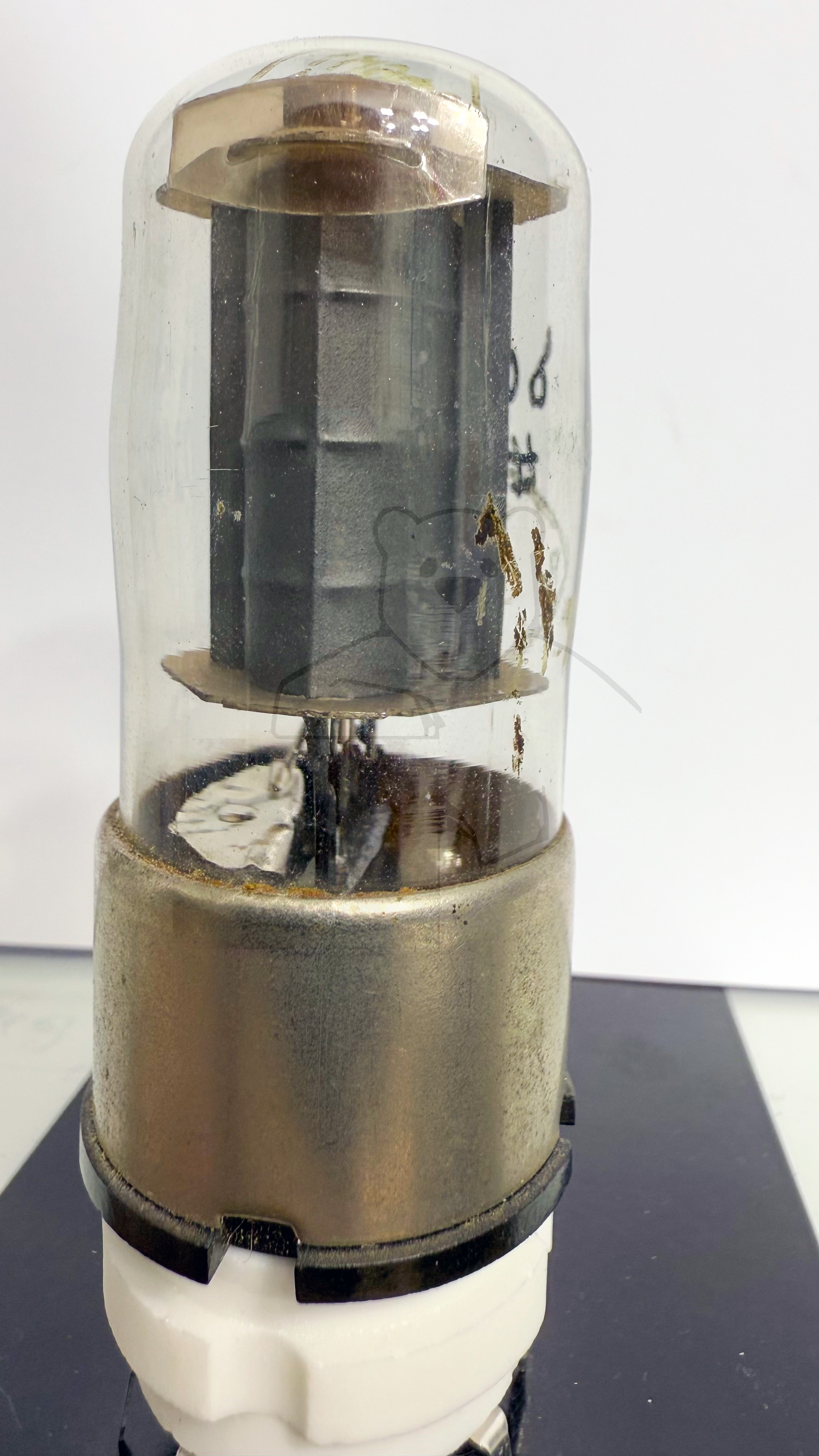

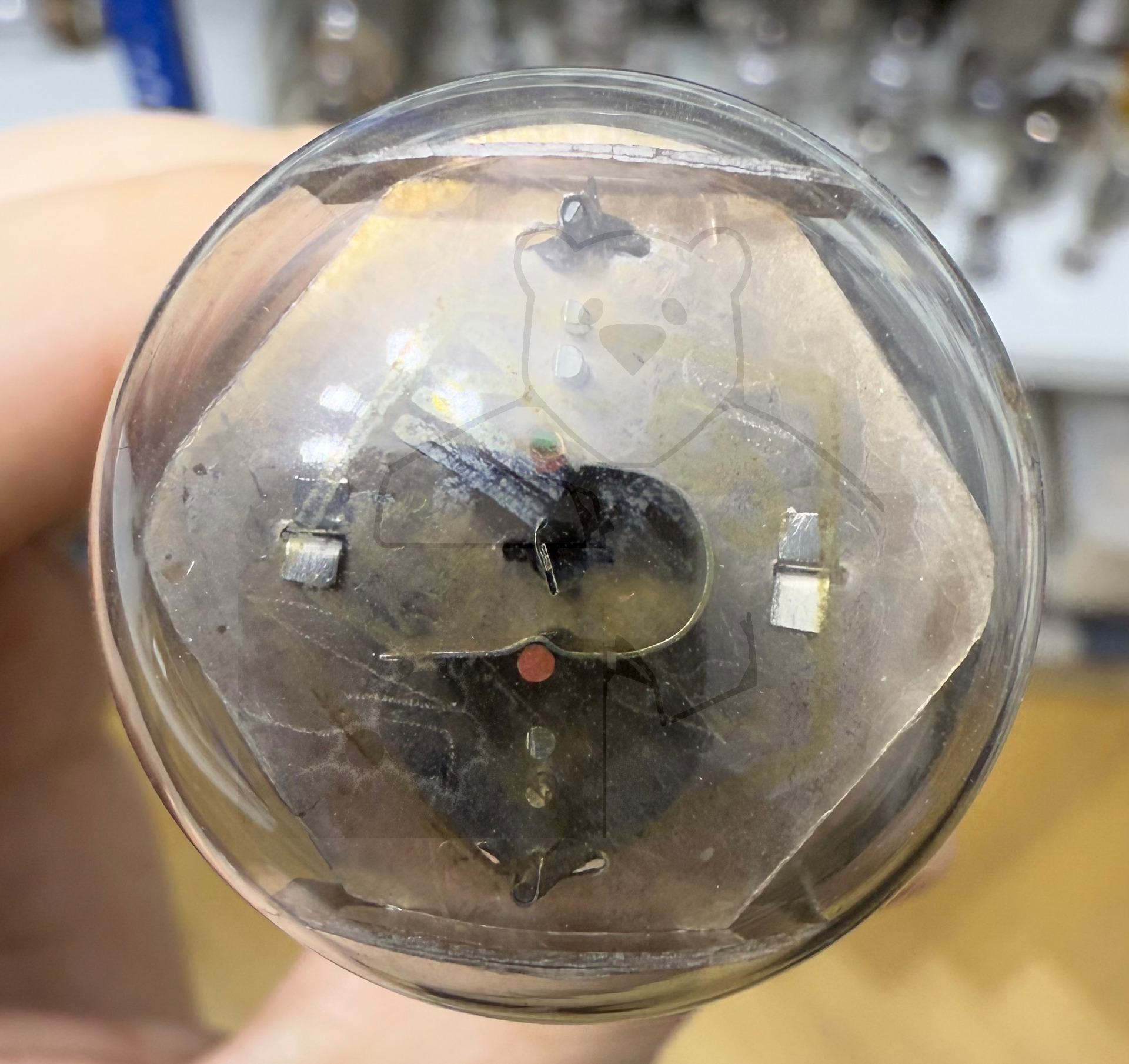

Daten und Bilder der Röhre: 6Ф6М1

🔎 Beschreibung der Röhre: 6Ф6М1 Inventarnummer: 00212

Name	→ 6Ф6М1
Vergleichsname	6F6M1
Hersteller	→ UdSSR (Allgemein)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L9

🔎 Beschreibung der Systeme für die Röhre: 6Ф6М1

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

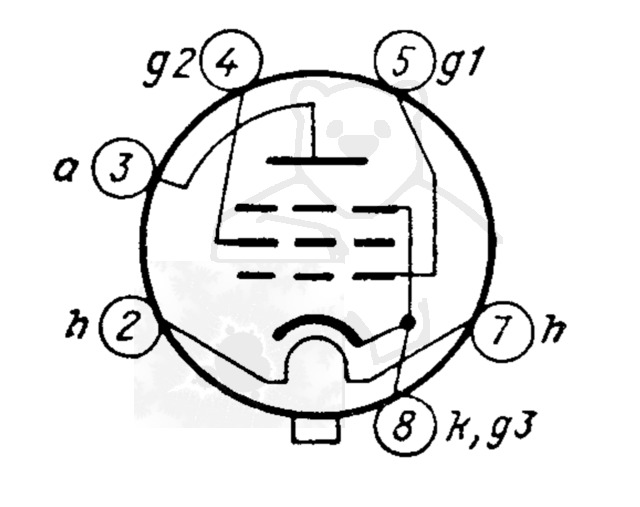

🔎 Sockelschaltung der 6Ф6М1

Bildquelle: UdSSR Datenblatt

🔎 Datenblätter zur Röhre: 6Ф6М1
Datenblatt 6F6S 6Ф6.pdf (54 kB)
