🔎 Beschreibung der Röhre: 6SN7GT Inventarnummer: 00200
| Name | → 6SN7GT |
| Vergleichsname | 6N8S → 6Н8С |
| Hersteller | → RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S44b |
🔎 Beschreibung der Systeme für die Röhre: 6SN7GT
| System 1 | System 2 | |
| Kathode | 6 | 3 |
| Gitter 1 | 4 | 1 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 7, 8 | 7, 8 |
| Abschirmung | ||
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6SN7GT
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 6SN7GT
Datenblatt 6SN7 RCA.pdf (1930 kB)
Datenblatt 6SN7 RFT.pdf (66 kB)
Datenblatt 6SN7GT Brimar [www.tubedata.info].pdf (104 kB)
Datenblatt 6SN7GT Sylvania [www.tubedata.info].pdf (407 kB)
Datenblatt 6SN7GT Tung-Sol [www.tubedata.info].pdf (133 kB)
Datenblatt 6SN7GTA General Electric.pdf (479 kB)
Datenblatt 6SN7GTA RCA.pdf (297 kB)
Datenblatt 6SN7GTA Sylvania [www.tubedata.info].pdf (397 kB)
Datenblatt 6SN7GTA Tung-Sol [www.tubedata.info].pdf (221 kB)
Datenblatt 6SN7GTB General Electric [www.tubedata.info].pdf (479 kB)
Datenblatt 6SN7GTB RCA [www.tubedata.info].pdf (333 kB)
Datenblatt 6SN7GTB Sylvania.pdf (397 kB)
Datenblatt 6SN7GTB Tung-Sol Version 2 [www.tubedata.info].pdf (262 kB)
Datenblatt 6SN7GTB Tung-Sol.pdf (163 kB)
Datenblatt 6SN7WGT Raytheon.pdf (468 kB)
Datenblatt 6SN7WGTA Tung-Sol [www.tubedata.info].pdf (309 kB)
Pruefkarte 6SN7 VT-231 5692 - Karte 1 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte 6SN7 VT-231 5692 - Karte 2 - Funke W19 Roehrenpruefer.pdf (138 kB)
Pruefkarte 6SN7 VT231 - Neuberger RPM370 Roehrenmessgeraet.pdf (179 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6SN7GT

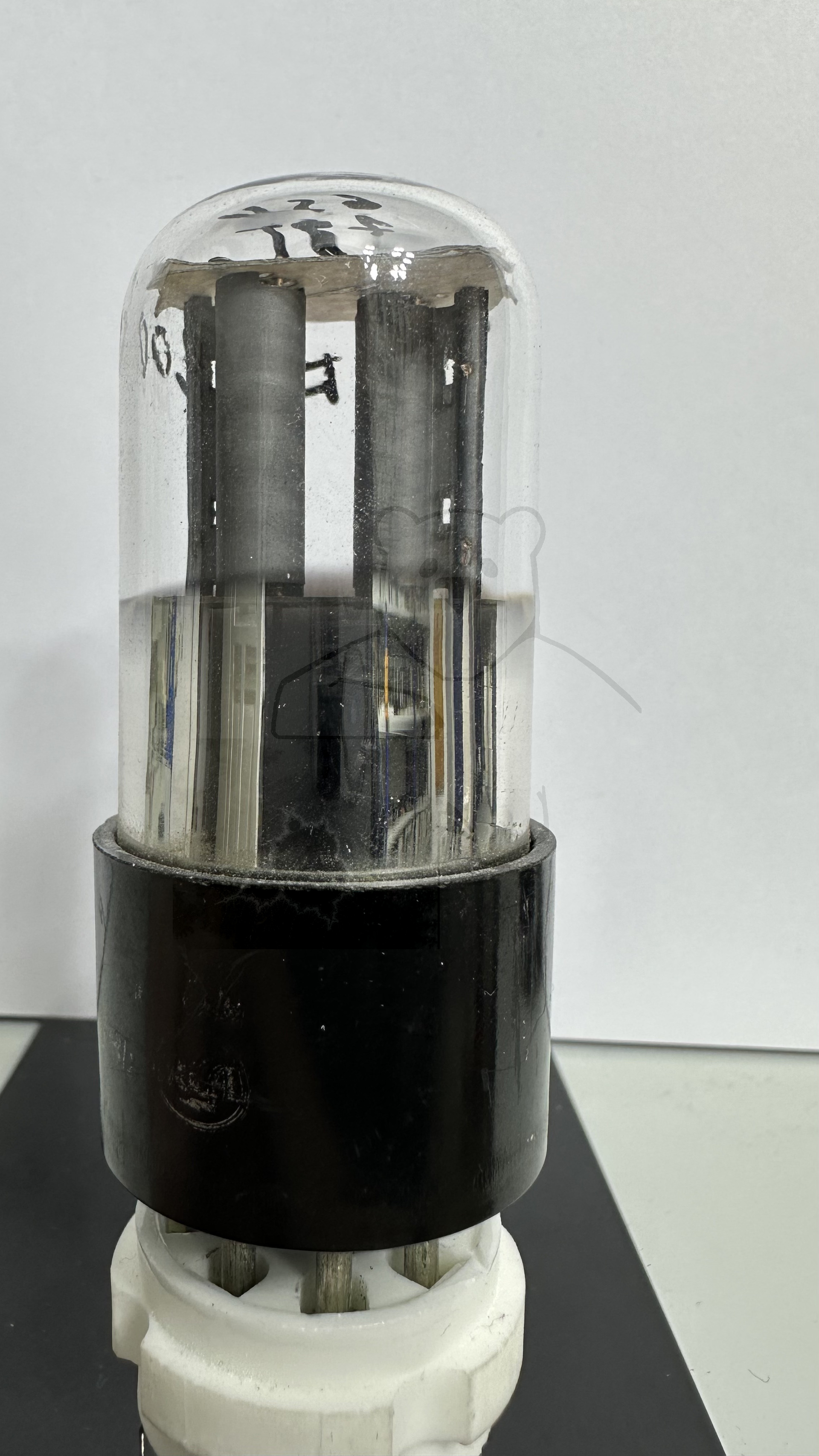

Röhre 6SN7GT #0200 Bild 1
