Daten und Bilder der Röhre: UCL11

🔎 Beschreibung der Röhre: UCL11 Inventarnummer: 00143

Name	→ UCL11
Vergleichsname
Hersteller	→ Telefunken, Roehrenwerk Ulm
Heizspannung (Volt)	60
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp	Hier geht es zur Metall Variante der → UCL11 (Metallausführung)
Informationen
Kenn Nummer	379
Ätz- Produktionscode	kb 10
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S40a

🔎 Beschreibung der Systeme für die Röhre: UCL11

	System 1	System 2
Kathode	8	8
Gitter 1	7	5
Gitter 2		4
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der UCL11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UCL11
Anwendung UCL11 Funkschau.pdf (108 kB)
Anwendung UCL11 Funkwerk Röhren Dokumente.pdf (5863 kB)
Datenblatt UCL11 Philips.pdf (81 kB)
Datenblatt UCL11 RFT.pdf (108 kB)
Datenblatt UCL11 Telefunken.pdf (398 kB)
Pruefkarte UCL11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte UCL11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte UCL11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)
Pruefkarte UCL11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: UCL11

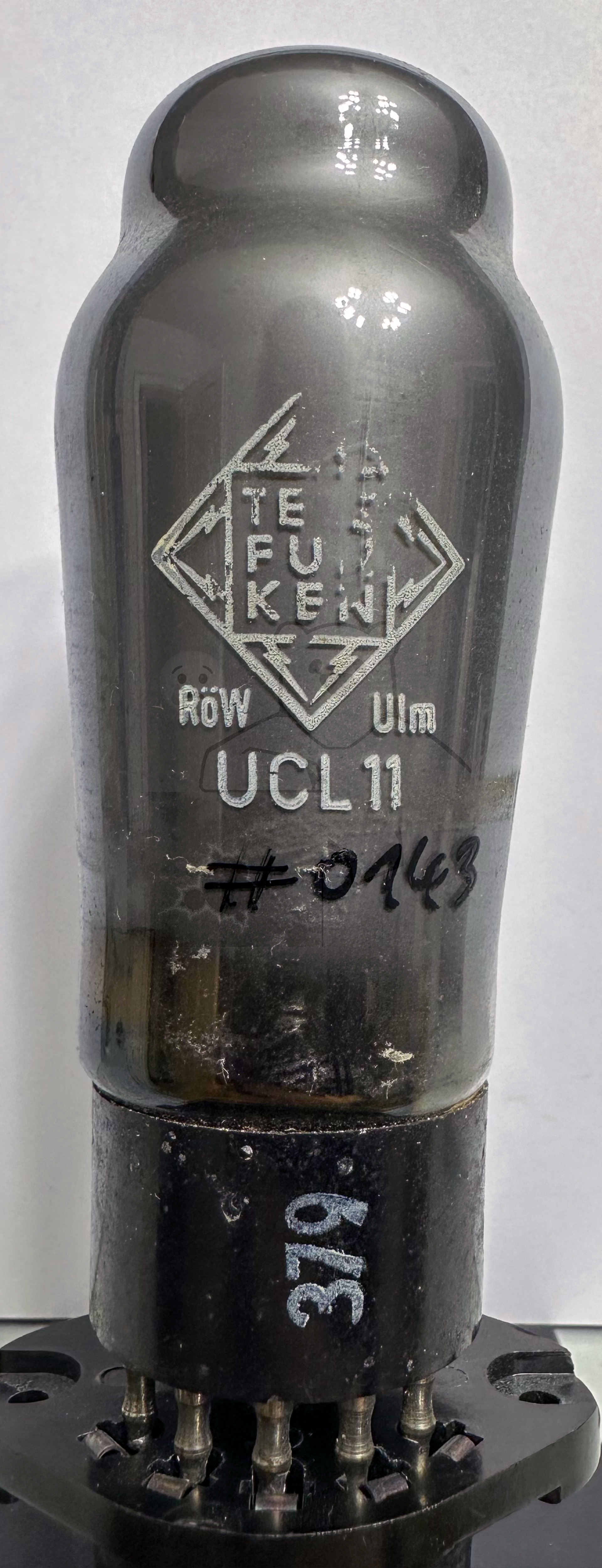

Röhre UCL11 #0143 Bild 1
