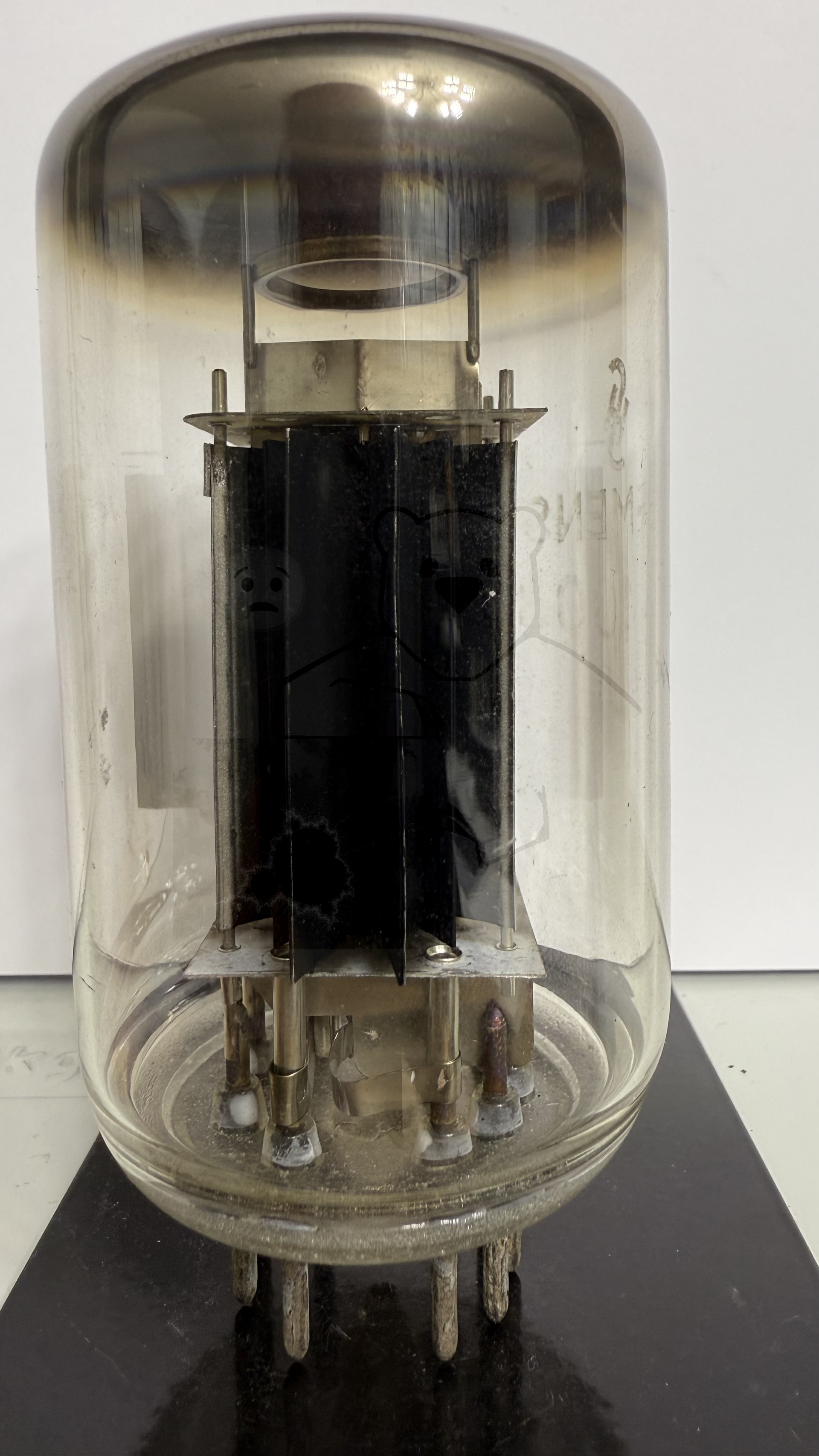

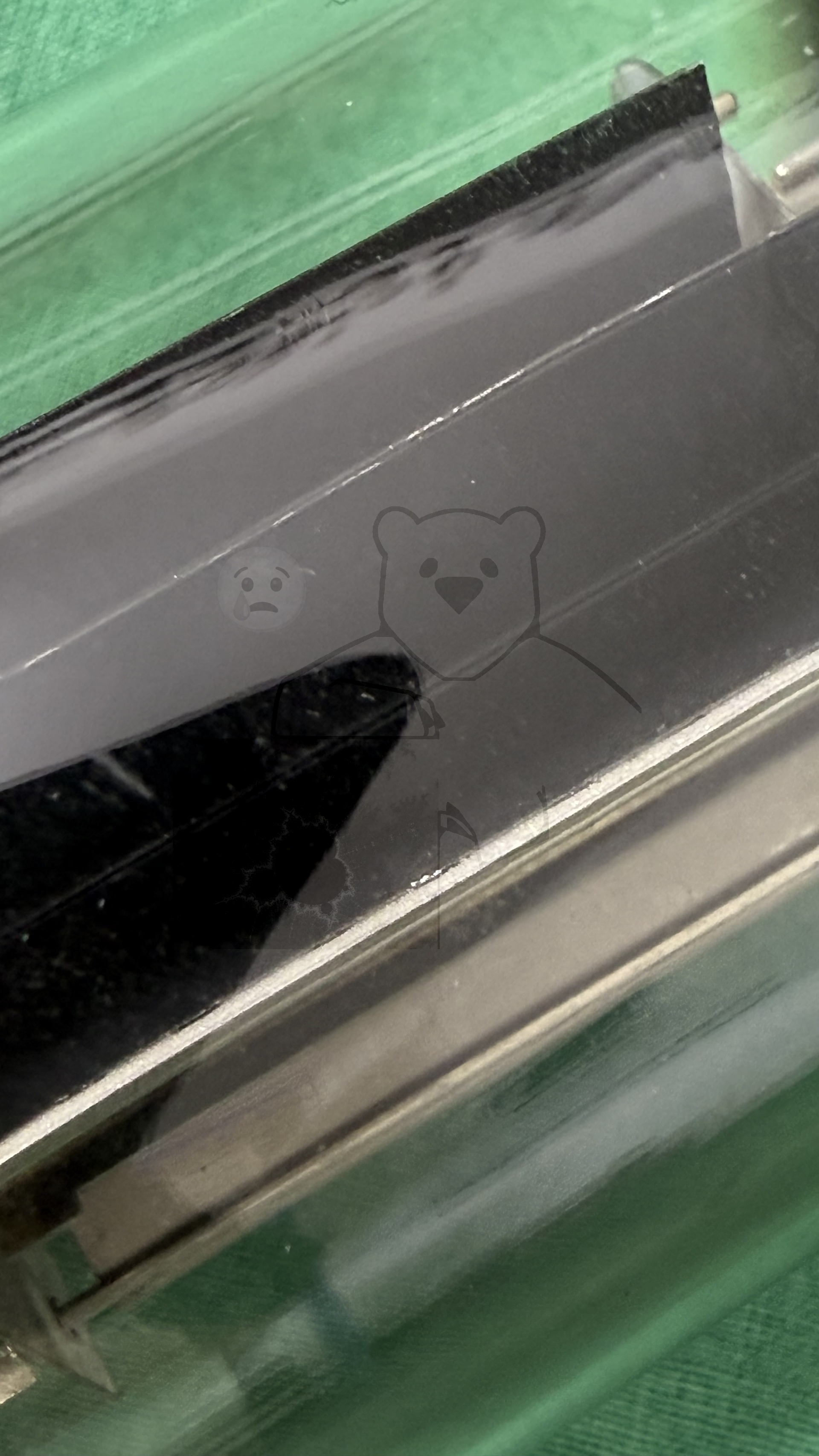

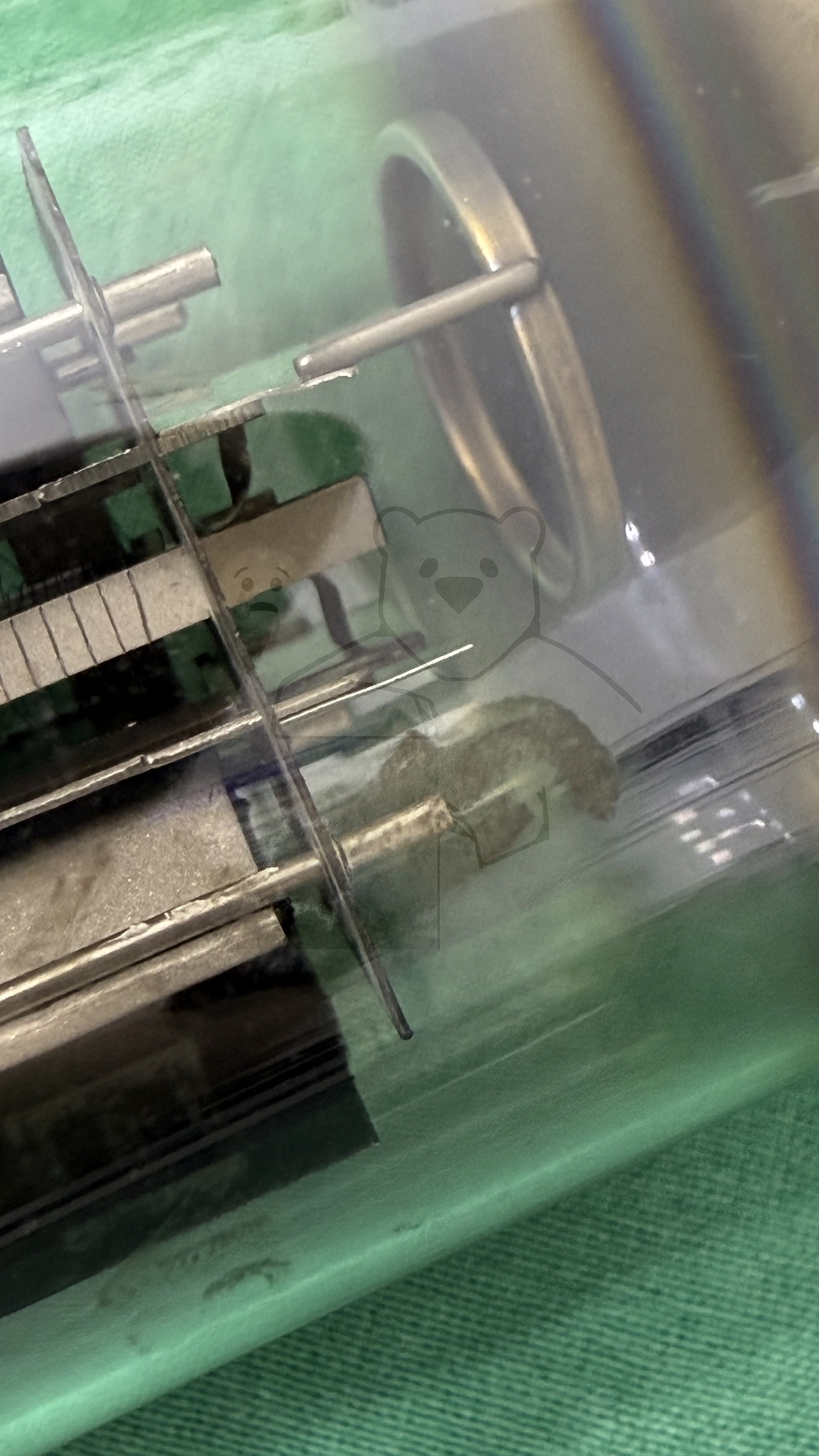

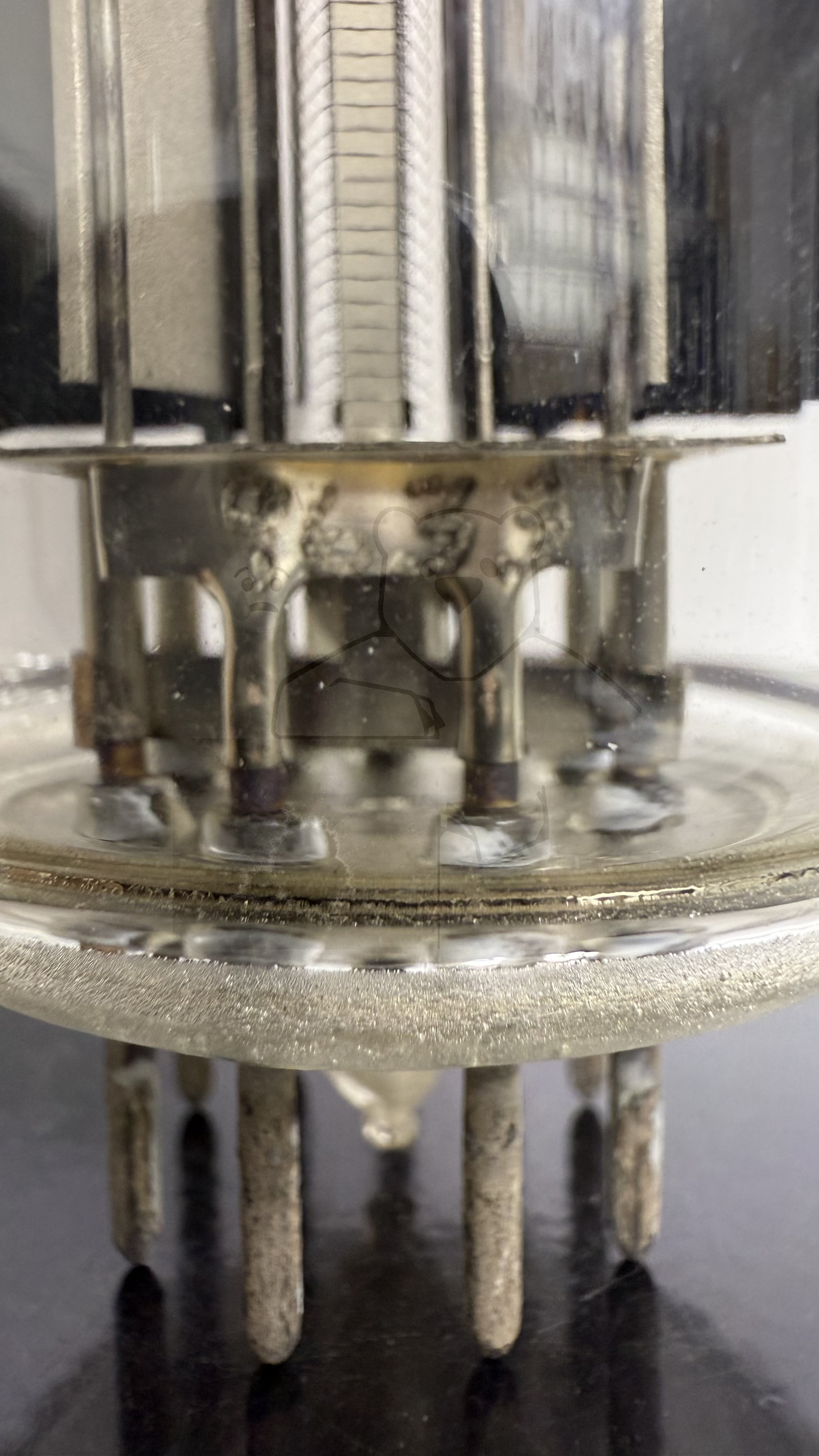

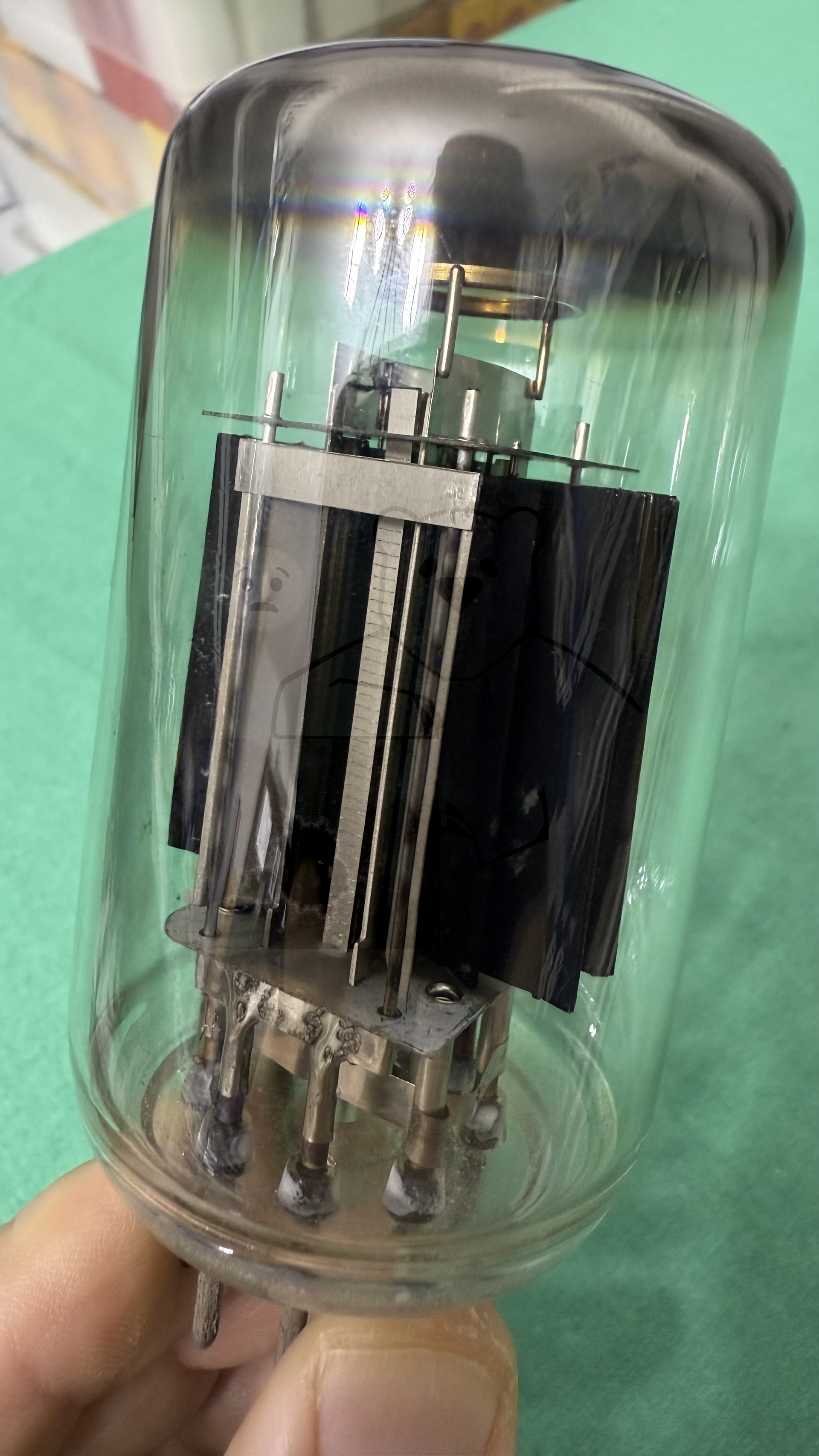

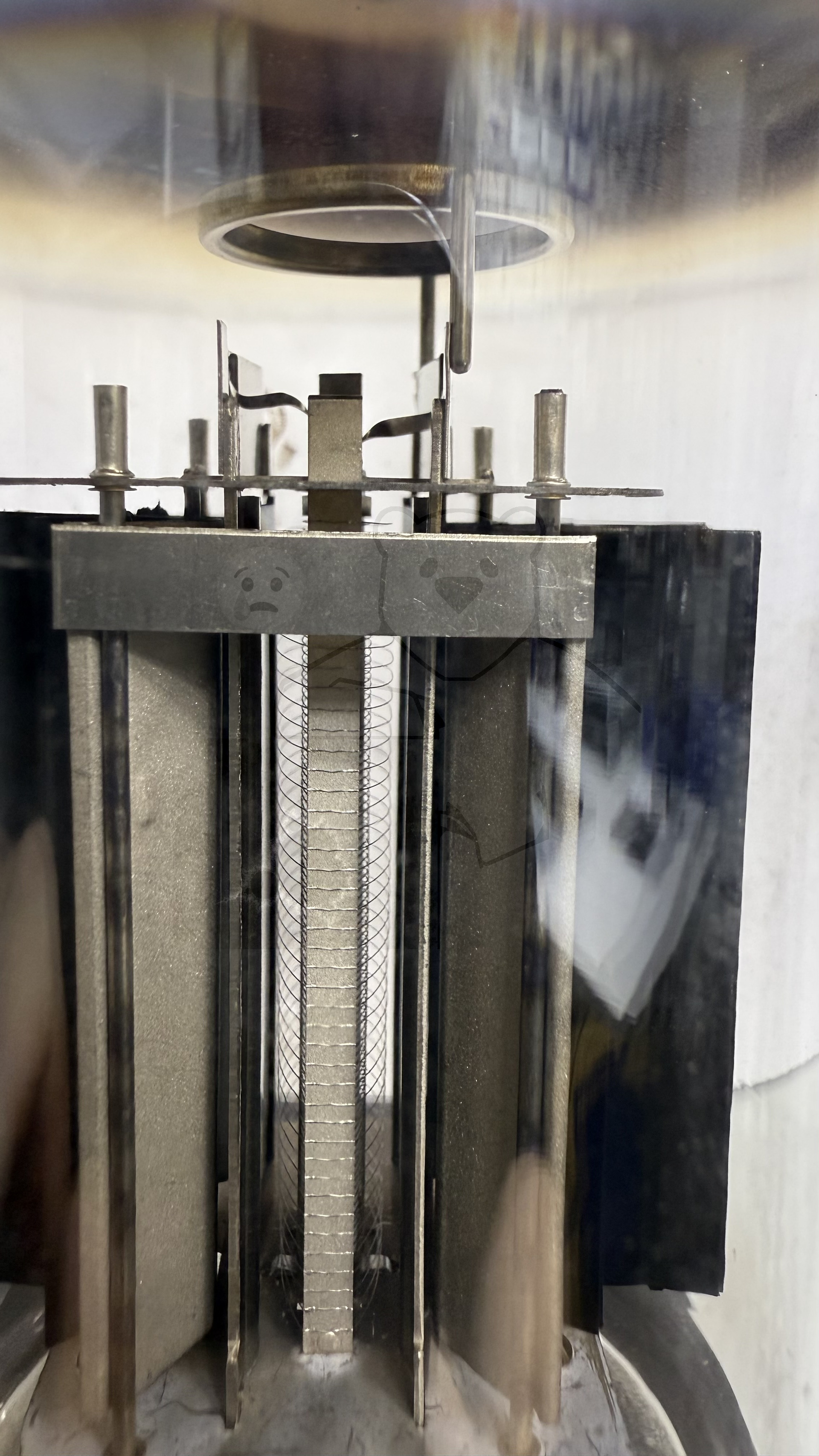

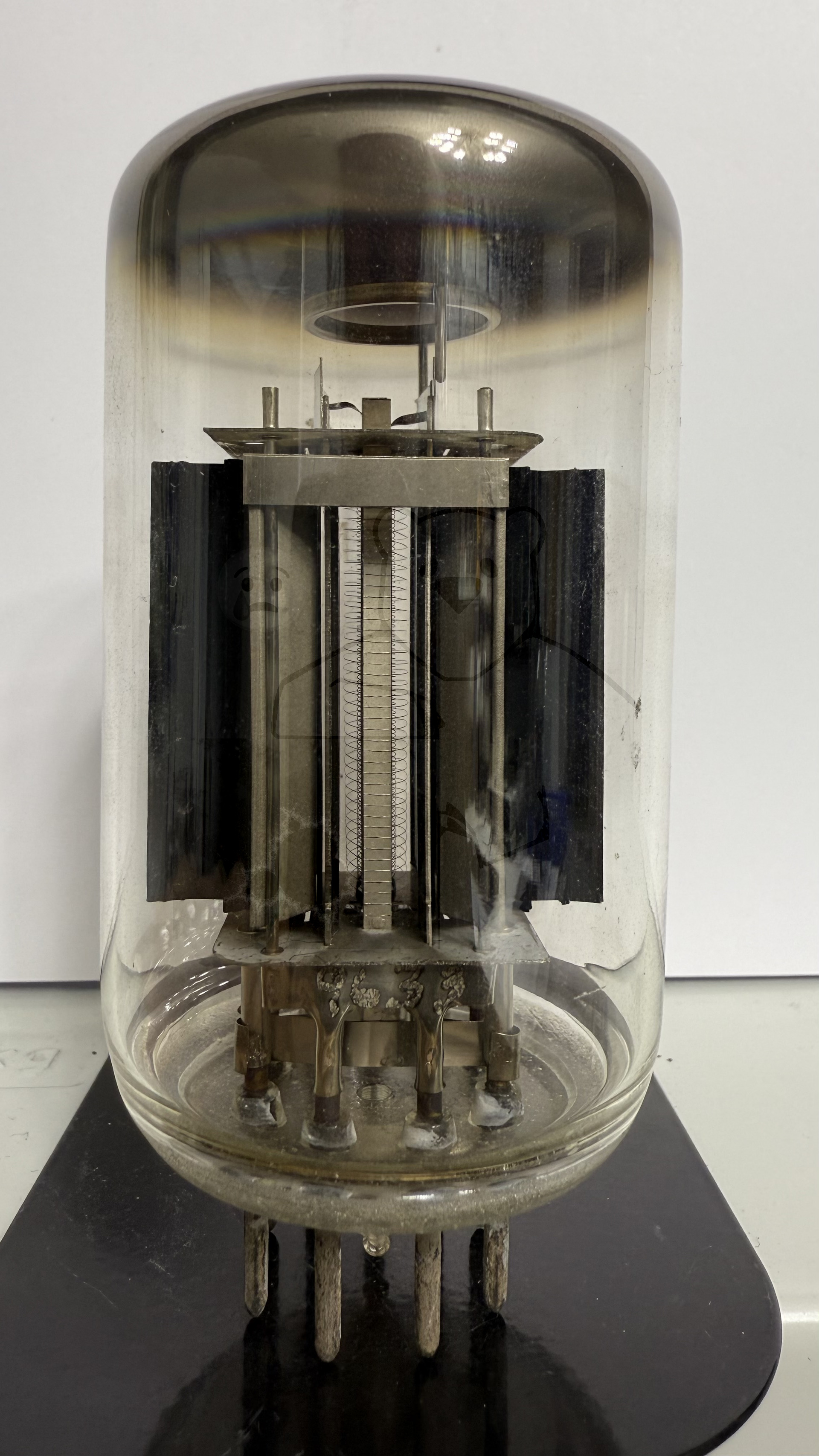

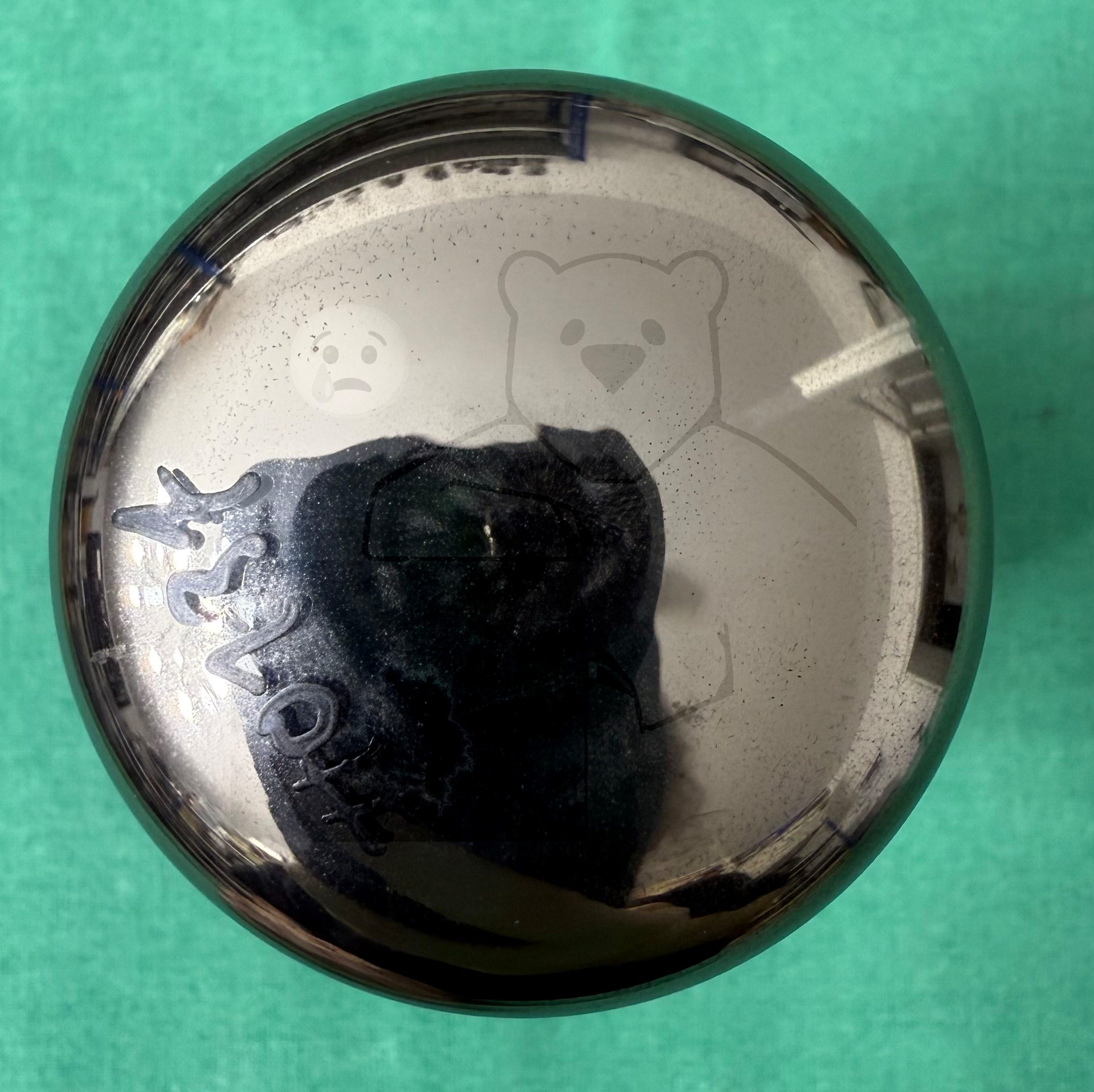

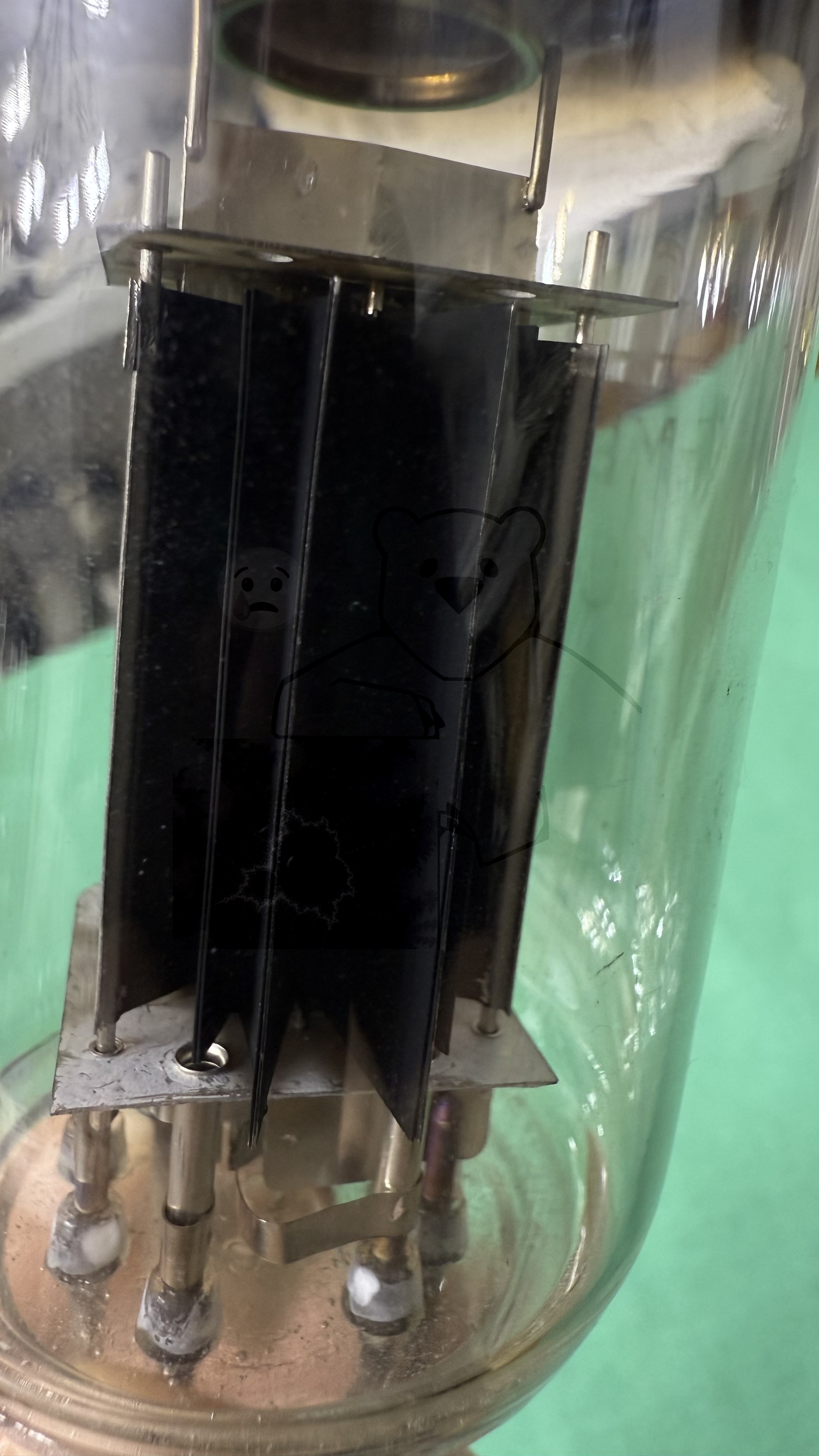

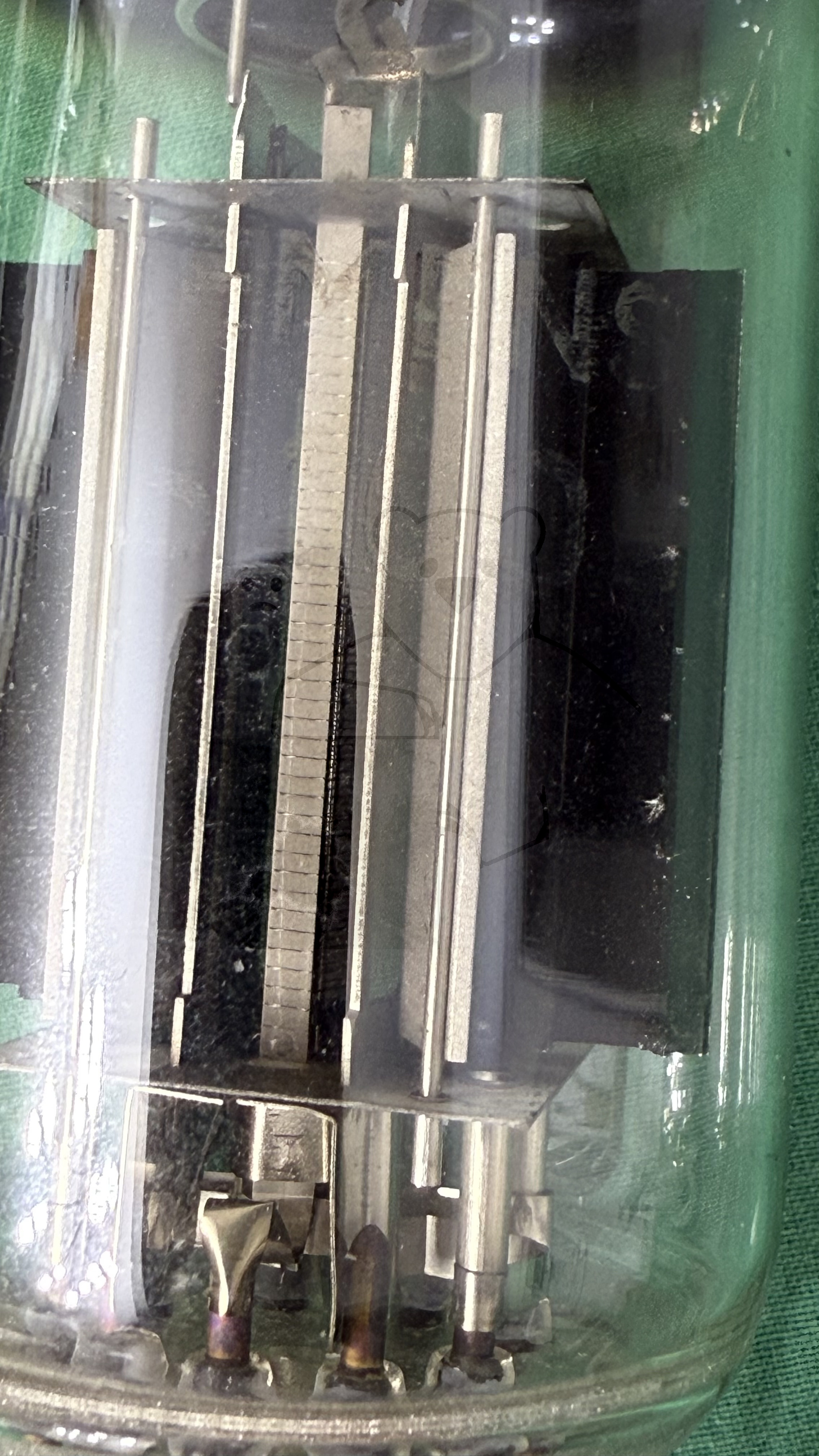

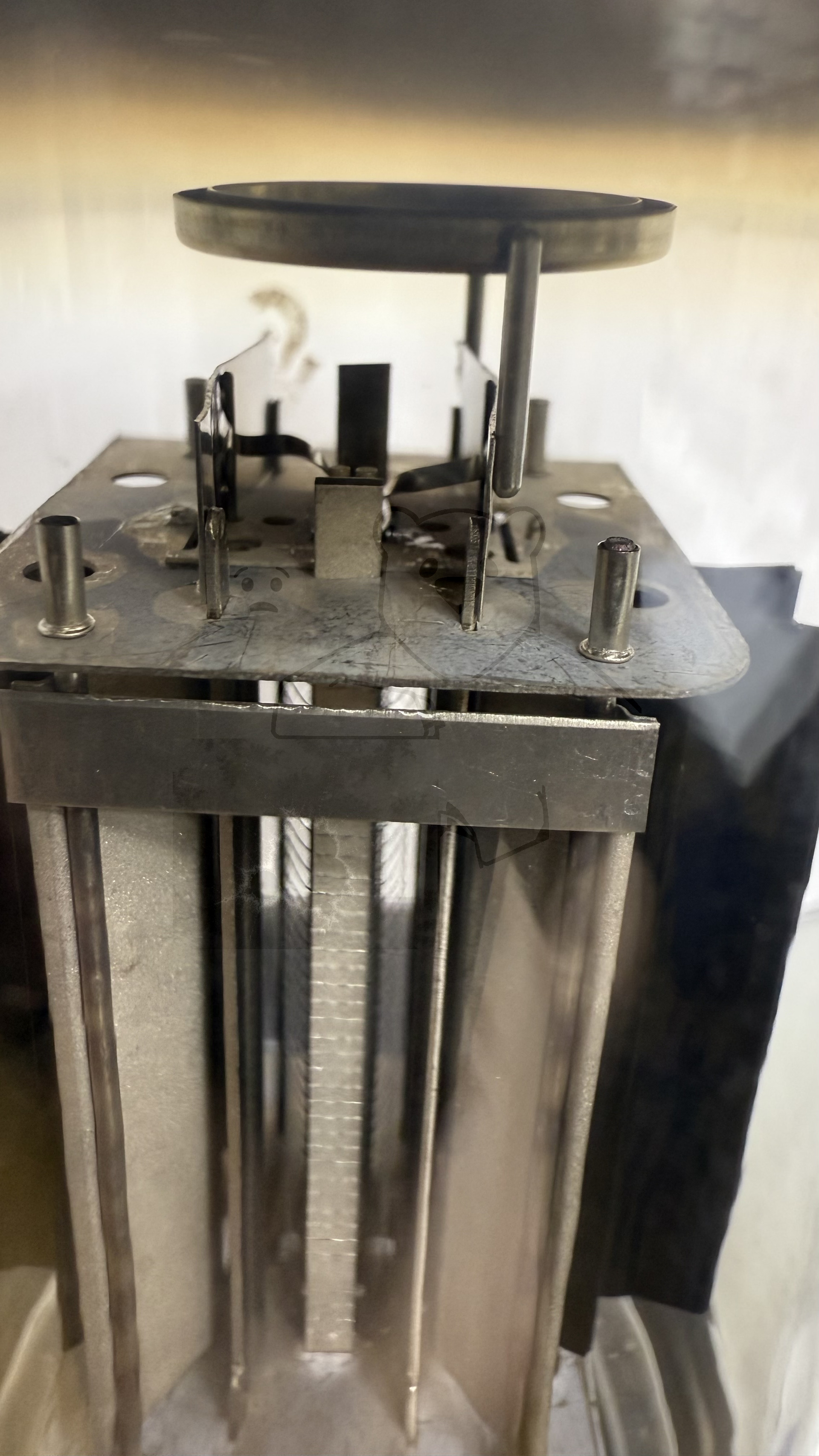

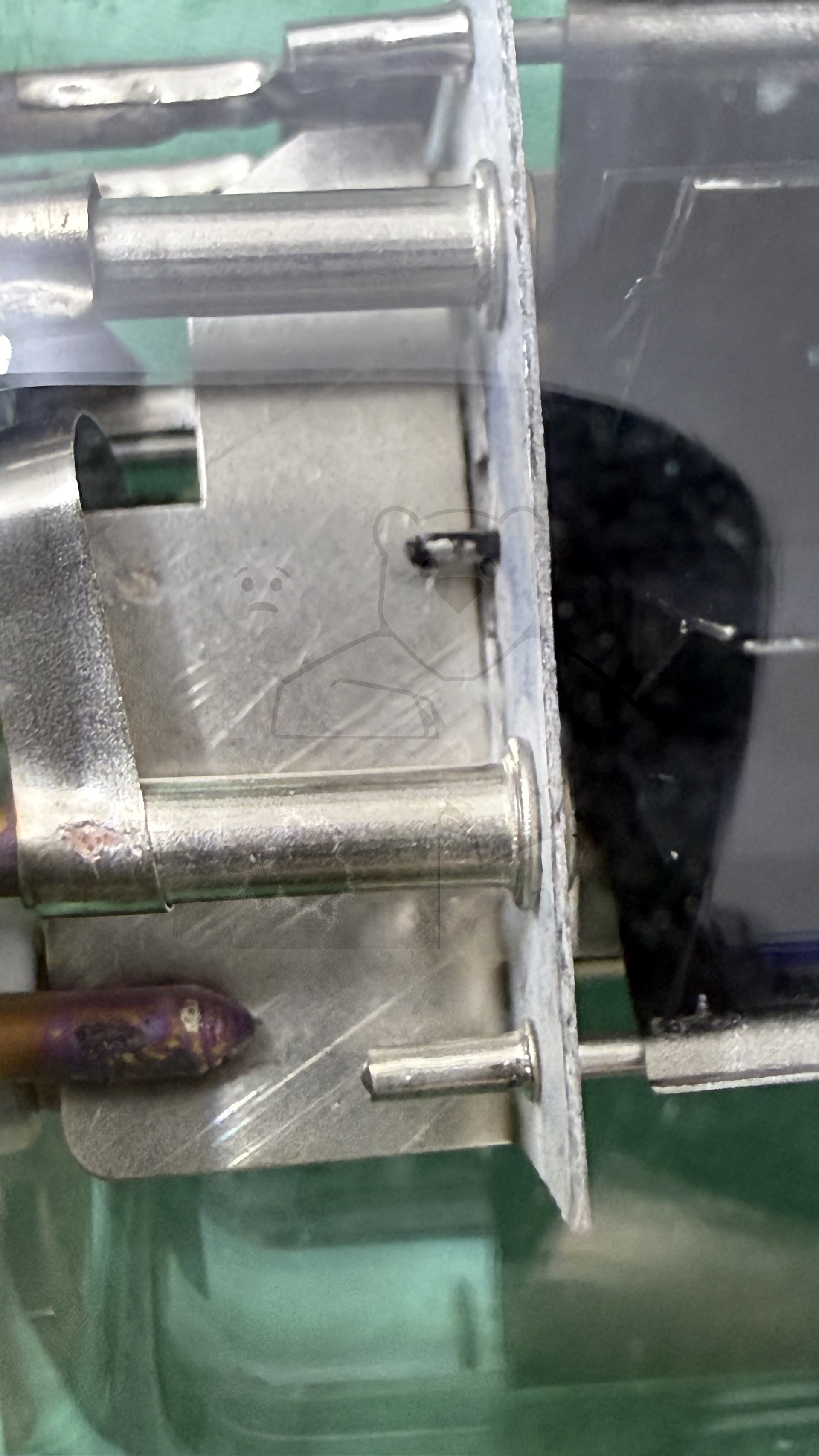

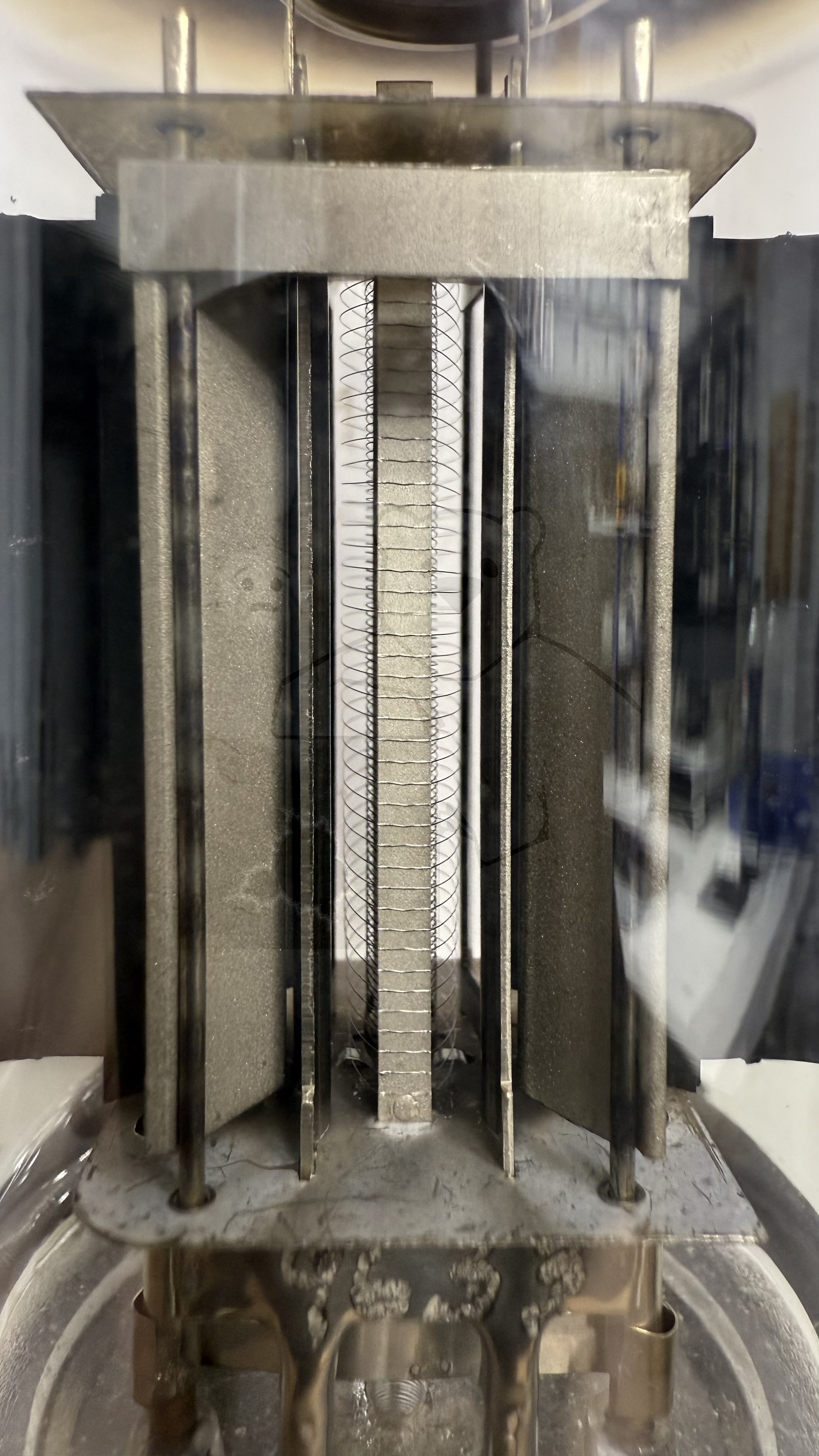

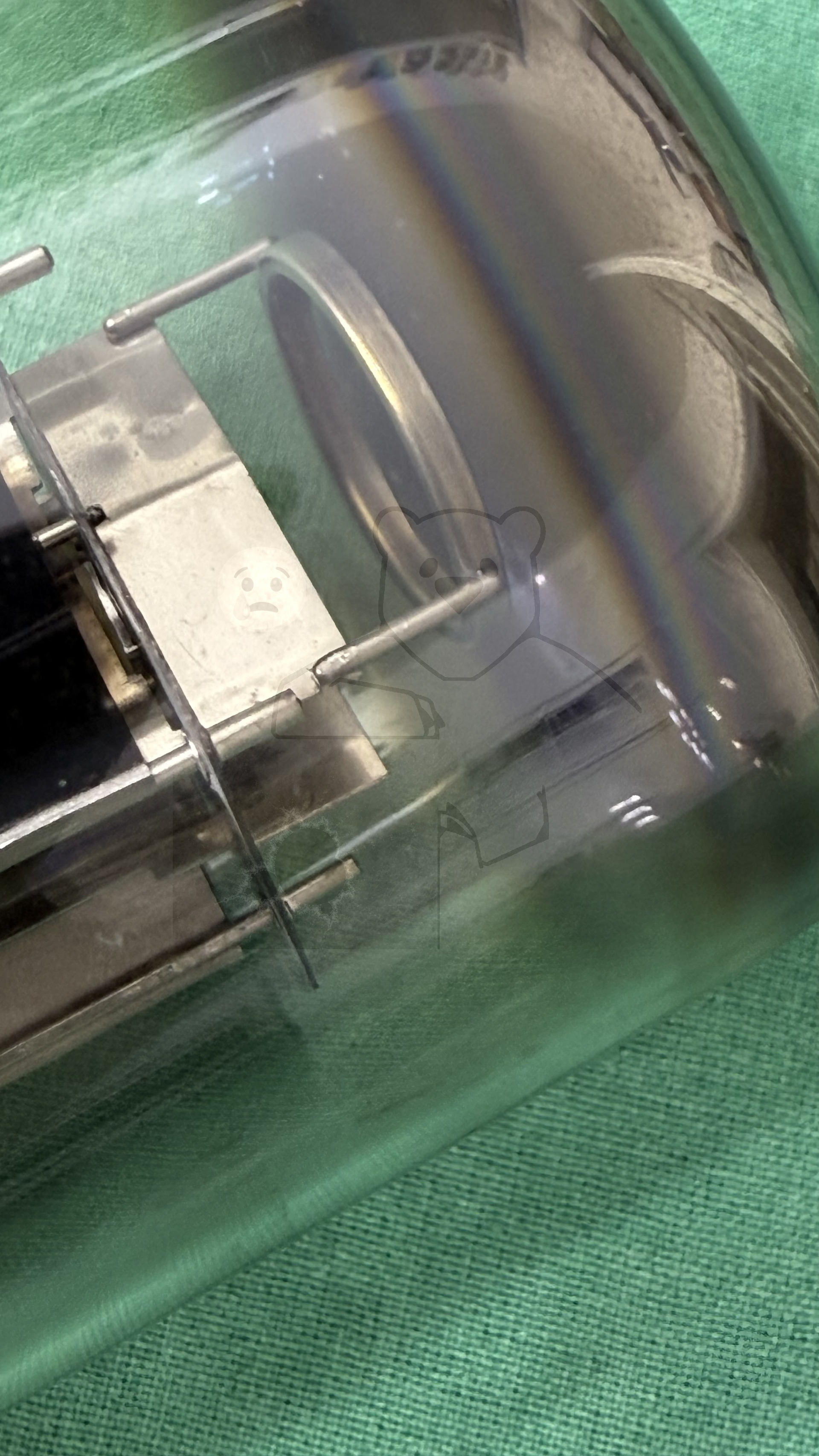

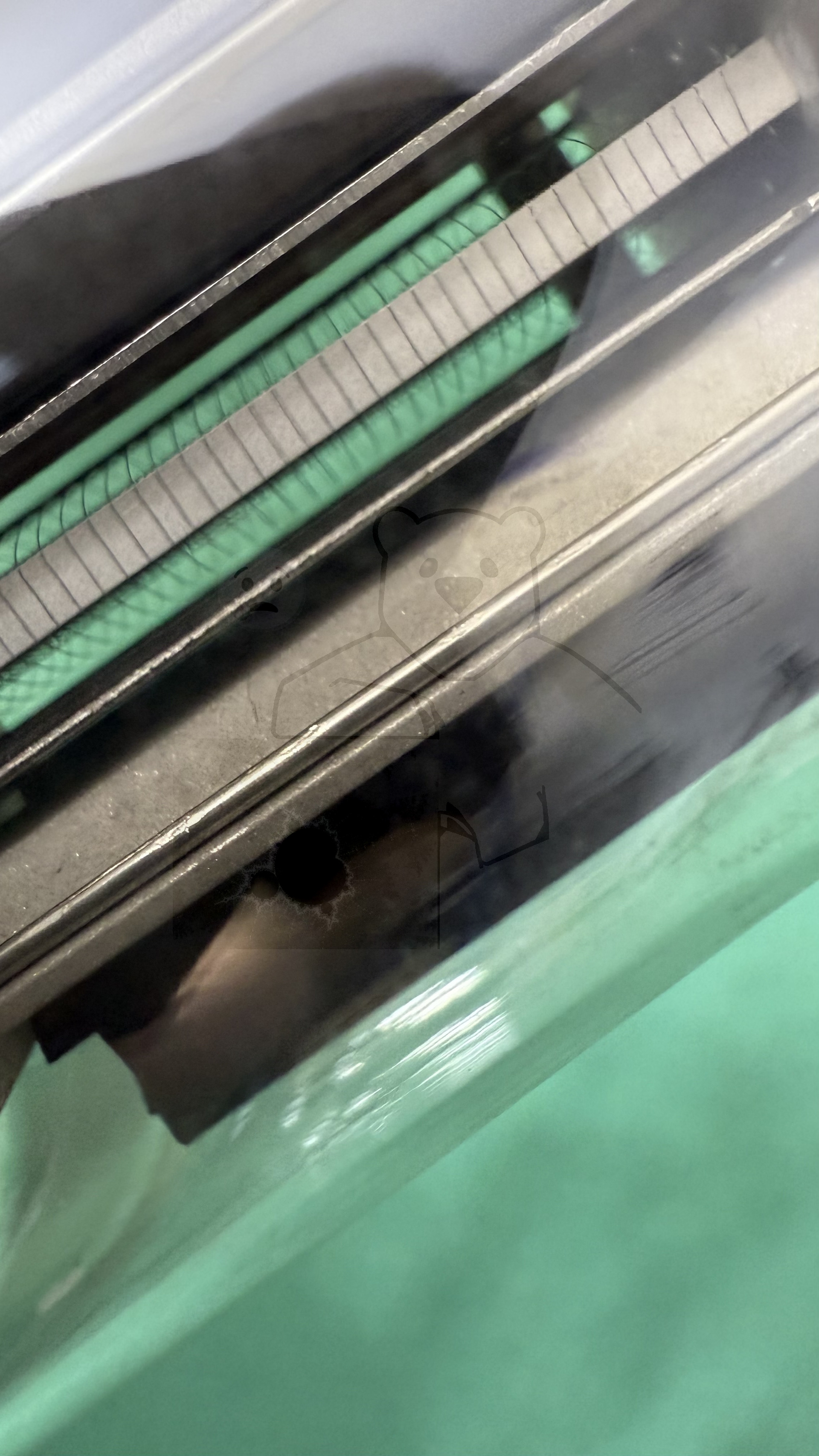

Daten und Bilder der Röhre: RS1003

🔎 Beschreibung der Röhre: RS1003 Inventarnummer: 00137

Name	→ RS1003
Vergleichsname
Hersteller	→ Siemens
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,3
Art der Heizung	Indirekt

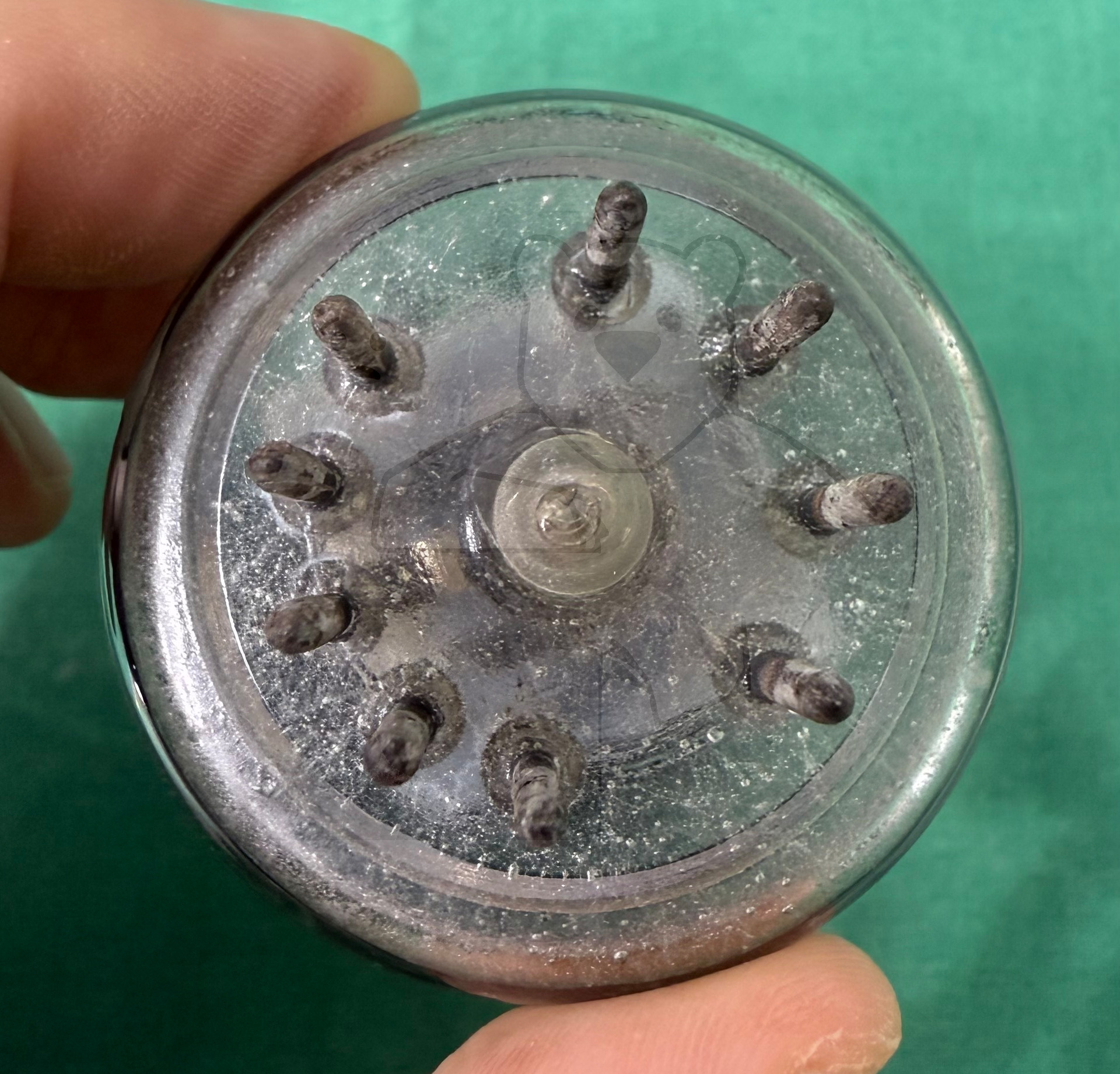

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp
Informationen	Beschriftung nur noch schwach lesbar
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L24

🔎 Beschreibung der Systeme für die Röhre: RS1003

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	k
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RS1003

Bildquelle: Siemens Datenblatt

🔎 Datenblätter zur Röhre: RS1003
Datenblatt RS1003 Siemens.pdf (1247 kB)
Pruefkarte RS1003 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
