Daten und Bilder der Röhre: KK2

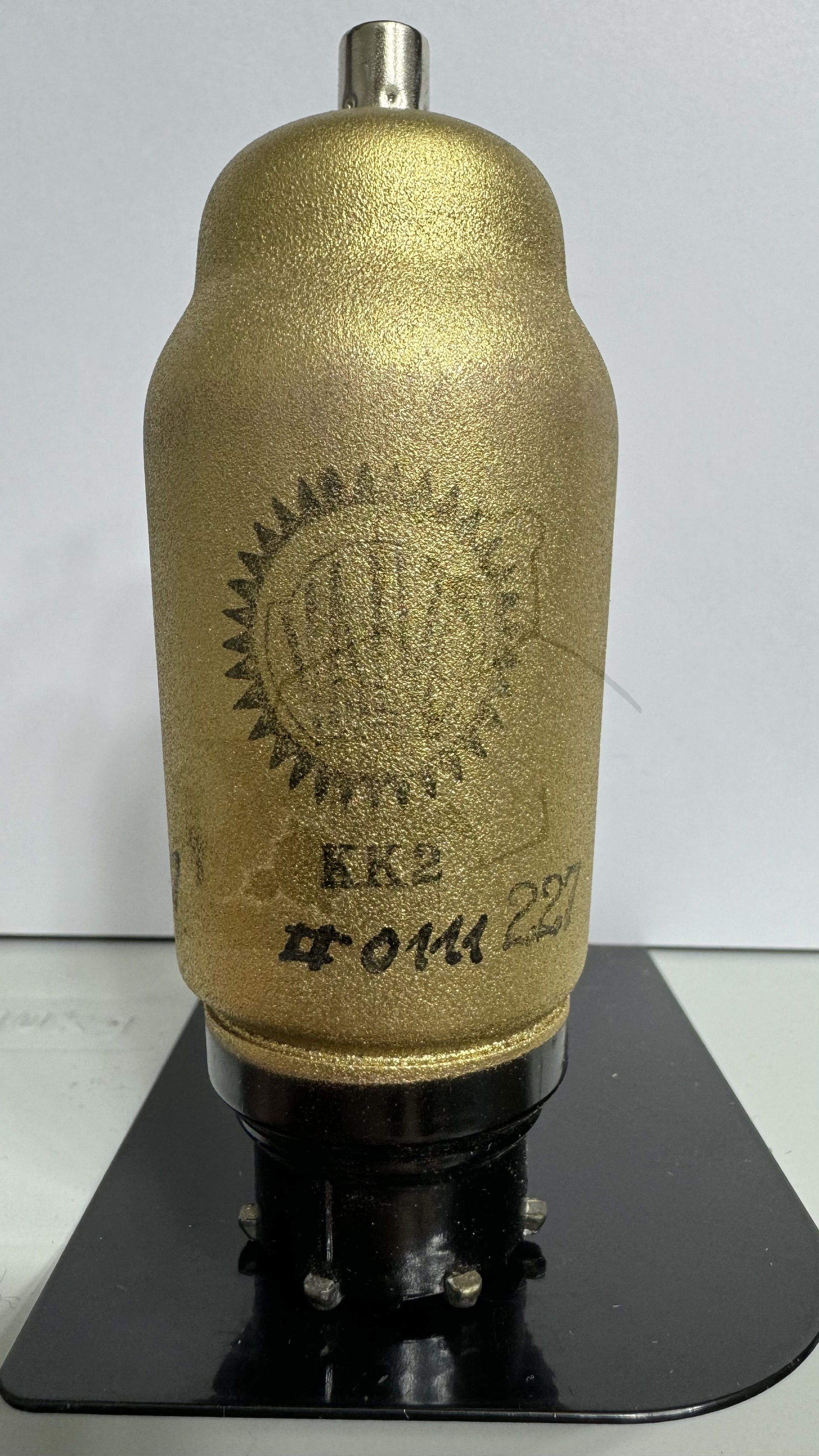

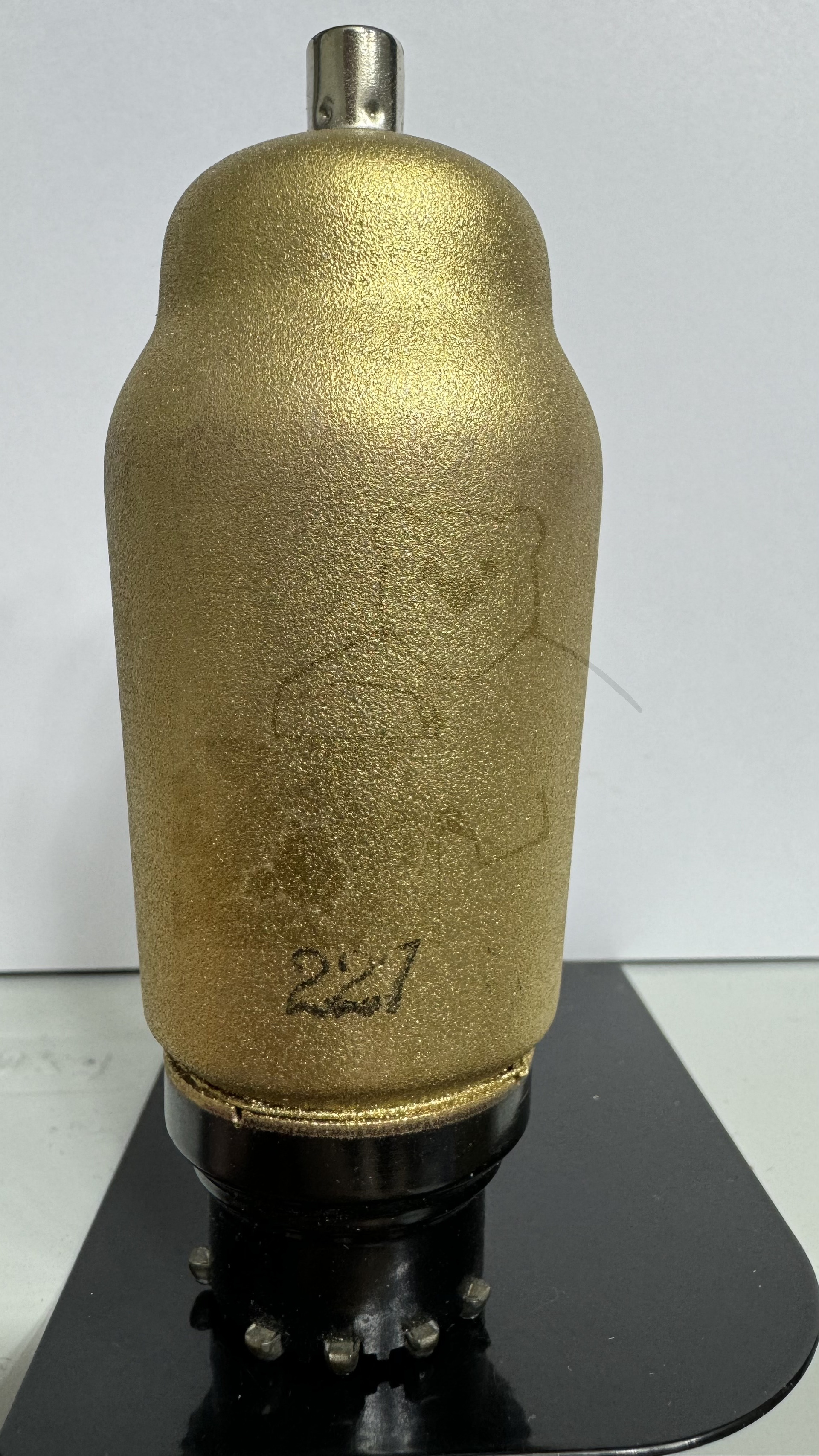

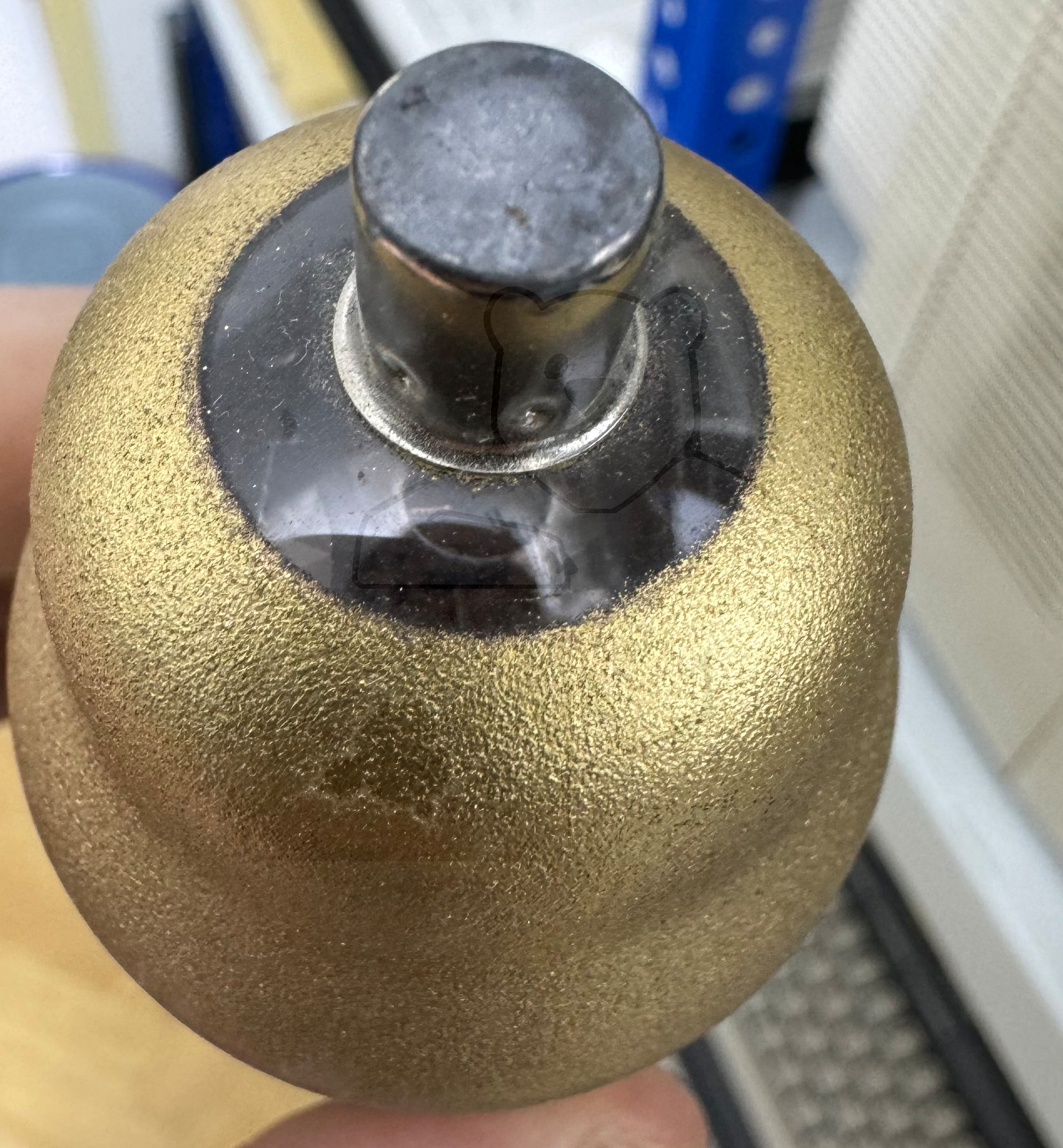

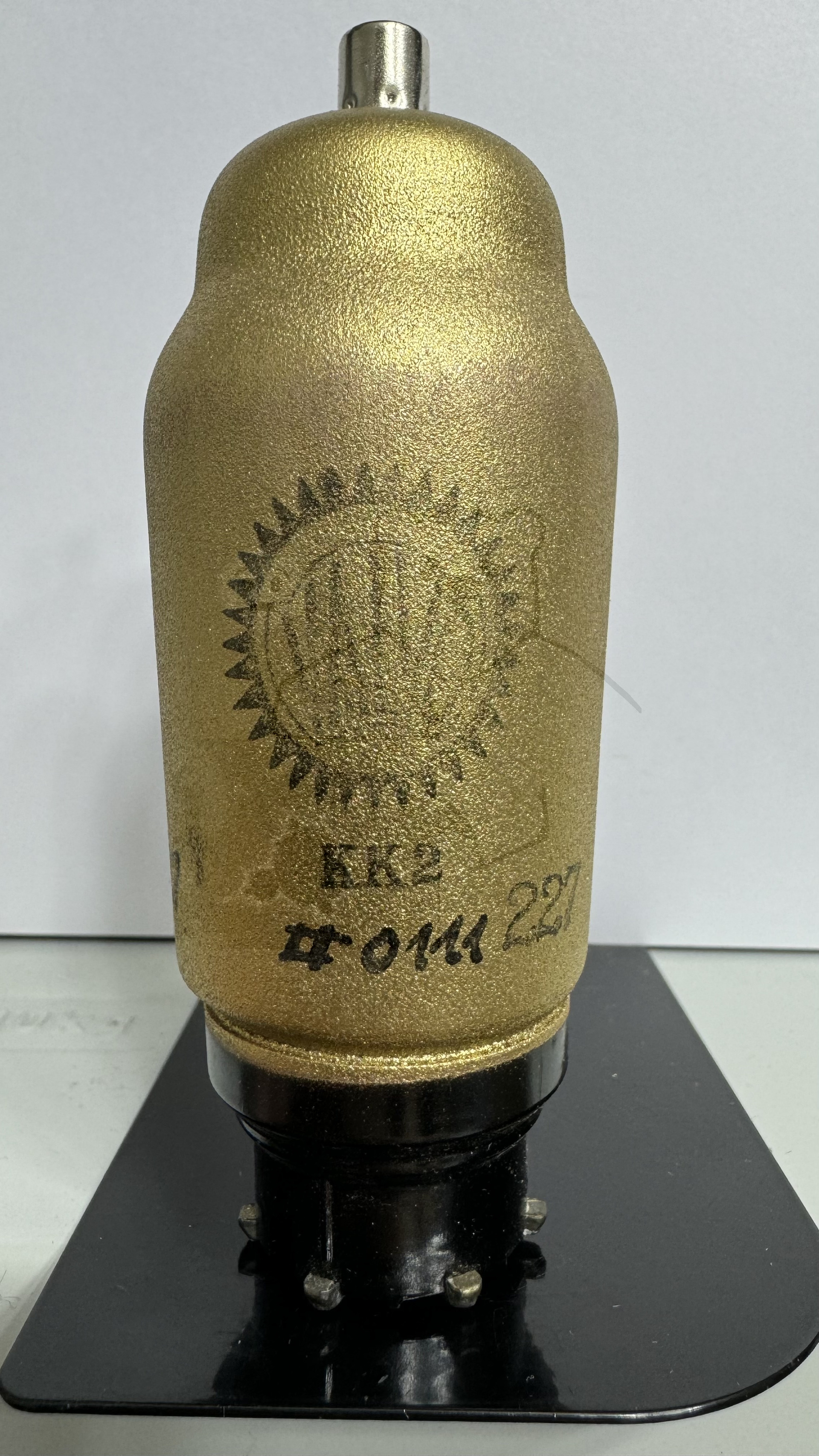

🔎 Beschreibung der Röhre: KK2 Inventarnummer: 00111

Name	→ KK2
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,13
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	227

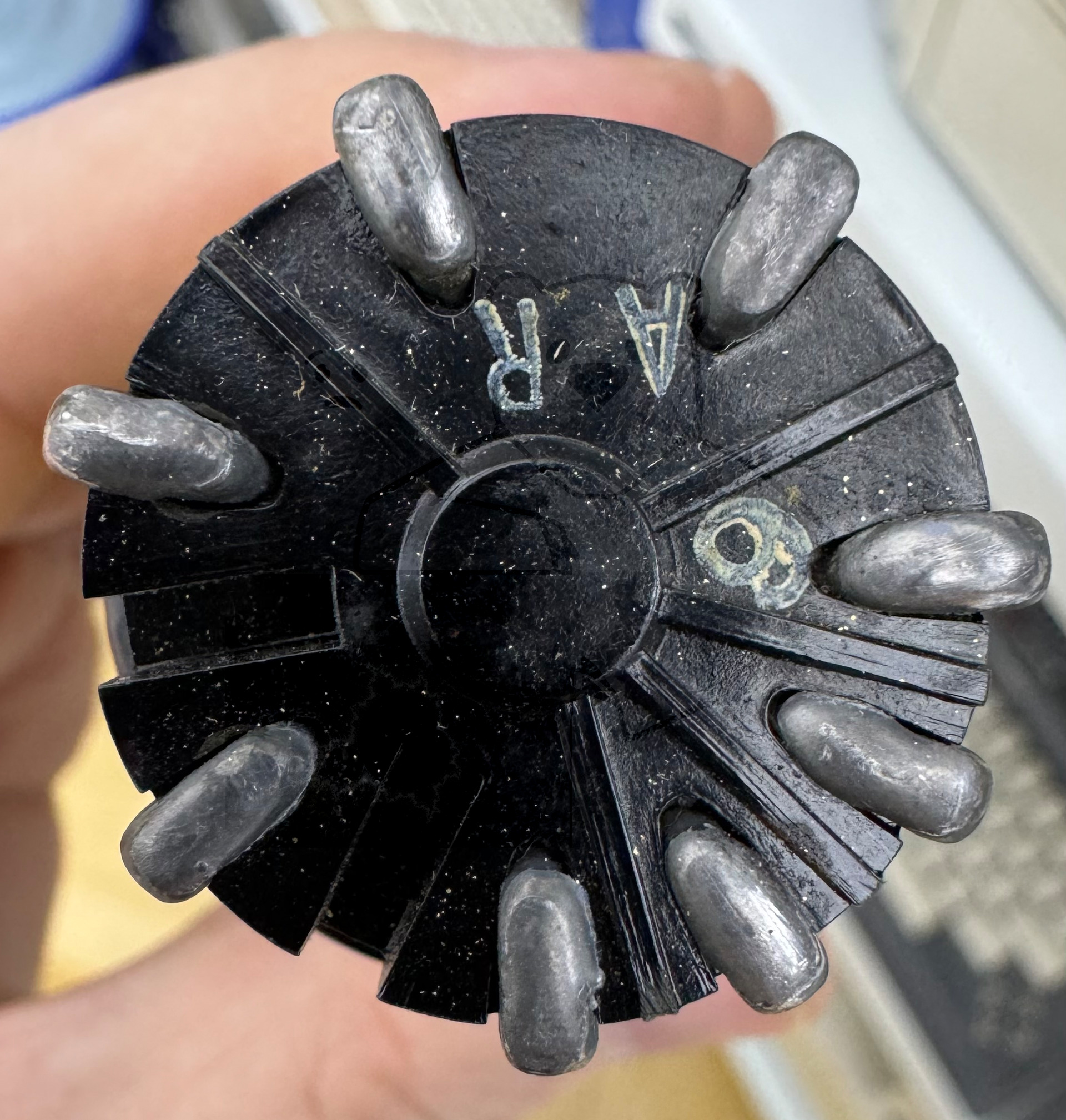

Ätz- Produktionscode	8 AR
Serien Nummer

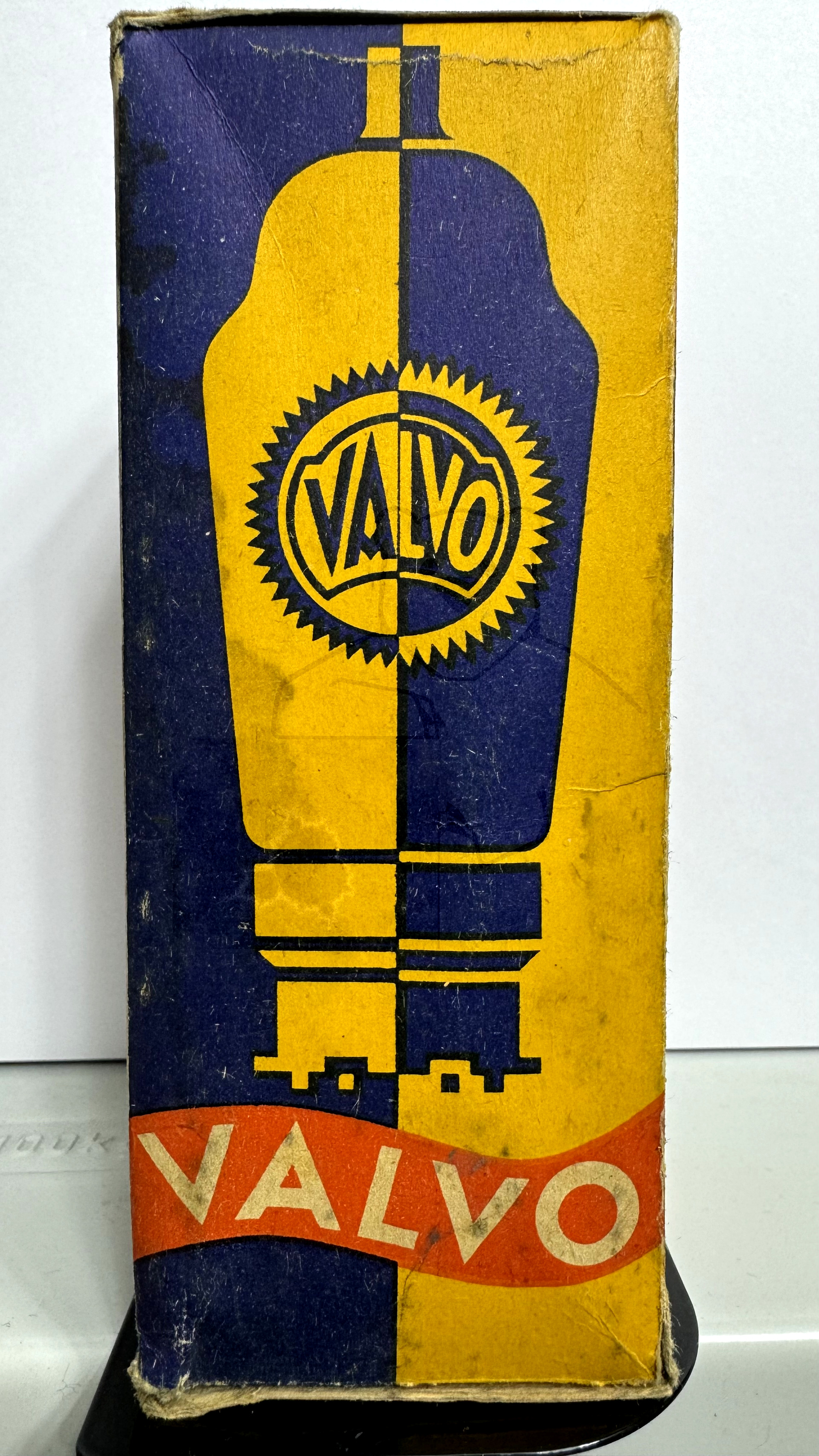

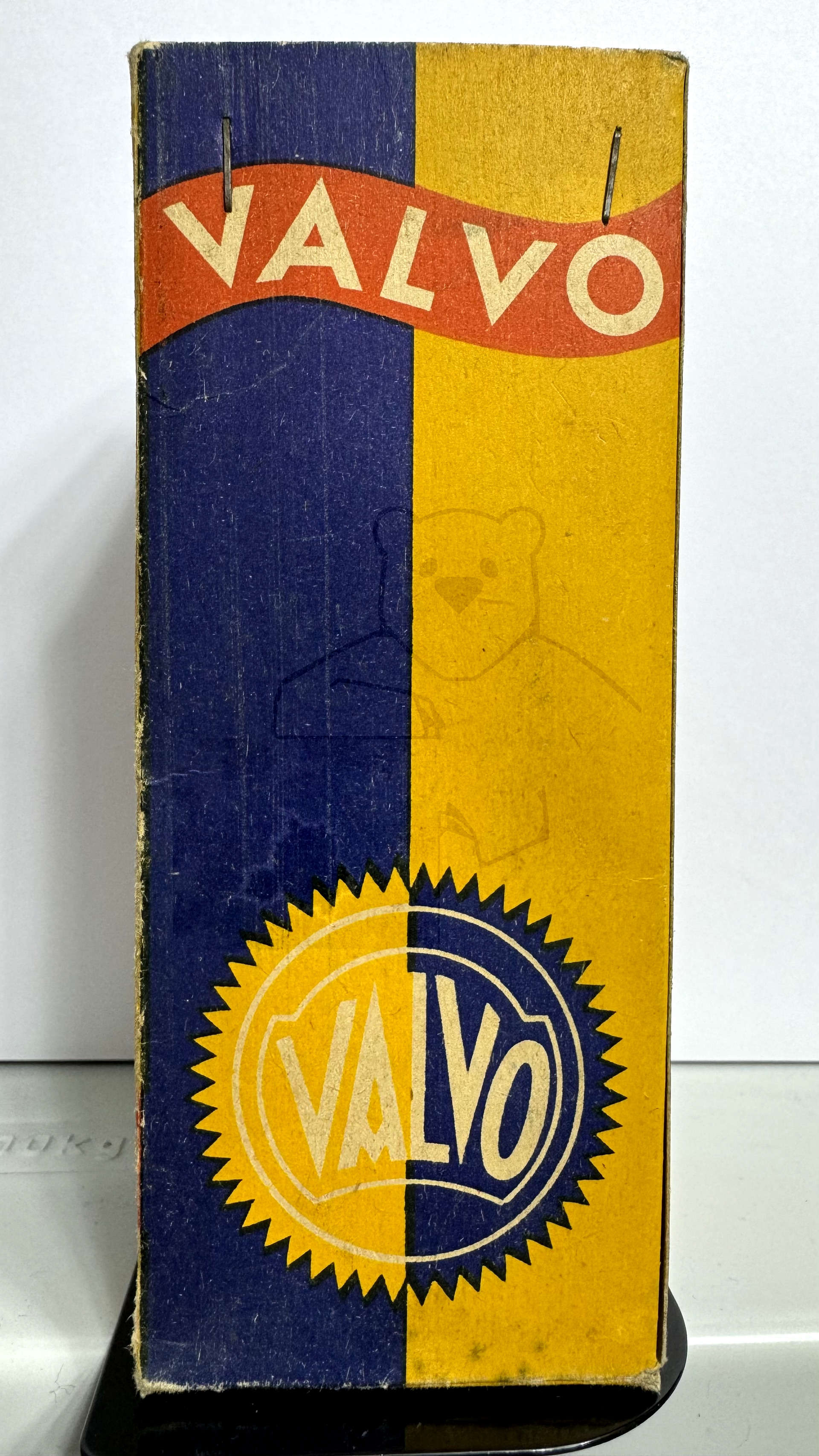

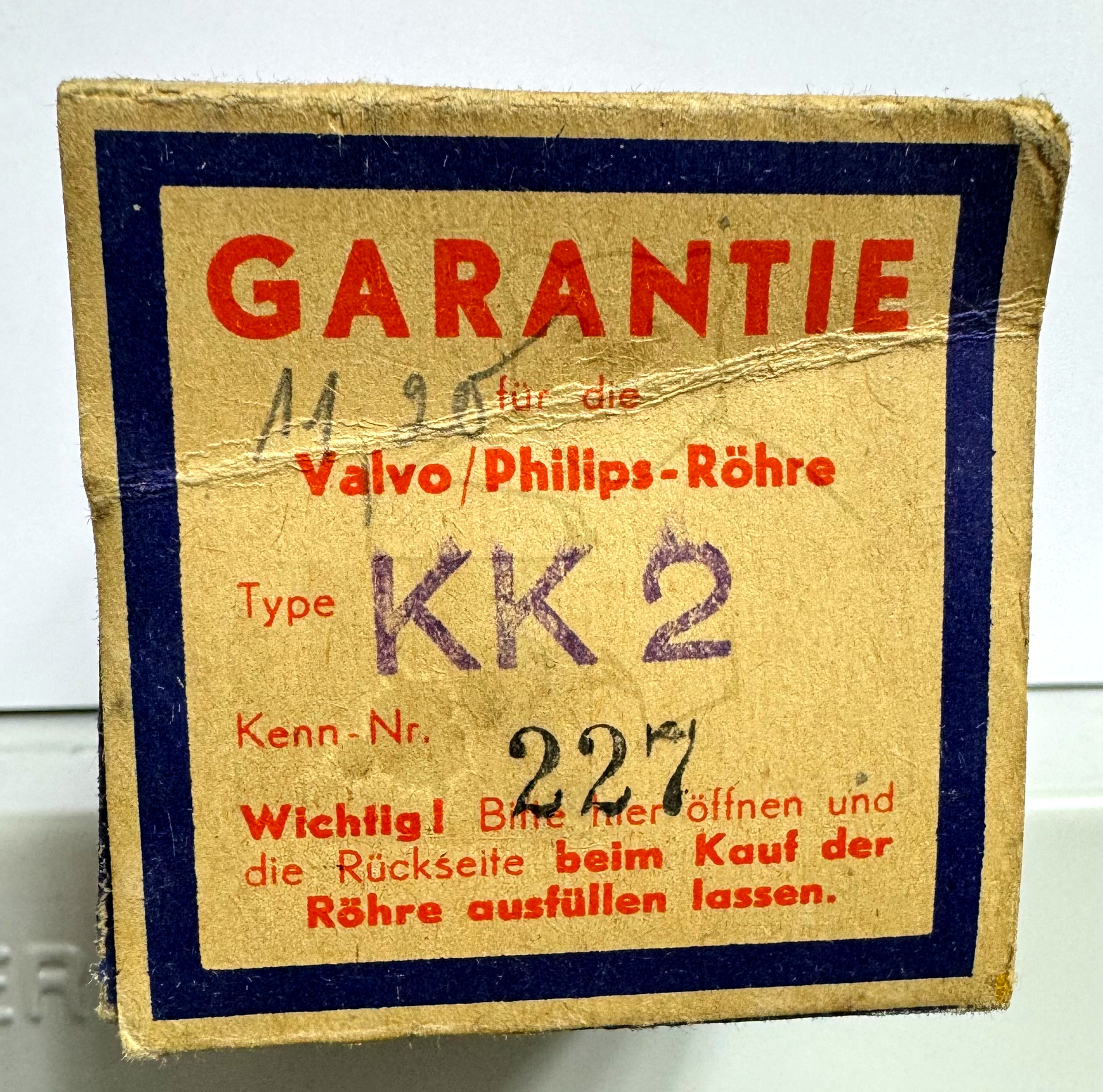

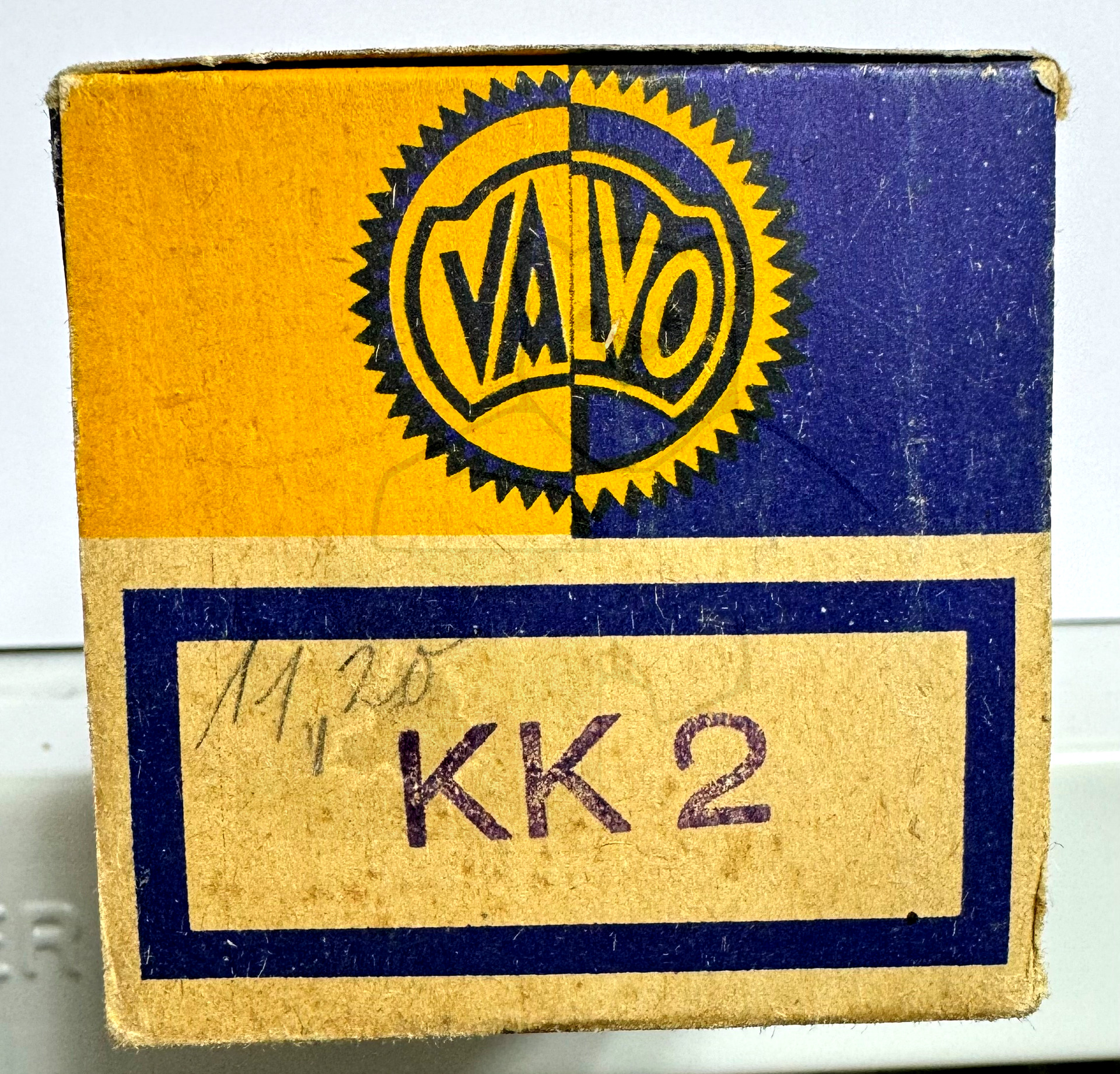

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: KK2

	System 1
Kathode	2
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4	Kappe
Gitter 5	7
Gitter 6	2
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

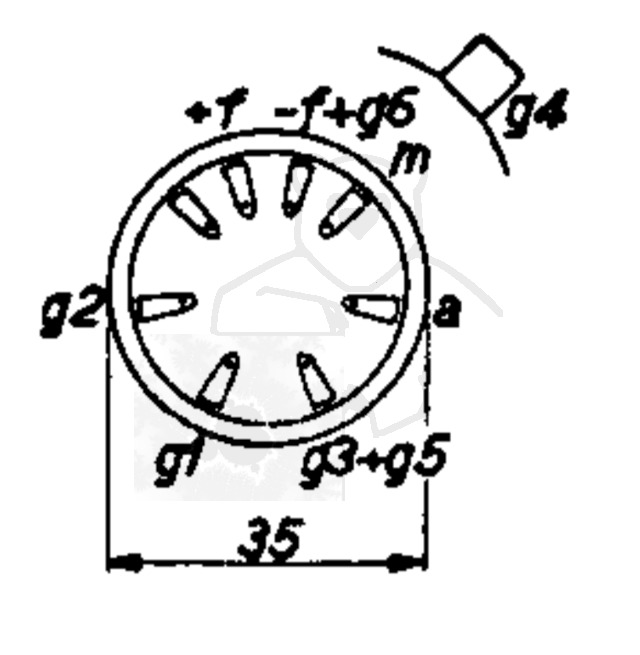

🔎 Sockelschaltung der KK2

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: KK2
Anwendung KK2 Version 1.pdf (181 kB)
Anwendung KK2 Version 2 [www.tubedata.info].pdf (1148 kB)
Anwendung KK2 Version 3 [www.tubedata.info].pdf (207 kB)
Anwendung KK2 Version 4 [www.tubedata.info].pdf (278 kB)
Anwendung KK2 Version 5 [www.tubedata.info].pdf (397 kB)
Datenblatt KK2 Philips.pdf (78 kB)
Pruefkarte KK2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte KK2 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)
