🔎 Beschreibung der Röhre: A410 Inventarnummer: 00096
| Name | → A410 📺 Mit Video |
| Vergleichsname | |
| Hersteller | → Philips Miniwatt |
| Heizspannung (Volt) | 3,4 - 4 |
| Heizstrom (Ampère) | 0,06 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | brez. 1935 |
| Kenn Nummer | |
| Ätz- Produktionscode | (4.) H |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L10b |
🔎 Beschreibung der Systeme für die Röhre: A410
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der A410
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu A410
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/0_4uJIbon1E (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: A410
Datenblatt A410 Miniwatt Version 1 [www.tubedata.info].pdf (76 kB)
Datenblatt A410 Miniwatt Version 2 [www.tubedata.info].pdf (159 kB)
Datenblatt A410 Philips [www.tubedata.info].pdf (66 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: A410

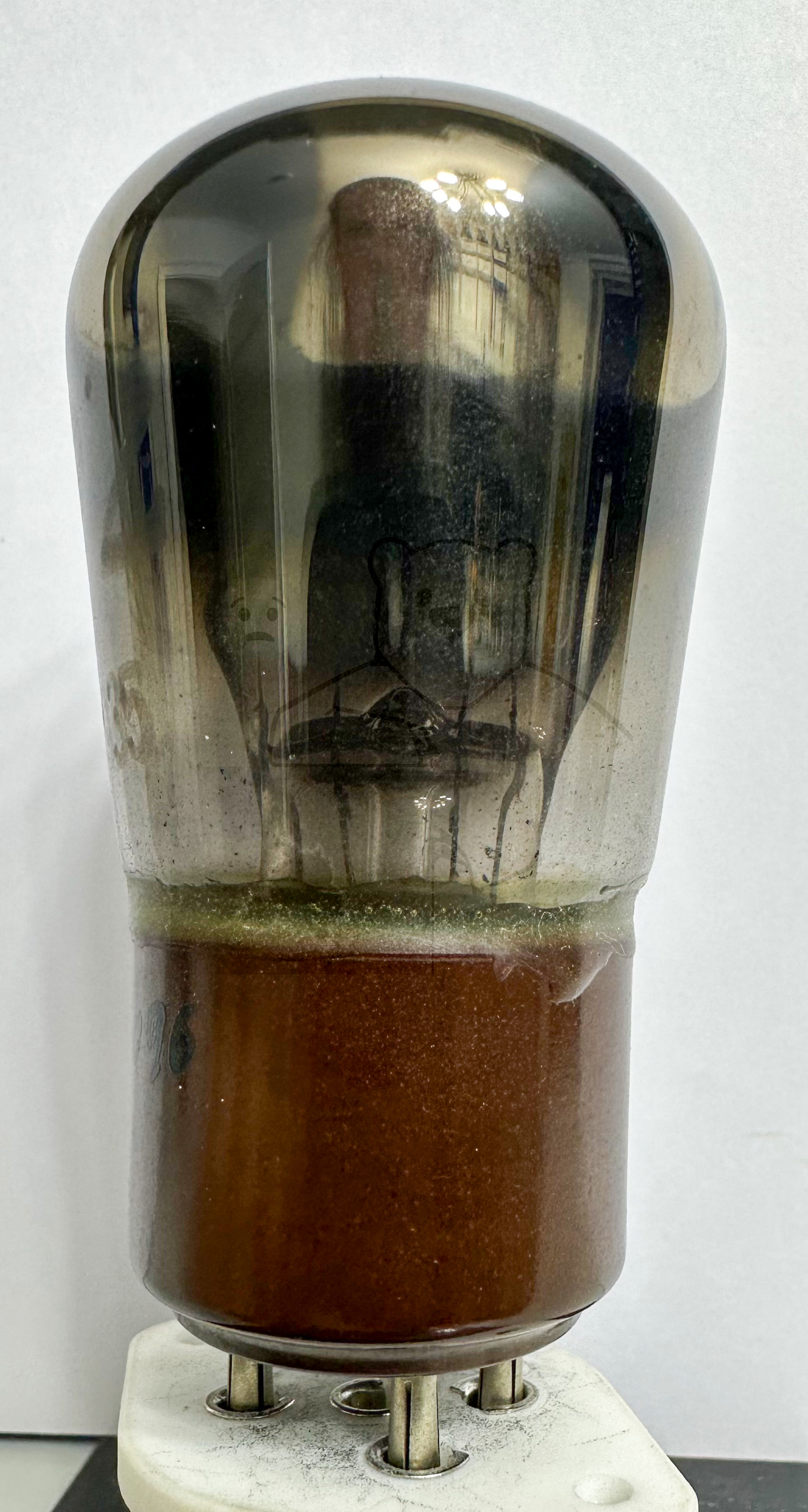

/Roehre A410 #0096 Bild 2

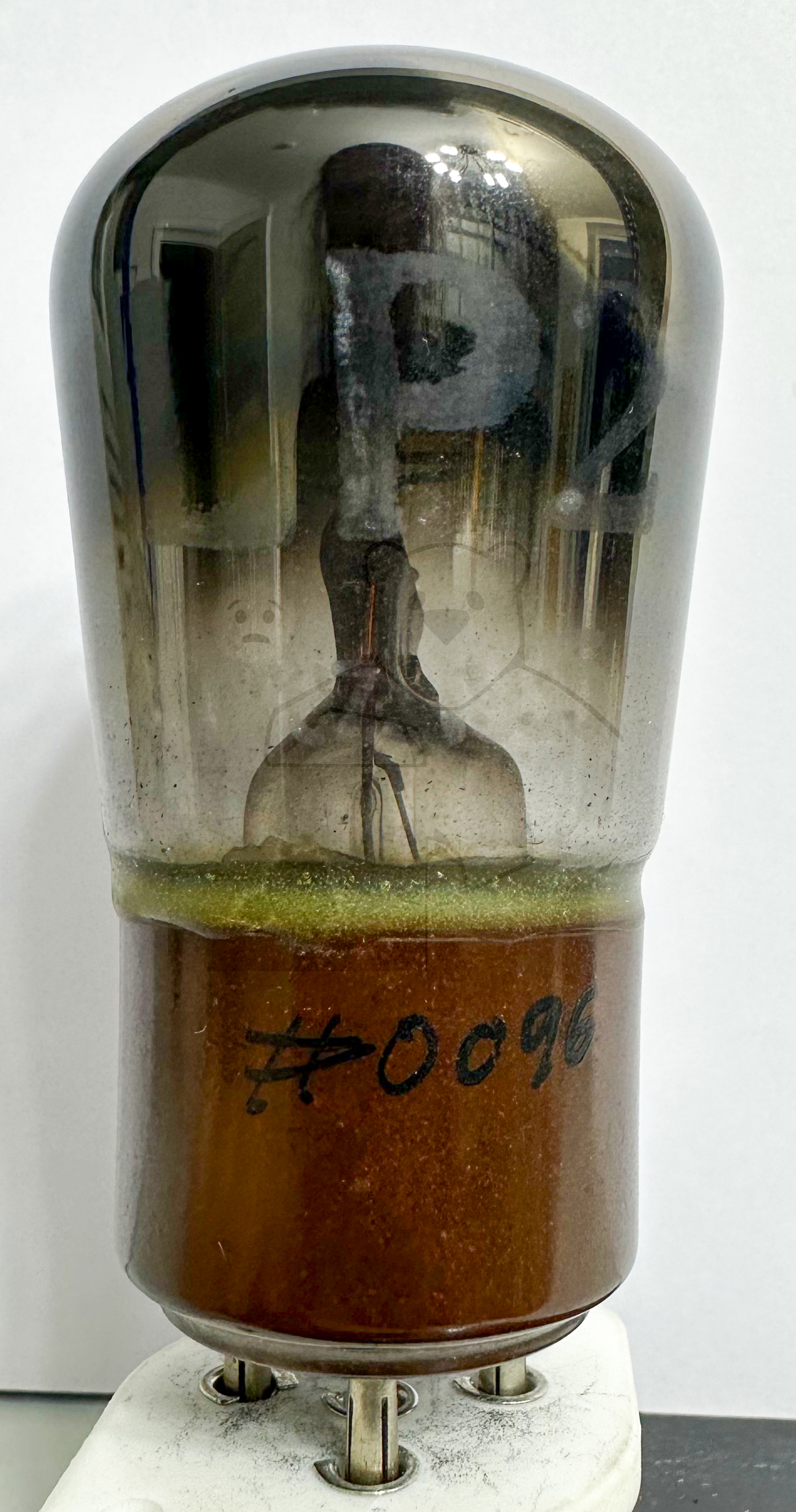

/Roehre A410 #0096 Bild 1

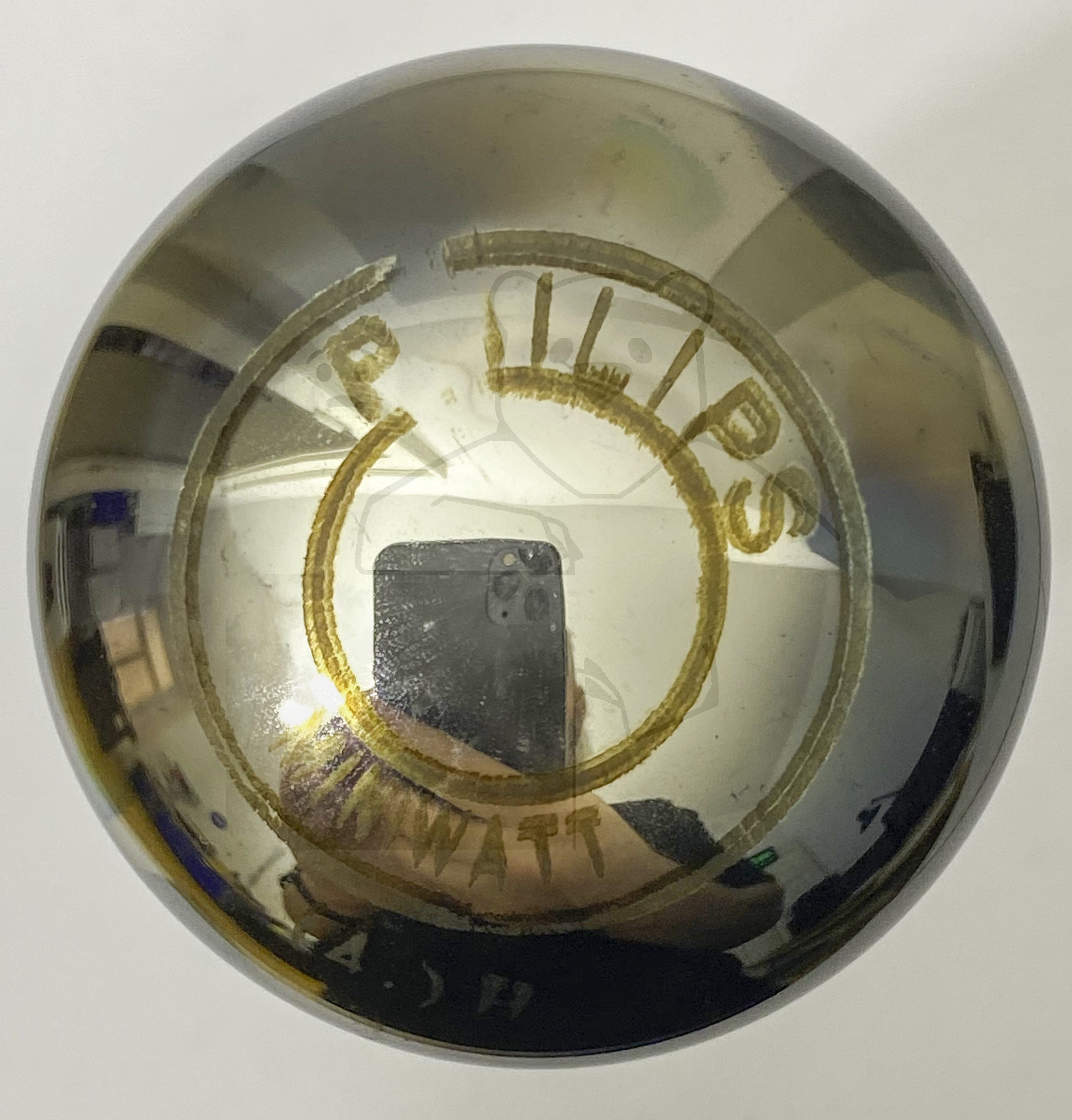

/Roehre A410 #0096 Bild 3
