Daten und Bilder der Röhre: 2HMD

🔎 Beschreibung der Röhre: 2HMD Inventarnummer: 00090

Name	→ 2HMD
Vergleichsname
Hersteller	→ Loewe Radio
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt

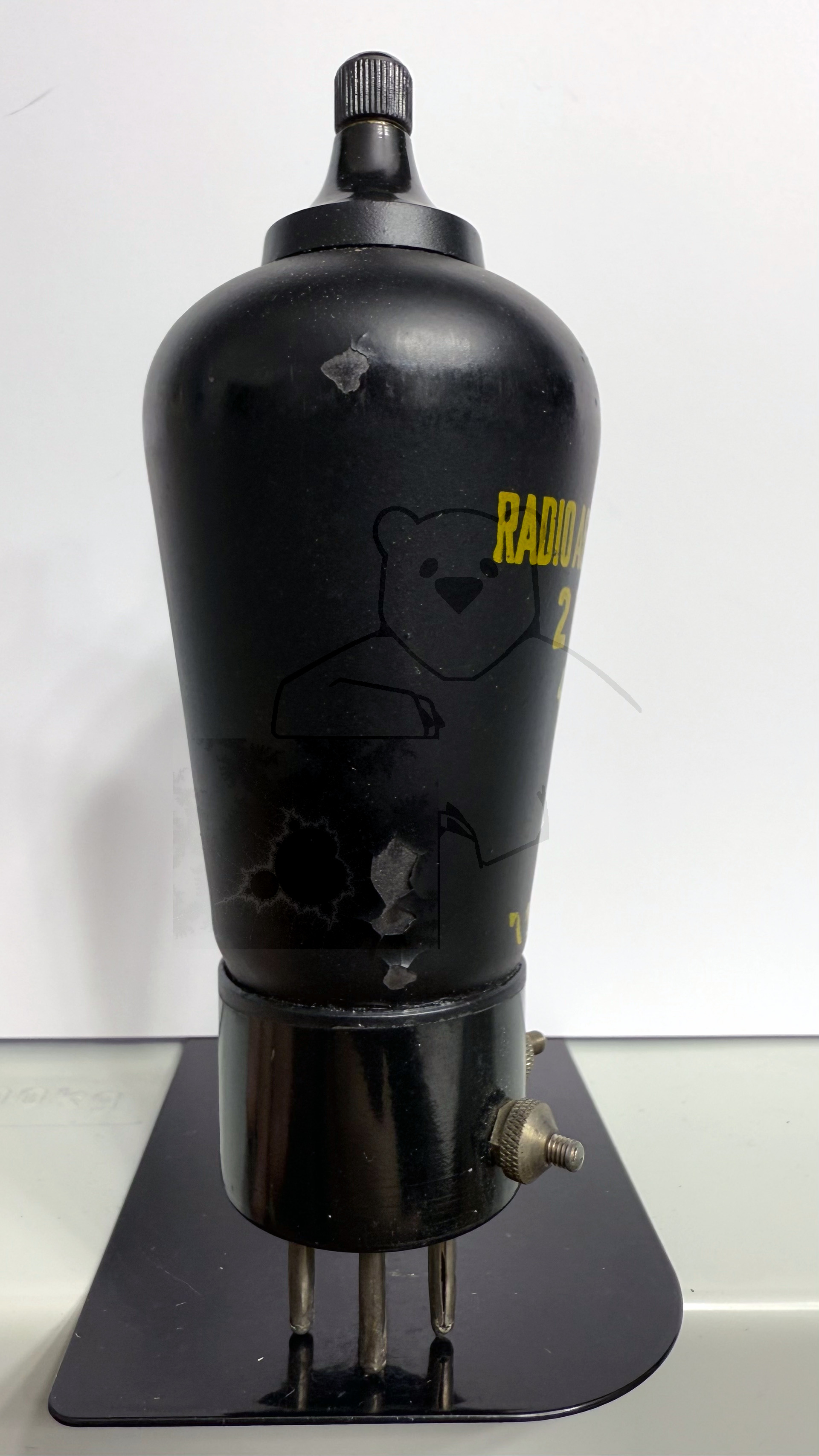

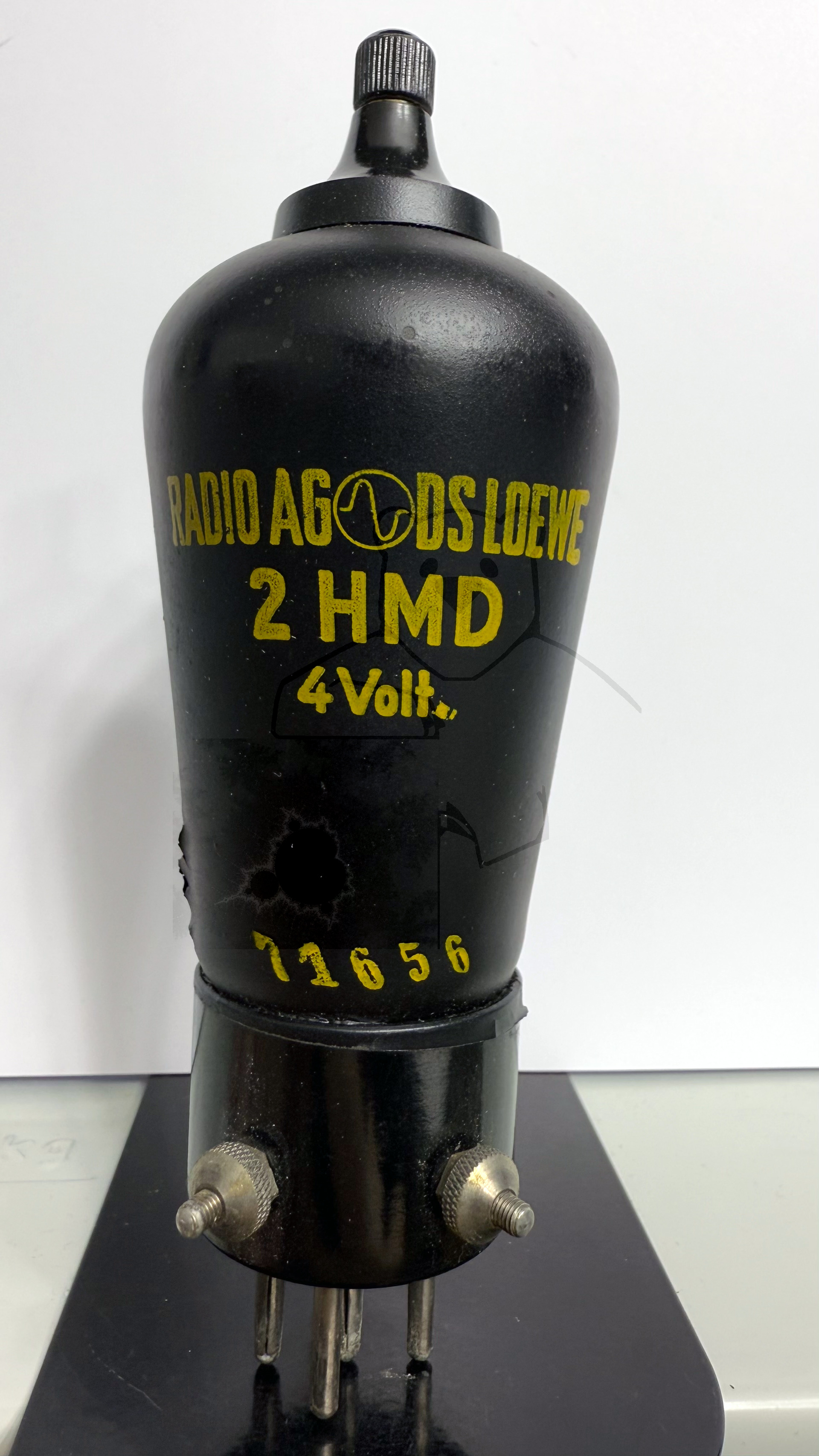

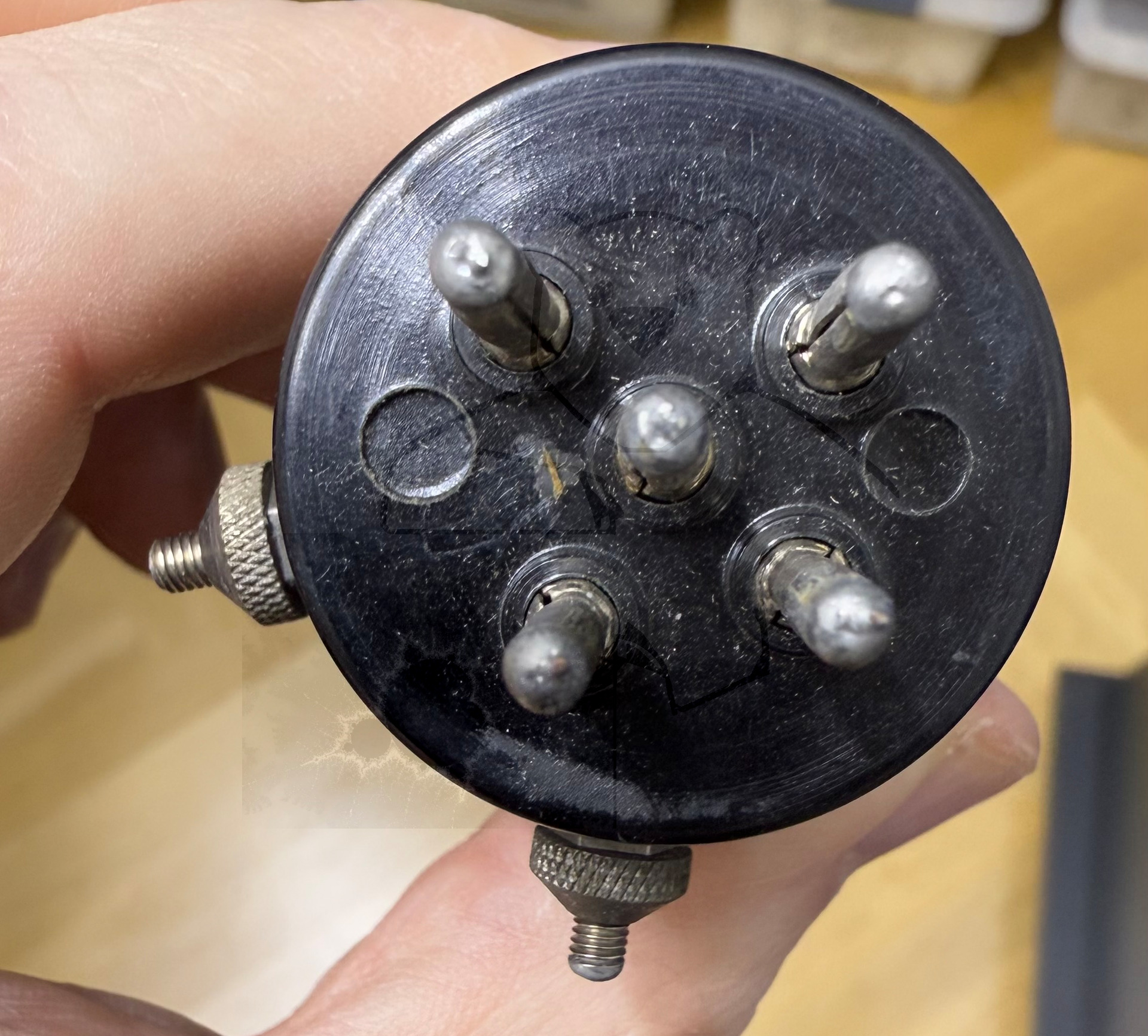

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode

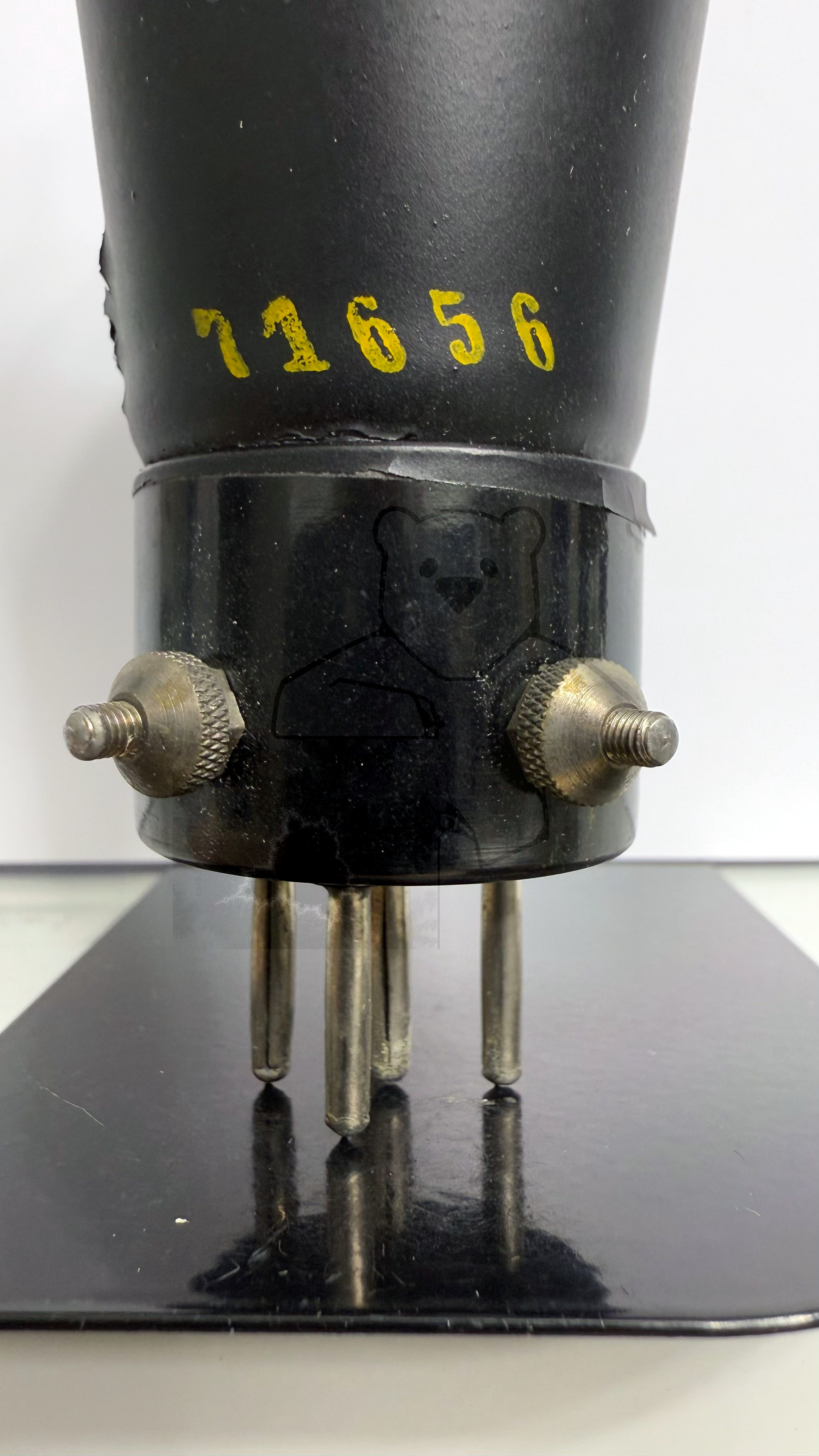

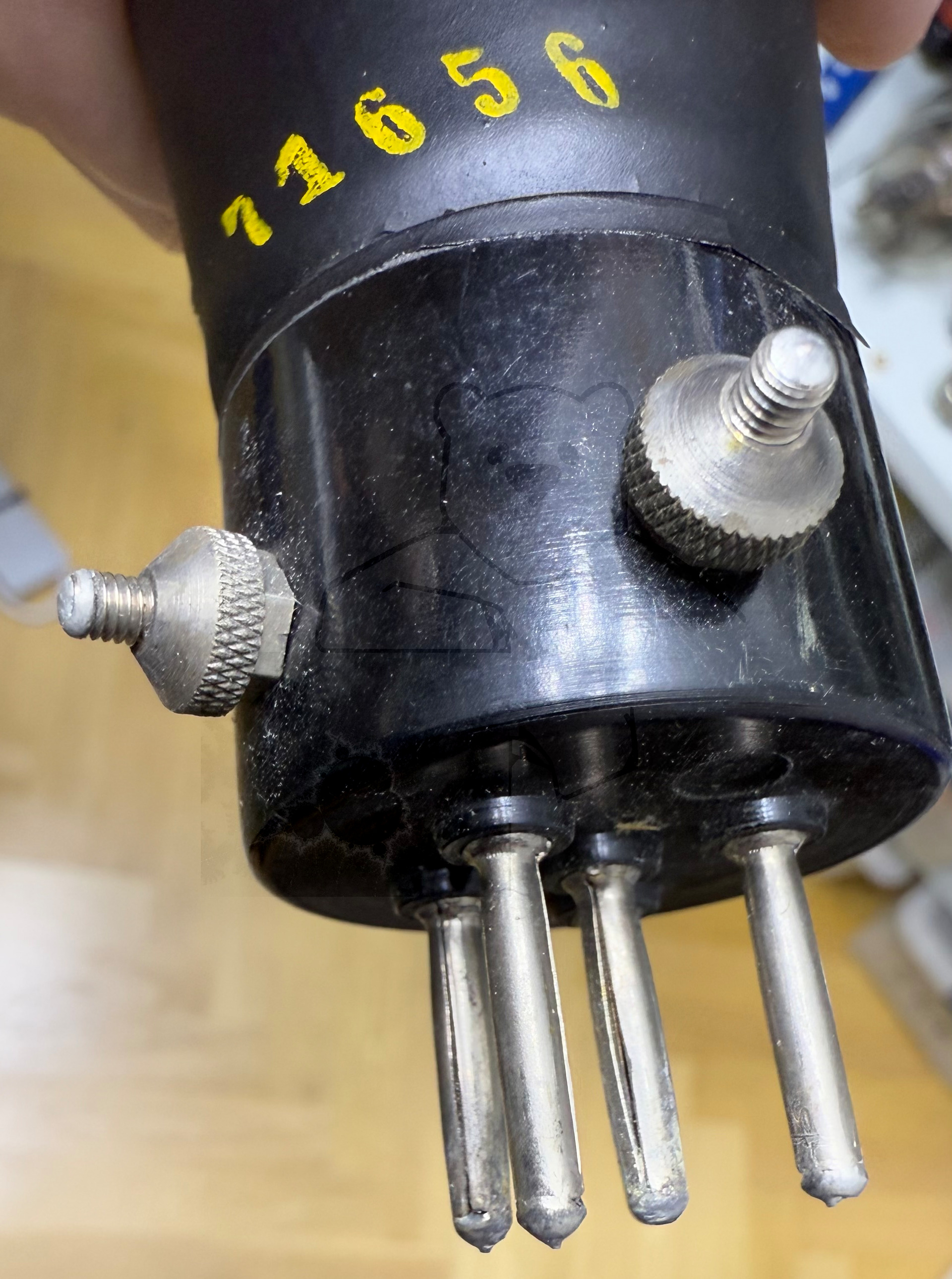

Serien Nummer	71656
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet	Heizfaden ok
Hoheitszeichen
Letzte Änderung
Lager	S129

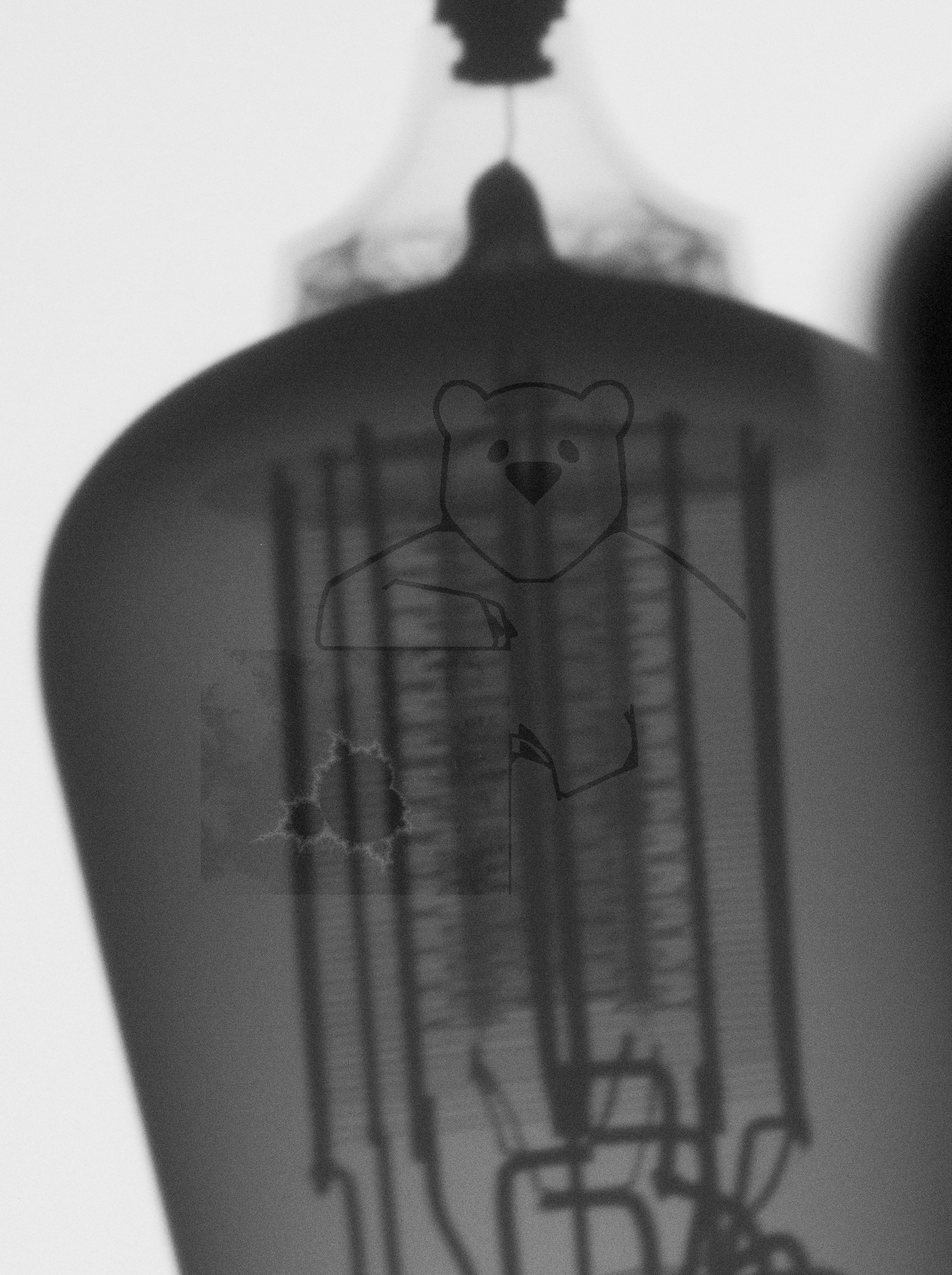

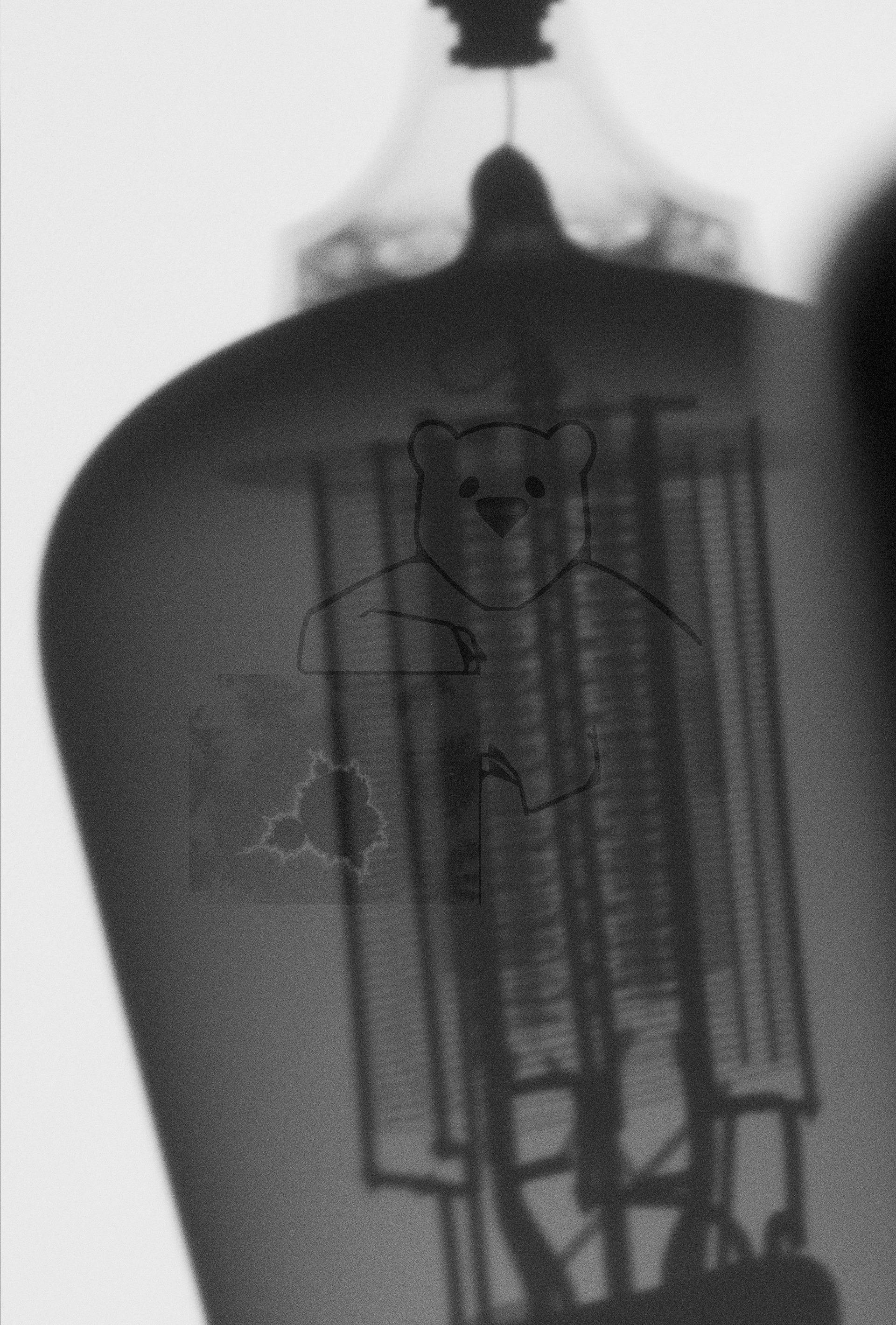

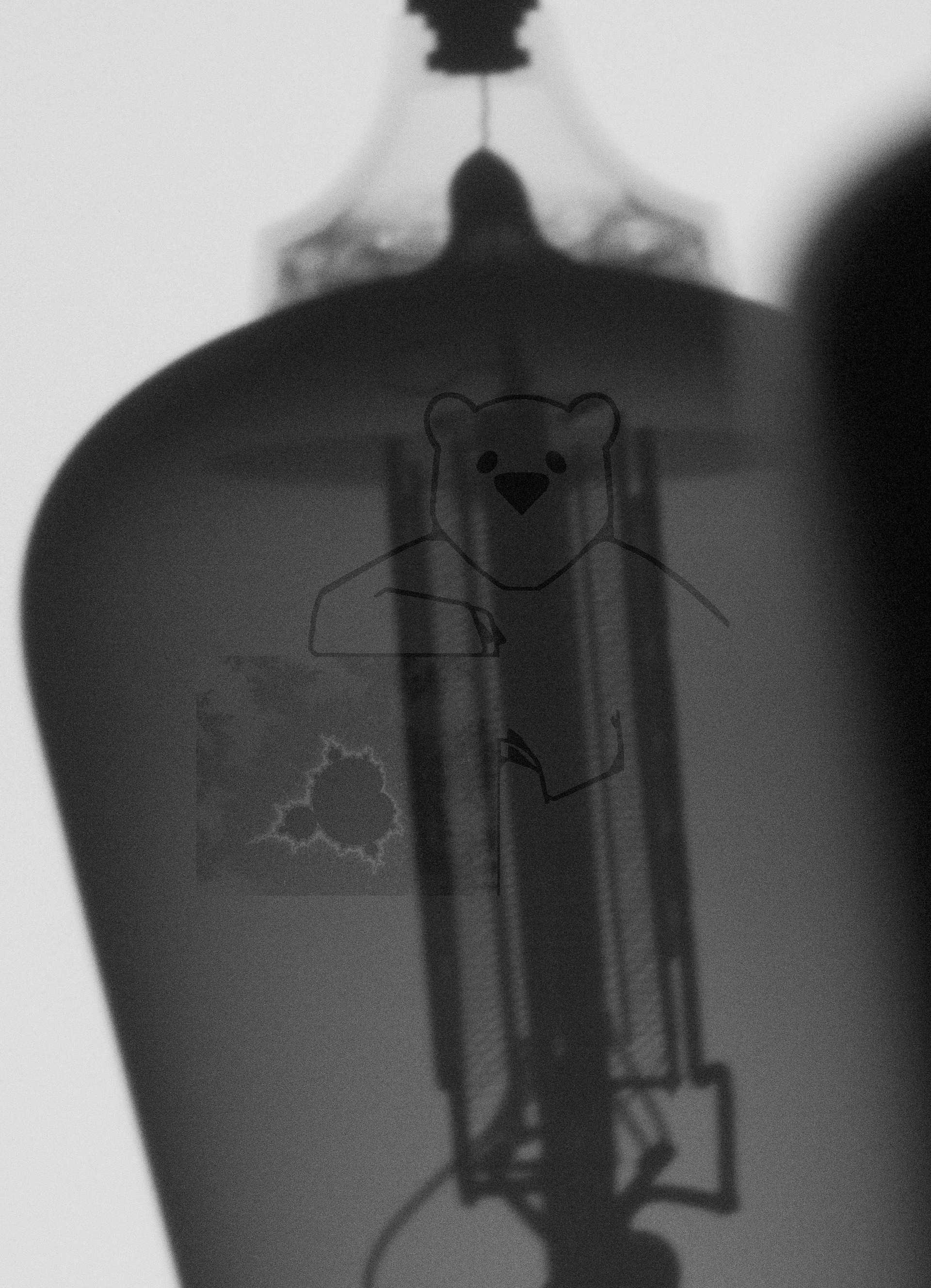

🔎 Beschreibung der Systeme für die Röhre: 2HMD

	System 1	System 2
Kathode	5	5

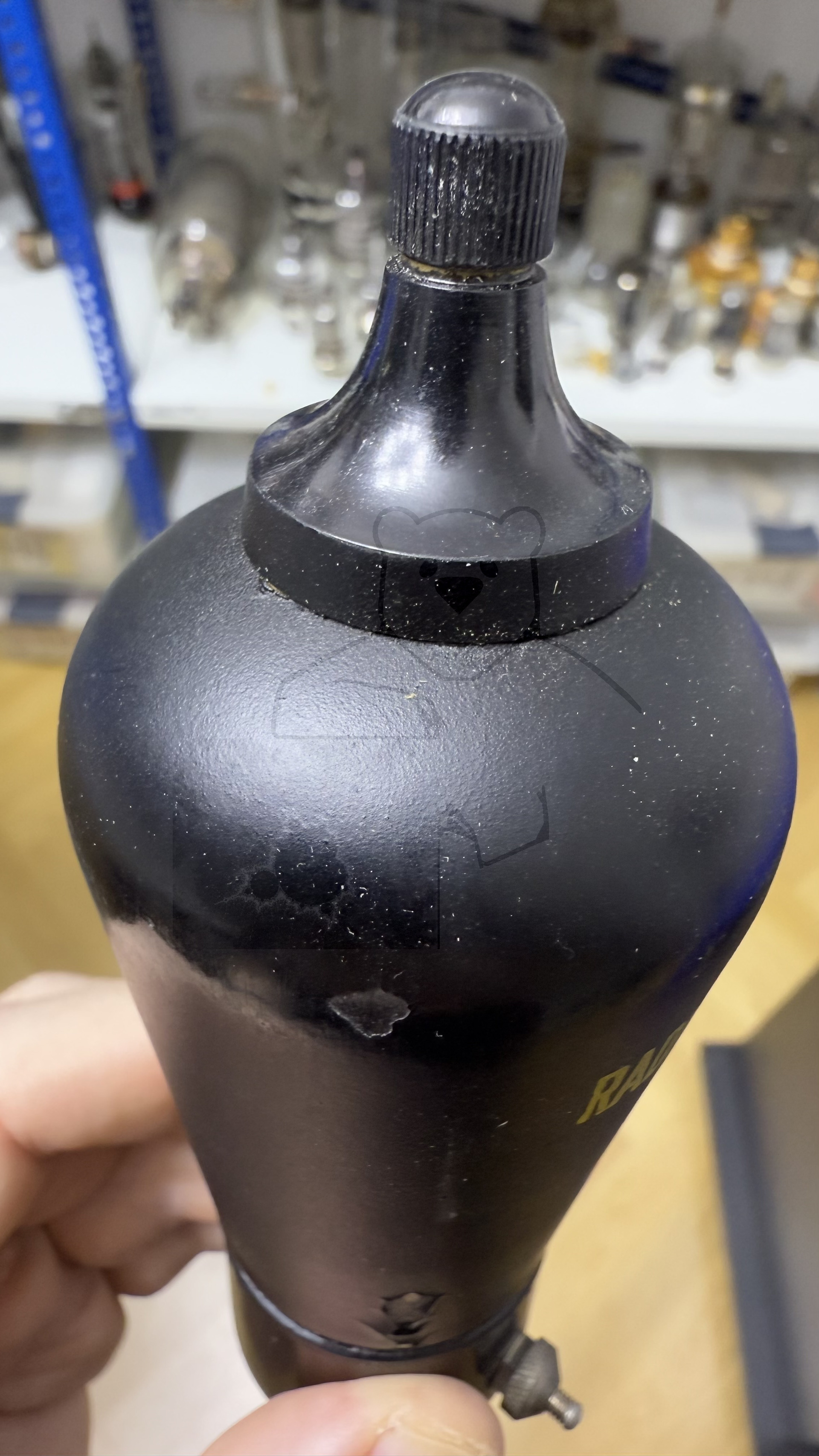

Gitter 1	Kappe	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

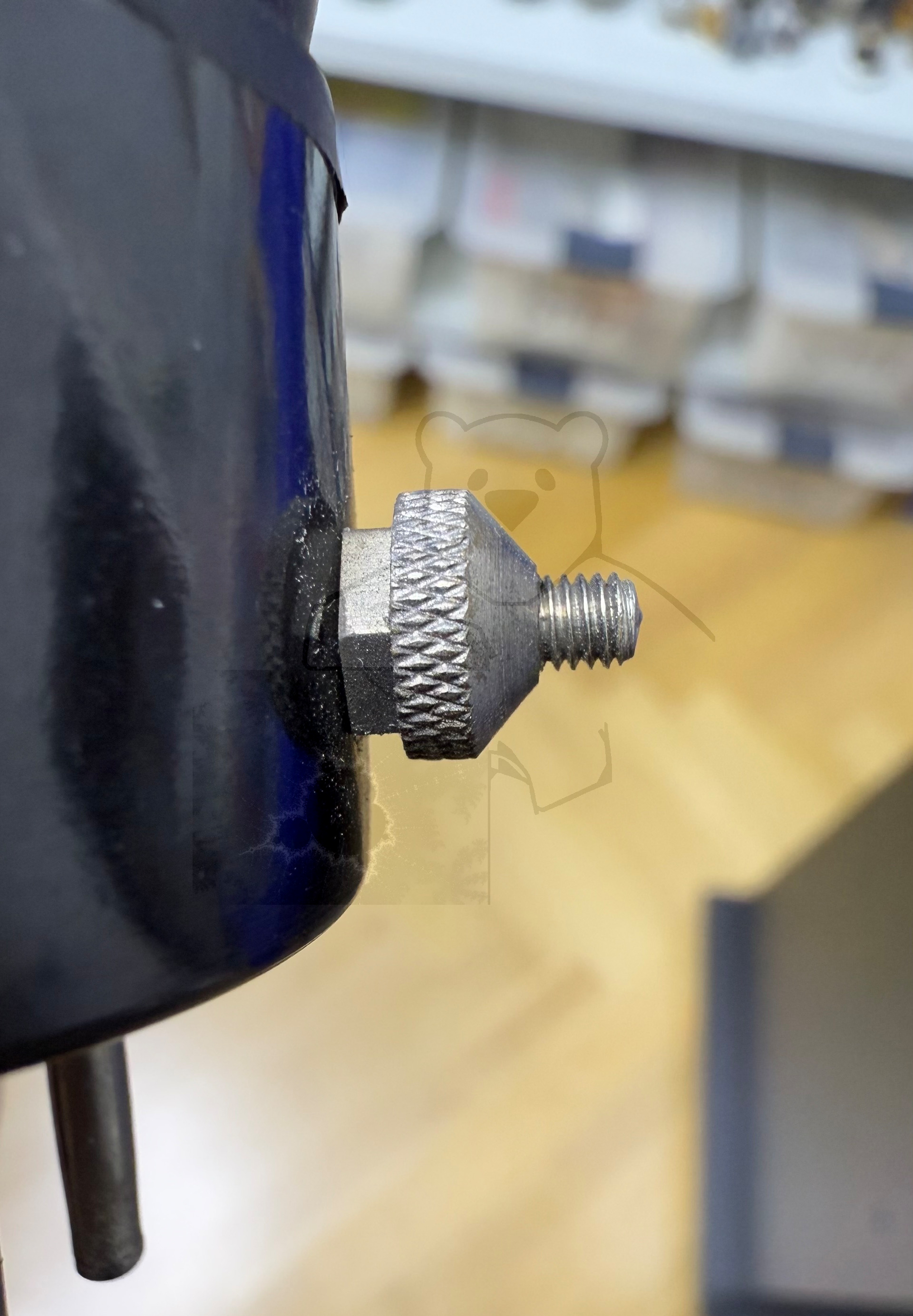

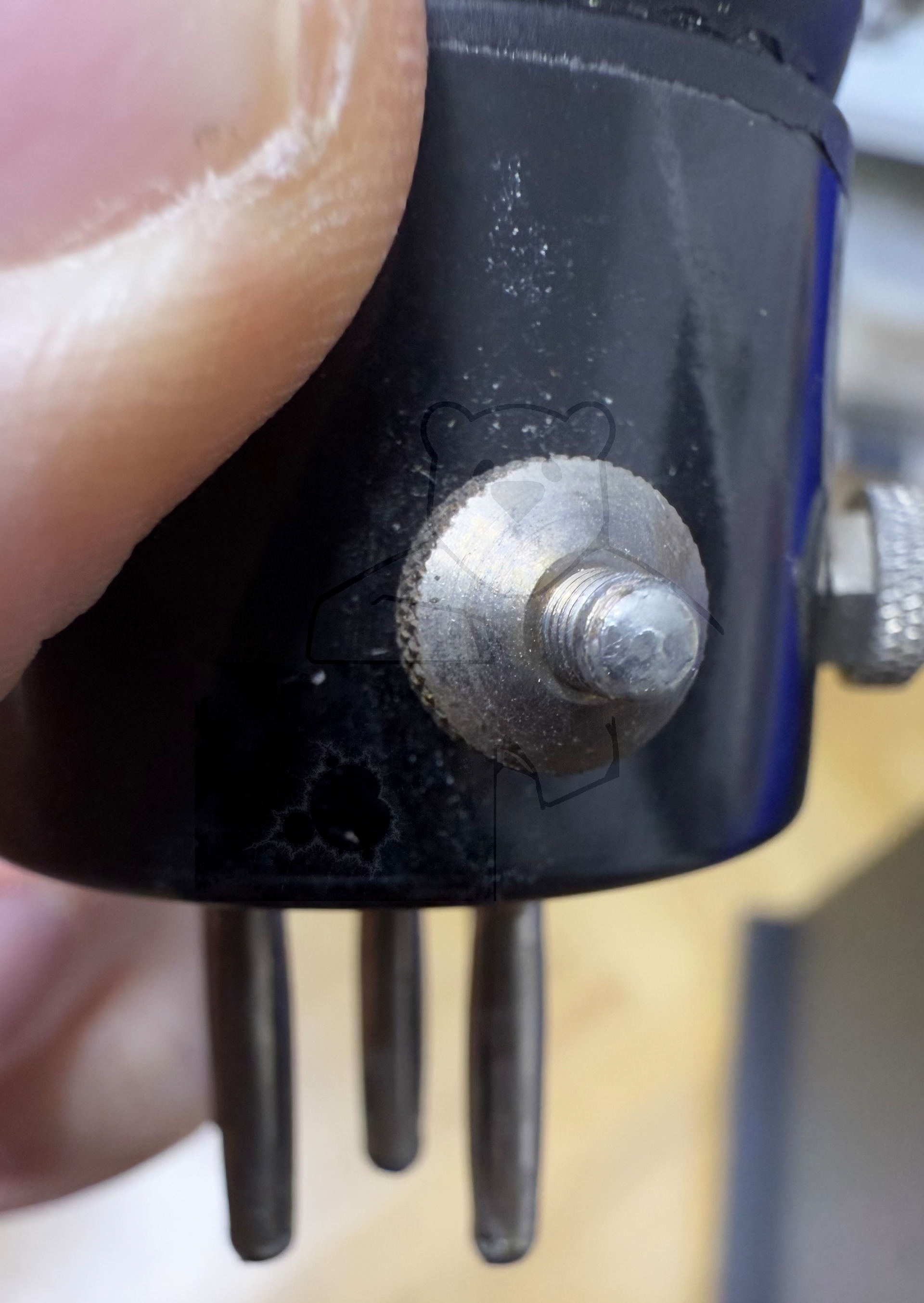

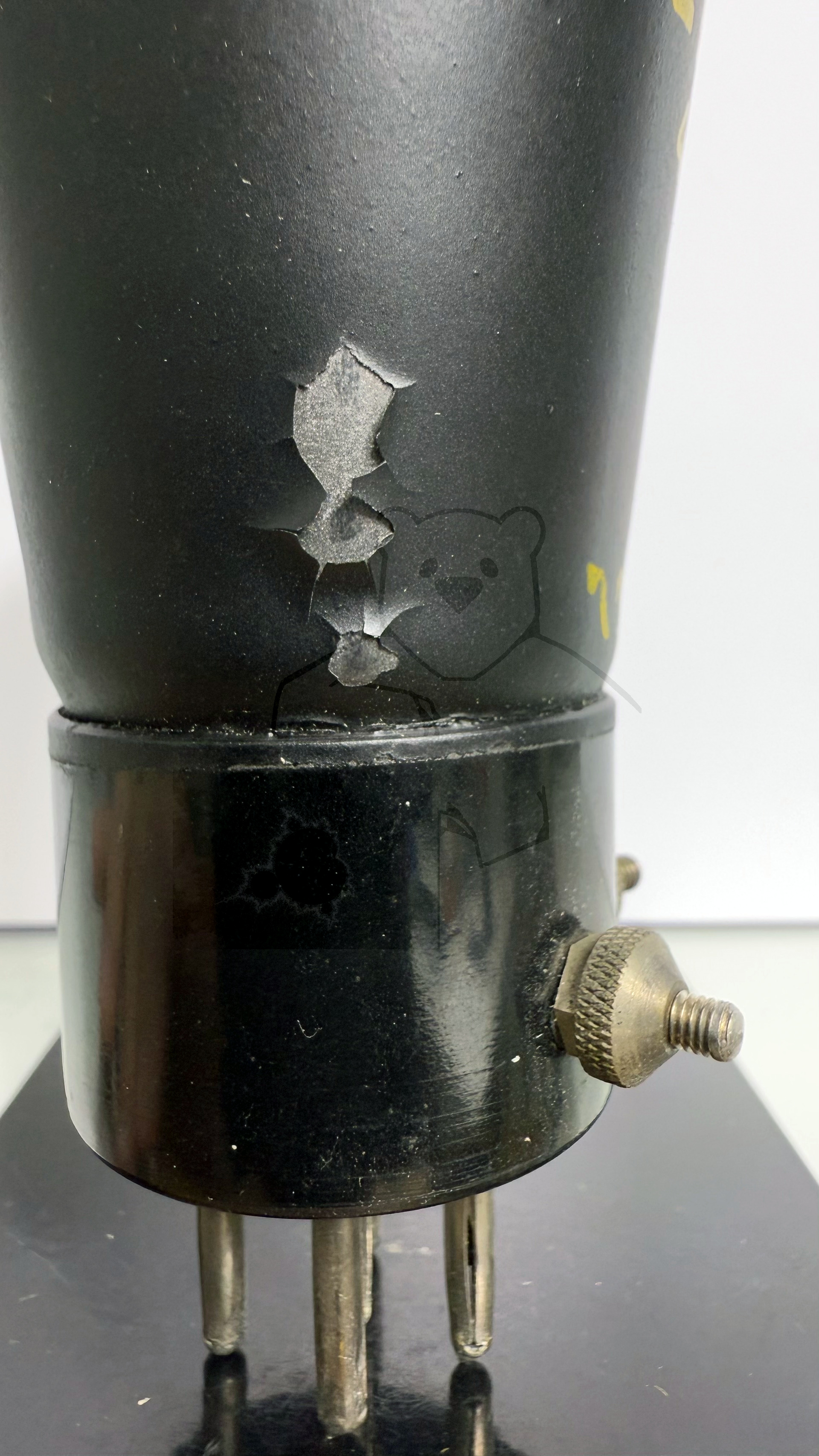

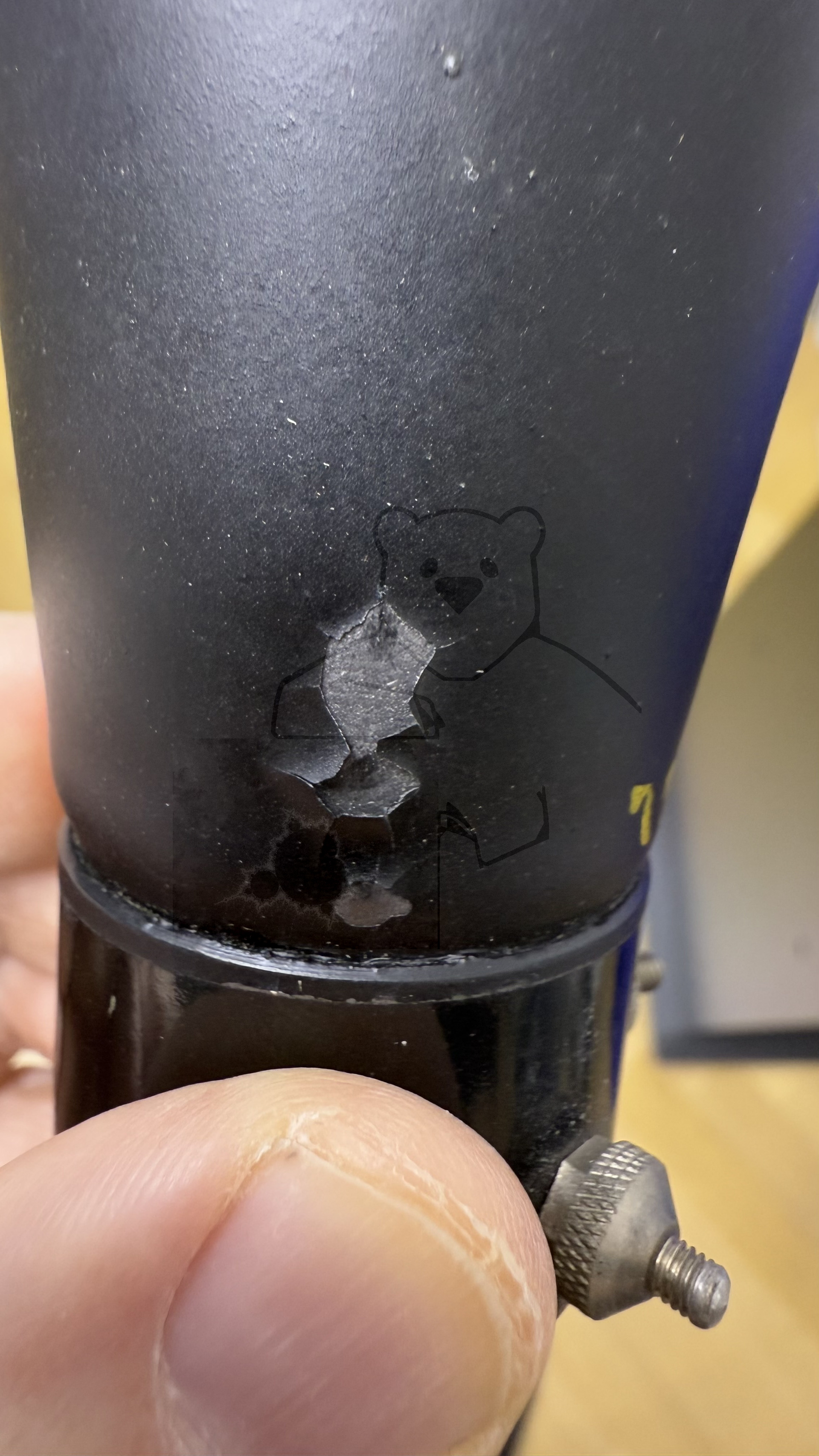

Anode 1	Seitenschraube 1	Seitenschraube 2
Anode 2
Leuchtschirm
Heizung	1, 3	1, 3
Abschirmung
Funktion	→ Oszillator / Modulator	→ Oszillator / Modulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

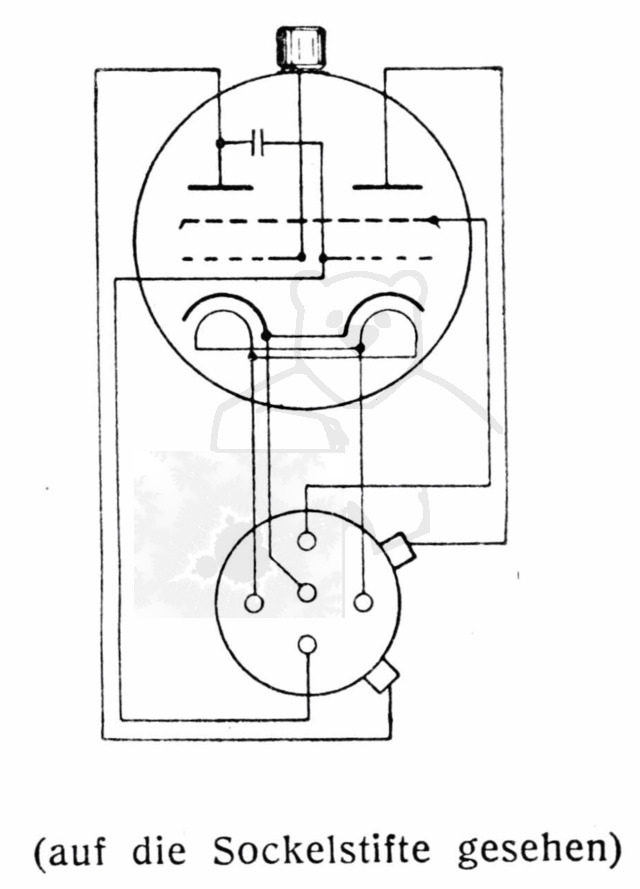

🔎 Sockelschaltung der 2HMD

Bildquelle: Zeichnung Gerhard Eisenbarth

🔎 Datenblätter zur Röhre: 2HMD
Kurzdatenblatt 2HMD Loewe.pdf (1157 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
