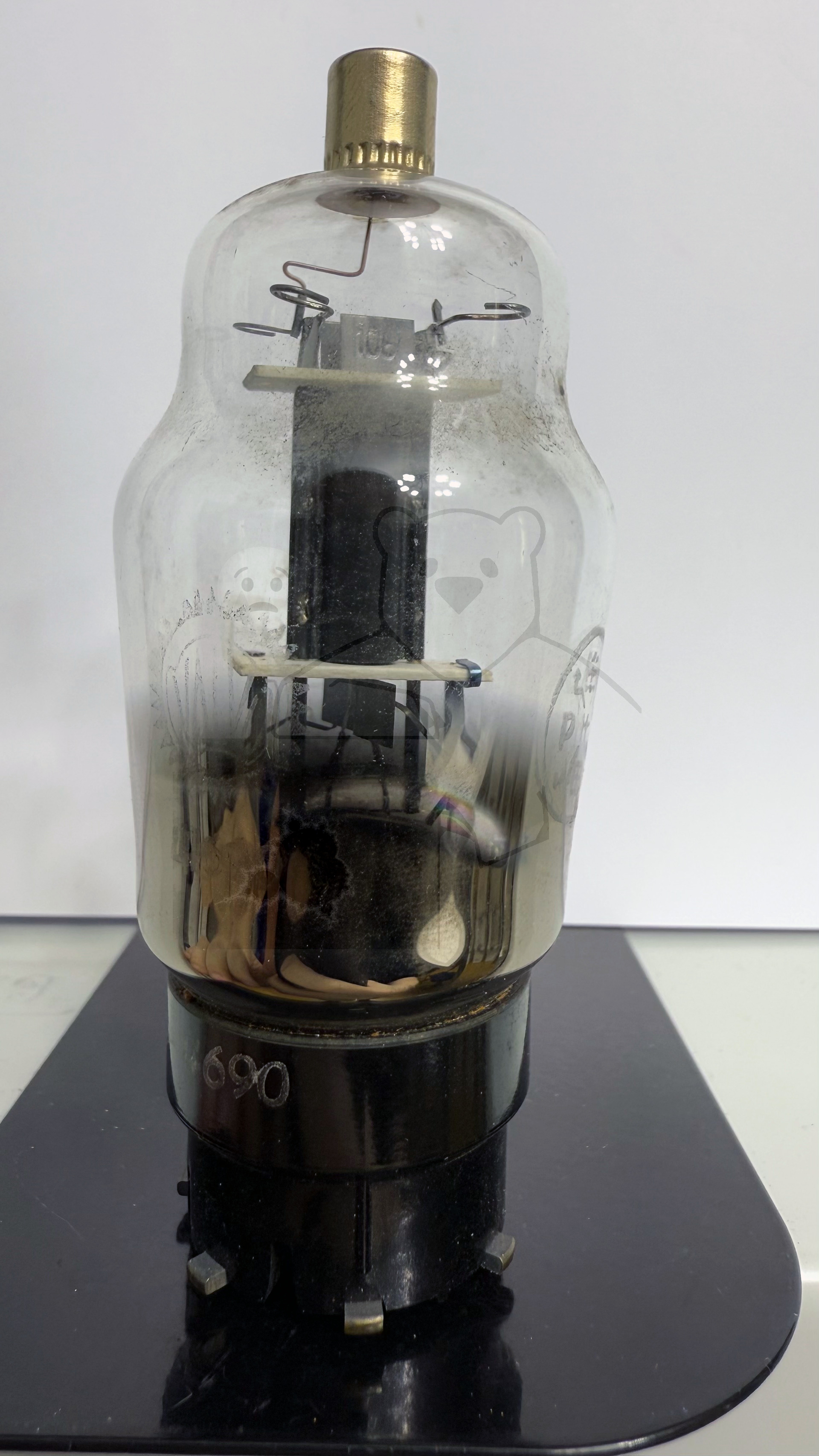

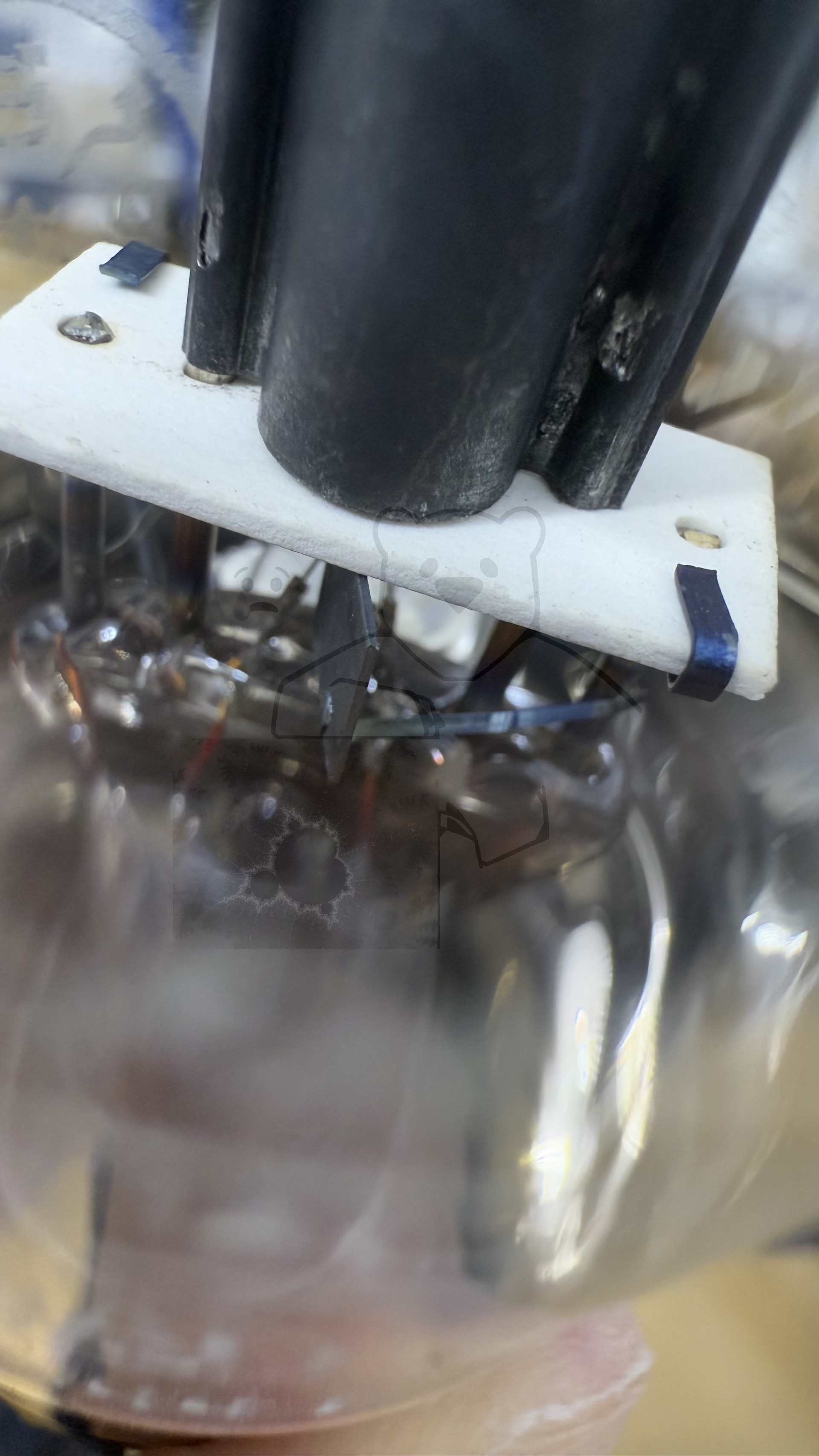

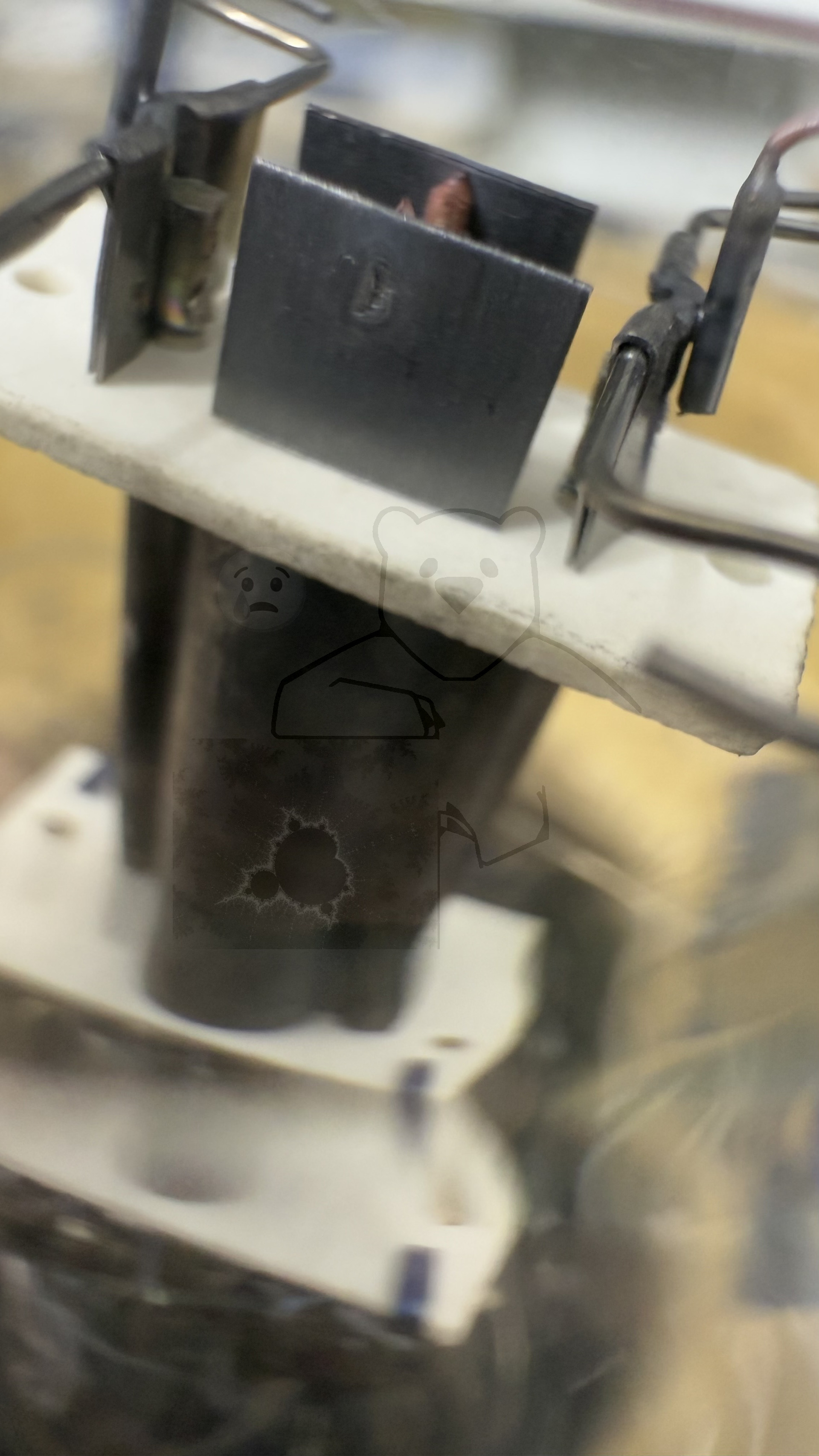

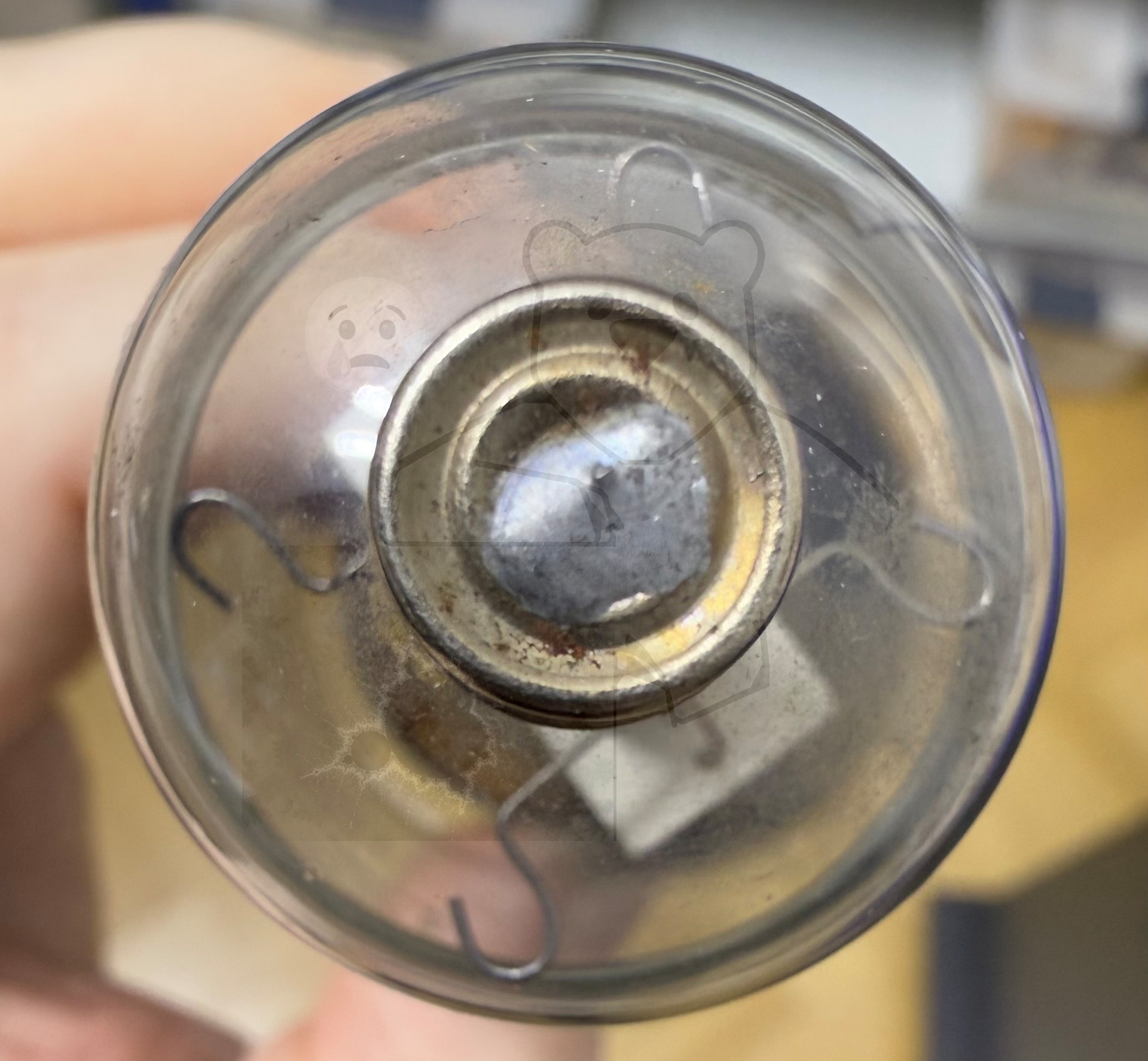

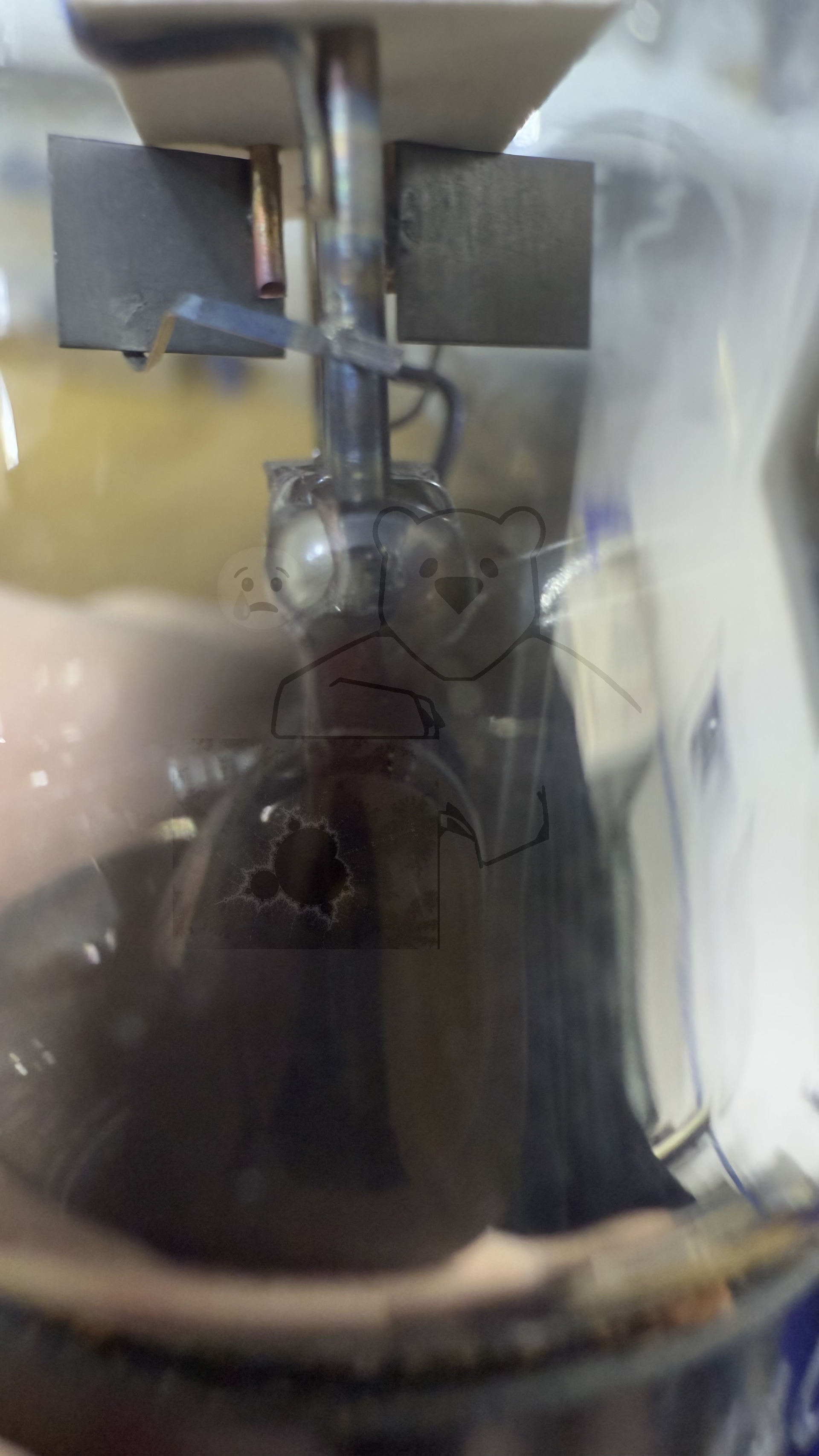

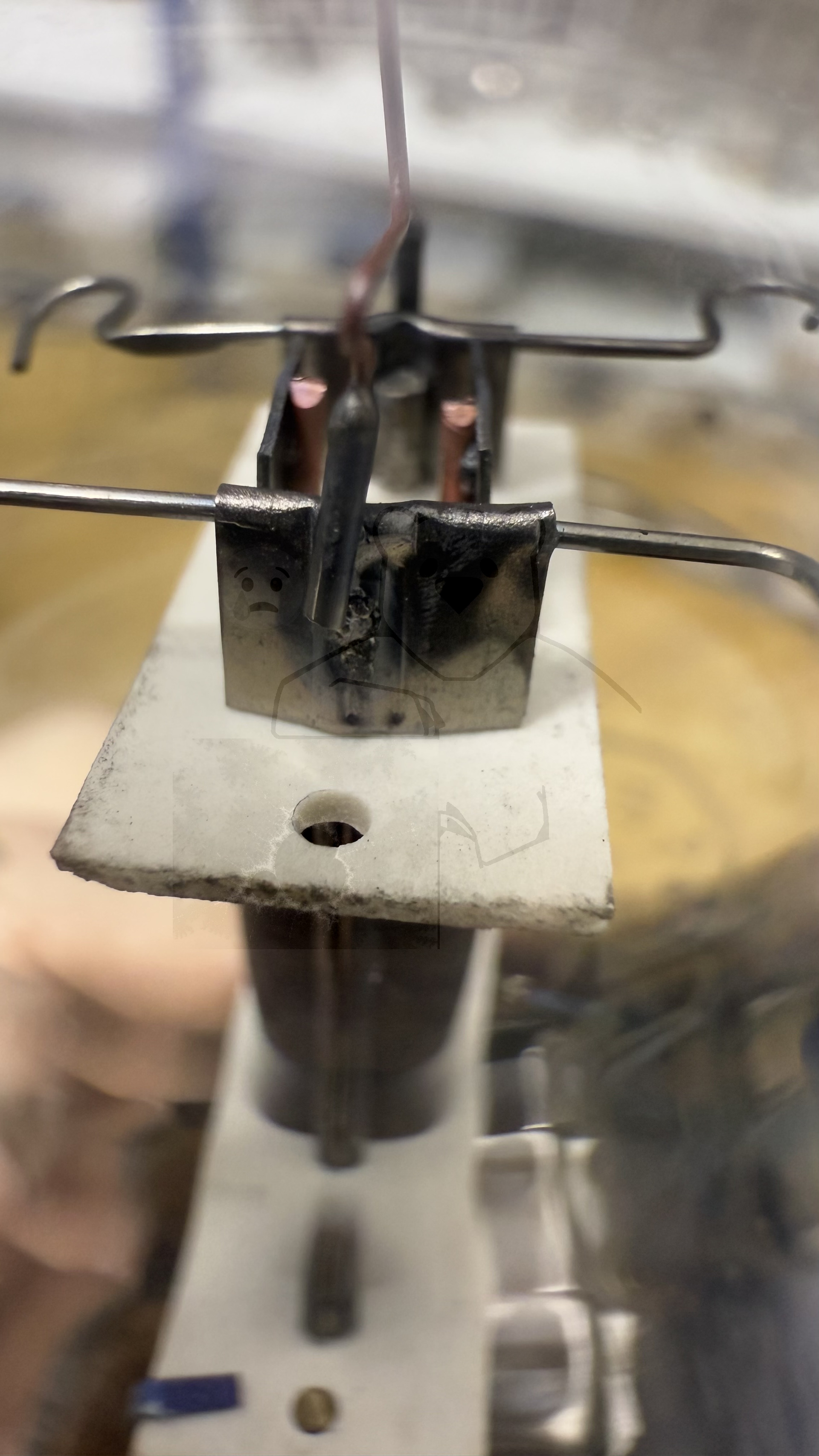

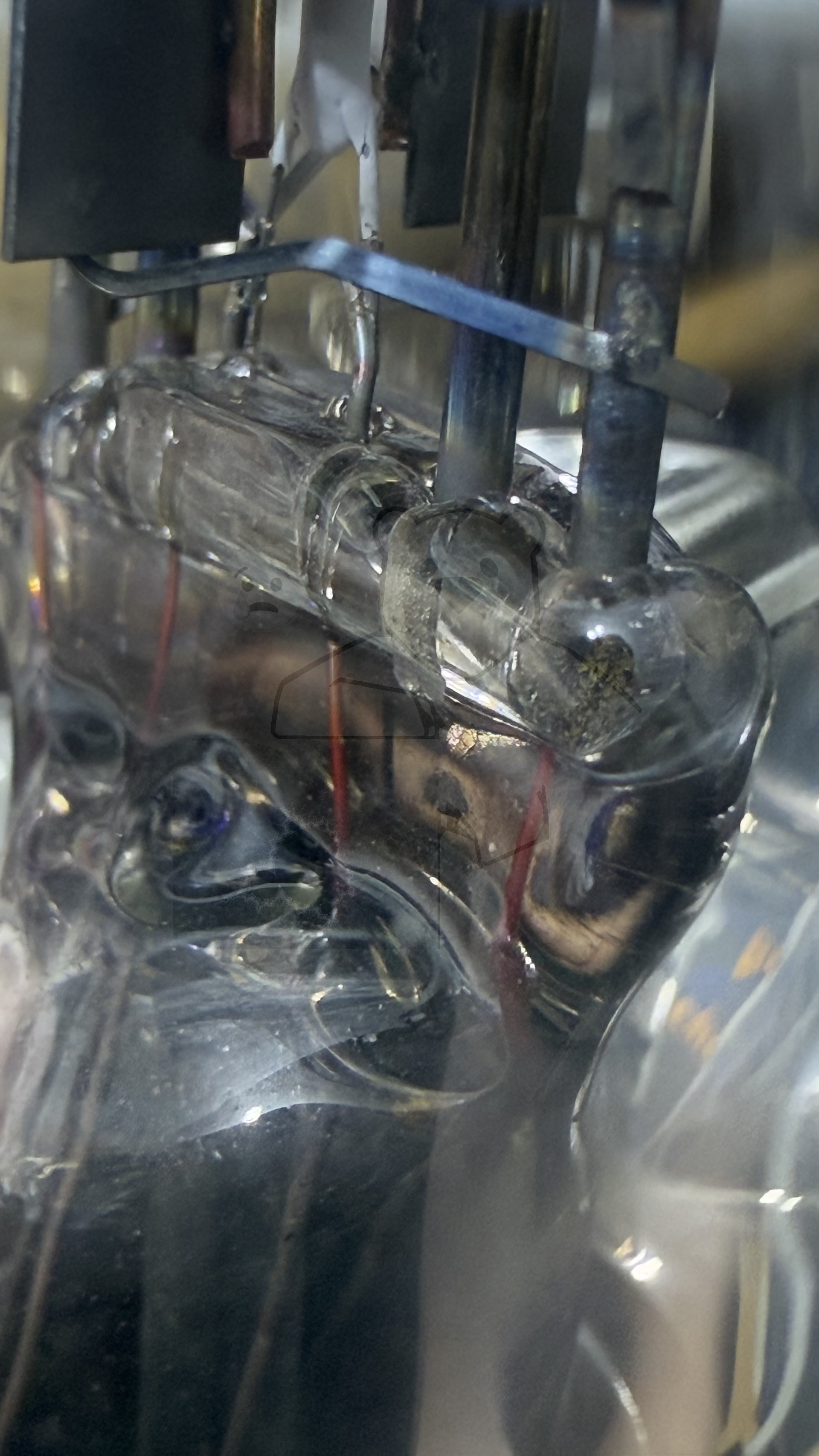

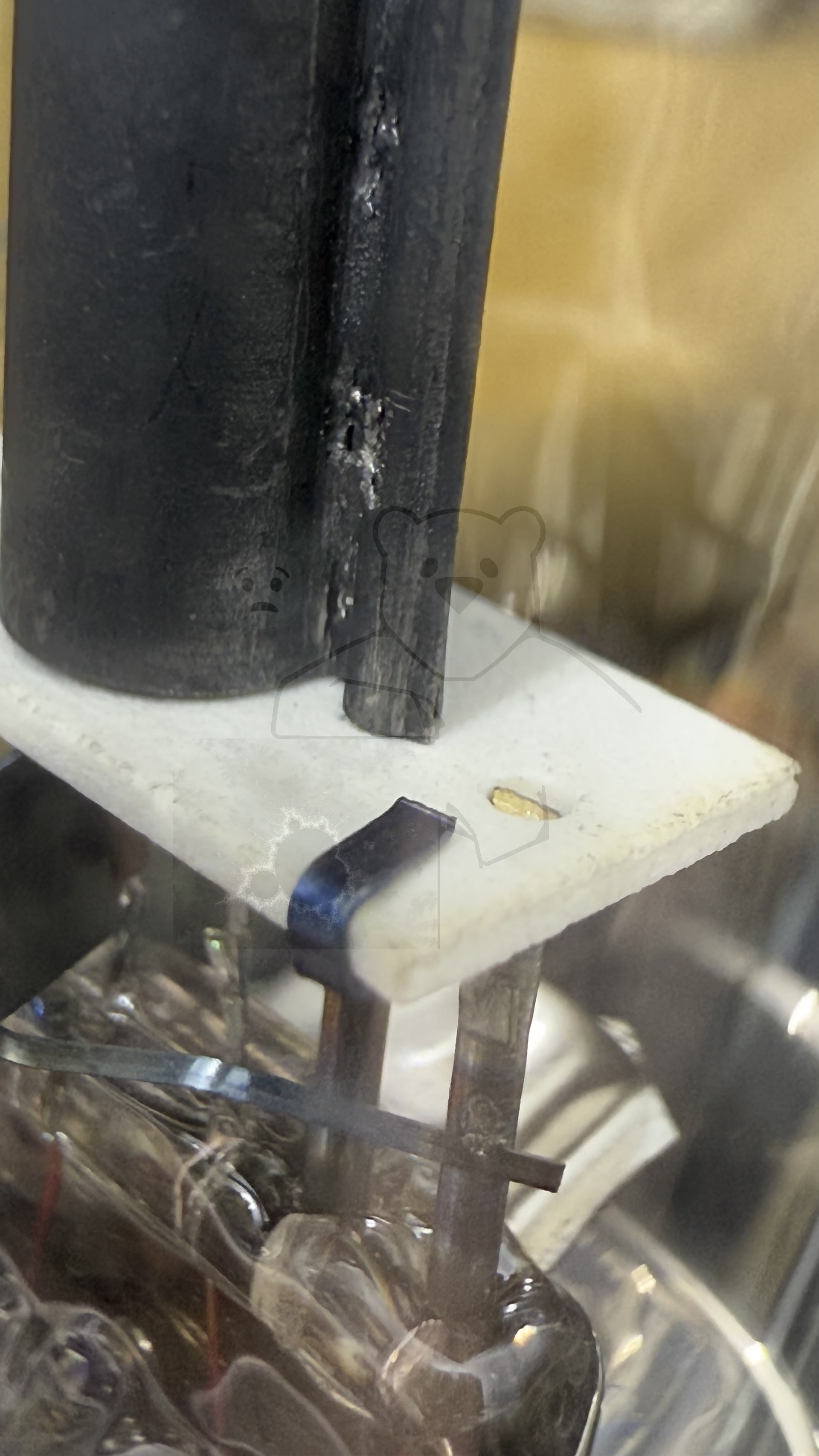

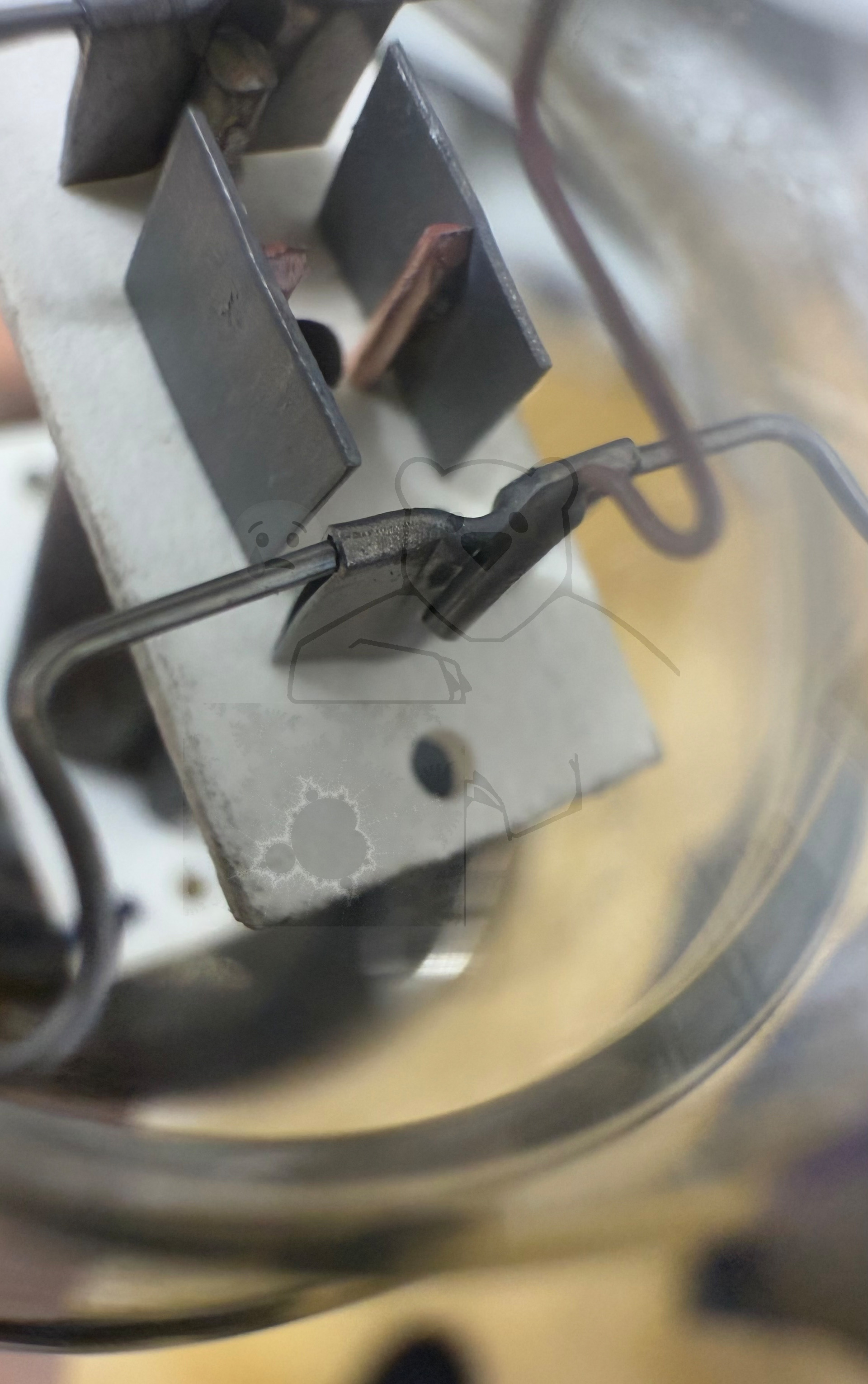

Daten und Bilder der Röhre: 4690

🔎 Beschreibung der Röhre: 4690 Inventarnummer: 00081

Name	→ 4690
Vergleichsname

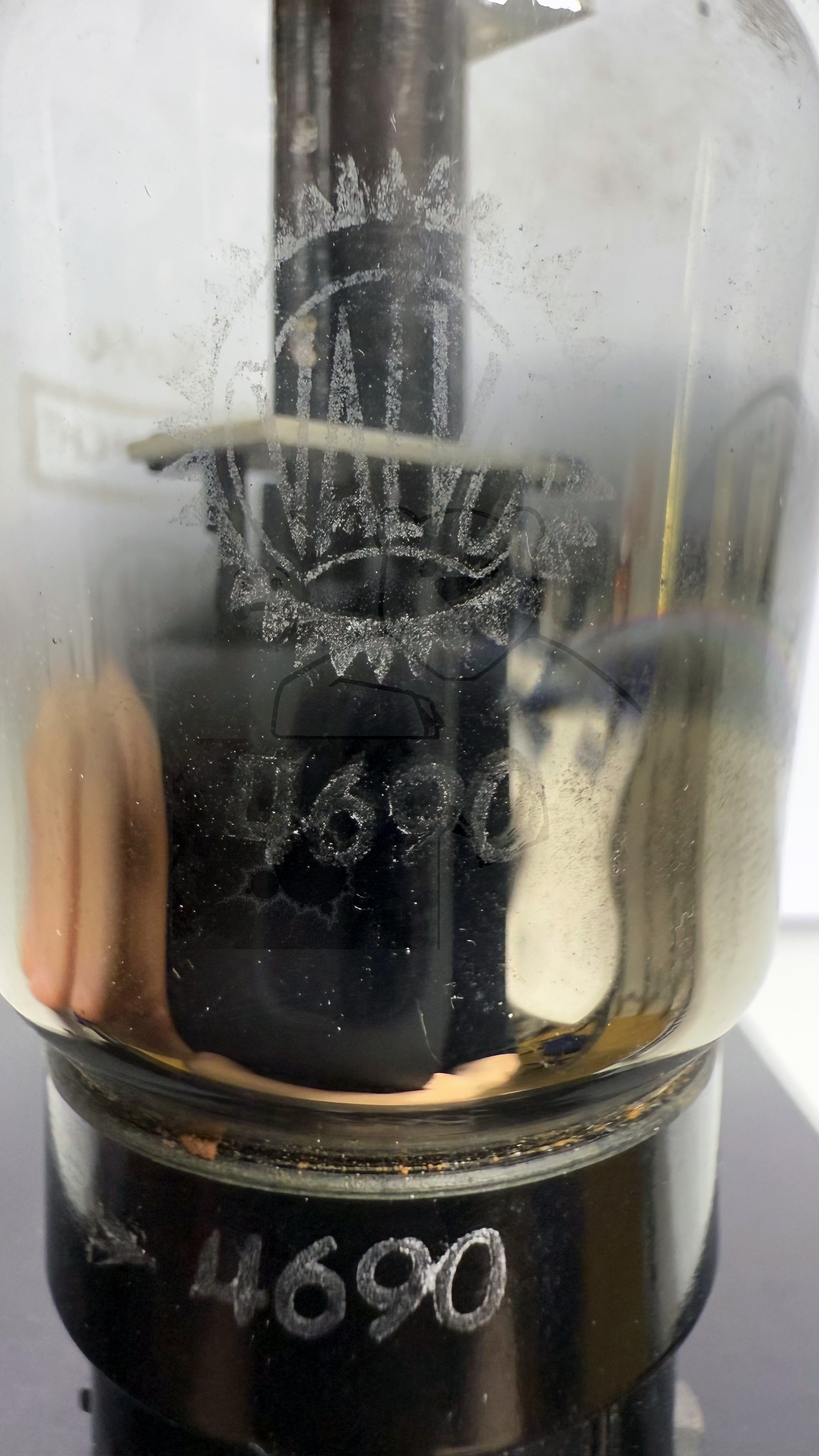

Hersteller	→ Valvo
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,3
Art der Heizung	Indirekt

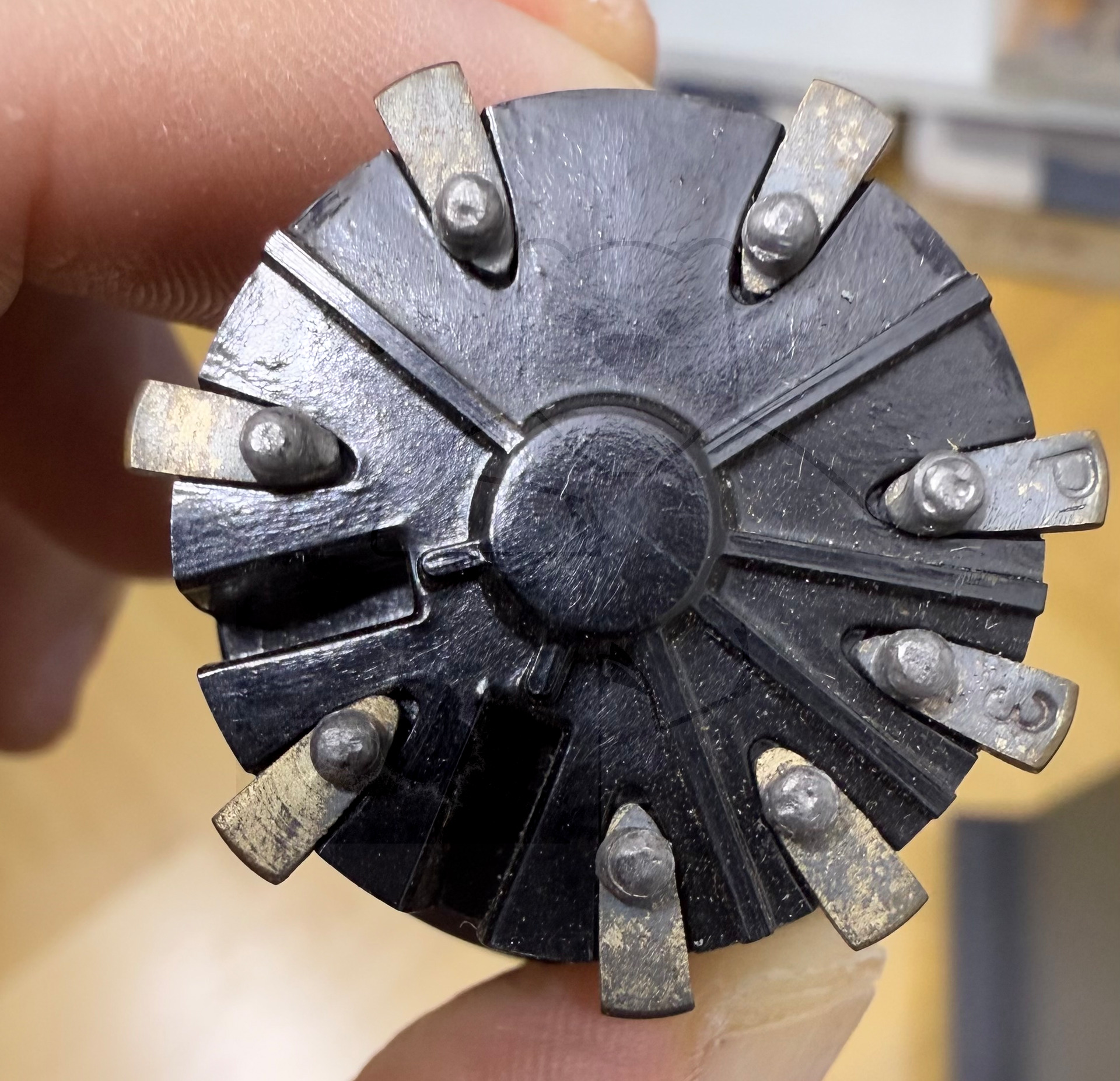

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp

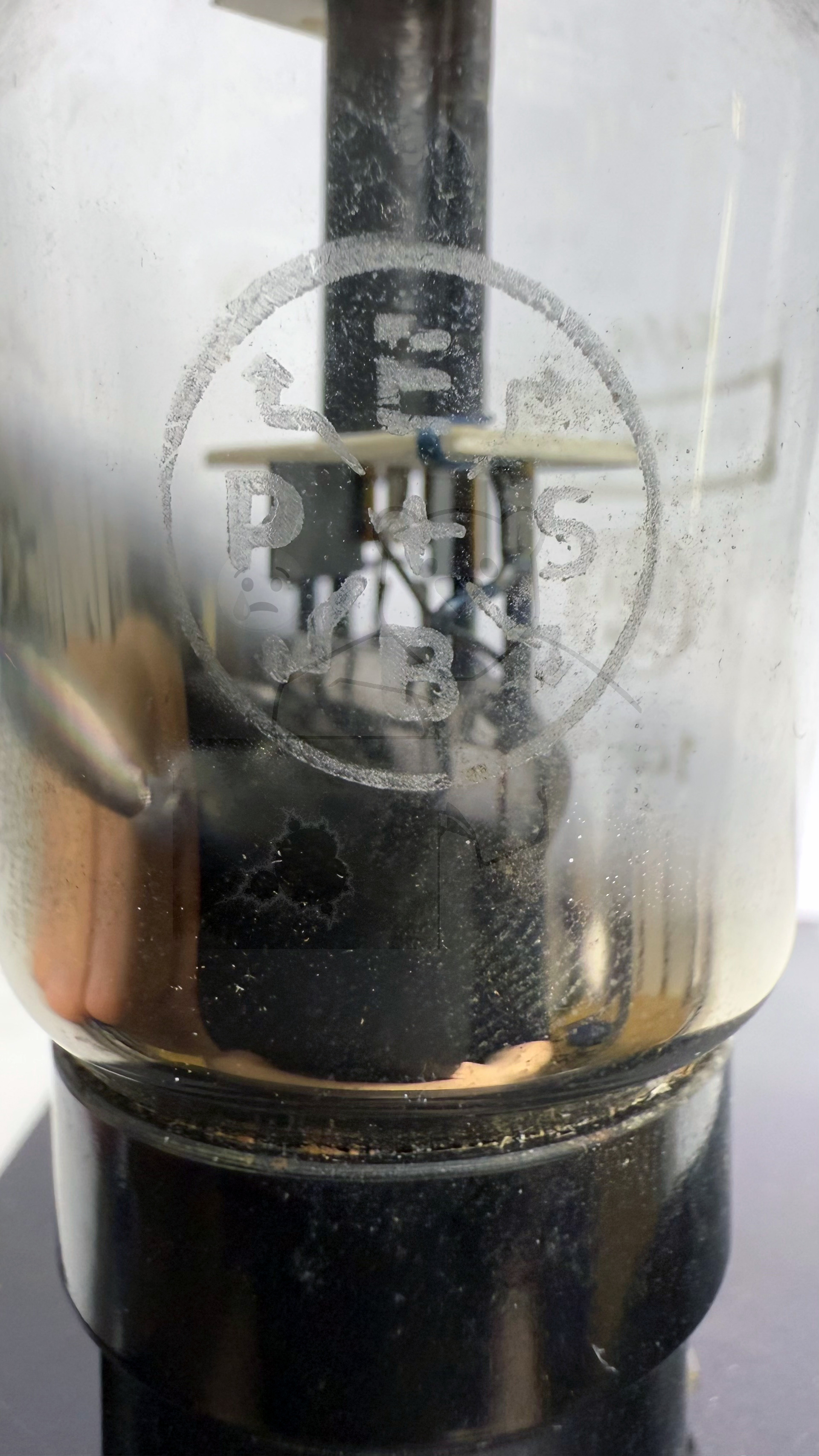

Informationen	Produktion: 16/44 E Zusätzliches Logo: EPSB
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet

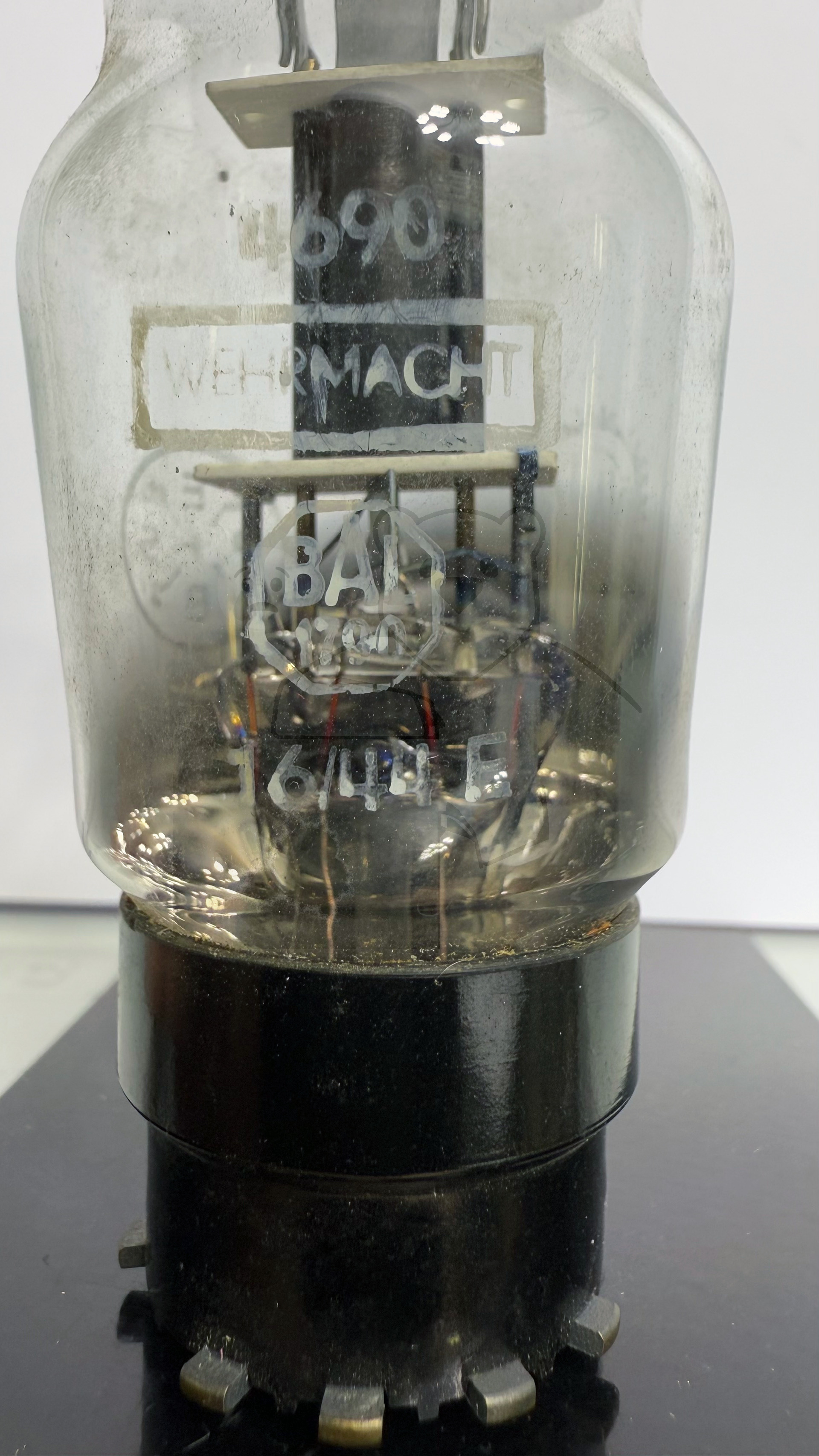

Hoheitszeichen	Wehrmacht, BAL1790 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	S117

🔎 Beschreibung der Systeme für die Röhre: 4690

	System 1
Kathode	4
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	4
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 4690

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 4690
Datenblatt 4690 Philips [www.tubedata.info].pdf (43 kB)
Pruefkarte 4690 - Funke W19 Roehrenpruefer.pdf (133 kB)
