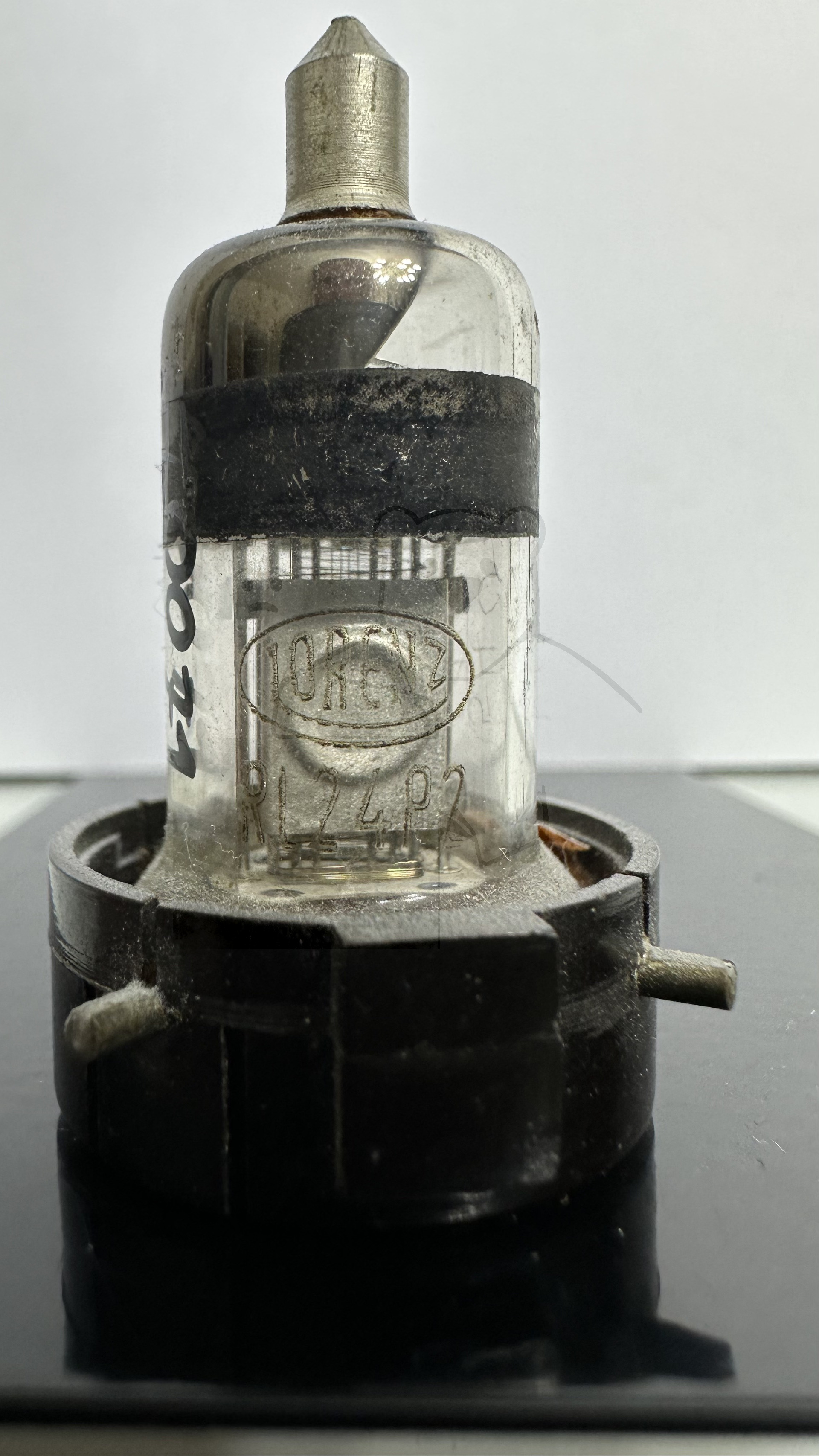

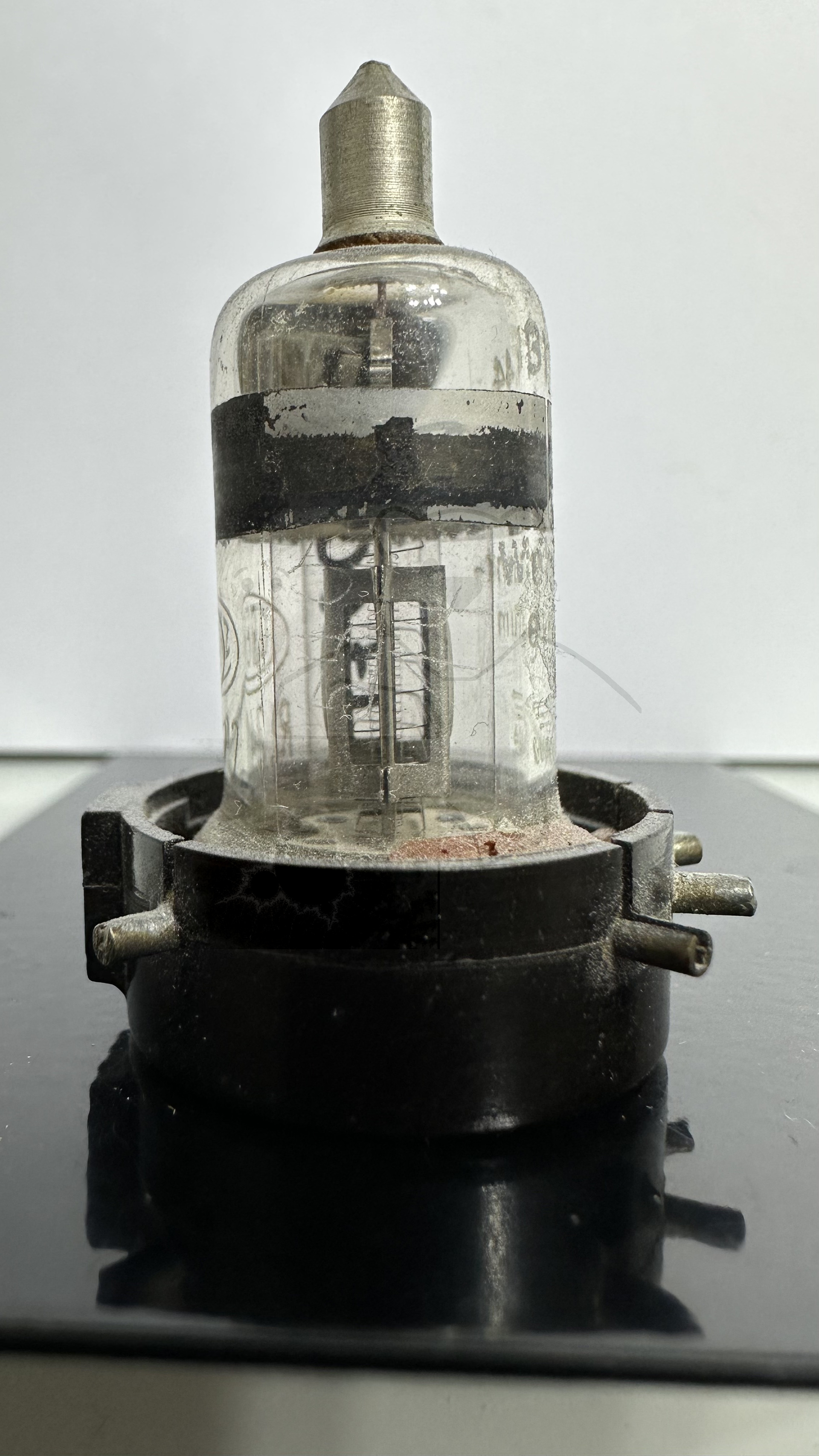

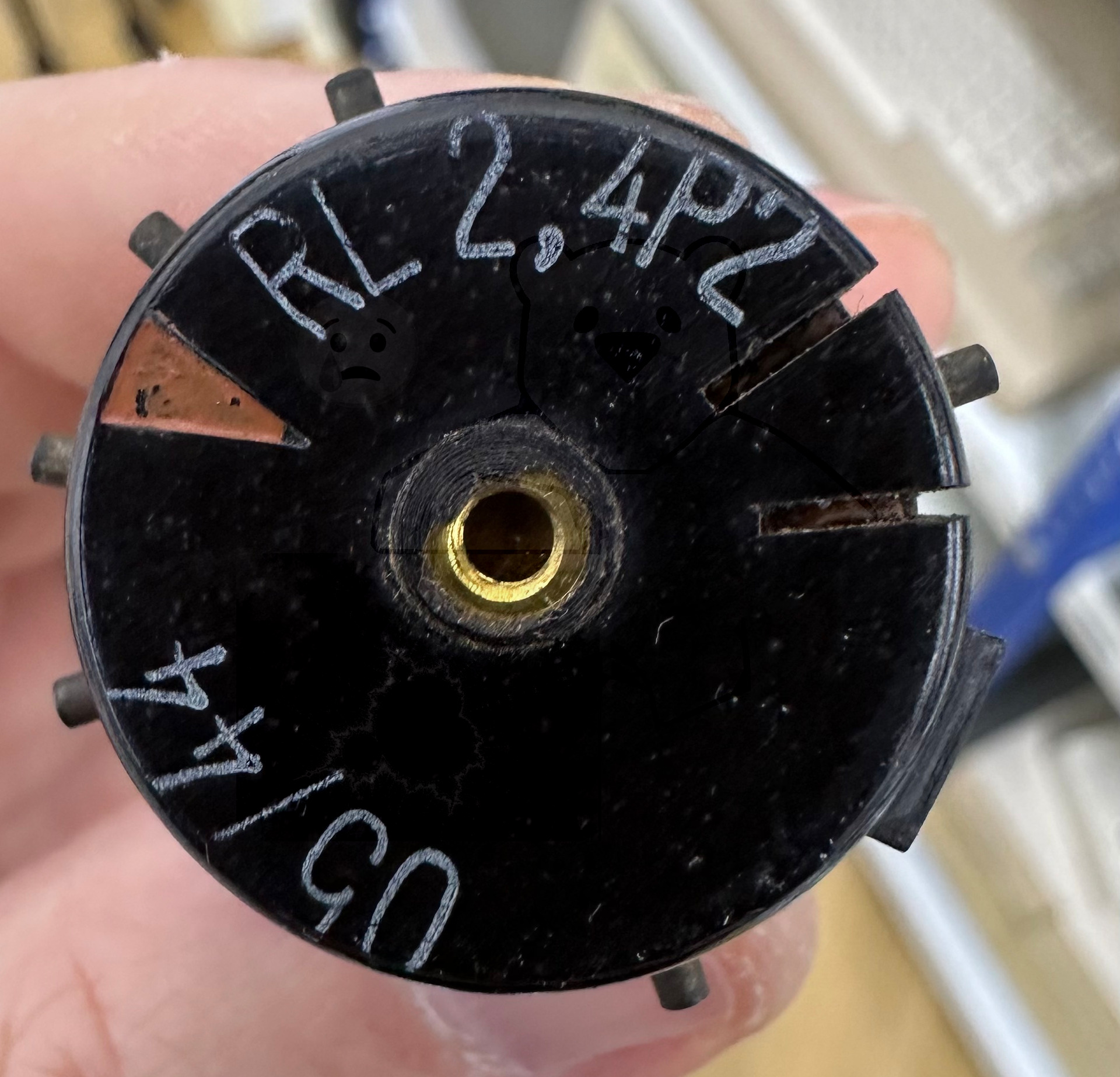

Daten und Bilder der Röhre: RL2,4P2

🔎 Beschreibung der Röhre: RL2,4P2 Inventarnummer: 00071

Name	→ RL2,4P2
Vergleichsname
Hersteller	→ Lorenz
Heizspannung (Volt)	2,4
Heizstrom (Ampère)	0,16
Art der Heizung	Direkt

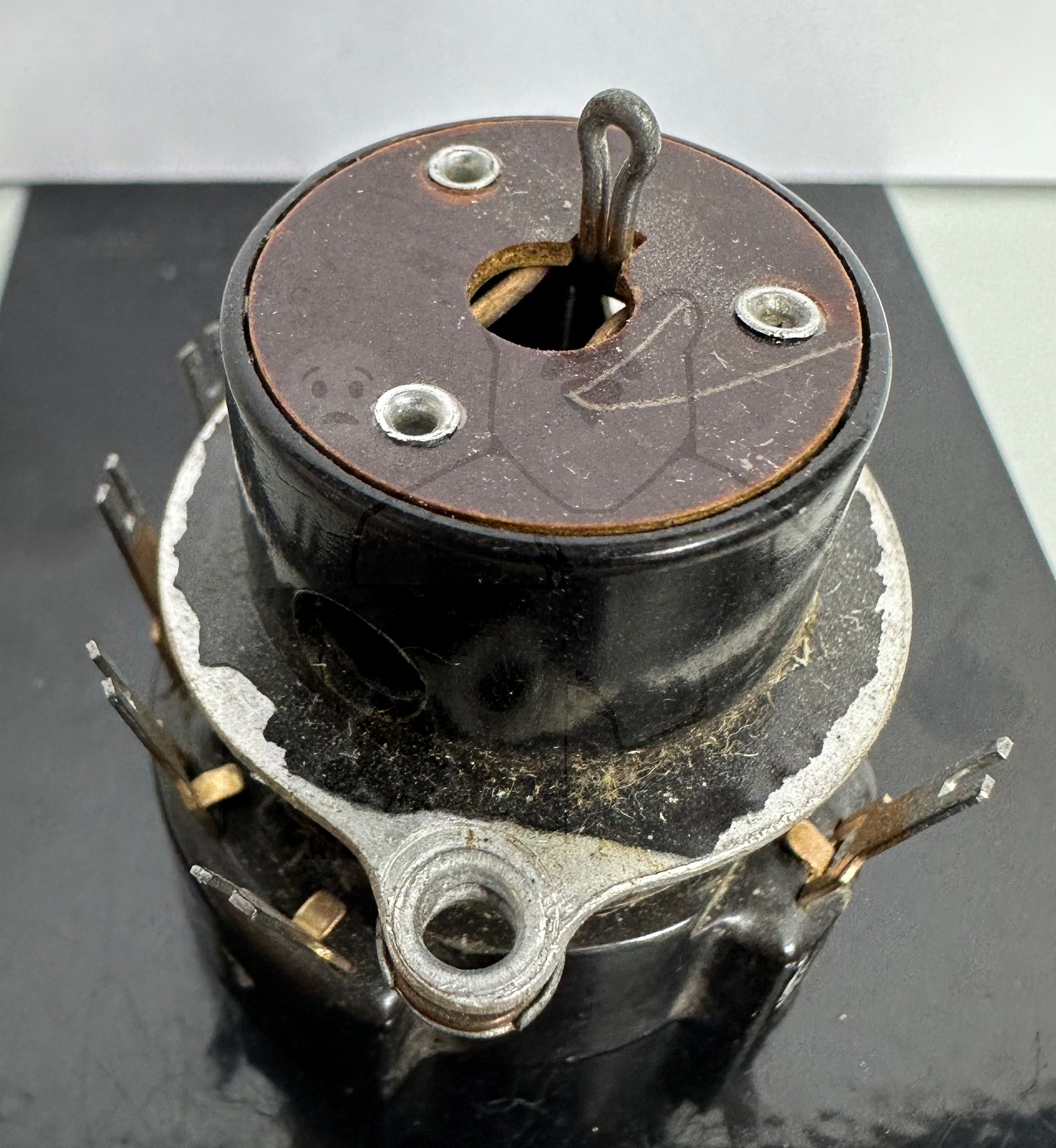

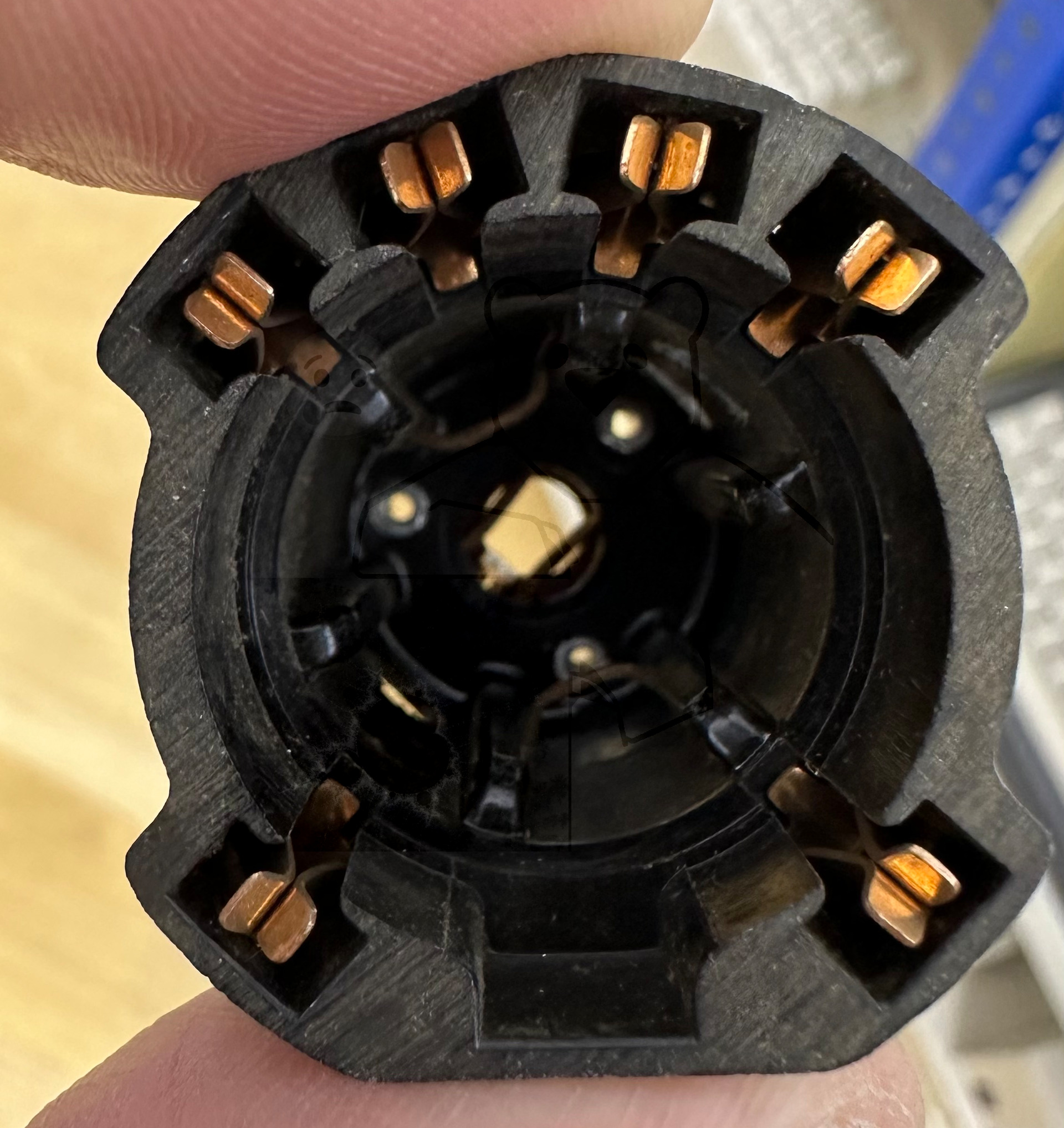

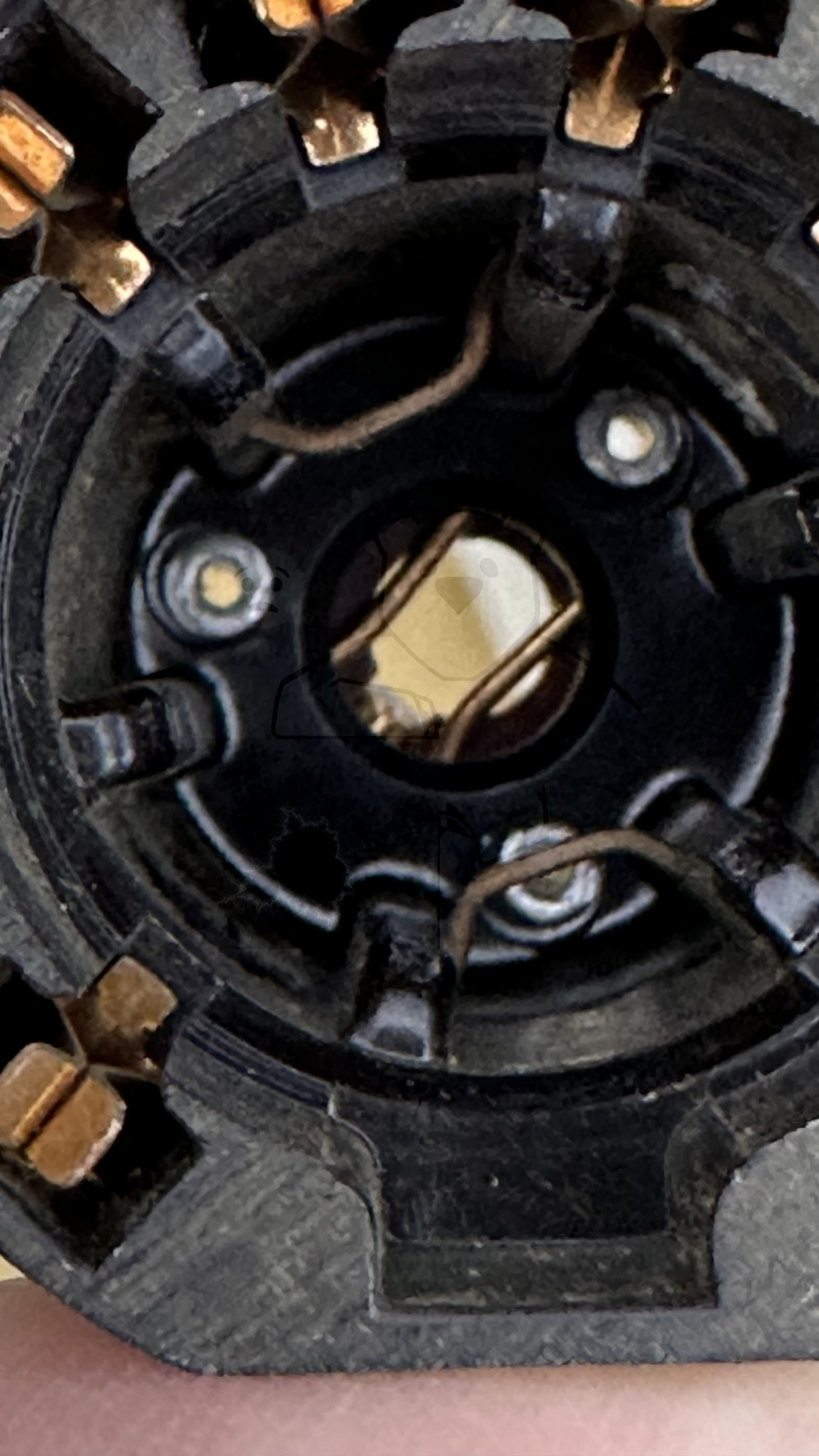

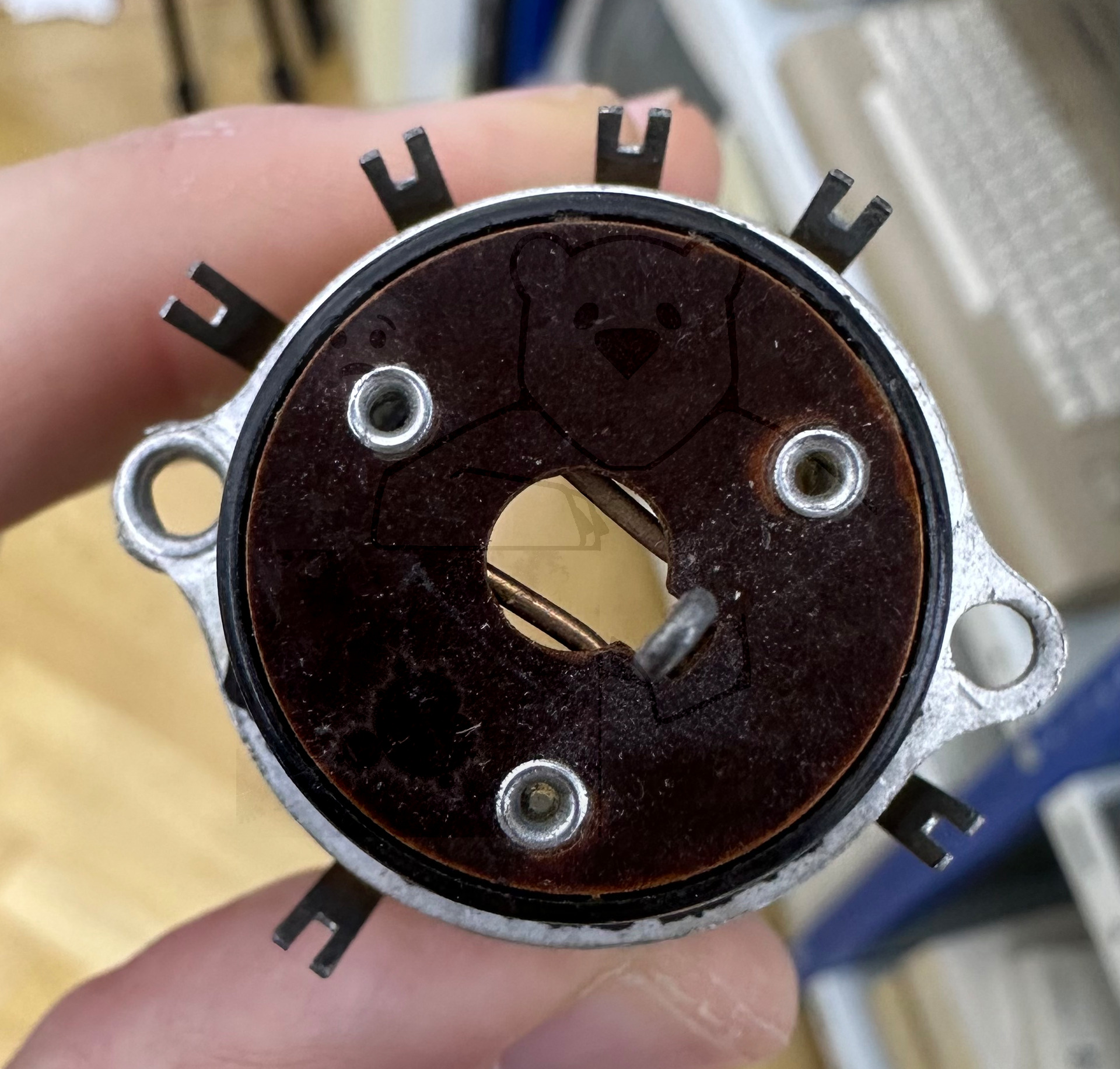

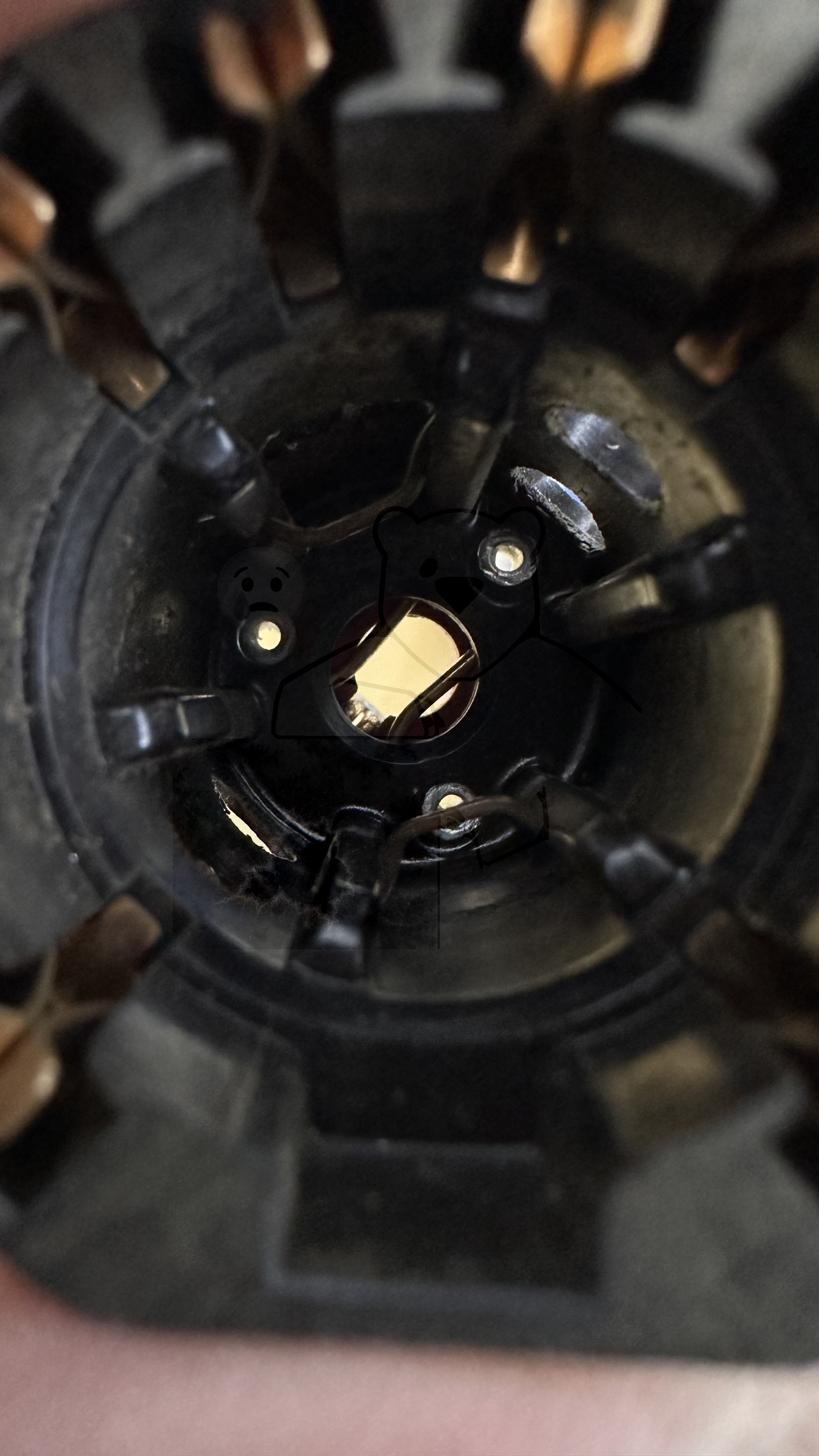

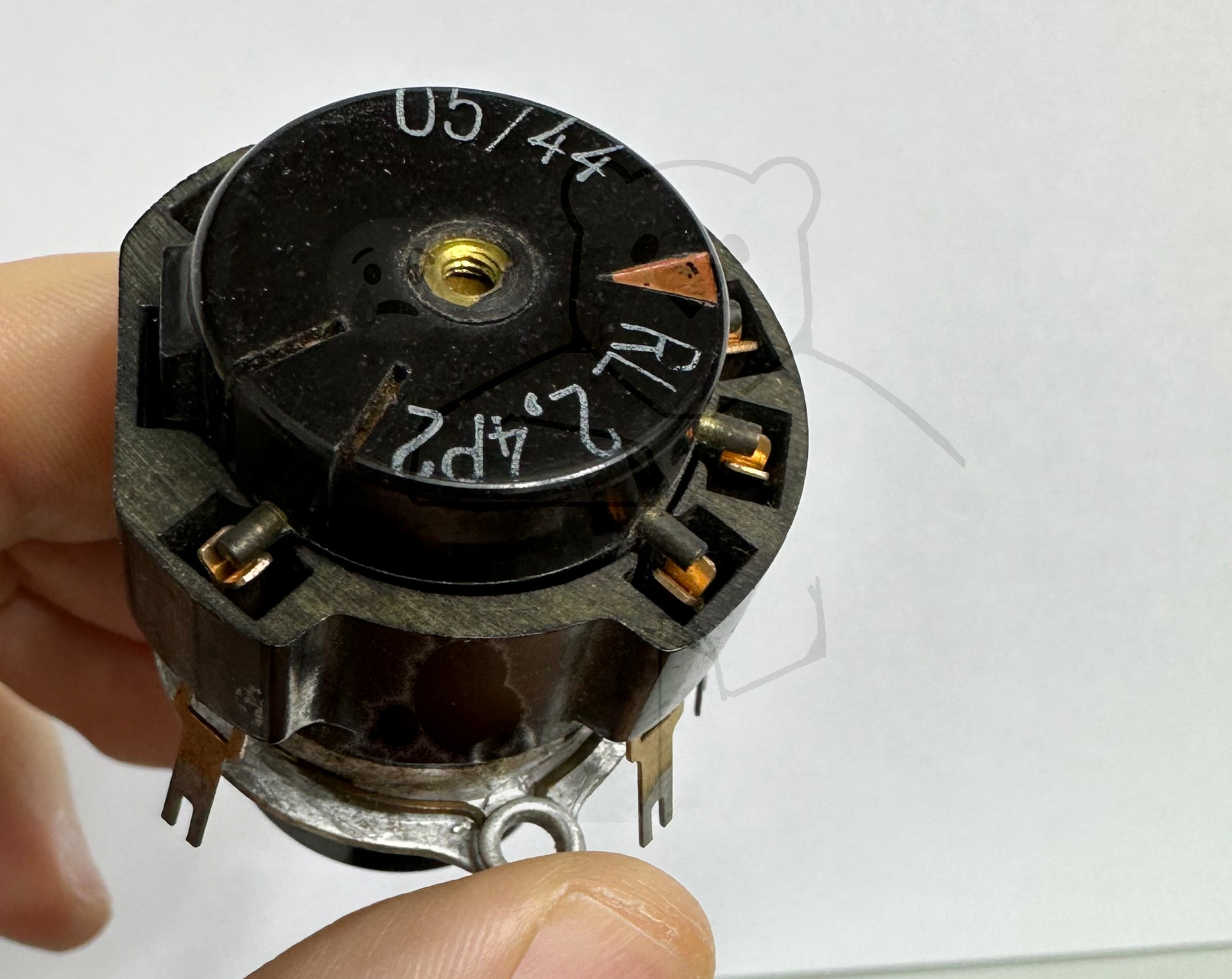

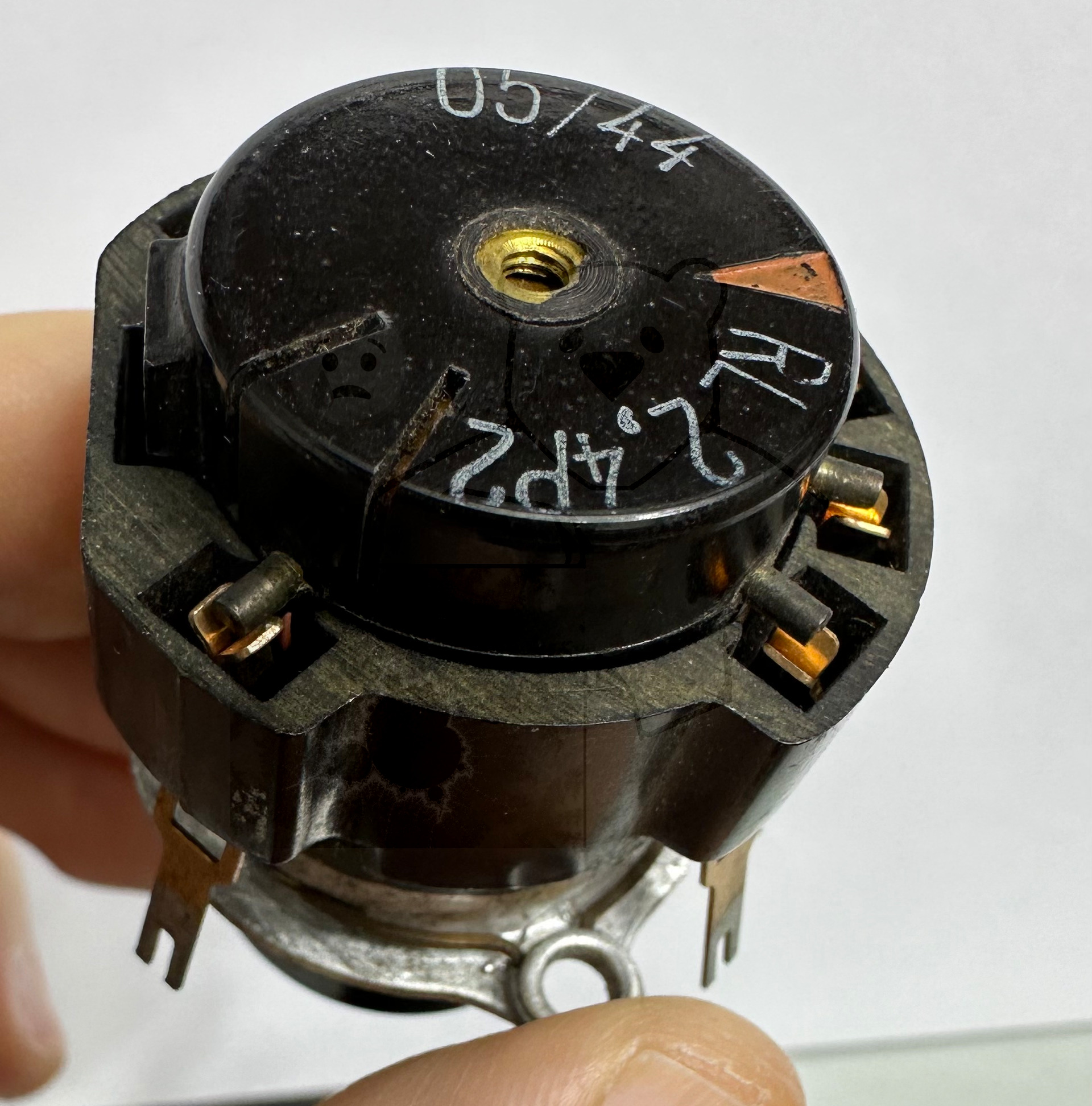

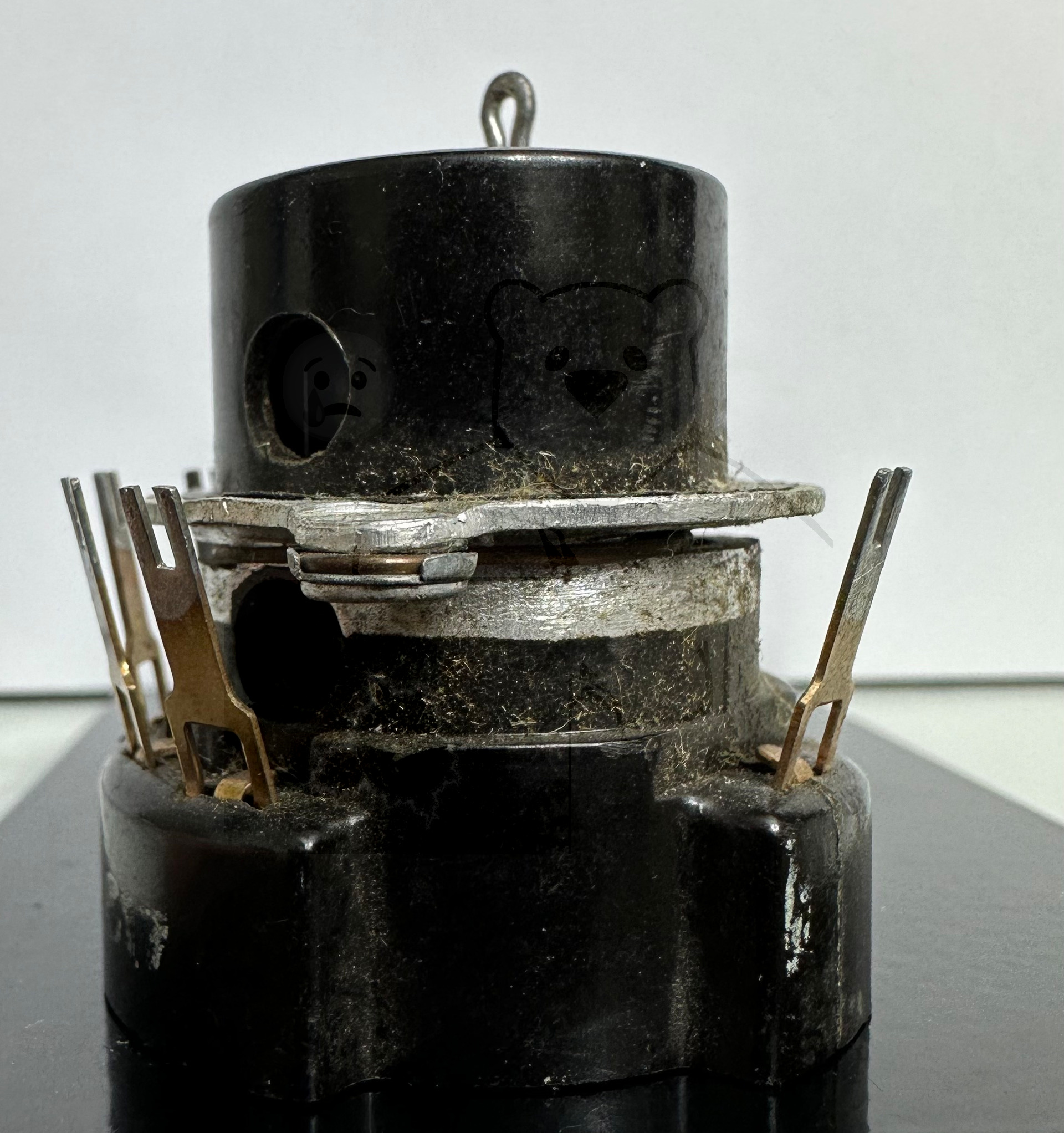

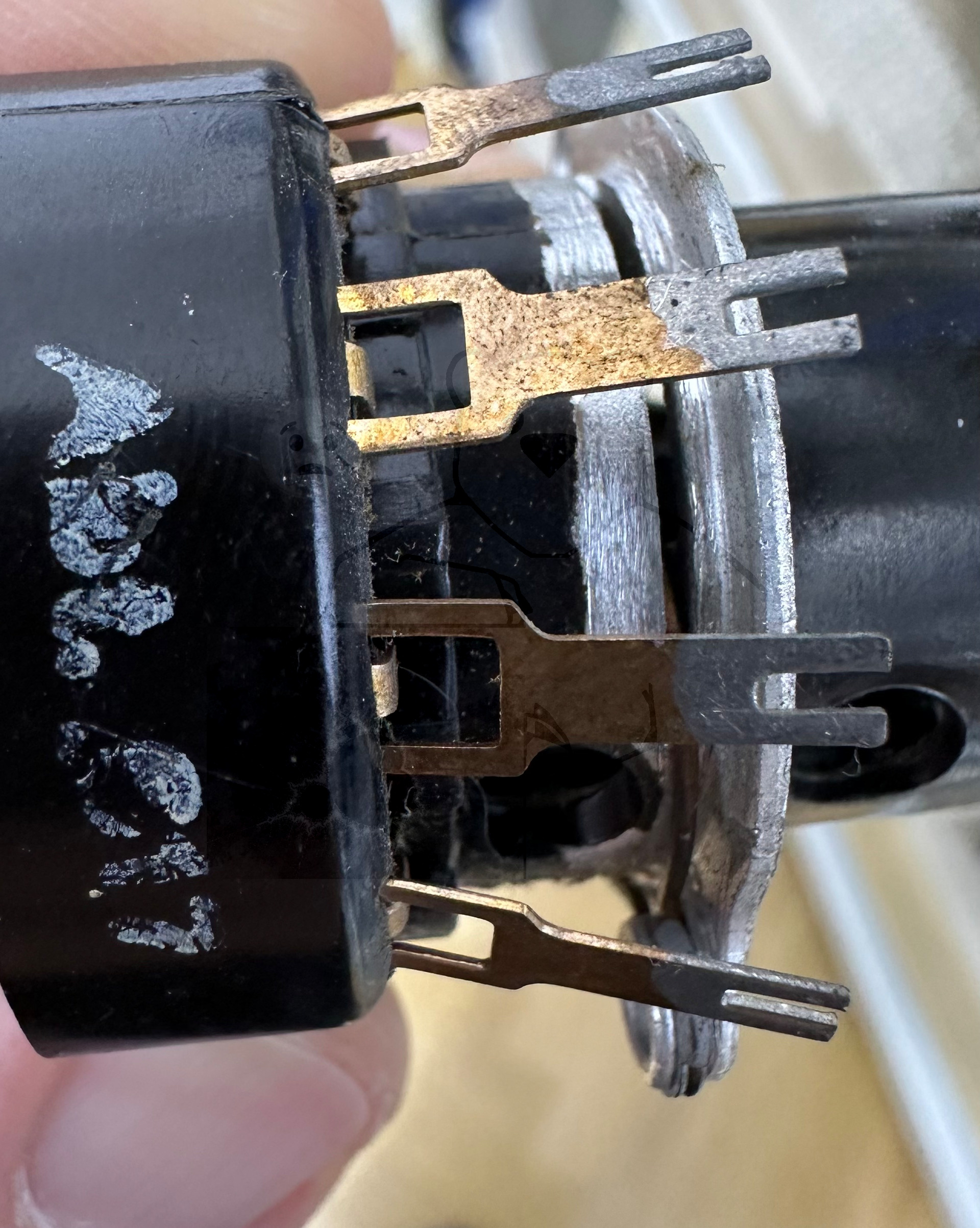

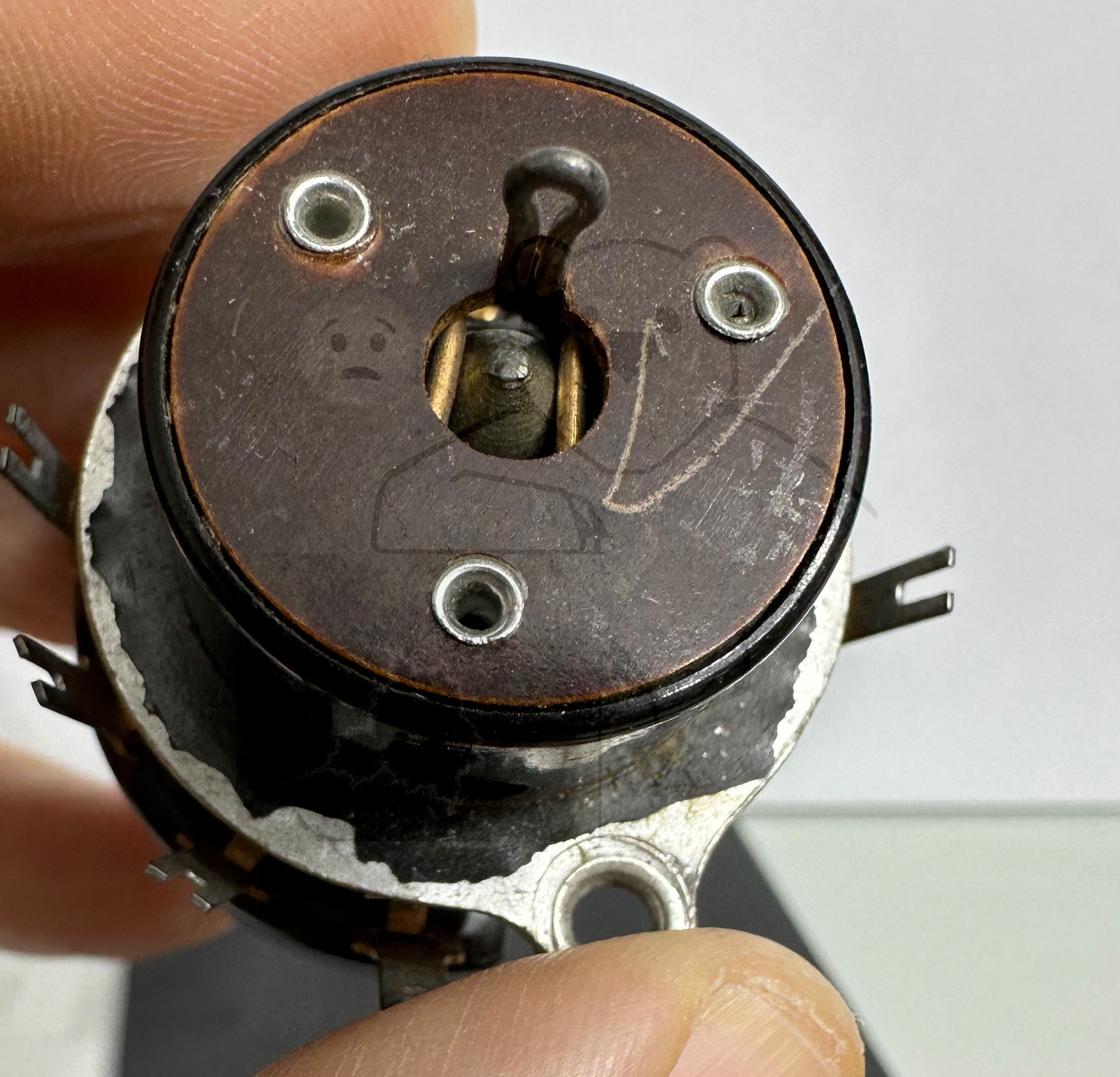

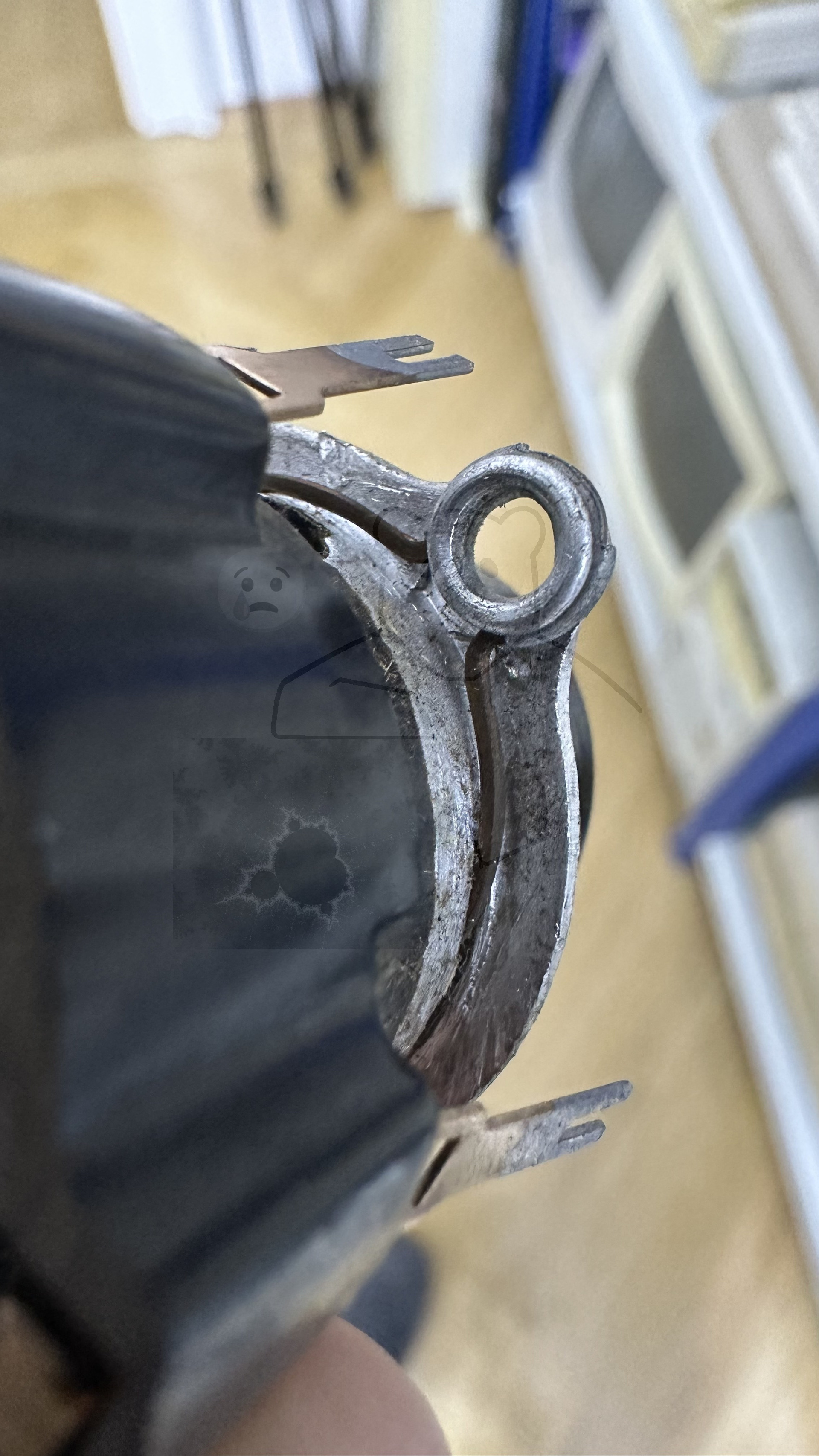

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet

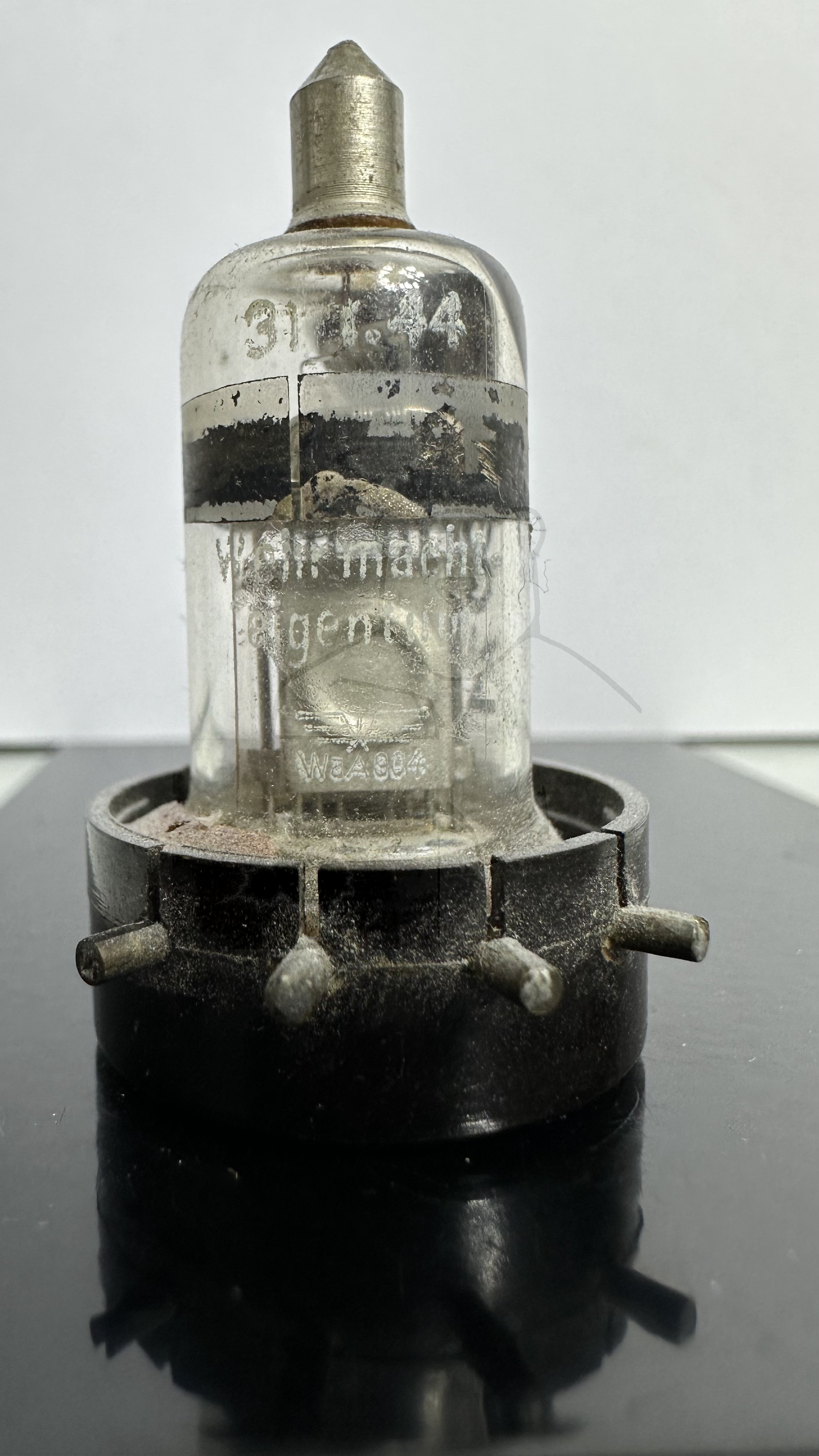

Hoheitszeichen	Wehrmacht Eigentum, 31.1.44, WaA 984 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L16

🔎 Beschreibung der Systeme für die Röhre: RL2,4P2

	System 1
Kathode	f
Gitter 1	Kappe
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RL2,4P2

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RL2,4P2
Datenblatt RL2,4P2 Lorenz [www.tubedata.info].pdf (244 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
