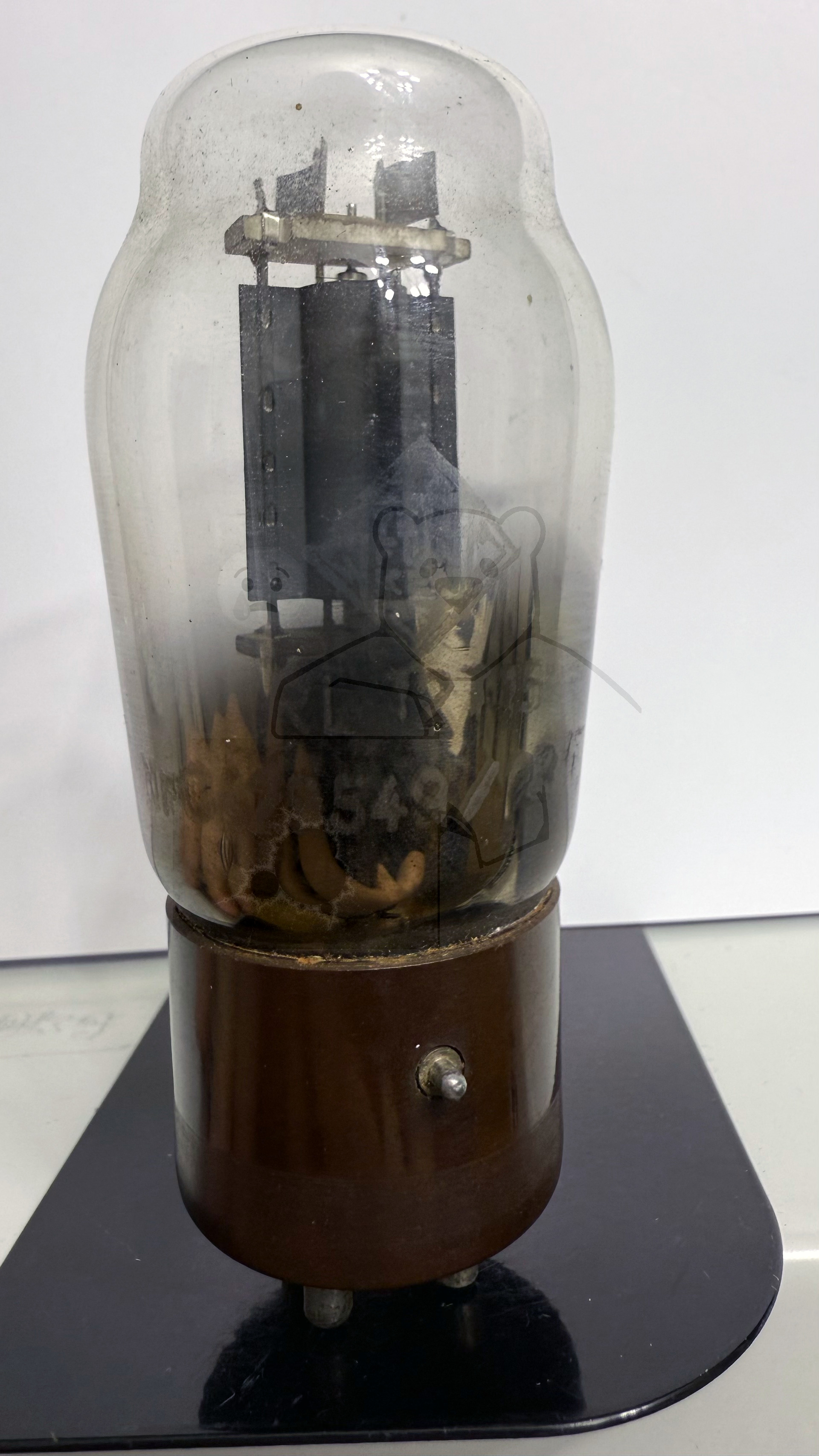

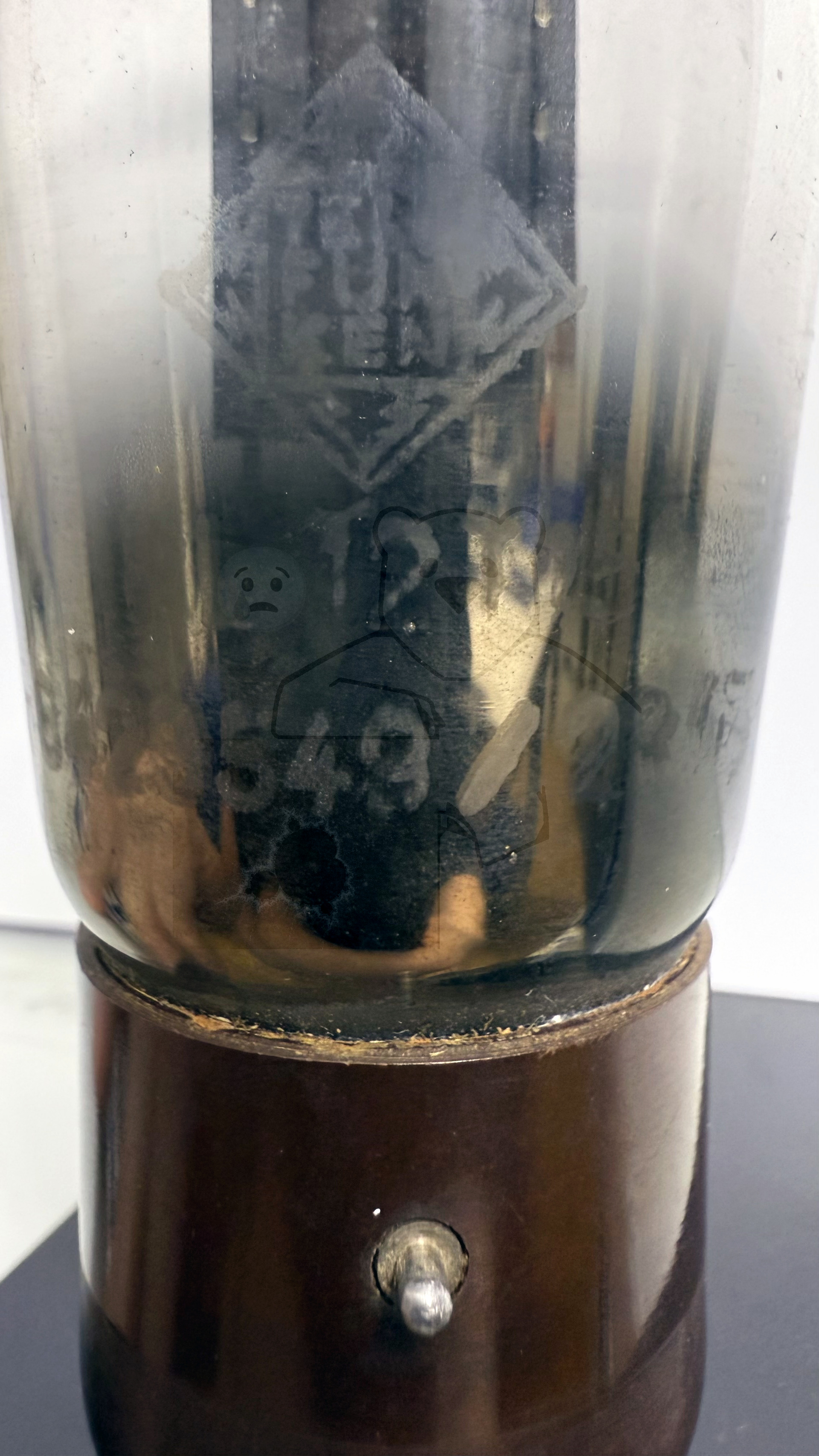

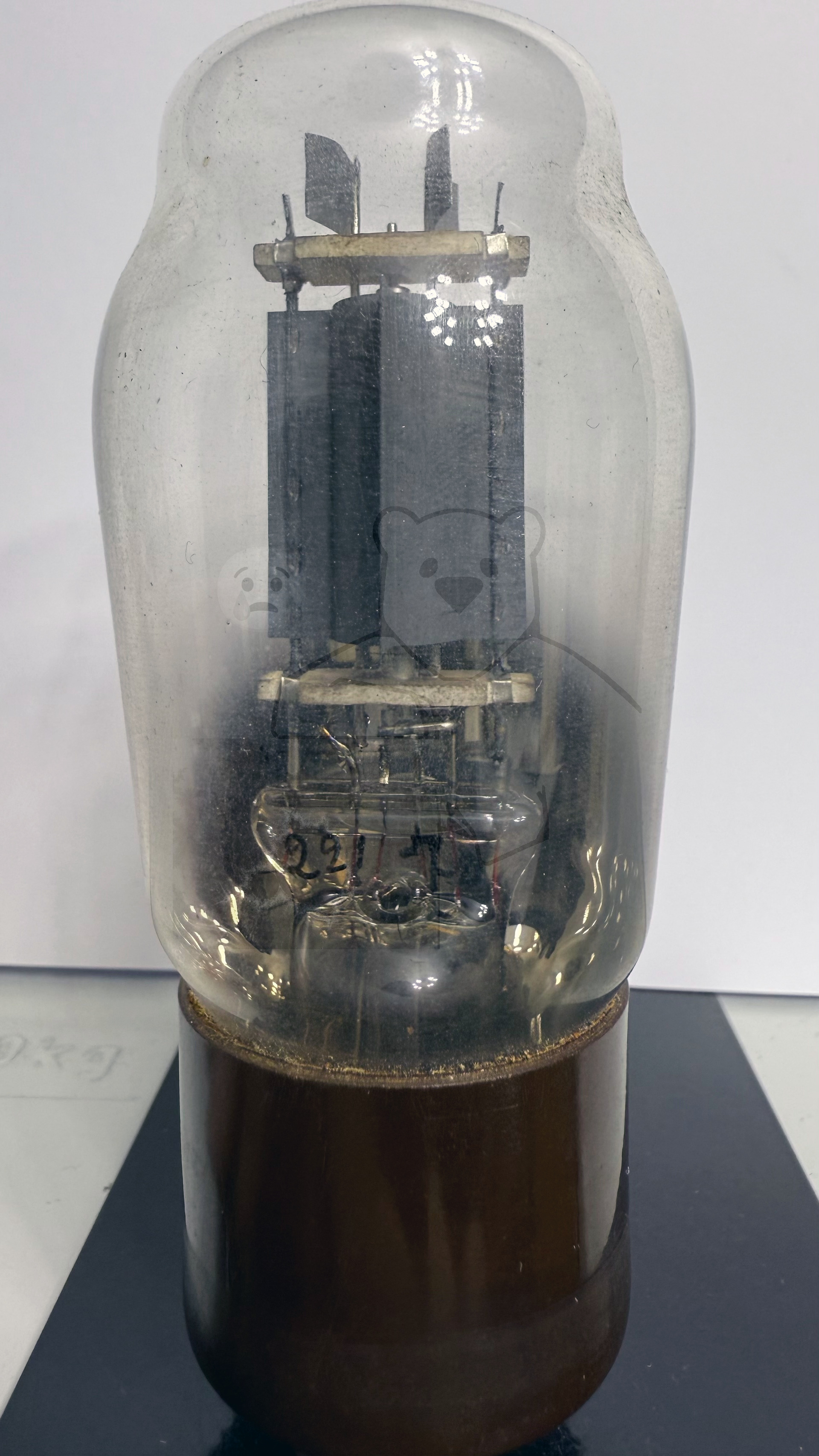

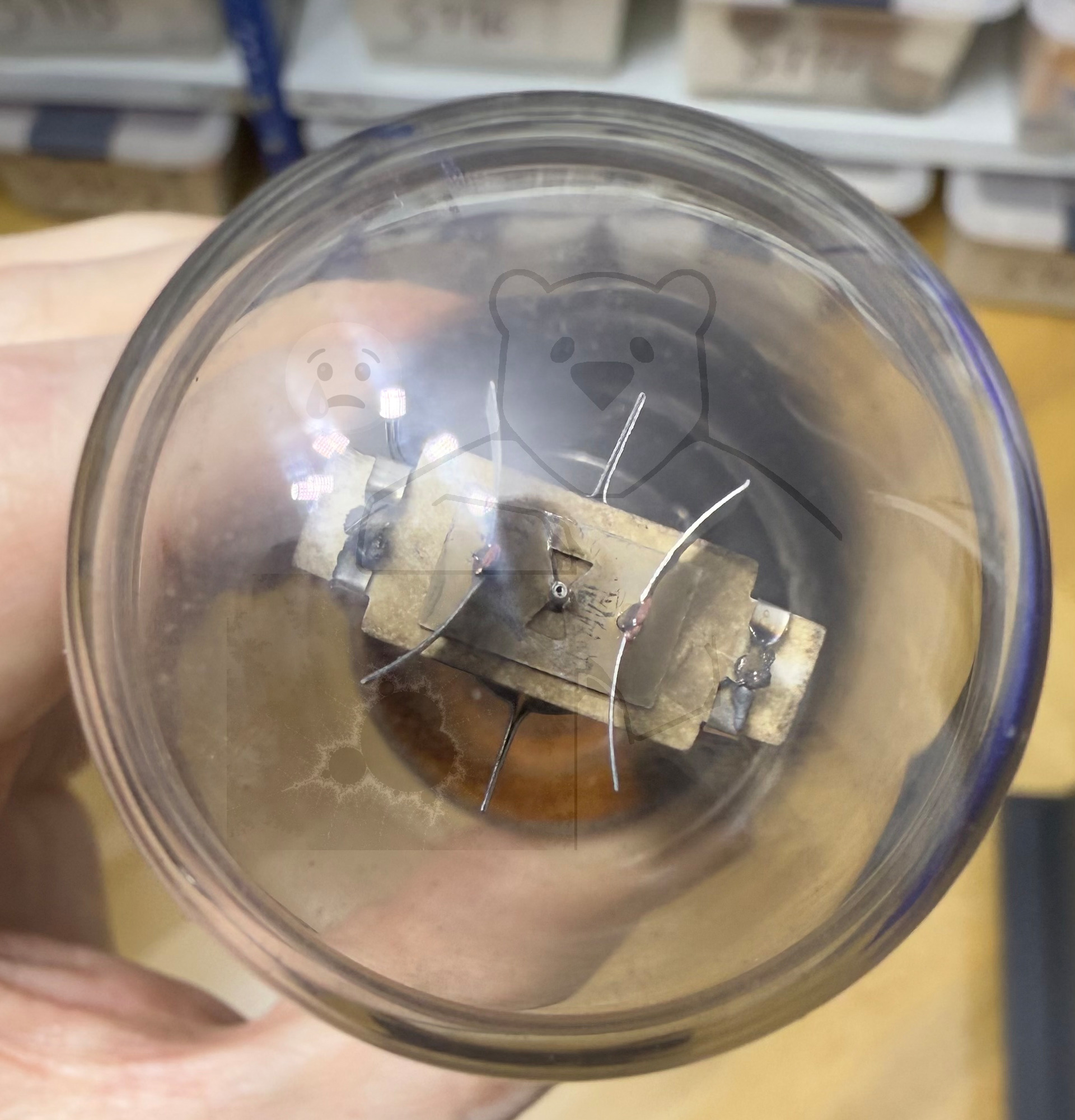

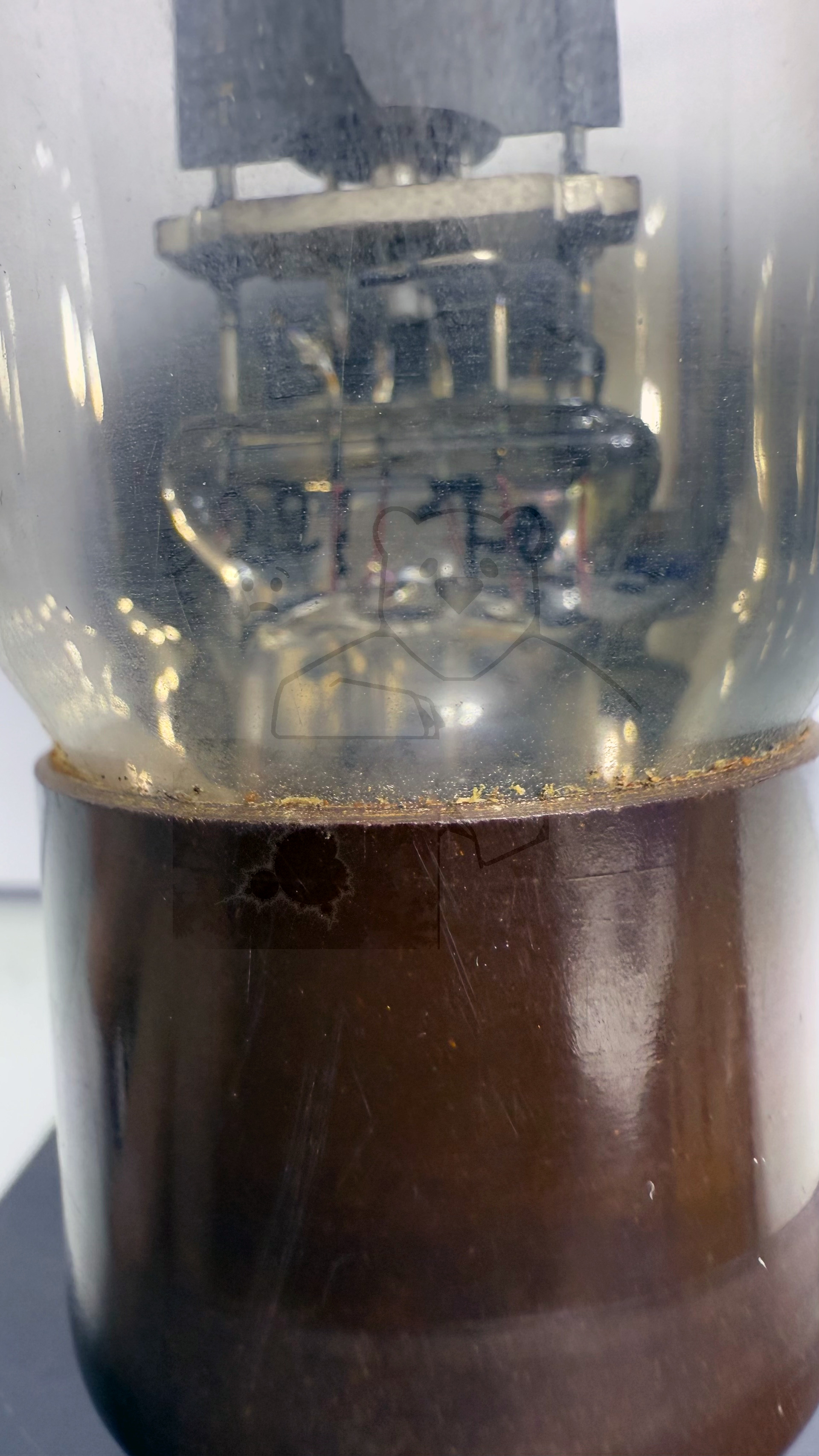

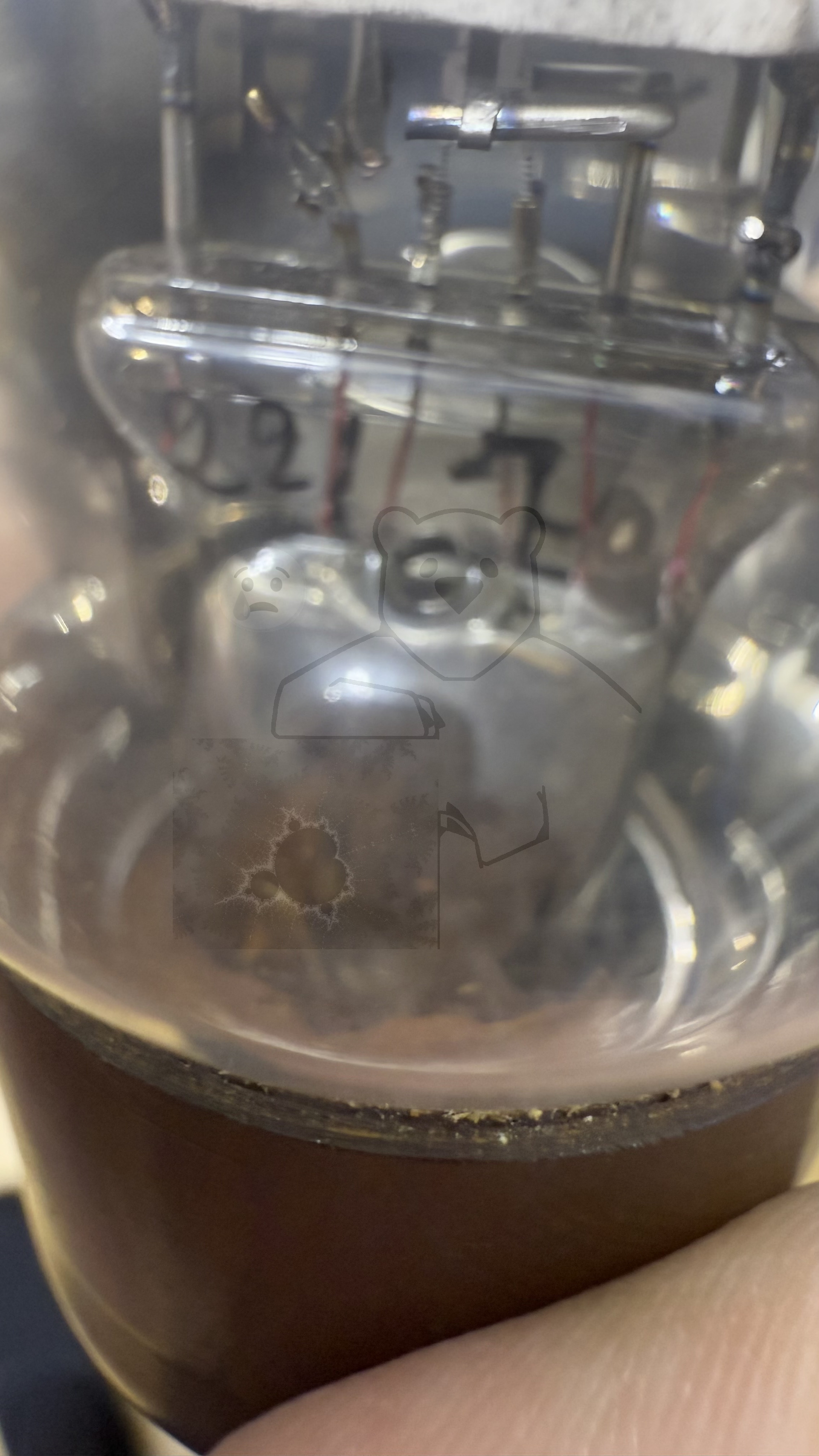

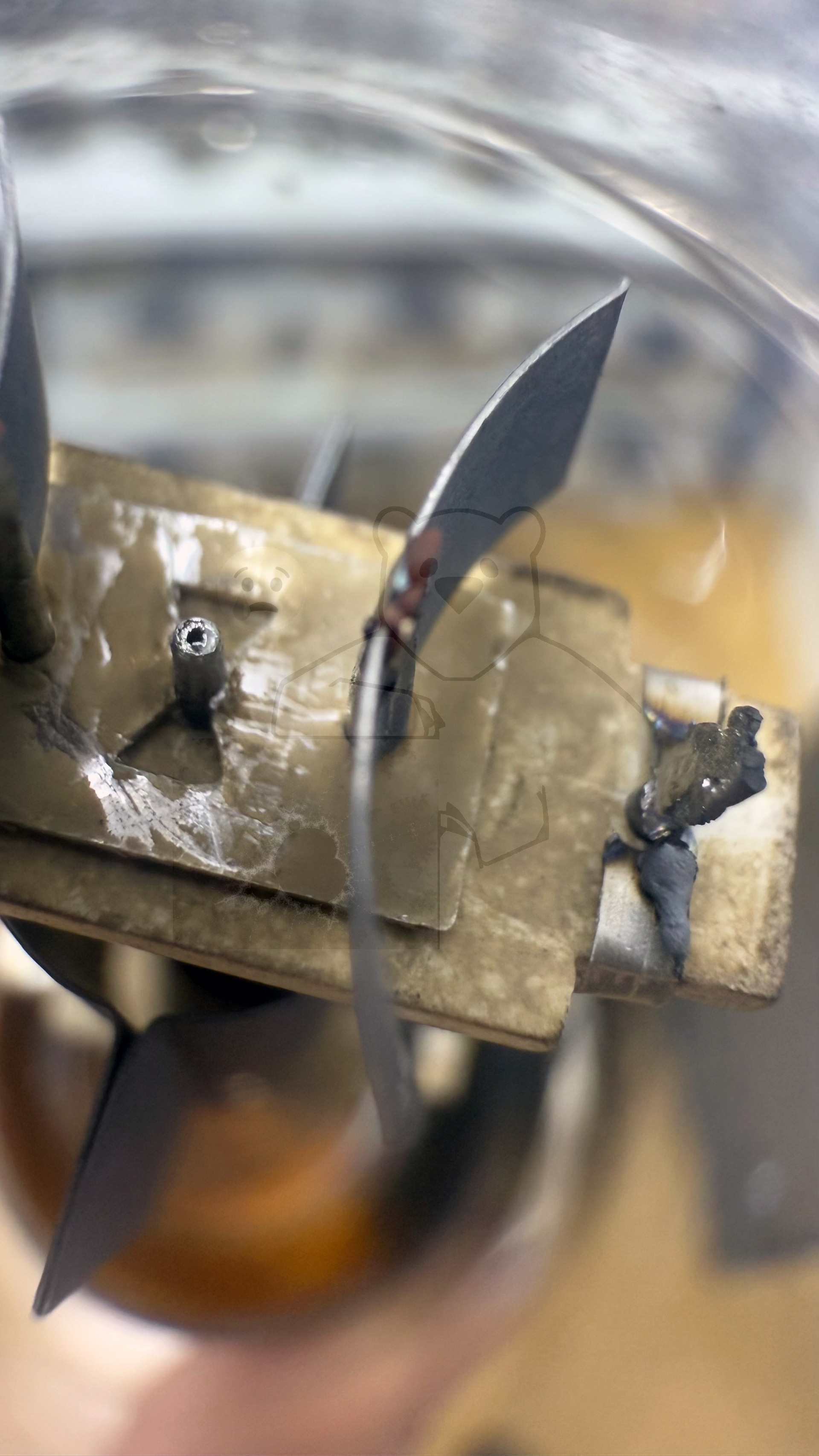

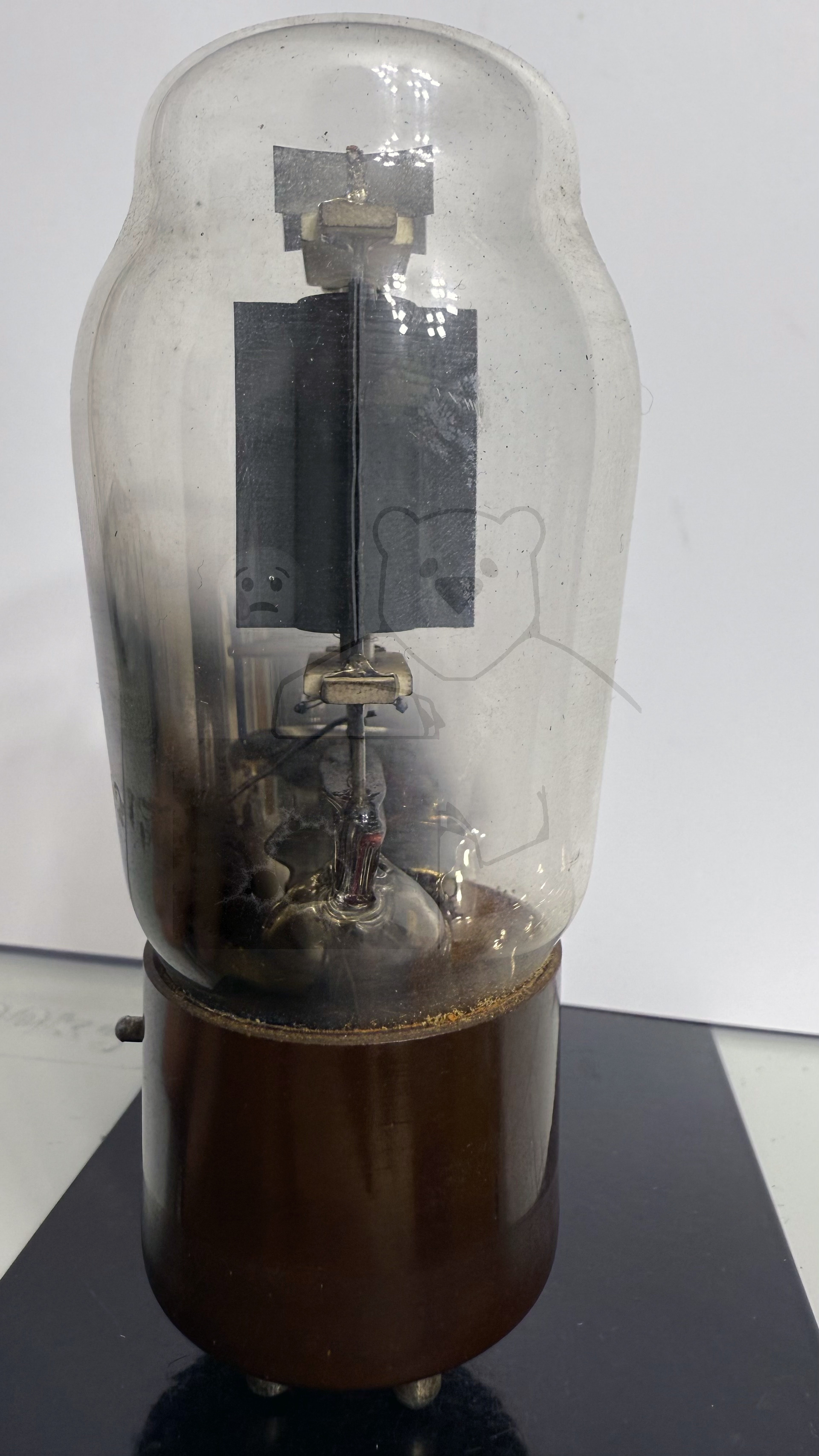

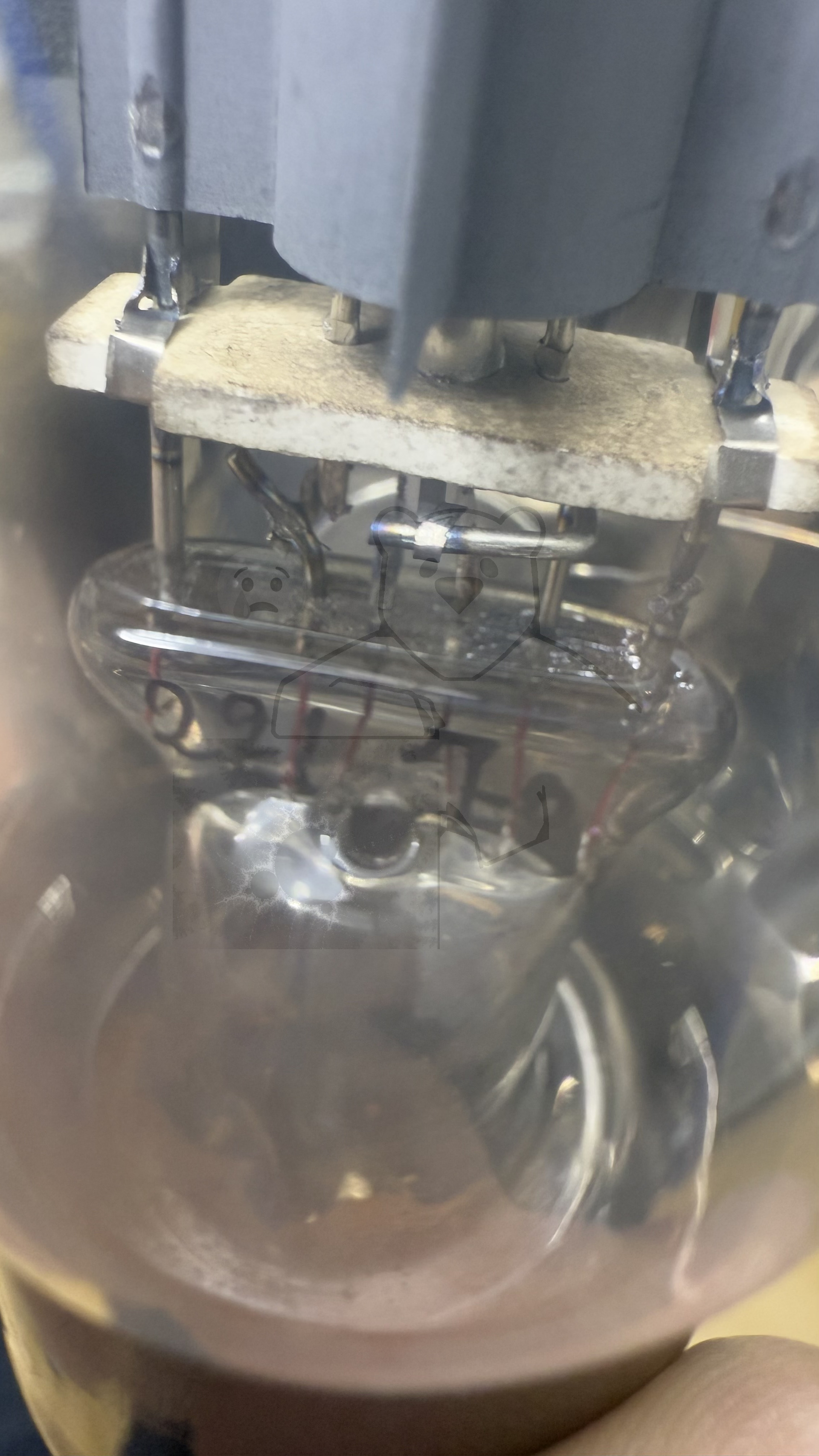

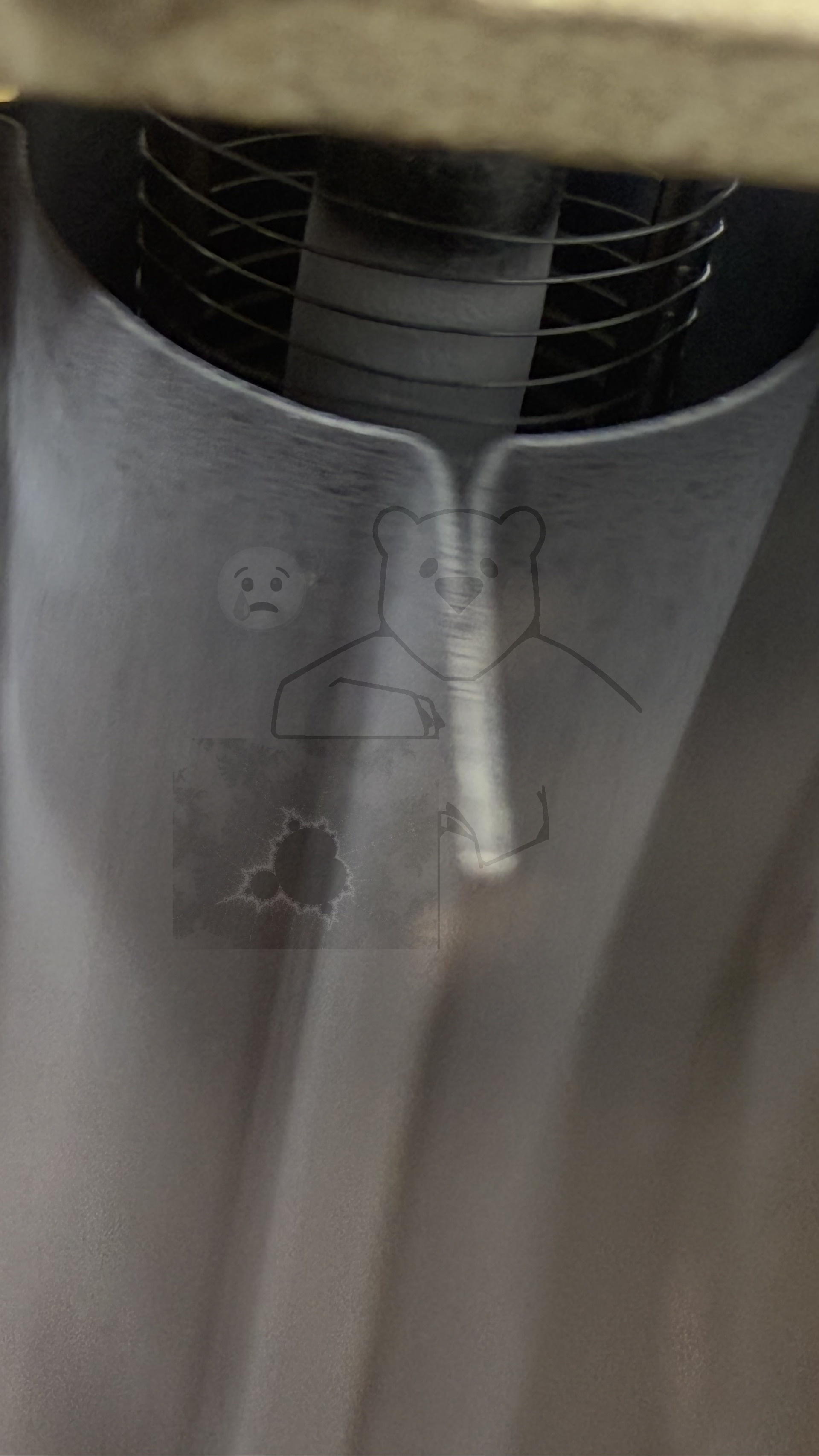

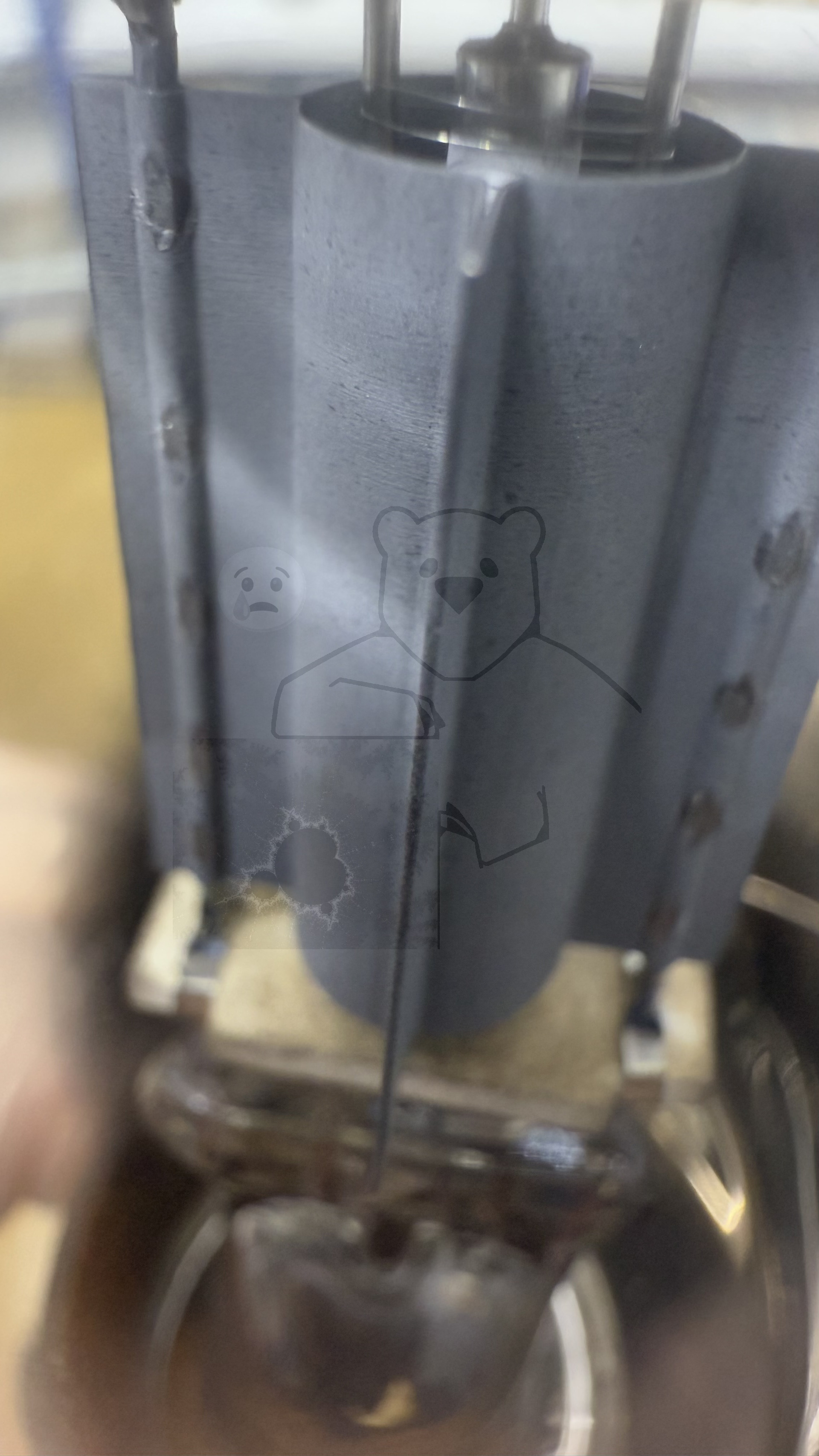

Daten und Bilder der Röhre: RL12T15

🔎 Beschreibung der Röhre: RL12T15 Inventarnummer: 00057

Name	→ RL12T15
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,55
Art der Heizung	Indirekt

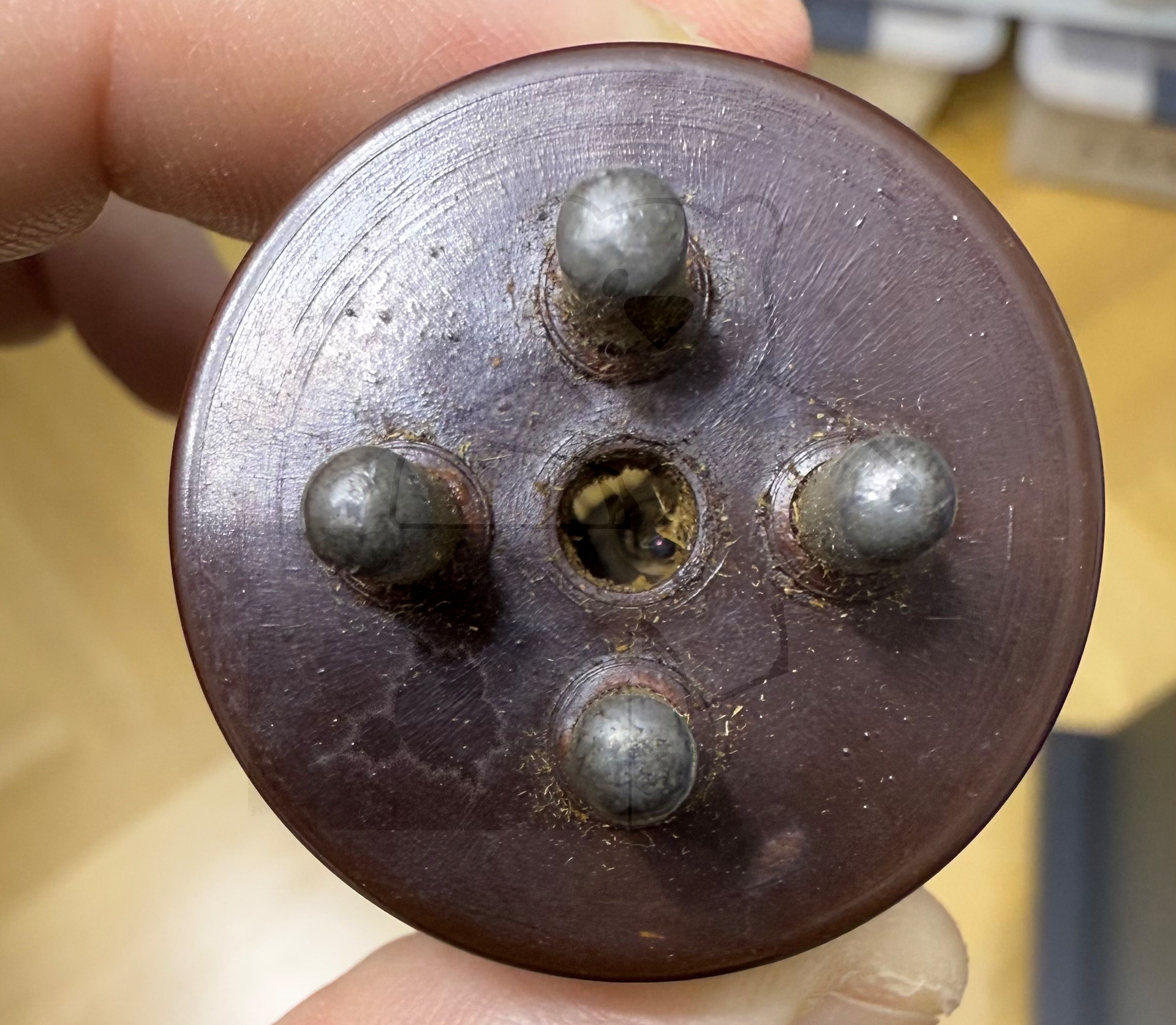

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp
Informationen	In der Röhre 22176
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	0429549/2343
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S113

🔎 Beschreibung der Systeme für die Röhre: RL12T15

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RL12T15

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RL12T15
Datenblatt RL12T15 Telefunken Version 1 [www.tubedata.info].pdf (259 kB)
Datenblatt RL12T15 Telefunken Version 2.pdf (5622 kB)
Pruefkarte RL12T15 - Neuberger RPM370 Roehrenmessgeraet.pdf (203 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
