Daten und Bilder der Röhre: LG2

🔎 Beschreibung der Röhre: LG2 Inventarnummer: 00055

Name	→ LG2
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,34
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Informationen Röhrentyp

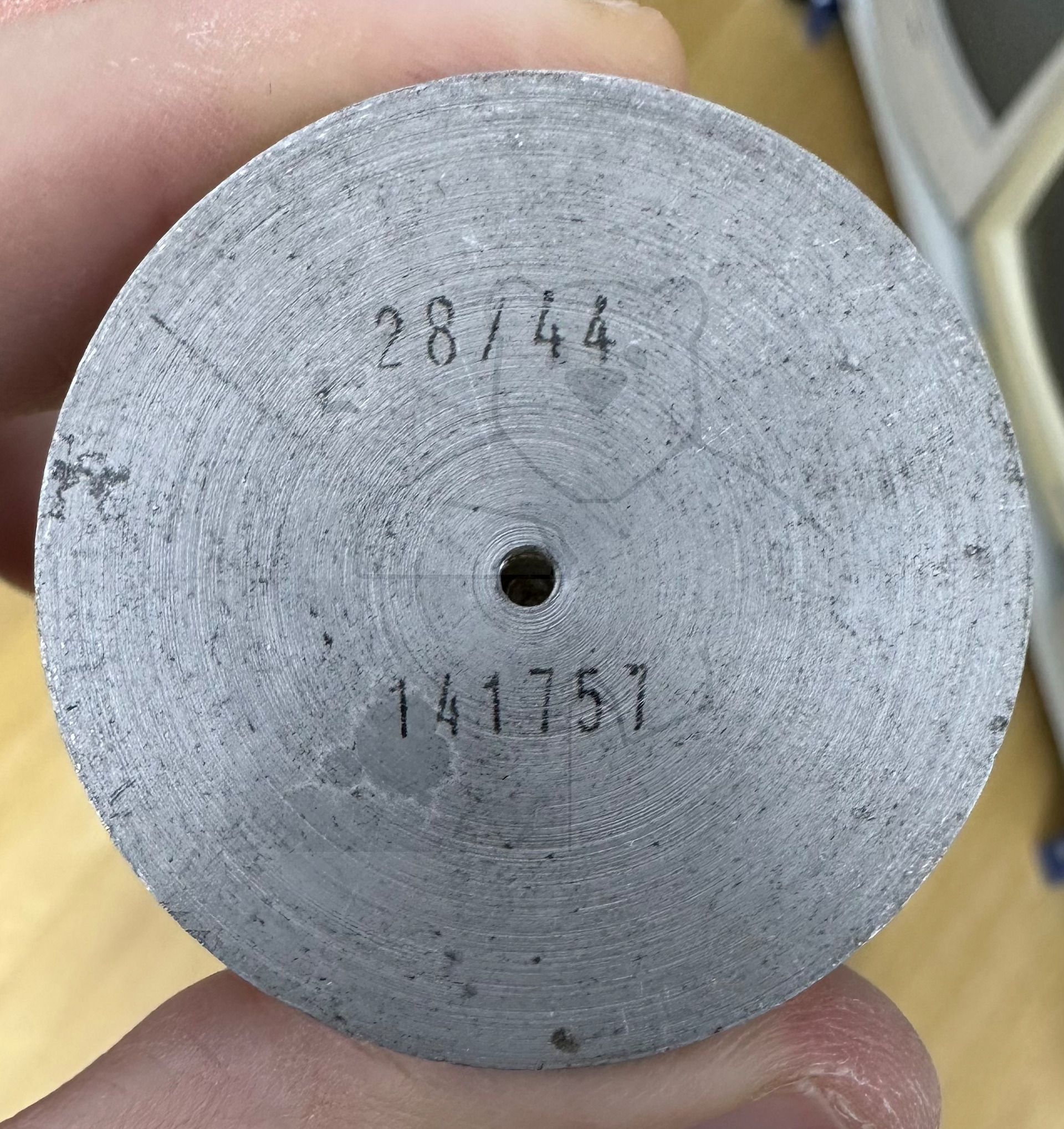

Informationen	28/44
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	141757
Verpackung
Getestet

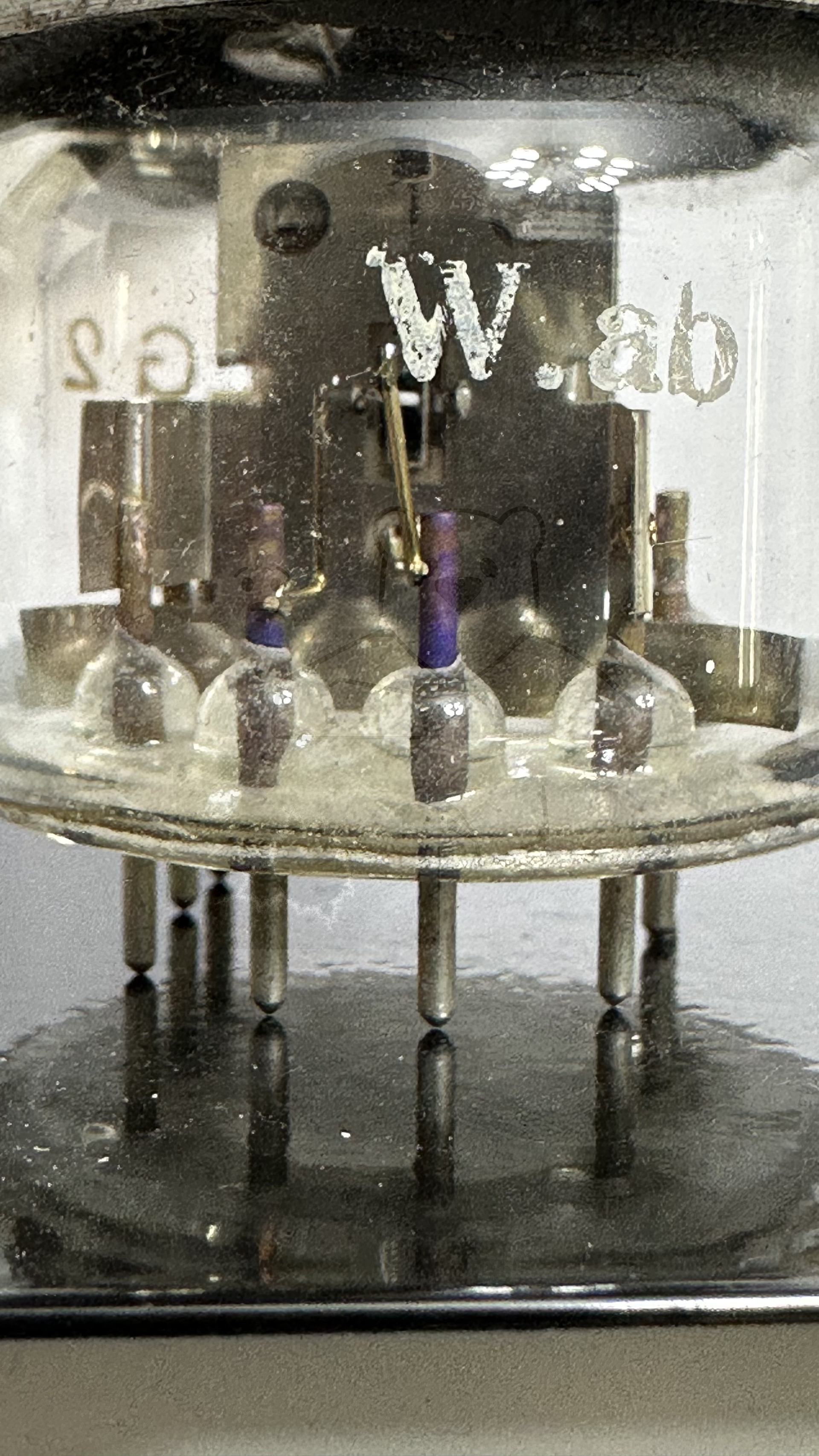

Hoheitszeichen	W.ab Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft.
Letzte Änderung
Lager	L16

🔎 Beschreibung der Systeme für die Röhre: LG2

	System 1	System 2
Kathode	K1	K2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A1	A2
Anode 2
Leuchtschirm
Heizung	H, H	H, H
Abschirmung
Funktion	→ Demodulator, Hochfrequenz	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LG2

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: LG2
Datenblatt LG2 Lorenz.pdf (2054 kB)
Datenblatt LG2 Telefunken [www.tubedata.info].pdf (122 kB)
