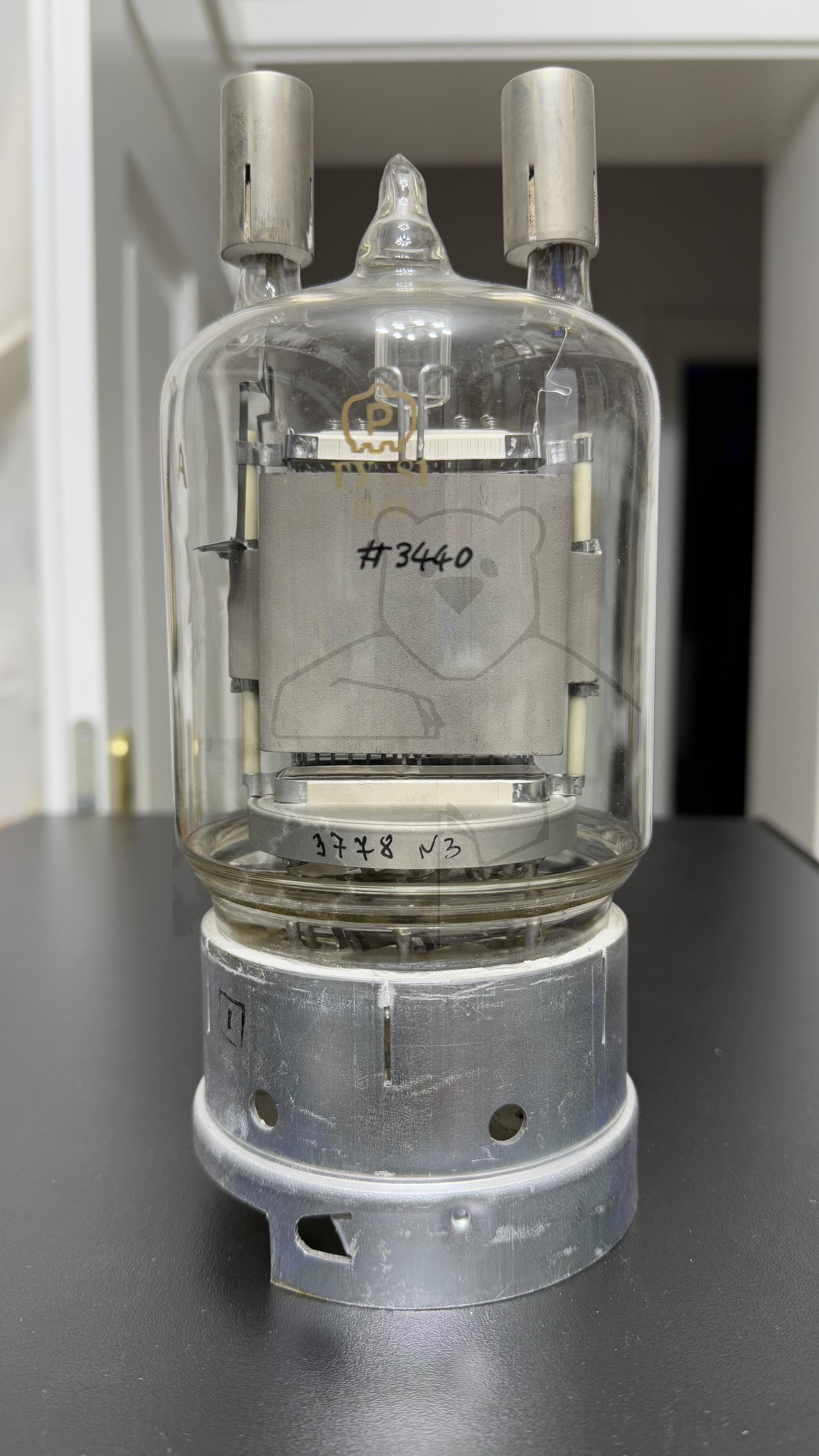

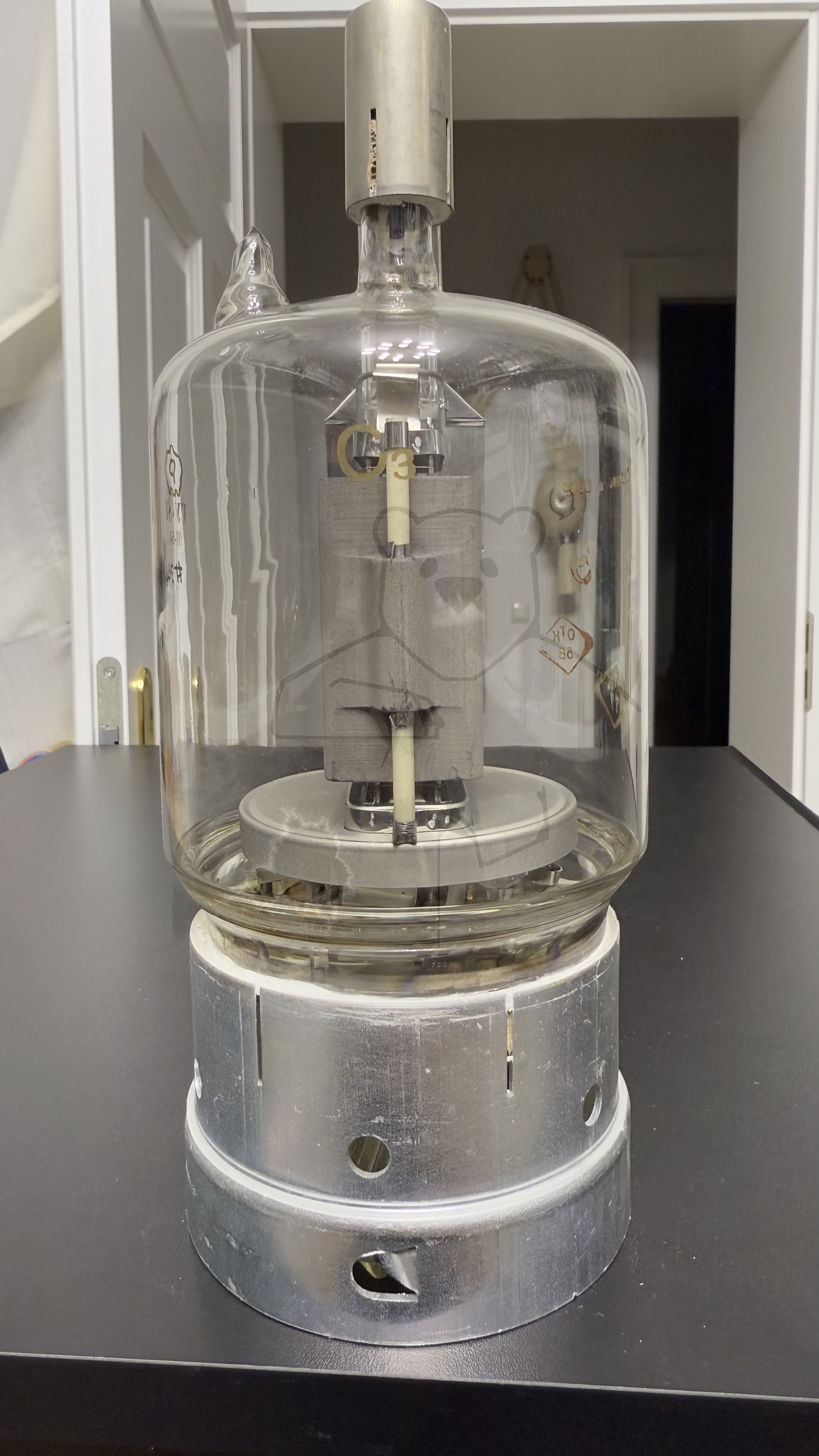

Daten und Bilder der Röhre: ГУ-81

🔎 Beschreibung der Röhre: ГУ-81

Name	ГУ-81
Vergleichsname	GU-81
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	10,5
Art der Heizung	Direkt

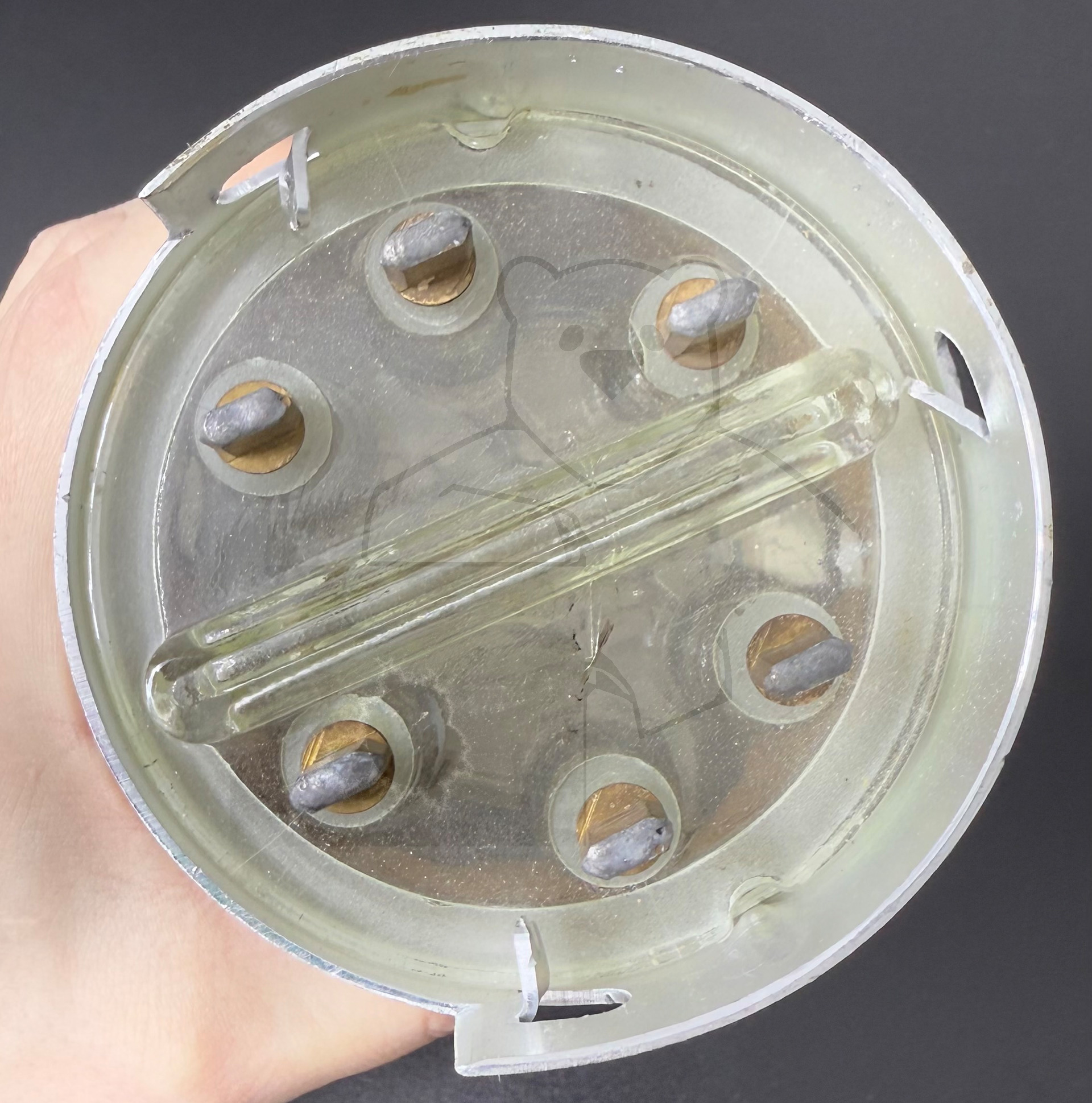

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen	Die → ГУ-81 hat 2 interne Kondensatoren (2*350pF 2kV) vom Gitter 2 zu den enden der Heizung. Die Kathode wird in der Mitte des Heizfadens konnektiert.
Letzte Änderung	26.06.2025 20:47:23

🔎 Beschreibung der Systeme für die Röhre: ГУ-81

	System 1
Kathode	5
Gitter 1	3
Gitter 2	4
Gitter 3	6 und Kappe G3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe A
Anode 2
Leuchtschirm
Heizung	1, 2
Abschirmung
Funktion	→ Senderöhre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ГУ-81

Bildquelle: UdSSR Datenblatt

🔎 YouTube Video zu ГУ-81

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/koy39SeS42A (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ГУ-81
Datenblatt ГУ-81 GU-81 Lamina [www.tubedata.info].pdf (579 kB)
Datenblatt ГУ-81 GU-81 UdSSR.pdf (6977 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
